Автоматические термоусадочные машины для упаковки: полный обзор и сравнение моделей 2026
Автоматическая термоусадочная машина — это оборудование, которое самостоятельно выполняет L-образную запайку, обрезку пленки и в составе линии термоусадку. В отличие от полуавтоматов, где оператор вручную опускает раму и контролирует цикл, в автоматах процесс полностью автоматизирован: продукт подается конвейером, фотодатчики позиционируют его, PLC-контроллер синхронизирует все узлы, а L-образный нож запаивает и обрезает пленку без участия человека. Результат — производительность до 80 упаковок в минуту при минимальном участии оператора, который только загружает продукт на входную ленту.
Типы автоматических термоусадочных машин: как они устроены и чем отличаются
Рынок автоматического термоусадочного оборудования предлагает несколько принципиально разных конструктивных решений. Каждый тип имеет свои зоны применения, преимущества и ограничения. Ниже разберем их подробно.
L-образные автоматические ножи (стандартный тип)
Классическая L-образная схема — золотой стандарт для 80% задач автоматической упаковки. Машина оснащена неподвидной L-образной рамой, которая опускается на продукт и запаивает пленку с двух сторон за один ход. Отходы пленки автоматически сматываются в рулон. Производительность таких машин — до 30 упаковок в минуту. Преимущества: высокое качество шва, простота настройки, надежность. Недостаток: при каждом цикле машина останавливается и ждет опускания или подъема ножа, что ограничивает производительность.

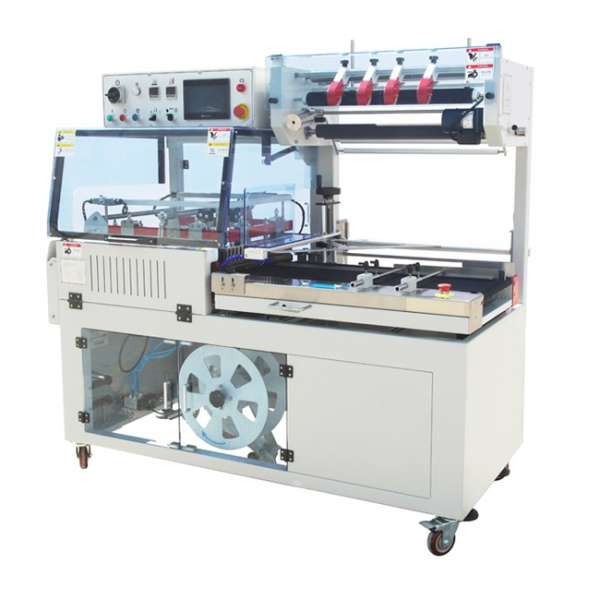

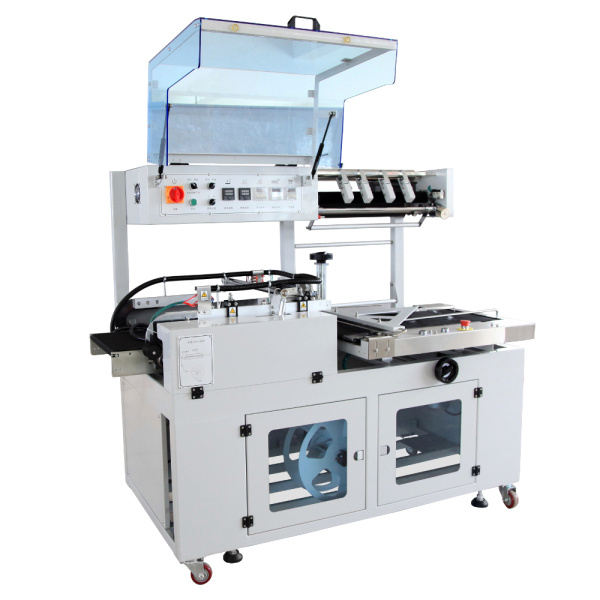

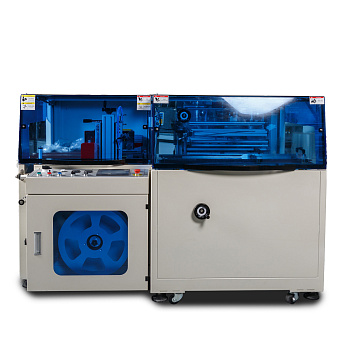

В эту категорию входят модели BSF-5640LG, BSF-9060LG, BSF-5545LD, BSF-6030XI и другие серии BSF. Это самые распространенные автоматические ножи на рынке.
Высокоскоростные аппараты с подвижным ножом
Это оборудование нового поколения, которое решает проблему остановок. Вместо опускания массивной рамы здесь используется подвижный запаечный узел, который движется синхронно с продуктом на конвейере. Нож не останавливается — он догоняет продукт, запаивает и возвращается в исходное положение, пока конвейер продолжает движение. Производительность достигает 80 упаковок в минуту.

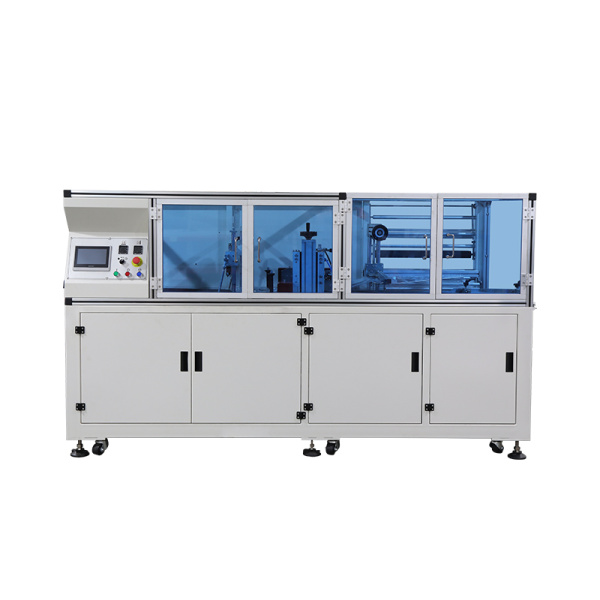

В ассортименте «Европактрейд» это представлено моделью HWS-50C — флагманским высокоскоростным аппаратом с подвижным запаечным узлом по двум осям. Машина способна упаковывать товар шириной 250-400 мм и высотой 10-150 мм, при этом длина продукта не ограничена. Оборудование оснащено сервоприводами, PLC-контроллером и работает от напряжения 380 В при мощности 4000 Вт. Зачастую аппарат комплектуется термоусадочным тоннелем, образуя полноценную высокоэффективную линию.
Комплексные линии
Это два независимых аппарата, синхронизированных конвейерной системой и общим управлением. Обрезчик формирует пакет, после чего продукт автоматически поступает в термоусадочный туннель для усадки. В каталоге «Европактрейд» это линии на базе обрезчиков GOLFPACK-5545TBA, GOLFPACK-5545TBB, GOLFPACK-5545TBC и TERMOLINE FL-5545TB+SM-4525-C-28, а также полностью готовый комплекс BSL-560A Foodatlas.
Моноблоки 2-в-1
Это компактные решения, где запаечный узел и усадочный туннель объединены в одной раме. Экономия места достигает 50% по сравнению с раздельной линией. В ассортименте это BSL-560A Foodatlas в полной комплектации. Такие моноблоки удобны для малых пространств, но уступают раздельным линиям в производительности из-за ограничений по длине усадочной зоны.
Ключевые технические характеристики: на что смотреть профессионалу
При выборе автоматической термоусадочной машины инженер оценивает не только стоимость, но и критические параметры, определяющие возможность интеграции в конкретное производство.
Производительность
Стандартные L-образные автоматы BSF-серий выдают до 30 упаковок в минуту (1800 упаковок в час). Высокоскоростной HWS-50C — до 80 упаковок в минуту (4800 упаковок в час). Разница в 2,6 раза. При расчете окупаемости закладывайте 70-80% от паспортных значений с учетом остановок на смену рулонов.
Максимальные габариты упаковки
Это самый важный геометрический параметр. У разных моделей формулы ограничений различаются. Для BSF-5640LG: длина + высота ≤ 500 мм, ширина + высота ≤ 420 мм, высота ≤ 120 мм. Для BSF-9060LG: ширина + высота ≤ 630 мм, длина + высота ≤ 820 мм, высота ≤ 130 мм. Для HWS-50C: ширина продукта 250-400 мм, высота 10-150 мм, длина не ограничена.
Тип пленки и ширина рулона
Подавляющее большинство автоматических машин работают с полиолефиновой пленкой. Некоторые модели кастомизированы под полиэтилен — например, BSF-5640LG. Максимальная ширина рулона: у BSF-5640LG — 550 мм, у BSF-9060LG — до 750 мм. HWS-50C работает с пленкой шириной до 550 мм.
Тип привода ножа
Пневматические ножи дешевле, но требуют компрессора и периодического обслуживания. Электромеханические надежнее, но медленнее. Сервоприводы с подвижным узлом — самые быстрые, плавные и точные, но и самые дорогие.
Система намотки отходов и перфорации
Автоматический отвод отходов пленки на катушку — обязательная функция для работы без остановок на уборку. Система перфорации делает микроотверстия в пленке для выхода воздуха при последующей усадке.
Расшифровка названий моделей: как читать артикулы

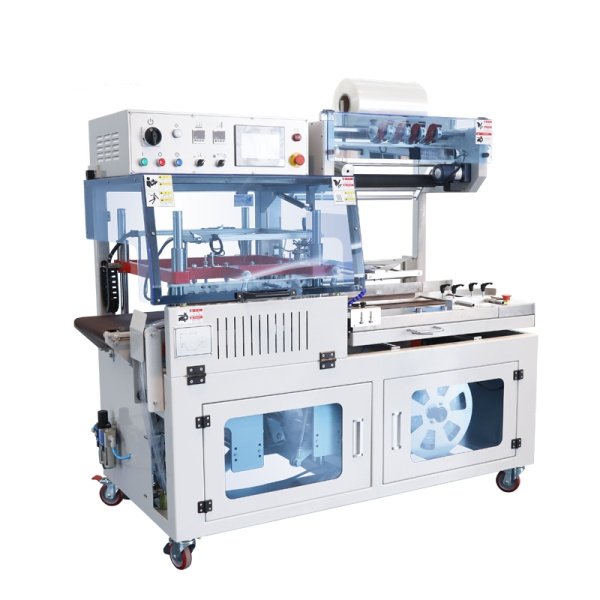

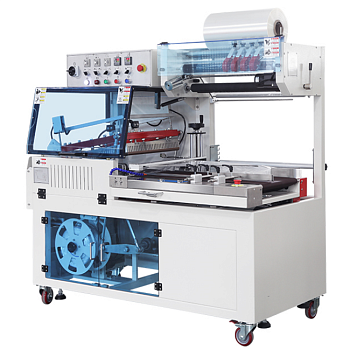

Понимание маркировки поможет быстро ориентироваться в характеристиках без открытия спецификации. Серия BSF-90xx — это L-образные автоматические ножи HUALIAN с классической схемой. Первые две цифры после BSF указывают на максимальную длину шва в сантиметрах: 56 = 560 мм, 90 = 900 мм. Буквы в конце обозначают особенности: LG — увеличенный, LV — для ПЭ пленки, LE — бюджетный. Маркировка HWS-50C — это отдельная линейка высокоскоростных машин с подвижным ножом (High Wrap Speed). У TERMOLINE FL-5545TB цифры обозначают размеры шва: 55 = 550 мм, 45 = 450 мм. BSL-560A Foodatlas — линия с длиной шва 560 мм, буква A указывает на версию с туннелем.
Преимущества автоматических термоусадочных машин
- Производительность выше в 5-10 раз по сравнению с полуавтоматами. Колпаковая машина дает 300-500 упаковок в час. Автоматическая линия на базе HWS-50C — до 4 800 упаковок в час.
- Сокращение количества операторов с 3-4 до 1 человека. Один оператор загружает продукт на входной конвейер, остальное делает машина. Экономия зарплатного фонда — до 400 000 рублей в месяц на крупных производствах.
- Минимизация брака до 0,5% за счет PLC-контроля. PLC-контроллер исключает человеческий фактор: каждый цикл выполняется с заданными параметрами температуры с точностью ±2°C и времени импульса. При ручной работе брак составляет 3-5%.
- Стабильное качество шва при круглосуточной работе. Тефлоновое покрытие на L-образном ноже исключает налипание пленки. Электронные компоненты гарантируют более 10 000 часов безотказной работы.
- Быстрая переналадка для разных типов продукции. PLC-контроллер сохраняет до 50 программ. При смене ассортимента оператор загружает профиль за 10 секунд — не требуется ручная регулировка параметров температуры, времени и скорости конвейера.
- Автоматическая намотка отходов пленки. Отдельный двигатель сматывает обрезки в рулон. Остановки для уборки обрезков каждые 30 минут заменяются на смену рулона раз в смену.
Подвижный запаечный узел HWS-50C: технология непрерывной упаковки
В стандартных L-образных автоматах цикл выглядит так: конвейер останавливается, нож опускается, происходит запайка, нож поднимается, конвейер запускается. Это занимает 2-3 секунды на остановку. При 30 циклах в минуту продукт половину времени находится в статике.
В HWS-50C применена иная концепция. Подвижный запаечный узел движется синхронно с продуктом на конвейере. В момент достижения синхронной скорости салазки опускают нож, запайка происходит на лету, после чего салазки возвращаются в исходное положение, а конвейер продолжает движение без остановки. Время цикла сокращается с 2-3 секунд до 0,5-0,8 секунды. Производительность достигает 80 циклов в минуту при сохранении качества шва.
Дополнительные инженерные решения: система защиты ножа при обрыве пленки (нож автоматически уходит вверх, избегая повреждений), система позиционирования с сервоприводами с точностью ±1 мм, возможность упаковки продукции с неограниченной длиной. Это единственная машина в ассортименте, способная упаковывать продукт бесконечной длины.

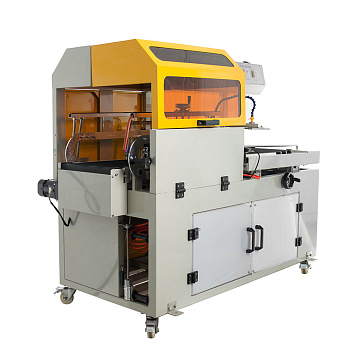

Автоматическая линия BSL-560A Foodatlas: компактное решение для малых пространств
Термоусадочный нож BSL-560A Foodatlas предназначен для тонкопленочной упаковки изделий . Упаковка на выходе получается с ровными и прямыми швами, придает привлекательный вид товарам и защищает их при дальнейшей транспортировке.
Данное оборудование обеспечивает полную герметичность упаковки, предотвращая попадание влаги и загрязнений, а также защищает товары от внешних ударов. Машина широко применяется для упаковки металлоизделий, химикатов, книг и прочих товаров. Нож используется совместно с термоусадочным тоннелем BSL-560A Foodatlas, образуя полноценную автоматическую линию.
Габариты отдельного ножа составляют 1510×1010×1360 мм, вес нетто — 250 кг, вес брутто — 300 кг . Полная линия с туннелем имеет габариты 3310×1010×1450 мм и вес 450 кг . Оборудование работает от напряжения 220 В, мощность ножа составляет 1,5 кВт, а линии в сборе — 1,0 кВт.
Экономическая эффективность и окупаемость HWS-50C
Рассчитаем окупаемость на примере крупного распределительного центра, упаковывающего 60 000 коробок в смену. Производительность HWS-50C — 60 упаковок в минуту в среднем, что составляет 28 800 упаковок за 8-часовую смену. Для 60 000 упаковок потребуется 2,1 смены около 17 часов. Оператор работает в две смены.
Альтернатива — 5 полуавтоматических линий производительностью 400 упаковок в час каждая. На каждую линию нужен оператор, плюс упаковщики на подносе продукции. Итого 7 человек в смену. Экономия на зарплате: 7 операторов по 6000 рублей в смену составляют 42 000 рублей в день. При 30 рабочих днях экономия достигает 1 260 000 рублей в месяц. Вычитаем зарплату 2 операторов HWS-50C: 12 000 рублей в день, 360 000 рублей в месяц. Чистая экономия — 900 000 рублей в месяц.
Окупаемость HWS-50C при цене 2 237 036 рублей: 2 237 036 рублей разделить на 900 000 рублей в месяц ≈ 2,5 месяца. Это лучший показатель среди всего ассортимента автоматических машин. При меньших объемах окупаемость будет выше, но все равно не превысит 6-8 месяцев.
Итог: автоматические термоусадочные машины — это стандарт для любого производства с объемом упаковки от 50 000 штук в месяц. Выбор конкретной модели зависит от требуемой производительности (L-образные ножи BSF до 1800 упаковок в час, высокоскоростной HWS-50C до 4800 упаковок в час), максимальных габаритов продукта, типа пленки и наличия пневмолинии. Для большинства предприятий оптимальны BSF-5640LG (стандарт до 120 мм) или BSF-9060LG (крупногабарит до 130 мм). Для сверхвысоких скоростей и неограниченной длины продукта — HWS-50C. Компания «Европактрейд» поставляет все перечисленные модели с гарантией производителя. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru для индивидуального расчета окупаемости под ваши объемы — пришлите размеры продуктов и желаемую производительность, мы подберем оптимальную модель за 1 день.
| Модель | Тип | Производительность (уп/мин) | Макс. размеры (Д×Ш×В, мм) | Мощность (кВт) | Цена (руб.) |
|---|---|---|---|---|---|
| ECOpack-5545S | Комплекс | 15-20 | До 120 мм высота | 4,5 | 546 002 |
| BSL-560A Foodatlas (нож) | Автоматический нож | 15-20 | По полурукаву | 1,5 | 500 211 |
| BSL-560A Foodatlas (линия) | Моноблок 2-в-1 | 15-20 | По полурукаву | 1,0 | 639 805 |

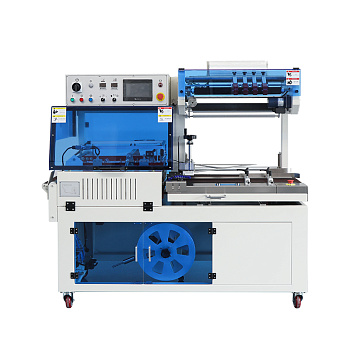

| BSF-5640LG (электрический) | L-образный нож | до 30 | 400×350×120 | 1,8 | 988 698 |
| BSF-5640LG (ПЭ кастомизация) | L-образный нож | до 30 | 400×350×120 | 1,8 | 825 135 |
| BSF-6030XI | L-образный нож | до 30 | 450×300×130 | 2,2 | 849 346 |
| BSF-9060LG | L-образный нож | до 20 | 700×500×130 | 3,5 | 1 139 593 |
| BSF-9060LV | L-образный нож | до 20 | 700×500×130 | 3,5 | 1 566 659 |
| GOLFPACK-5545TBA | Комплекс | 15-20 | 450×400×120 | 6,5 | 667 359 |
| GOLFPACK-5545TBB | Комплекс | 15-20 | 450×400×120 | 6,5 | 702 003 |
| GOLFPACK-5545TBC | Комплекс | 15-20 | 450×400×120 | 6,5 | 956 259 |
| TERMOLINE FL-5545TB + SM-4525-C-28 | Пневматическая линия | 13-20 | Д+В≤500, Ш+В≤400 | 10,2 | 1 186 500 |
| HWS-50C | Высокоскоростной | до 80 | Ш 250-400, Н 10-150 | 4,0 | 2 237 036 |
