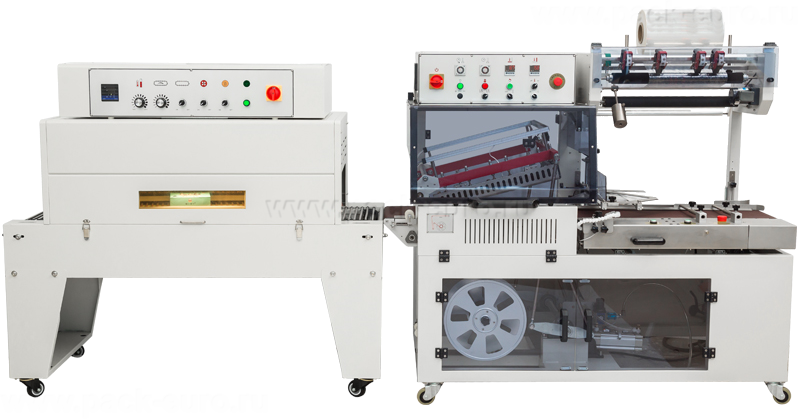

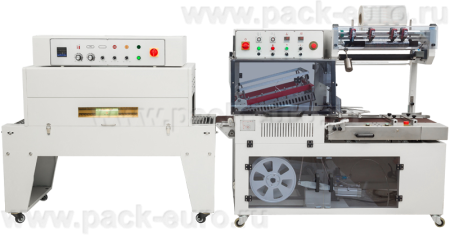

Автоматический термоусадочный комплекс ECOpack-5545S: производительность 15–25 шт/мин, мощность 15 кВт, размер упаковки 550×350×140 мм
Для производственных предприятий с высоким объемом упаковки, где требуется автоматизация полного цикла — от подачи продукта до готовой упаковки — оптимальным решением становится полностью автоматический комплекс. Автоматический термоусадочный комплекс ECOpack-5545S объединяет в одной линии подающий конвейер, узел обертывания пленкой, L-образный запаечный узел с отрезкой и термоусадочный тоннель. Производительность составляет от 15 до 25 готовых упаковок в минуту при мощности 15 кВт.
Комплекс предназначен для упаковки пищевой и непищевой продукции. Все элементы, соприкасающиеся с продуктом, выполнены из нержавеющей стали, что соответствует санитарным требованиям пищевых производств. Оборудование работает как со штучными товарами, так и с их группами.
Конструкция и принцип работы
Комплекс представляет собой единую линию длиной 3360 мм, глубиной 900 мм и высотой 1580 мм. Вес оборудования составляет 420 кг. В составе линии последовательно расположены: подающий конвейер, узел обертывания пленкой с системой протяжки, L-образный запаечный узел с термостойкими ножами из неадгезивного сплава, термоусадочный тоннель.
Полный цикл автоматизирован. Продукция укладывается оператором на подающий конвейер. Система автоматической установки длины продукта с помощью новой системы протяжки пленки определяет размер каждого изделия или группы изделий и синхронизирует подачу пленки. Продукт обертывается термоусадочной пленкой. L-образный запаечный узел опускается, одновременно сваривая и обрезая пленку по периметру. Функция перфорации пленки Multi Pin удаляет воздух из упаковки перед запайкой. Готовая упаковка автоматически передается в термоусадочный тоннель, где пленка равномерно усаживается. Остатки упаковочного материала автоматически удаляются, обеспечивая чистоту рабочей поверхности и хороший обзор.
Гибкость и удобство настроек позволяют быстро переходить с одного продукта на другой без потери качества упаковки. Максимальные размеры упаковки: длина (длина продукта + высота) — до 550 мм, ширина (ширина продукта + высота) — до 350 мм при высоте продукта не более 140 мм.
Ключевые технологические решения
Комплекс ECOpack-5545S оснащен рядом технологических решений, обеспечивающих высокое качество упаковки и стабильность работы:
- Автоматическая система установки длины продукта. Новая система протяжки пленки автоматически определяет длину продукта и подбирает оптимальный расход пленки. Исключается перерасход материала и необходимость ручной перенастройки при смене типоразмера продукции.
- Высокоточная система контроля и регулировки температуры запайки. Терморегулятор с обратной связью удерживает заданную температуру запаечного узла с точностью ±1 °С. Шов получается герметичным, без пропусков и прожогов независимо от типа пленки.
- Функция перфорации пленки Multi Pin. Система прокалывает пленку в нескольких точках перед запайкой, удаляя воздух из упаковки. Это исключает образование пузырей и складок, особенно важно для продукции со сложной формой или с выступающими элементами.
- Термостойкие ножи из неадгезивного сплава. Ножи не требуют тефлонового покрытия — сплав исключает прилипание расплавленной пленки. Срок службы ножей превышает 50 000 циклов без замены.
- Автоматическое удаление остатков пленки. Обрезная лента и обрезки пленки сматываются в рулон отдельным двигателем. Рабочий стол остается чистым, оператор не отвлекается на уборку обрезков.
Как выбрать автоматический термоусадочный комплекс: критерии для профессионала
Первый критерий — производительность в штуках в минуту. Комплекс ECOpack-5545S выдает от 15 до 25 упаковок в минуту в зависимости от размера продукции. Это соответствует 900–1500 упаковкам в час. Для предприятий с объемом упаковки более 1500 единиц в час рекомендуется рассматривать двухпоточные линии.
Второй параметр — максимальные размеры упаковки. Максимальная длина (длина продукта + высота) — 550 мм, ширина (ширина продукта + высота) — 350 мм при высоте продукта не более 140 мм. Пример расчета для коробки 400×250×100 мм: длина + высота = 500 мм (допустимо), ширина + высота = 350 мм (допустимо). Для продукции выше 140 мм комплекс не подходит.
Третий критерий — тип продукции и материал соприкасающихся элементов. Все элементы, контактирующие с продуктом, выполнены из нержавеющей стали. Это позволяет упаковывать пищевые продукты без риска коррозии и упрощает санитарную обработку. Для непищевой продукции сталь также обеспечивает долговечность.
Четвертый параметр — напряжение питания. Комплекс работает от сети 380 В. Потребляемая мощность составляет 15 кВт. Требуется отдельная силовая линия с автоматом на 40–50 А. При отсутствии трехфазного ввода потребуется его установка.
Пятый параметр — время перенастройки при смене продукции. Благодаря автоматической системе установки длины продукта перенастройка занимает 5–10 минут. Оператору не нужно вручную выставлять положение датчиков и регулировать протяжку пленки.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
ECOpack-5545S
|
|
Тип оборудования
|
автоматический термоусадочный комплекс
|
|
Производительность
|
15 – 25 шт/мин
|
|
Мощность
|
15 кВт
|
|
Напряжение питания
|
380 В
|
|
Максимальная длина упаковки (Д + В)
|
550 мм при H ≤ 140 мм
|
|
Максимальная ширина упаковки (Ш + В)
|
350 мм при H ≤ 140 мм
|
|
Максимальная высота продукта
|
140 мм
|
|
Габариты Ш×Г×В
|
3360 × 900 × 1580 мм
|
|
Вес
|
420 кг
|
|
Материал элементов, контактирующих с продуктом
|
нержавеющая сталь
|
|
Тип ножей
|
термостойкие, неадгезивный сплав
|
|
Функция перфорации пленки
|
Multi Pin
|
|
Автоматическое удаление обрезков пленки
|
есть
|
|
Гарантия
|
12 месяцев
|
Преимущества оборудования
- Полностью автоматический цикл: подача, обертывание, запайка, отрезка, усадка. Оператор только укладывает продукцию на подающий конвейер. Все остальные операции выполняются автоматически. Производительность достигает 25 упаковок в минуту, что в 5–10 раз выше, чем на полуавтоматических линиях.
- Автоматическая система установки длины продукта с новой системой протяжки пленки. Система самостоятельно определяет длину каждого изделия и подбирает оптимальный расход пленки. При смене типоразмера продукции перенастройка не требуется — комплекс адаптируется автоматически. Экономия пленки достигает 10–15% по сравнению с линиями с фиксированной настройкой.
- Высокоточная система контроля температуры запайки. Точность поддержания температуры составляет ±1 °С. Стабильность температуры гарантирует одинаковое качество шва от первой до последней упаковки в смену. Исключены недопаи и прожиги пленки при колебаниях напряжения в сети.
- Функция перфорации пленки Multi Pin. Система прокалывает пленку в нескольких точках перед запайкой, удаляя воздух. Упаковка получается плотной, без пузырей и складок. Особенно важно для продукции с неровной поверхностью или при групповой упаковке нескольких изделий.
- Термостойкие ножи из неадгезивного сплава. Специальный сплав исключает прилипание расплавленной пленки без использования тефлонового покрытия. Ножи не требуют замены в течение 50 000 циклов. Отсутствие расходных материалов снижает эксплуатационные затраты.
- Автоматическое удаление остатков пленки. Обрезная лента и обрезки сматываются в рулон отдельным двигателем. Оператор не тратит время на уборку рабочего стола. Рабочая зона остается чистой, что важно для пищевых производств.
- Элементы, соприкасающиеся с продуктом, из нержавеющей стали. Конвейерные ленты, направляющие и платформы выполнены из пищевой нержавейки. Материал устойчив к коррозии, выдерживает регулярную санитарную обработку моющими средствами и не вступает в реакцию с продуктами питания.
- Гибкость настроек и быстрая перенастройка. При смене продукции с одного типоразмера на другой перенастройка занимает 5–10 минут. Оператору не нужно менять положение фотодатчиков и механических упоров — автоматическая система подстройки длины делает это самостоятельно.
Функция перфорации Multi Pin: удаление воздуха из упаковки
Одной из ключевых особенностей комплекса ECOpack-5545S является функция перфорации пленки Multi Pin. При упаковке продукции с неровной поверхностью, выступающими элементами или при групповой упаковке нескольких изделий между пленкой и продуктом может оставаться воздух. Это приводит к образованию пузырей, складок и ухудшению внешнего вида упаковки.
Система Multi Pin работает следующим образом:
- Перед запайкой пленки специальный блок с тонкими иглами прокалывает верхний слой пленки в 5–7 точках.
- Через микроотверстия воздух выходит из упаковки, пленка плотно прилегает к продукту.
- Запаечный узел сваривает края пленки, а отверстия от игл остаются на участке шва и не нарушают герметичность.
Multi Pin особенно эффективна при упаковке мягких продуктов, текстиля, продукции со сложной геометрией или при упаковке нескольких предметов в одну термоусадочную коробку.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене полуавтоматической линии на полностью автоматический комплекс ECOpack-5545S. При объеме 8000 упаковок в смену затраты на оплату труда 4 операторов на полуавтоматической линии составляют около 12 800 руб за смену. На автоматическом комплексе достаточно одного оператора с оплатой 3200 руб за смену. Экономия на зарплате — 9600 руб за смену, или 211 200 руб в месяц.
Дополнительный эффект — экономия пленки за счет автоматической установки длины продукта. При ручной перенастройке перерасход пленки составляет до 10–15%. Экономия материала при сменной загрузке 8000 упаковок — до 5000 руб в смену.
Расчет носит информационный характер. Актуальная стоимость комплекса ECOpack-5545S указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 8 до 14 месяцев.
Вывод: автоматический термоусадочный комплекс ECOpack-5545S предназначен для предприятий с объемом упаковки от 4000 до 12 000 единиц в смену, стремящихся к полной автоматизации процесса. Главные преимущества — производительность до 25 упаковок в минуту, автоматическая подстройка под размер продукта, функция перфорации Multi Pin, ножи из неадгезивного сплава и элементы из нержавеющей стали. Компания Европактрейд поставляет оборудование с гарантией 12 месяцев.
