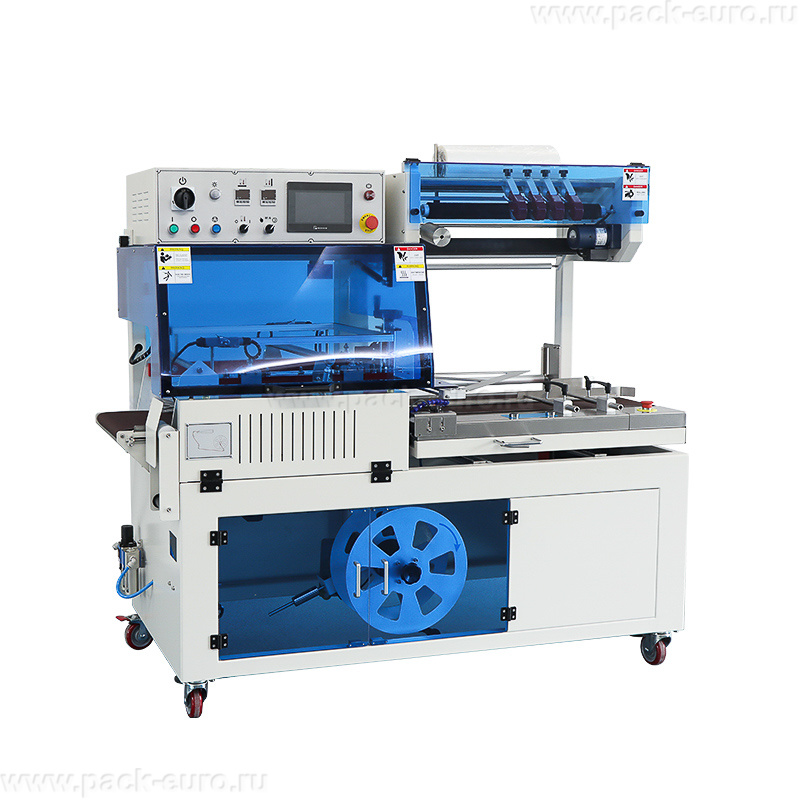

Автоматический нож для запайки BSF-5640LG: высота запайки 120 мм, производительность до 25 шт/мин, мощность 1,8 кВт
Для предприятий, упаковывающих хрупкие и габаритные товары в воздушно-пузырчатую пленку, стандартные L-образные ножи не обеспечивают качественной запайки из-за особенностей материала. Автоматический нож для запайки BSF-5640LG с высотой запайки 120 мм специально адаптирован для работы с двух- и трехслойной воздушно-пузырчатой пленкой. Производительность достигает до 25 упаковок в минуту при мощности 1,8 кВт и напряжении питания 220 В. Длина поперечной запайки — 400 мм, продольной — 500 мм. Рекомендованное давление воздуха — 0,5–0,8 мПа. Аппарат также совместим с POF полиолефиновой пленкой.
L-образный нож изготовлен из алюминиевого сплава с тефлоновым покрытием, предотвращающим налипание пленки и обеспечивающим аккуратную запайку. PLC-контроллер позволяет точно настраивать температуру и скорость запайки под разные типы материала. Оборудование подходит для упаковки электроники, бытовой техники, стекла, керамики, медицинских приборов, автозапчастей и промышленного оборудования — всех товаров, где требуется амортизация и защита от внешних повреждений при транспортировке и хранении.
Конструкция и принцип работы
Аппарат BSF-5640LG выполнен в напольном исполнении. Габариты в упаковке: 1960×1120×1850 мм, вес нетто — 480 кг, вес брутто — 532 кг. В составе оборудования: конвейерная лента для подачи продукции, L-образный запаечный узел с ножом из алюминиевого сплава и тефлоновым покрытием, пневматическая система с давлением 0,5–0,8 мПа, PLC-контроллер для настройки температуры и времени запайки, приводная катушка для намотки обрезков пленки.
Принцип работы: продукт оборачивается воздушно-пузырчатой пленкой и подается на конвейерную ленту. L-образный нож из алюминиевого сплава с тефлоновым покрытием опускается под действием пневматической системы, одновременно сваривая и обрезая пленку. Высота запайки составляет 120 мм, что позволяет упаковывать высокие хрупкие изделия. PLC-контроллер обеспечивает точную настройку температуры и скорости запайки под двух- или трехслойную воздушно-пузырчатую пленку. Тефлоновое покрытие предотвращает налипание расплавленной пленки на нож. Обрезки пленки автоматически сматываются приводной катушкой. Производительность достигает 25 упаковок в минуту.
Конструкция адаптирована под особенности воздушно-пузырчатой пленки: толщина материала, наличие воздушных пузырей и повышенная эластичность требуют точной настройки температуры и времени запайки, что обеспечивается PLC-контроллером. Оборудование сокращает издержки на логистику и возвраты за счет надежной упаковки хрупких товаров.
Адаптация под воздушно-пузырчатую пленку: особенности настройки
Воздушно-пузырчатая пленка двух- и трехслойная имеет физические свойства, отличающиеся от стандартных термоусадочных пленок POF и ПВХ:
- Большая толщина. Двухслойная пленка имеет толщину 80–120 мкм, трехслойная — 150–200 мкм. Требуется более высокая температура и длительное время запайки.
- Наличие воздушных пузырей. Пузыри создают неровную поверхность, что может привести к неравномерному нагреву и непропаям.
- Повышенная эластичность. Пленка растягивается под нагрузкой, что требует точной регулировки усилия прижима.
Модель BSF-5640LG адаптирована для работы с этим материалом:
- PLC-контроллер позволяет точно настраивать температуру запайки в диапазоне 150–200 °С в зависимости от толщины пленки.
- Пневматическая система с регулируемым давлением 0,5–0,8 мПа обеспечивает оптимальное усилие прижима для эластичной пленки.
- Тефлоновое покрытие предотвращает налипание расплавленного материала на нож, что особенно важно для толстых пленок.
- Высота запайки 120 мм позволяет упаковывать высокие изделия с сохранением воздушной подушки для амортизации.
Как выбрать автоматический нож для запайки воздушно-пузырчатой пленки: критерии для профессионала
Первый критерий — адаптация под тип пленки. Модель BSF-5640LG специально адаптирована для работы с двух- и трехслойной воздушно-пузырчатой пленкой. Для стандартной POF пленки аппарат также подходит, но может быть избыточно мощным.
Второй параметр — высота запайки. 120 мм — это максимальная высота изделия, которое можно упаковать. Для упаковки стеклянной вазы высотой 250 мм эта модель не подходит. Для электронных приборов высотой 80–100 мм — оптимальна.
Третий критерий — производительность. До 25 упаковок в минуту соответствует 1500 упаковкам в час. При объеме упаковки 5000–8000 единиц в смену аппарат работает в оптимальном режиме.
Четвертый параметр — давление воздуха. Для работы требуется пневмомагистраль с давлением 0,5–0,8 мПа. Компрессор не входит в комплектацию.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSF-5640LG (кастомизация H 120)
|
|
Тип оборудования
|
автоматический нож для запайки и обрезки
|
|
Производительность
|
до 25 шт/мин (1500 шт/ч)
|
|
Мощность
|
1,8 кВт (1800 Вт)
|
|
Напряжение питания
|
220 В
|
|
Длина продольной запайки
|
500 мм
|
|
Длина поперечной запайки
|
400 мм
|
|
Высота запайки (кастомизация)
|
120 мм
|
|
Тип пленки
|
воздушно-пузырчатая (2-х и 3-х слойная), POF
|
|
Материал ножа
|
алюминиевый сплав + тефлоновое покрытие
|
|
Управление
|
PLC-контроллер
|
|
Давление воздуха (требуемое)
|
0,5 – 0,8 мПа
|
|
Вес нетто / брутто
|
480 кг / 532 кг
|
|
Габариты в упаковке (Д×Ш×В)
|
1960 × 1120 × 1850 мм
|
Преимущества оборудования
- Специализированная адаптация под воздушно-пузырчатую пленку. PLC-контроллер и пневматическая система настроены для работы с двух- и трехслойной воздушно-пузырчатой пленкой толщиной до 200 мкм. Точная регулировка температуры и времени запайки обеспечивает герметичный шов без проплавления пузырей. Высота запайки 120 мм сохраняет воздушную подушку для амортизации.
- L-образный нож из алюминиевого сплава с тефлоновым покрытием. Алюминиевый сплав обеспечивает высокую теплопроводность и равномерный прогрев по всей длине шва 500×400 мм. Тефлоновое покрытие исключает налипание расплавленной пленки на нож. Чистый рез и ровный шов без заусенцев. Ресурс покрытия — более 50 000 циклов.
- PLC-контроллер для точной настройки параметров. Позволяет независимо регулировать температуру продольной и поперечной запайки. Настройка времени нагрева и задержки с точностью до 0,1 секунды. Сохранение настроек для разных типов пленки. Быстрая перенастройка при смене материала.
- Производительность до 25 упаковок в минуту. Цикл занимает 2,4 секунды. За 8-часовую смену аппарат обрабатывает до 12 000 упаковок. Оптимален для серийной упаковки хрупкой продукции.
- Снижение издержек на логистику и возвраты. Надежная запайка воздушно-пузырчатой пленки обеспечивает амортизацию хрупких товаров при транспортировке. Процент повреждений снижается на 60–80% по сравнению с упаковкой без амортизации. Сокращение возвратов и затрат на компенсацию.
- Универсальность: поддержка POF пленки. При необходимости аппарат может запаивать стандартную полиолефиновую пленку. Переключение режимов через PLC-контроллер занимает 1–2 минуты.
PLC-контроллер: точная настройка под воздушно-пузырчатую пленку
Воздушно-пузырчатая пленка имеет неоднородную структуру из-за наличия воздушных пузырей. При запайке важно не перегреть пленку, чтобы не лопнули пузыри, но при этом обеспечить герметичность шва. PLC-контроллер в BSF-5640LG позволяет точно настроить параметры:
- Независимая регулировка температуры продольной и поперечной запайки. Разные участки пленки могут требовать разной температуры из-за неоднородности материала.
- Настройка времени нагрева и задержки. Для толстой трехслойной пленки 150–200 мкм требуется время нагрева 1,5–2 секунды. Для тонкой двухслойной 80–100 мкм — 0,8–1,2 секунды. PLC сохраняет настройки для каждого типа пленки.
- Цифровая индикация параметров. Оператор видит текущую температуру каждого нагревателя и время цикла на дисплее.
- Автоматическая компенсация температуры. При длительной работе контроллер корректирует мощность нагрева для поддержания заданной температуры.
Экономическая эффективность и окупаемость
Рассчитаем экономию при переходе с ручной запайки воздушно-пузырчатой пленки скотчем на автоматический нож BSF-5640LG. На упаковку одного хрупкого изделия вручную уходит 30–40 секунд. На автоматическом ноже цикл занимает 5 секунд. При объеме 5000 упаковок в смену экономия времени — 35–50 часов в смену. При ставке оператора 400 руб/час экономия на оплате труда составляет 14 000–20 000 руб за смену, или 308 000–440 000 руб в месяц.
Дополнительный эффект — снижение процента повреждений при транспортировке. При стоимости одного изделия 1000 руб экономия на возвратах и компенсациях составляет 25 000–40 000 руб за смену.
Расчет носит информационный характер. Актуальная стоимость автоматического ножа для запайки BSF-5640LG указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 3 до 6 месяцев.
Вывод: автоматический нож для запайки BSF-5640LG с высотой запайки 120 мм предназначен для предприятий, упаковывающих хрупкие и габаритные товары в воздушно-пузырчатую пленку. Главные преимущества — адаптация под двух- и трехслойную пленку, производительность до 25 упаковок в минуту, PLC-контроллер, нож с тефлоновым покрытием, снижение повреждений при транспортировке до 80%. Компания Европактрейд поставляет оборудование с гарантией.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
