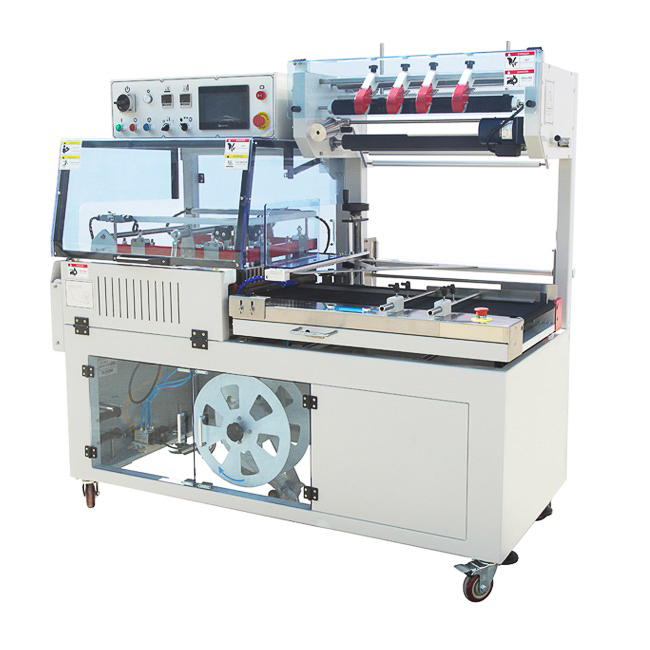

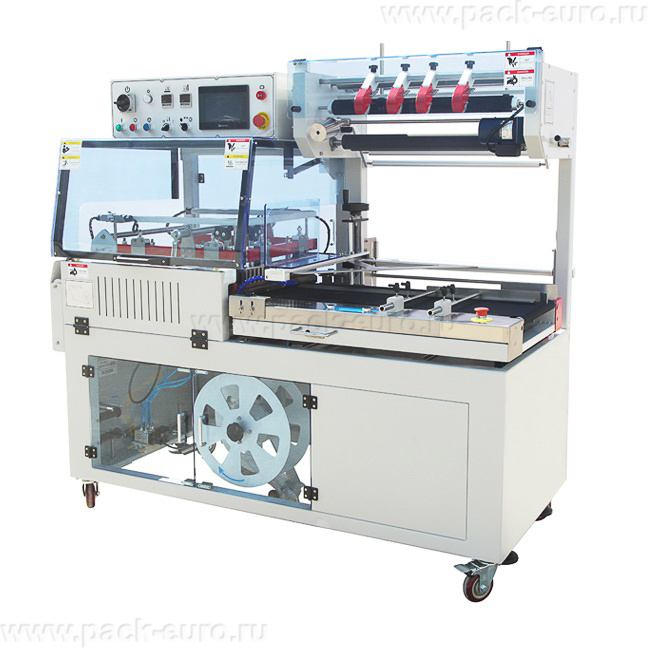

Автоматический термоусадочный нож BSF-9060LG: L-образная запайка и обрезка для крупногабаритных изделий
Автоматический термоусадочный нож BSF-9060LG — это оборудование для формирования упаковки из термоусадочной пленки с одновременной отрезкой от рулона. Модель создана на базе известной версии BSF-5640LG, но отличается увеличенными габаритами и возможностью упаковки более крупных предметов. Аппарат применяется на производственных предприятиях, в торговых сетях, на складах и в логистических центрах для упаковки штучной продукции разных типов.
В отличие от автоматов с бесконечной запайкой, нож BSF-9060LG использует классическую L-образную схему. Это исключает появление микроотверстий в продольном шве — типичного дефекта для оборудования с непрерывной сваркой. Результат: герметичная упаковка, сохраняющая целостность даже при упаковке пылящих или сыпучих товаров.
Конструкция и принцип работы автоматического ножа BSF-9060LG
Принцип работы построен на L-образной запайке. Изделие поступает на рабочий стол, пленка оборачивает его сверху и снизу. Затем L-образный нож опускается, одновременно выполняя продольную и поперечную сварку, а также отрезку готовой упаковки от полотна. Весь цикл управляется PLC-контроллером.
Основные узлы и комплектация
В базовую комплектацию входят рабочий стол с высотой 800-820 мм, L-образный запаечный узел, система подачи пленки, прозрачная термостойкая защитная крышка и блок управления на базе PLC-контроллера. Корпус выполнен из окрашенной стали.
- L-образный запаечный узел — классическая схема, признанная наиболее стабильной для термоусадочного оборудования. Исключает появление непроваров и микроотверстий в зоне пересечения продольного и поперечного швов.
- Прозрачная термостойкая крышка — обеспечивает визуальный контроль процесса упаковки и защищает оператора от контакта с нагретыми элементами.
- PLC-контроллер — управляет временем сварки, температурой нагрева ножа и скоростью конвейера. Доступно переключение между напряжением 220 В и 380 В.
Как выбрать автоматический нож L-образного типа: критерии для инженера
Первым делом оцените максимальные габариты упаковываемого изделия. Автоматический термоусадочный нож BSF-9060LG работает с предметами, у которых сумма размеров высоты и ширины не превышает 820 мм, а высота отдельно — до 630 мм. Это позволяет упаковывать крупную бытовую технику, коробки с инструментом, строительные материалы и групповые наборы.
Второй параметр — давление сжатого воздуха. Для штатной работы пневмопривода ножа требуется давление 0.5-0.8 мПа. При падении ниже 0.5 мПа возможны залипания ножа и непровары шва.
Третий критерий — тип L-образной запайки. В отличие от автоматов с бесконечным швом, L-образный нож формирует сварной контур по периметру за один цикл. Это гарантирует отсутствие слабых мест в углах упаковки. Для продукции с острыми краями и тяжелых изделий этот тип запайки предпочтителен.
Четвертый аспект — скорость конвейера. Максимальная скорость ленты составляет 20 м/мин. В сочетании с производительностью 60-1200 упаковок в час (зависит от размера изделия) это позволяет интегрировать нож в линии средней и высокой интенсивности.
Технические характеристики автоматического термоусадочного ножа BSF-9060LG
| Параметр | Значение |
|---|---|
| Тип запайки | L-образная |
| Максимальная высота упаковки, мм | 630 |
| Сумма (Длина + Высота), не более, мм | 820 |
| Расчетная скорость упаковки, шт/час | 60–1200 |
| Скорость конвейерной ленты, м/мин | 20 |
| Напряжение питания, В | 220 / 380 |
| Потребляемая мощность, кВт | 1.8 |
| Давление сжатого воздуха, мПа | 0.5–0.8 |
| Высота рабочего стола, мм | 800–820 |
| Габариты (Д×Ш×В), мм | 2300×1055×1600 |
| Вес нетто, кг | 300 |
| Вес брутто (в упаковке), кг | 660 |
| Гарантийный срок, месяцев | 6 |
Преимущества оборудования
- L-образная схема запайки — за счет классического L-образного ножа исключается появление микроотверстий в зоне пересечения продольного и поперечного шва. Это критично для упаковки пылящих товаров, мелкодисперсных материалов и продукции с острыми углами.
- Увеличенные габариты камеры — максимальная высота упаковки 630 мм и сумма Д+В до 820 мм позволяют обрабатывать крупногабаритные изделия, которые не проходят в стандартные автоматы серии BSF-5640LG.
- Прозрачная термостойкая крышка — оператор визуально контролирует процесс запайки и отрезки без риска получить ожог. Крышка выполнена из материала, выдерживающего многократный нагрев без помутнения.
- Выбор напряжения 220 или 380 В — нож может быть подключен к однофазной или трехфазной сети без использования дополнительных преобразователей. Это упрощает интеграцию на объектах с разной электрической инфраструктурой.
- PLC-контроллер в управлении — точное дозирование времени сварки и температуры нагрева обеспечивает стабильное качество шва независимо от типа пленки и размера изделия.
L-образная запайка: почему это надежнее бесконечного шва
В термоусадочных автоматах с бесконечной запайкой пленка сваривается непрерывно движущимися нагревательными элементами. При прохождении зоны сварки в месте стыка продольного и поперечного швов часто возникают микроотверстия. Причина — разница в скорости охлаждения двух перпендикулярных швов.
Как решает проблему L-образный нож BSF-9060LG:
- Нож имеет форму перевернутой буквы L и опускается на пленку один раз за цикл.
- Продольный и поперечный швы формируются одновременно единым нагревательным элементом.
- Охлаждение обоих швов происходит синхронно, без создания зон внутреннего напряжения.
- В результате — герметичный периметральный шов без слабых мест.
Такая конструкция особенно важна при упаковке товаров с острыми гранями (металлические профили, инструмент, детали) и продукции, требующей пылевлагозащиты. L-образный нож также обеспечивает более аккуратный внешний вид шва по сравнению с автоматами непрерывного действия.
Экономическая эффективность и окупаемость
Рассчитаем экономию при переходе с ручного L-образного запайщика на автоматический нож BSF-9060LG. Оператор на ручном оборудовании делает до 60 упаковок в час при крупных габаритах. Автомат выдает до 600 упаковок в час — рост производительности в 10 раз. При зарплате оператора 500 рублей в час и двухсменной работе экономия на ФОТ составляет 500 × 2 × 20 × 9 = 180 000 рублей в месяц.
Снижение брака за счет исключения микроотверстий: на ручной запайке доля дефектных упаковок достигает 5%, на автомате — 0.5%. При упаковке 100 000 изделий в месяц и стоимости переупаковки 20 рублей экономия составляет 100 000 × 0.045 × 20 = 90 000 руб/мес. Суммарная экономия — 270 000 руб/мес. Стоимость оборудования уточняйте на сайте. Срок окупаемости для производственной линии с двухсменной работой составляет от 3 до 6 месяцев. Расчет носит ознакомительный характер, фактические цифры зависят от объема выпуска и стоимости пленки.
Автоматический термоусадочный нож BSF-9060LG — это решение для средних и крупных производств, которым нужна надежная L-образная запайка габаритных товаров. Модель подходит инженерам и руководителям упаковочных участков, ценящих стабильность шва и визуальный контроль процесса. Главные плюсы: увеличенная до 630 мм высота упаковки, L-образный нож без микроотверстий, выбор напряжения 220/380 В и производительность до 1200 шт/час.
Для подбора режимов работы под вашу пленку и уточнения наличия автоматического термоусадочного ножа BSF-9060LG свяжитесь со специалистами компании Европактрейд. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с учетом ваших задач по упаковке крупногабаритной продукции.
|
Напряжение
|
220 |
|
Расчётная производительность (шт/мин)
|
до 20 |
|
Высота конвейера от пола (мм)
|
800+30 |
|
Рекомендованное давление воздуха (МПа)
|
0,5-0,8 |
|
Максимальная ширина рулона плёнки (мм)
|
до 750 |
|
Скорость транспортера (м/мин)
|
25 |
|
Общая мощность (кВт)
|
2,5 |
|
Длина поперечной запайки плёнки (мм)
|
600 |
|
Длина продольной запайки плёнки (мм)
|
900 |
|
Рекомендованные габариты товара (мм)
|
Д>100;Ш+В |
|
Гарантийный срок
|
12 |
|
Вес нетто (кг)
|
680 |
|
Вес брутто (кг)
|
750 |
|
Габариты в упаковке (Д×Ш×В) (мм)
|
2 650×1 310×1 830 |
|
Наличие Барнаул
|
3 |
|
Наличие Екатеринбург
|
3 |
|
Наличие Москва
|
1 |
|
Наличие Новосибирск
|
3 |
|
Наличие Ростов-на-Дону
|
3 |
|
Артикул
|
00000005126 |
