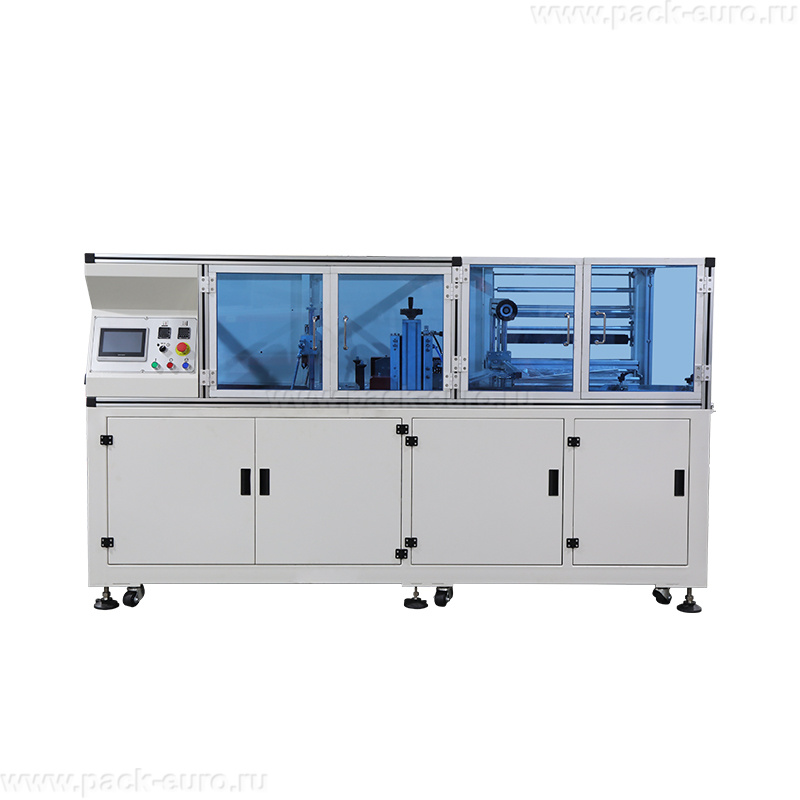

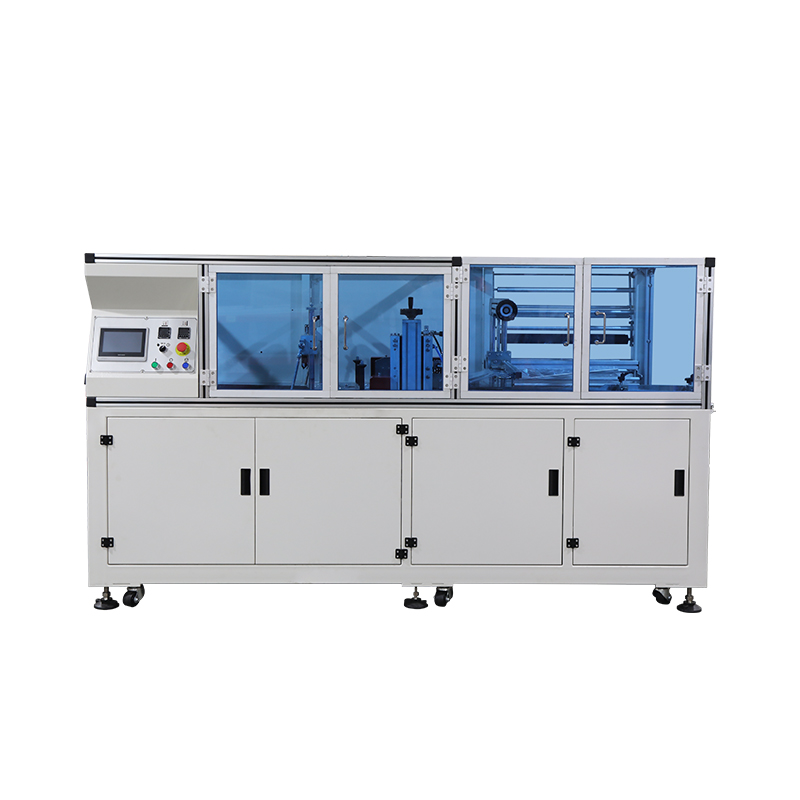

Высокоскоростной автоматический аппарат для запайки и обрезки HWS-50C: производительность до 80 шт/мин, мощность 4 кВт, сервопривод по двум осям
Для крупных птицефабрик, дистрибьюторов пищевых продуктов и высокоскоростных производственных линий, где стандартные автоматические L-ножи с производительностью 25–30 упаковок в минуту уже не справляются, требуется оборудование принципиально иного класса. Высокоскоростной автоматический аппарат для запайки и обрезки (с подвижным запаечным узлом по двум осям) HWS-50C оснащен сервоприводом, который обеспечивает движение запаечного узла по двум осям, что позволяет упаковывать продукцию без ограничений по длине. Производительность достигает до 80 упаковок в минуту при мощности 4 кВт и напряжении питания 380 В. Работа осуществляется с полиолефиновой пленкой POF. Рекомендованные габариты товара: ширина от 250 до 400 мм, высота от 10 до 150 мм, длина не ограничена. Рекомендованное давление воздуха — 0,5–0,6 мПа, максимальная ширина рулона пленки — до 550 мм. Высота поднятия ножа поперечной запайки — до 150 мм.
Оборудование адаптировано для упаковки продукции с высокой скоростью. Подвижный запаечный узел по двум осям позволяет формировать продольный шов на изделиях любой длины без остановки конвейера. Сервопривод обеспечивает плавность процесса без отклонений даже при работе на максимальной скорости. Точный контроль каждой упаковочной операции существенно сокращает вероятность нарушения целостности продукта и сводит к минимуму процент брака. Внутренняя система диагностики ошибок и устранения неисправностей в один клик повышает стабильность работы машины и упрощает работу оператора. Аппарат комплектуется с термоусадочным тоннелем, образуя полноценную линию.
Конструкция и принцип работы
Аппарат HWS-50C выполнен в напольном исполнении. Габариты в упаковке: 2750×1670×1800 мм, вес брутто — 1070 кг. В составе оборудования: конвейерная лента для подачи продукции, подвижный запаечный узел с сервоприводом по двум осям, узел поперечной запайки и обрезки с высотой поднятия ножа до 150 мм, PLC-контроллер с системой диагностики ошибок, пневматическая система с давлением 0,5–0,6 мПа, размоточный узел для пленки шириной до 550 мм.
Принцип работы: продукт непрерывно подается на конвейерную ленту. В отличие от стандартных L-ножей с фиксированной длиной сварочного узла, здесь используется подвижный запаечный узел на сервоприводе, который перемещается по двум осям. Узел продольной запайки движется вдоль продукта, формируя шов на всей длине изделия. Узел поперечной запайки с высотой поднятия ножа до 150 мм формирует торцевые швы и обрезает пленку. Сервопривод обеспечивает плавность движения и точность позиционирования с погрешностью менее 1 мм. Производительность зависит от габаритов товара и составляет до 80 упаковок в минуту. При упаковке коротких изделий (200–300 мм) достигается максимальная скорость, при упаковке длинных (1000–1500 мм) скорость снижается пропорционально длине.
PLC-контроллер с внутренней системой диагностики ошибок контролирует каждый цикл. При обнаружении отклонений система в один клик указывает на неисправность и предлагает способ устранения. Точный контроль каждой операции сводит процент брака к минимуму.
Подвижный запаечный узел по двум осям: технология для продукции без ограничения длины
Ключевая особенность аппарата HWS-50C — подвижный запаечный узел с сервоприводом, перемещающийся по двум осям. Стандартные L-образные ножи имеют фиксированную длину сварочного узла, обычно 450–600 мм. Длина упаковки ограничена этим размером. При попытке упаковать длинное изделие, например лоток с 20 котлетами длиной 800 мм или батон колбасы 1000 мм, L-нож не может его обработать.
Технология подвижного запаечного узла решает эту задачу:
- Узел продольной запайки установлен на сервоприводе и может перемещаться вдоль конвейера.
- При поступлении продукта узел захватывает край пленки и движется синхронно с конвейером, формируя продольный шов на всей длине изделия.
- После завершения продольной запайки узел возвращается в исходное положение, а узел поперечной запайки формирует торцевые швы.
- Длина изделия не ограничена — процесс непрерывный.
Как выбрать высокоскоростной аппарат для запайки и обрезки: критерии для профессионала
Первый критерий — производительность. Модель HWS-50C выдает до 80 упаковок в минуту, что соответствует 4800 упаковкам в час. При объеме упаковки 20 000–30 000 единиц в смену аппарат работает в оптимальном режиме.
Второй параметр — рекомендованные габариты товара. Ширина от 250 до 400 мм, высота от 10 до 150 мм, длина не ограничена. Пример для лотка с мясом шириной 300 мм, высотой 50 мм, длиной 600 мм: ширина в диапазоне, высота в диапазоне, длина не ограничена. Для продукции шире 400 мм, выше 150 мм или уже 250 мм эта модель не подходит.
Третий критерий — тип пленки. Аппарат работает только с полиолефиновой POF пленкой. Для ПВХ или полиэтилена модель не подходит.
Четвертый критерий — давление воздуха. Требуется пневмомагистраль с давлением 0,5–0,6 мПа. Компрессор не входит в комплектацию.
Пятый критерий — высота поднятия ножа поперечной запайки. До 150 мм позволяет упаковывать продукцию высотой до 130–140 мм с запасом. Для более высоких изделий требуется кастомизация.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
HWS-50C
|
|
Тип оборудования
|
высокоскоростной автоматический аппарат (подвижный узел по 2 осям)
|
|
Производительность (макс.)
|
до 80 шт/мин (4800 шт/ч)
|
|
Мощность
|
4 кВт
|
|
Напряжение питания
|
380 В
|
|
Тип пленки
|
POF (полиолефиновая)
|
|
Максимальная ширина рулона пленки
|
до 550 мм
|
|
Рекомендованные габариты товара (Ш × В)
|
250–400 мм / 10–150 мм (длина без ограничений)
|
|
Высота поднятия ножа поперечной запайки
|
до 150 мм
|
|
Давление воздуха (требуемое)
|
0,5 – 0,6 мПа
|
|
Привод запаечного узла
|
сервопривод (перемещение по двум осям)
|
|
Управление
|
PLC-контроллер (диагностика ошибок в один клик)
|
|
Вес брутто (в упаковке)
|
1070 кг
|
|
Габариты в упаковке (Д×Ш×В)
|
2750 × 1670 × 1800 мм
|
Преимущества оборудования
- Производительность до 80 упаковок в минуту. Цикл занимает 0,75 секунды при упаковке коротких изделий. За 8-часовую смену аппарат обрабатывает до 38 400 упаковок. Замена 8–10 операторов на ручных линиях.
- Подвижный запаечный узел на сервоприводе по двум осям. Формирует продольный шов на изделиях любой длины — от 100 мм до 3000 мм и более. Узел движется синхронно с продуктом, исключая натяжение и разрыв пленки. Сервопривод обеспечивает точность позиционирования ±1 мм.
- PLC-контроллер с внутренней системой диагностики ошибок. При сбое система указывает на неисправность и предлагает способ устранения в один клик. Сокращение времени простоя на 50–70% по сравнению с оборудованием без диагностики.
- Точный контроль каждой упаковочной операции. Датчики контролируют положение продукта, натяжение пленки, температуру запайки и усилие прижима. Процент брака не превышает 0,1–0,2% даже при максимальной скорости.
- Специализация под POF пленку и габариты продукции пищевой промышленности. Диапазон ширины 250–400 мм и высоты 10–150 мм перекрывает 95% типов продукции птицефабрик и пищевых производств: лотки с мясом, рыбой, готовыми блюдами.
- Серво- и пневмопривод с высоким рабочим ресурсом. Компоненты рассчитаны на непрерывную работу в две-три смены. Межсервисный интервал — 5000 часов. Снижение затрат на обслуживание и ремонт.
Подвижный запаечный узел по двум осям: технология для любой длины
Стандартные L-образные ножи имеют фиксированную длину сварочного узла. При упаковке длинномерной продукции, такой как батоны колбасы, лотки с котлетами длиной 600–1000 мм или блоки замороженной рыбы, они не работают. Продукт приходится упаковывать по частям или использовать ручной труд.
Аппарат HWS-50C использует технологию подвижного запаечного узла:
- Запаечный узел установлен на платформе с сервоприводом, которая может перемещаться вдоль конвейера.
- При поступлении продукта узел продольной запайки захватывает край пленки и начинает движение синхронно с конвейером.
- По мере движения узел формирует продольный шов на всей длине продукта.
- После завершения продольной запайки узел возвращается в исходное положение со скоростью до 80 м/мин.
- Узел поперечной запайки с высотой поднятия ножа до 150 мм формирует торцевые швы с заданным интервалом.
Преимущества технологии:
- Отсутствие ограничений по длине продукта.
- Равномерное натяжение пленки по всей длине шва.
- Возможность упаковки продукции переменной длины без перенастройки.
- Высокая скорость до 80 упаковок в минуту для коротких изделий.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене двух автоматических L-ножей с фиксированной длиной на один аппарат HWS-50C. При объеме 20 000 упаковок в смену два автоматических L-ножа с производительностью 25 уп/мин каждый работают 400 минут (6,7 часа) при загрузке 2 операторов. Один аппарат HWS-50C с производительностью 50 уп/мин обрабатывает 20 000 упаковок за 400 минут (6,7 часа) при загрузке 1 оператора. Экономия на оплате труда — 3200 руб за смену, или 70 400 руб в месяц.
Дополнительный эффект — снижение брака и возможность упаковки длинномерной продукции, которая ранее упаковывалась вручную. При ручной упаковке длинных изделий процент брака достигает 3–5%. На HWS-50C — 0,2%. Экономия на переупаковке и потерянной продукции — 5000–10 000 руб в смену.
Расчет носит информационный характер. Актуальная стоимость аппарата HWS-50C указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 8 до 14 месяцев.
Вывод: высокоскоростной автоматический аппарат для запайки и обрезки HWS-50C с подвижным запаечным узлом по двум осям предназначен для крупных птицефабрик, пищевых производств и дистрибьюторов с объемом упаковки от 10 000 до 40 000 единиц в смену. Главные преимущества — производительность до 80 упаковок в минуту, упаковка без ограничений по длине, сервопривод по двум осям, PLC с диагностикой ошибок, процент брака менее 0,2%. Компания Европактрейд поставляет оборудование с гарантией.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
