Автоматический нож для запайки и обрезки BSF-5545LD: производительность до 60 уп/мин 3600 уп/ч, мощность 3 кВт
Для высокоскоростных упаковочных линий, где требуется формировать до 3600 упаковок в час, стандартные полуавтоматические L-ножи не справляются. Автоматический нож для запайки и обрезки BSF-5545LD — это новейший высокоскоростной термонож с производительностью до 60 упаковок в минуту. Мощность составляет 3 кВт при напряжении питания 380 В. Аппарат формирует упаковку из полурукава термоусадочной пленки ПЕ, ПОФ, ПВХ, производит запайку и обрезку. Наиболее эффективен в составе с термотоннелями.
Оборудование предназначено для штучной и групповой упаковки пищевых и непищевых продуктов: хлебобулочные и кондитерские изделия, косметика, полиграфическая продукция, коробки типа телевизоры. Ключевая особенность — специальный ролик для сварки продольного шва, позволяющий упаковывать изделия без ограничений по длине.
Конструкция и принцип работы

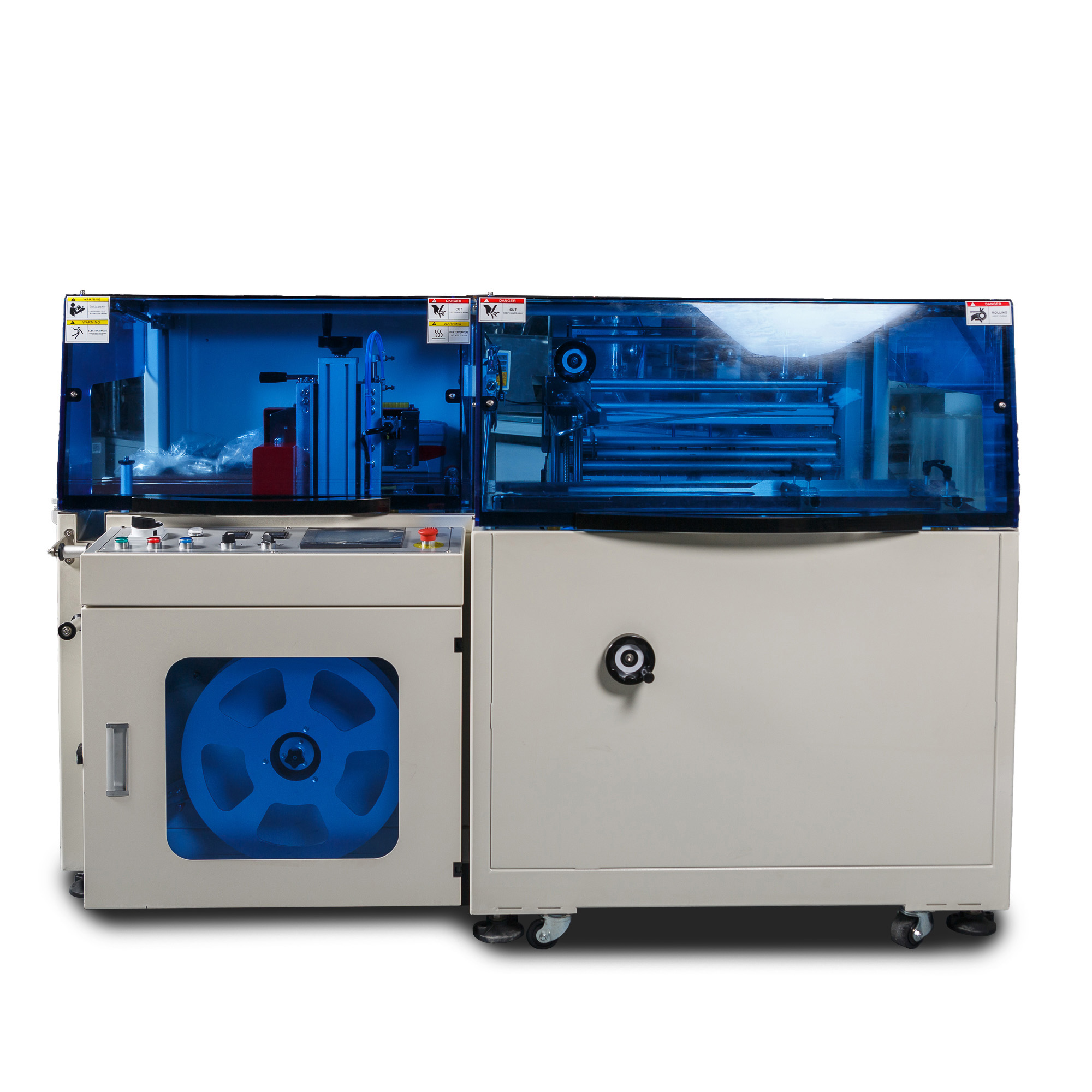

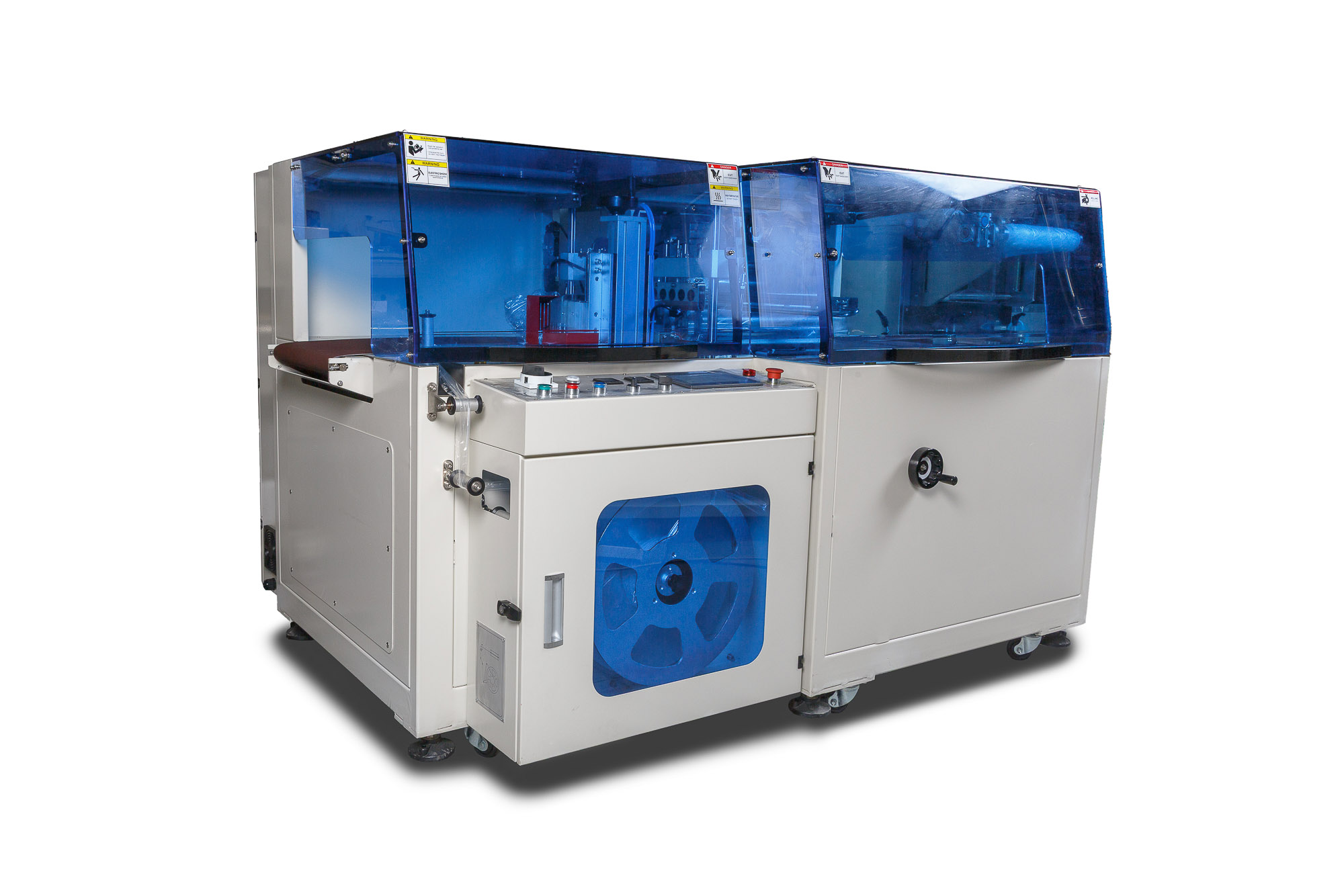

Аппарат выполнен в напольном исполнении. Габариты: 2040×1480×1300 мм, вес нетто — 800 кг. В составе оборудования: ленточный транспортер для подачи продукции, узел формирователя пленки, узел продольной сварки со специальным роликом, узел поперечной запайки и обрезки с пневматическим приводом сварочной планки, приводная катушка для сматывания обрезков, панель управления на базе сервопривода.
Принцип работы полностью автоматизирован. Продукт по ленточному транспортеру подается в зону формирователя, где производится обертывание полурукавом термоусадочной пленки. Специальный ролик выполняет сварку продольного шва. Узел поперечной запайки и обрезки с пневматическим приводом формирует поперечный шов и обрезает пленку. Обрезки сматываются приводной катушкой. После запайки и обрезки упаковка подается на отводящий транспортер или напрямую в термотоннель для усадки пленки.
Надежный сервопривод обеспечивает высокую скорость и точность упаковочного процесса. Автоматическая защита ножа поперечной запайки предотвращает повреждение продукта. Максимальная высота упаковываемого объекта — 150 мм. Максимальные габариты: ширина + высота менее 450 мм, длина не ограничена.
Продольная сварка роликом: упаковка изделий без ограничения длины
Ключевая особенность модели BSF-5545LD — наличие специального ролика для сварки продольного шва. В стандартных L-образных ножах длина упаковки ограничена размером сварочного узла. Если продукт длиннее 500–600 мм, L-нож не может его обработать.
Система продольной сварки роликом работает следующим образом:
- Продукт оборачивается полурукавом термоусадочной пленки.
- Нагретый ролик прокатывается вдоль края пленки, сваривая продольный шов.
- Длина шва не ограничена — ролик движется на всю длину продукта.
- После формирования продольного шва узел поперечной запайки формирует шов по торцам и обрезает пленку.
Эта технология позволяет упаковывать изделия любой длины: от коротких коробок 100 мм до длинных изделий 2000 мм и более. Поперечный шов формируется по центру упаковки, обеспечивая аккуратный внешний вид. Технология особенно востребована при упаковке батонов, строительных профилей, длинных коробок с техникой, рулонов материалов.
Как выбрать автоматический нож для запайки и обрезки: критерии для профессионала
Первый критерий — производительность. Модель BSF-5545LD выдает до 60 упаковок в минуту 3600 упаковок в час. Это максимальный показатель среди автоматических L-ножей. При объеме упаковки 10 000–20 000 единиц в смену оборудование работает на пределе своих возможностей. Рекомендуемый объем — до 15 000 упаковок в смену.
Второй параметр — длина упаковки. Благодаря роликовой сварке продольного шва длина упаковки не ограничена. Это главное отличие от L-ножей с фиксированной длиной сварочного узла. Продукция может быть любой длины — от 100 мм до 3000 мм и более.
Третий критерий — максимальная высота и ширина. Высота продукта ограничена 150 мм. Ширина + высота должны быть менее 450 мм. Пример для коробки высотой 100 мм: максимальная ширина может быть до 350 мм. Для более высоких или широких изделий требуются модели с увеличенным размером сварочного узла.
Четвертый параметр — пневматический привод сварочной планки. Пневматика обеспечивает стабильное усилие сжатия на каждом цикле, независимо от количества упаковок в смену. Давление воздуха должно быть 0,6–0,8 мПа.
Пятый параметр — напряжение питания. Аппарат работает от сети 380 В. Мощность 3 кВт требует отдельной силовой линии с автоматом на 10–16 А.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSF-5545LD
|
|
Тип оборудования
|
автоматический нож для запайки и обрезки, высокоскоростной
|
|
Производительность
|
до 60 уп/мин 3600 уп/ч
|
|
Мощность
|
3 кВт
|
|
Напряжение питания
|
380 В
|
|
Длина запайки
|
450 мм
|
|
Максимальная высота упаковки
|
150 мм
|
|
Максимальные габариты Ш + В
|
менее 450 мм
|
|
Ограничение по длине
|
нет роликовая сварка
|
|
Давление воздуха
|
0,6 – 0,8 мПа
|
|
Привод сварочной планки
|
пневматический
|
|
Тип пленки
|
ПЕ, ПОФ, ПВХ полурукав
|
|
Сервопривод
|
есть
|
|
Автоматическая смотка обрезков
|
приводная катушка
|
|
Защита ножа поперечной запайки
|
автоматическая
|
|
Габариты Д×Ш×В
|
2040 × 1480 × 1300 мм
|
|
Вес нетто / брутто
|
800 кг / 1019 кг
|
|
Габариты упаковки Д×Ш×В
|
2220 × 1670 × 1640 мм
|
|
Гарантия
|
6 месяцев
|
Преимущества оборудования
- Специальный ролик для сварки продольного шва — упаковка без ограничений по длине. В отличие от стандартных L-ножей, где максимальная длина упаковки ограничена размером сварочного узла 500–600 мм, роликовая сварка позволяет упаковывать изделия любой длины. Нагретый ролик прокатывается вдоль пленки, формируя шов на всем протяжении продукта.
- Производительность до 60 упаковок в минуту 3600 уп/ч. Максимальная скорость среди автоматических L-ножей. Цикл занимает 1 секунду. За 8-часовую смену аппарат обрабатывает до 28 800 упаковок. Замена 3–5 операторов на ручных линиях.
- Надежный сервопривод для высокой скорости и точности. Сервопривод обеспечивает позиционирование с точностью до 1 мм. Ускорение и замедление плавные, без рывков. Синхронизация с термотоннелем через внешние сигналы.
- Автоматическая защита ножа поперечной запайки. Датчики контролируют положение продукта. Если продукт смещен или находится в зоне запайки, цикл не запускается. Исключено повреждение продукции и поломка ножа.
- Пневматический привод сварочной планки. Стабильное усилие сжатия на каждом цикле. Давление 0,6–0,8 мПа обеспечивает герметичный шов по всей длине 450 мм. В отличие от электромеханических приводов, пневматика не требует регулировки и не изнашивается.
- Приводная катушка для автоматической смотки обрезков. Обрезная лента сматывается в рулон без участия оператора. Рабочая зона остается чистой. Замена рулона занимает 1 минуту.
- Поперечный шов по центру упаковки. Алгоритм расчета длины отреза пленки размещает поперечный шов строго по центру изделия. Упаковка выглядит аккуратно и профессионально, без смещенных швов.
Роликовая сварка продольного шва: технология для длинномерных изделий
Стандартные автоматические L-ножи имеют фиксированную длину сварочного узла, обычно 450–550 мм. Длина упаковки ограничена этим размером. При попытке упаковать длинное изделие, например батон колбасы 1000 мм или строительный профиль 2000 мм, L-нож не может его обработать — пленка не сварится по всей длине.
Технология роликовой сварки продольного шва решает эту задачу:
- Полурукав термоусадочной пленки надевается на продукт.
- Нагретый до температуры сварки ролик прижимается к краю пленки.
- Ролик прокатывается вдоль продукта на всю его длину, сваривая продольный шов.
- Скорость движения ролика синхронизирована со скоростью подачи продукта.
- После завершения продольной сварки узел поперечной запайки формирует торцевые швы.
Технология позволяет упаковывать длинномерные изделия с минимальными затратами. Производительность по длинным изделиям снижается, но остается высокой — до 20–30 упаковок в минуту для изделий длиной 1000 мм. Поперечный шов формируется строго по центру упаковки благодаря автоматическому расчету длины отреза пленки.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене двух полуавтоматических L-ножей с ручной подачей на один автоматический нож BSF-5545LD. При объеме 10 000 упаковок в смену затраты на оплату труда 3 операторов на полуавтоматических ножах составляют около 19 200 руб за смену 3 × 6400 руб. На автоматическом ноже достаточно одного оператора с оплатой 3200 руб за смену. Экономия на зарплате — 16 000 руб за смену, или 352 000 руб в месяц.
Дополнительный эффект — увеличение производительности линии. Два полуавтоматических L-ножа с производительностью 10 уп/мин каждый дают 1200 уп/час при работе 2 операторов. Один автоматический BSF-5545LD с производительностью 60 уп/мин дает 3600 уп/час. Требуемое время для 10 000 упаковок: на полуавтоматах — 8,3 часа, на автоматическом — 2,8 часа. Высвобождение 5,5 часов в смену позволяет использовать оборудование для упаковки других продуктов или сократить смену.
Расчет носит информационный характер. Актуальная стоимость автоматического ножа BSF-5545LD указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 6 до 12 месяцев.
Вывод: автоматический нож для запайки и обрезки BSF-5545LD предназначен для высокоскоростных линий с объемом упаковки от 5000 до 30 000 единиц в смену, особенно для длинномерных изделий. Главные преимущества — роликовая сварка продольного шва без ограничения длины, производительность до 60 уп/мин, сервопривод, пневматический привод сварочной планки. Компания Европактрейд поставляет оборудование с гарантией 6 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
