Термоусадочная линия TERMOLINE FL-5545TB + SM-4525-C-28: профессиональный пневматический комплекс для высоких скоростей

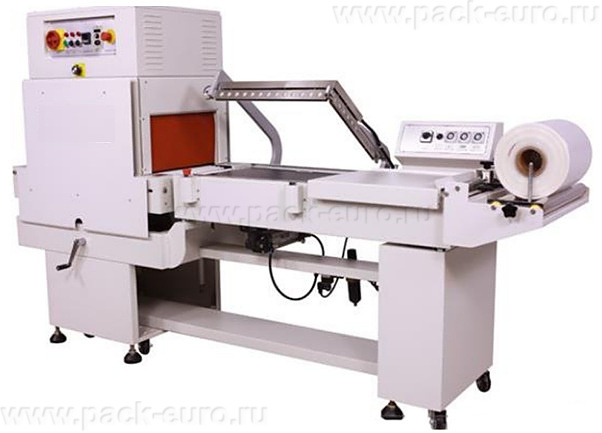

Термоусадочная линия TERMOLINE FL-5545TB + SM-4525-C-28 — это профессиональный комплекс, состоящий из пневматического L-образного обрезчика (FL-5545TB) и проходного термоусадочного туннеля (SM-4525-C-28). Оборудование предназначено для высокоскоростной упаковки товаров в термоусадочную пленку ПОФ и ПВХ на промышленных предприятиях. Ключевые козыри модели: пневматический привод обрезчика (не электрический, не ручной), производительность 800-1200 упаковок в час, размер шва 500×400 мм, максимальная высота продукта 200 мм, мощность туннеля 9 кВт, автоматический конвейер и функция автоматического охлаждения туннеля.
Важное отличие от настольных аппаратов: BSL-400 и другие компактные модели имеют ручной или полуавтоматический привод L-образного ножа. FL-5545TB оснащен пневматическим приводом — нож опускается и поднимается автоматически от сжатого воздуха. Это позволяет достичь производительности до 1200 упаковок в час, недостижимой для ручных машин.
Устройство и принцип работы
Линия состоит из двух независимых блоков, синхронизированных конвейером. Пневматический L-образный обрезчик FL-5545TB — импульсный запайщик с пневматическим приводом. Оператор укладывает продукт на конвейерную ленту, предварительно завернув его в рукав пленки. Фотодатчик (опционально) или кнопка запускают цикл: пневмоцилиндр опускает L-образную раму, нихромовая нить нагревается и запаивает пленку по контуру 500×400 мм, одновременно нож отрезает излишки. После запайки (0,5-2 секунды) рама поднимается, и конвейер подает упаковку в термоусадочный туннель SM-4525-C-28. Внутри туннеля горячий воздух (температура регулируется) обдувает продукт со всех сторон, равномерно усаживая пленку. Скорость конвейера регулируется, что позволяет менять время нахождения продукта в туннеле. Комплекс работает на сжатом воздухе (6-8 кг/см²), требуется подключение к компрессору. Управление — с панелей на каждом блоке. Габариты линии в сборе — 1569×710×1060 мм.
Комплектация и материалы
В комплект входят: пневматический L-образный обрезчик FL-5545TB (мощность 1,2 кВт, размер шва 500×400 мм), термоусадочный туннель SM-4525-C-28 (мощность 9 кВт, регулируемая скорость конвейера), соединительный конвейер с ремнем, пневмосистема с регулятором давления, панели управления с регуляторами температуры и времени. Обрезчик работает от 1 фазы 220 В, туннель — от 3 фаз 380 В. Требуется подключение к компрессору с давлением 6-8 кг/см². Вес нетто линии — 135 кг, вес с упаковкой — 150 кг. Родина бренда — Китай.
Как выбрать термоусадочную линию FL-5545TB + SM-4525-C-28: 5 критериев
Критерий 1: размеры продукта и зоны запайки. Размер сварочного шва — 500×400 мм. Максимальные габариты продукта рассчитываются по формулам: длина + высота ≤ 500 мм (при высоте < 200 мм); ширина + высота ≤ 400 мм (при высоте < 200 мм); максимальная высота — 200 мм. Например, продукт 400×300×150 мм: длина+высота = 550 мм — превышает норму. Продукт 350×300×120 мм: длина+высота = 470 мм (проходит), ширина+высота = 420 мм — превышает (допустимо до 400 мм). Внимательно проверяйте свои габариты.
Критерий 2: производительность — 800-1200 штук в час. Это в 2-3 раза выше, чем у полуавтоматических колпаковых машин (300-500 шт/час). Достигается за счет пневматического привода (быстрое опускание/поднятие ножа) и непрерывной работы туннеля. При объеме упаковки от 5000 штук в смену эта линия окупается быстрее полуавтоматов. Реальная производительность зависит от скорости загрузки оператором — при 1200 шт/час оператор загружает продукт каждые 3 секунды.
Критерий 3: тип привода — пневматический. Пневматика обеспечивает самую высокую скорость цикла среди всех типов приводов (0,5-1 секунда на опускание и подъем). Недостаток: требуется подключение к компрессору производительностью не менее 100 л/мин. При отсутствии пневмолинии затраты на компрессор составят 15 000-30 000 рублей. Электрические приводы (как у HUALIAN BSL-400) медленнее, но не требуют компрессора.
Критерий 4: мощность туннеля — 9 кВт. Это высокая мощность для туннеля такого размера (для сравнения: у BSL-400 суммарная мощность 3,2 кВт). 9 кВт обеспечивают нагрев до рабочей температуры за 5-7 минут и быстрое восстановление температуры при непрерывной загрузке. Туннель работает от трехфазной сети 380 В — проверьте наличие такого подключения в вашем цехе.
Критерий 5: тип пленки — ПОФ и ПВХ. Линия предназначена для работы с полиолефиновой (ПОФ) и поливинилхлоридной (ПВХ) пленкой. ПОФ предпочтительнее — не имеет запаха, глянцевый блеск, высокая прочность. ПВХ дешевле, но требует вытяжки.
Технические характеристики TERMOLINE FL-5545TB + SM-4525-C-28
|
Параметр
|
Значение
|
Единица измерения
|
|
Бренд
|
TERMOLINE (SBWPACK)
|
-
|
|
Модели
|
FL-5545TB + SM-4525-C-28
|
-
|
|
Родина бренда
|
Китай
|
-
|
|
Установка
|
Напольная
|
-
|
|
Производительность
|
800-1200
|
шт/час
|
|
Размер сварочного шва (Д×Ш)
|
500×400
|
мм
|
|
Максимальная высота продукта
|
200
|
мм
|
|
Д + В ≤ (при В<200)
|
500
|
мм
|
|
Ш + В ≤ (при В<200)
|
400
|
мм
|
|
Мощность обрезчика
|
1,2
|
кВт
|
|
Мощность туннеля
|
9
|
кВт
|
|
Напряжение (обрезчик)
|
110/220В, 1 фаза
|
-
|
|
Напряжение (туннель)
|
220/380В, 3 фазы
|
-
|
|
Воздушное давление
|
6-8
|
кг/см²
|
|
Габариты линии (Д×Ш×В)
|
1569×710×1060
|
мм
|
|
Вес нетто
|
135
|
кг
|
|
Вес с упаковкой
|
150
|
кг
|
|
Цена
|
1 186 500
|
руб.
|
Преимущества оборудования
- Пневматический привод — максимальная скорость цикла. Время опускания и подъема L-образной рамы — 0,5-1 секунда. Для сравнения: ручной привод требует 2-3 секунд на усилие оператора, электрический — 1,5-2 секунды на ход двигателя. Пневматика позволяет достичь производительности 1200 циклов/час — это 3,3 секунды на полный цикл (загрузка, запайка, подача в туннель).
- Производительность 800-1200 упаковок в час — лучшая в классе до 1,2 млн руб. Для сравнения: BSL-400 дает 500-800 циклов/час, колпаковые машины — 300-500. Разница в 2-3 раза окупает более высокую цену линии при объемах от 5000 упаковок в смену.
- Раздельное управление обрезчиком и туннелем. Вы можете использовать обрезчик отдельно (например, для запайки без усадки) или туннель отдельно (для усадки уже запаянных пакетов с другого оборудования). Это дает гибкость при организации производственного процесса.
- Функция автоматического охлаждения туннеля. После завершения работы туннель переходит в режим охлаждения — вентиляторы продолжают работать без нагрева, выдувая остаточное тепло. Это снижает температуру внутри туннеля с 180°C до 50°C за 5-7 минут (против 20-25 минут при естественном остывании). Экономия времени между сменами и безопасность оператора.
- Автоматический конвейер с регулировкой скорости. Конвейерная лента соединяет обрезчик и туннель, автоматически подавая упаковки. Оператору не нужно перекладывать продукт из одного аппарата в другой — снижение усталости и повышение производительности на 15-20% по сравнению с ручной передачей. Скорость конвейера регулируется, что позволяет менять время нахождения продукта в туннеле от 3 до 20 секунд.
- Регулировка продукции по высоте и регулировка потоков воздуха в туннеле. Высота конвейера на входе в туннель регулируется под продукт. Заслонки в туннеле позволяют перенаправлять потоки горячего воздуха — для высоких продуктов усиливается верхний обдув, для плоских — равномерное распределение.
- Прочный корпус с ящиком для инструментов. Встроенный отсек для хранения запасных частей (тефлоновая лента, нихромовая нить, ключи) и инструмента. Не нужно искать расходники по всему цеху.
- Простая регулировка и замена рулона с пленкой. Держатель рулона рассчитан на пленку шириной до 550 мм. Механизм центрирования автоматически выравнивает пленку. Смена рулона занимает 1-2 минуты.
Пневматический привод vs электрический и ручной: сравнение производительности
Привод L-образного ножа — ключевой фактор, определяющий скорость упаковки. Рассмотрим три типа.
Ручной привод (колпаковые машины BSF-4030, BSF-5540): оператор вручную опускает и поднимает крышку. Усилие 2-3 кг, время 2-3 секунды на движение. Производительность — 300-500 циклов/час. Плюс: не требует дополнительных подключений. Минус: усталость оператора к концу смены, снижение скорости.
Электрический привод (BSL-400, HUALIAN ST/DT-6050): электродвигатель через винтовой механизм опускает и поднимает платформу. Время 1,5-2 секунды. Производительность — 500-800 циклов/час. Плюс: не требует компрессора. Минус: фиксированная скорость, сложнее ремонт.
Пневматический привод (FL-5545TB): сжатый воздух приводит в действие пневмоцилиндр. Время опускания/подъема — 0,5-1 секунда. Производительность — 800-1200 циклов/час. Плюс: максимальная скорость, высокая надежность (пневмоцилиндры служат годами без обслуживания). Минус: требуется компрессор производительностью 100-200 л/мин.
Экономическая эффективность и окупаемость
Рассчитаем окупаемость для упаковки 8000 упаковок в смену (например, коробки с электроникой, кондитерские изделия, косметика). Цена линии — 1 186 500 рублей. Альтернатива — две линии BSL-400 (по 230 000 руб × 2 = 460 000 руб) с ручным трудом или одна колпаковая машина BSF-5540A с дополнительным оператором.
Производительность: линия FL-5545TB+SM-4525-C-28 — 1000 упаковок/час (среднее). За 8-часовую смену — 8000 упаковок. Один оператор загружает продукт на конвейер. BSL-400 — 600 упаковок/час, для 8000 упаковок нужно 13,3 часа (две смены, два оператора).
Экономия на зарплате: на линии TERMOLINE — 1 оператор × 6000 руб/смена = 6000 руб/день. На двух BSL-400 — 2 оператора × 6000 руб = 12 000 руб/день. Экономия — 6000 руб/день, 132 000 руб/месяц.
Экономия на браке: пневматический обрезчик обеспечивает стабильное усилие прижима и точное время импульса. Брак (непропай, пережог) составляет менее 0,3% против 1-2% на ручных и полуавтоматических машинах. При 8000 упаковок/день экономия на браке — около 1500 руб/день, 33 000 руб/месяц.
Экономия на электроэнергии: туннель TERMOLINE имеет хорошую теплоизоляцию и автоматическое отключение при простое. Расход — 6-7 кВт/час при непрерывной работе (от номинальных 9 кВт). BSL-400 — 3,2 кВт/час, но нужно 2 линии и они работают дольше. Сравнение: TERMOLINE работает 8 часов × 6,5 кВт = 52 кВт/день × 6 руб = 312 руб/день. Два BSL-400 работают 13,3 часа × 3,2 кВт × 2 линии = 85 кВт/день × 6 руб = 510 руб/день. Экономия — 198 руб/день, 4356 руб/месяц.
Общая экономия — 132 000 + 33 000 + 4 356 = 169 356 руб/месяц. Окупаемость линии TERMOLINE: 1 186 500 / 169 356 ≈ 7 месяцев. При сравнении с колпаковой машиной (производительность 400 упаковок/час) экономия на зарплате будет еще выше, окупаемость — 5-6 месяцев. Данные приблизительные, зависят от ассортимента и тарифов.
Итог: термоусадочная линия TERMOLINE FL-5545TB + SM-4525-C-28 — это профессиональный пневматический комплекс для крупных производств с объемом упаковки от 6000 штук в смену. Пневматический привод обеспечивает производительность до 1200 упаковок в час — в 2-3 раза выше, чем у полуавтоматов. Требует подключения к трехфазной сети 380 В и компрессору. Рекомендуется для упаковки электроники, продуктов питания, кондитерских изделий, косметики, игрушек, печатной продукции. Компания «Европактрейд» поставляет модель под заказ. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru для консультации по расчету окупаемости под ваш объем и проверке совместимости с вашей продукцией.
