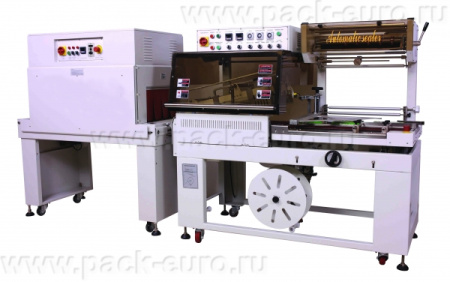

Автоматический термоусадочный комплекс GOLFPACK-5545TBB: производительность 15–25 шт/мин, мощность 11,5 кВт, размер упаковки 500×420×130 мм
Для крупных производственных предприятий с высоким объемом упаковки, где требуется полная автоматизация процесса — от подачи продукта до готовой термоусадочной упаковки — оптимальным решением становится автоматический комплекс. Автоматический термоусадочный комплекс GOLFPACK-5545TBB объединяет в одной линии подающий конвейер, узел обертывания пленкой с автоматической системой установки длины продукта, L-образный запаечный узел с отрезкой и термоусадочный тоннель. Производительность составляет от 15 до 25 готовых упаковок в минуту при общей мощности 11,5 кВт и напряжении питания 380 В. Максимальные размеры упаковки: длина (длина продукта + высота) — до 500 мм, ширина (ширина продукта + высота) — до 420 мм при высоте продукта не более 130 мм.
Комплекс предназначен для упаковки пищевой и непищевой продукции как штучных товаров, так и их групп. Все элементы, соприкасающиеся с продуктом, выполнены из нержавеющей стали, что соответствует санитарным требованиям пищевых производств. Упаковка обеспечивается за счет использования термоусадочной пленки, которая запаивается термостойкими ножами из неадгезивного сплава. Остатки упаковочного материала автоматически убираются, что дает хороший обзор и чистоту рабочей поверхности. Габариты: 2985×830×1480 мм, вес — 485 кг.
Конструкция и принцип работы

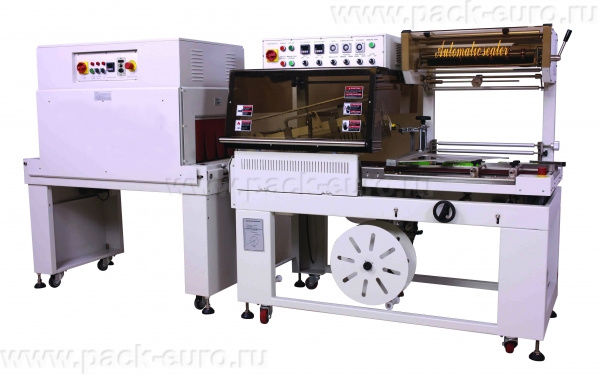

Комплекс GOLFPACK-5545TBB представляет собой единую напольную линию длиной 2985 мм, глубиной 830 мм и высотой 1480 мм. Вес оборудования составляет 485 кг. В составе линии последовательно расположены: подающий конвейер, узел обертывания пленкой с автоматической системой протяжки, L-образный запаечный узел с термостойкими ножами из неадгезивного сплава, термоусадочный тоннель и выходной конвейер.
Полный цикл полностью автоматизирован. Продукция укладывается оператором на подающий конвейер. Автоматическая система установки длины продукта с помощью новой системы протяжки пленки определяет размер каждого изделия или группы изделий и синхронизирует подачу пленки. Продукт обертывается термоусадочной пленкой. L-образный запаечный узел опускается, одновременно сваривая и обрезая пленку по переднему и правому краю. Функция перфорации пленки Multi Pin удаляет воздух из упаковки перед запайкой. Готовая упаковка автоматически передается в термоусадочный тоннель, где пленка равномерно усаживается при температуре до 200 °С. Остатки упаковочного материала автоматически удаляются, обеспечивая чистоту рабочей поверхности и хороший обзор.
Гибкость и удобство настроек позволяют быстро переходить с одного продукта на другой без потери качества упаковки. Перенастройка при смене типоразмера продукции занимает 5–10 минут. Элементы, соприкасающиеся с продуктом, выполнены из нержавеющей стали.
Ключевые технологические решения
Комплекс GOLFPACK-5545TBB оснащен рядом технологических решений, обеспечивающих высокое качество упаковки и стабильность работы:
- Автоматическая система установки длины продукта. Новая система протяжки пленки автоматически определяет длину продукта с помощью фотодатчиков и подбирает оптимальный расход пленки. Исключается перерасход материала и необходимость ручной перенастройки при смене типоразмера продукции. Экономия пленки достигает 10–15%.
- Высокоточная система контроля и регулировки температуры запайки. Терморегулятор с обратной связью удерживает заданную температуру запаечного узла с точностью ±1 °С. Шов получается герметичным, без пропусков и прожогов независимо от типа пленки.
- Функция перфорации пленки Multi Pin. Система прокалывает пленку в нескольких точках перед запайкой, удаляя воздух из упаковки. Исключается образование пузырей и складок, особенно важно для продукции со сложной формой или при групповой упаковке.
- Термостойкие ножи из неадгезивного сплава. Ножи изготовлены из специального сплава, исключающего прилипание расплавленной пленки. Не требуется тефлоновое покрытие. Срок службы ножей превышает 100 000 циклов.
- Автоматическое удаление остатков пленки. Обрезная лента и обрезки сматываются в рулон отдельным двигателем. Оператор не отвлекается на уборку рабочего стола.
Как выбрать автоматический термоусадочный комплекс: критерии для профессионала
Первый критерий — производительность. Комплекс выдает от 15 до 25 упаковок в минуту, что соответствует 900–1500 упаковкам в час. При объеме упаковки более 1500 единиц в час рекомендуется рассматривать двухпоточные линии.
Второй параметр — максимальные размеры упаковки. Максимальная длина (длина продукта + высота) — 500 мм, ширина (ширина продукта + высота) — 420 мм при высоте продукта не более 130 мм. Пример для коробки 350×280×100 мм: Д+В=450 мм допустимо, Ш+В=380 мм допустимо.
Третий критерий — тип продукции и материал соприкасающихся элементов. Все элементы, контактирующие с продуктом, выполнены из нержавеющей стали. Это позволяет упаковывать пищевые продукты без риска коррозии.
Четвертый параметр — напряжение питания. Комплекс работает от сети 380 В. Мощность 11,5 кВт требует отдельной силовой линии с автоматом на 25–30 А.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
GOLFPACK-5545TBB
|
|
Тип оборудования
|
автоматический термоусадочный комплекс
|
|
Производительность
|
15 – 25 шт/мин (900–1500 шт/ч)
|
|
Мощность
|
11,5 кВт
|
|
Напряжение питания
|
380 В
|
|
Максимальная длина упаковки (Д + В)
|
500 мм при H ≤ 130 мм
|
|
Максимальная ширина упаковки (Ш + В)
|
420 мм при H ≤ 130 мм
|
|
Максимальная высота продукта
|
130 мм
|
|
Габариты (Д×Ш×В)
|
2985 × 830 × 1480 мм
|
|
Вес
|
485 кг
|
|
Функция перфорации пленки
|
Multi Pin
|
|
Тип ножей
|
термостойкие, неадгезивный сплав
|
|
Материал элементов, контактирующих с продуктом
|
нержавеющая сталь
|
|
Автоматическое удаление обрезков
|
есть
|
|
Гарантия
|
12 месяцев
|
Преимущества оборудования
- Полностью автоматический цикл: подача, обертывание, запайка, отрезка, усадка. Оператор только укладывает продукцию на подающий конвейер. Все остальные операции выполняются автоматически. Производительность достигает 25 упаковок в минуту, что в 5–10 раз выше, чем на полуавтоматических линиях.
- Автоматическая система установки длины продукта с новой системой протяжки пленки. Система самостоятельно определяет длину изделия и подбирает оптимальный расход пленки. При смене типоразмера перенастройка не требуется. Экономия пленки достигает 10–15%.
- Высокоточная система контроля температуры запайки. Точность поддержания температуры составляет ±1 °С. Стабильность гарантирует одинаковое качество шва от первой до последней упаковки в смену.
- Функция перфорации пленки Multi Pin. Система прокалывает пленку перед запайкой, удаляя воздух. Упаковка получается плотной, без пузырей и складок. Особенно важно для продукции с неровной поверхностью.
- Термостойкие ножи из неадгезивного сплава. Специальный сплав исключает прилипание расплавленной пленки без использования тефлонового покрытия. Ресурс ножей — более 100 000 циклов.
- Элементы, соприкасающиеся с продуктом, из нержавеющей стали. Материал устойчив к коррозии, выдерживает регулярную санитарную обработку и не вступает в реакцию с продуктами питания.
Функция перфорации Multi Pin: удаление воздуха из упаковки
Ключевая особенность комплекса GOLFPACK-5545TBB — функция перфорации пленки Multi Pin. При упаковке продукции с неровной поверхностью или при групповой упаковке нескольких изделий между пленкой и продуктом может оставаться воздух. Это приводит к образованию пузырей, складок и ухудшению внешнего вида упаковки. Система Multi Pin прокалывает пленку в нескольких точках перед запайкой, через микроотверстия выходит воздух, и пленка плотно прилегает к продукту. Отверстия от игл остаются на участке шва и не нарушают герметичность.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене полуавтоматической линии на полностью автоматический комплекс GOLFPACK-5545TBB. При объеме 8000 упаковок в смену затраты на оплату труда 3–4 операторов на полуавтоматической линии составляют около 12 800 руб за смену. На автоматическом комплексе достаточно одного оператора с оплатой 3200 руб за смену. Экономия на зарплате — 9600 руб за смену, или 211 200 руб в месяц.
Дополнительный эффект — экономия пленки за счет автоматической установки длины продукта. При ручной перенастройке перерасход пленки составляет до 10–15%. Экономия материала при сменной загрузке 8000 упаковок — до 5000–8000 руб в смену.
Расчет носит информационный характер. Актуальная стоимость комплекса GOLFPACK-5545TBB указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 8 до 14 месяцев, при двухсменной работе — от 4 до 7 месяцев.
Вывод: автоматический термоусадочный комплекс GOLFPACK-5545TBB предназначен для крупных производственных предприятий с объемом упаковки от 5000 до 15 000 единиц в смену, стремящихся к полной автоматизации процесса. Главные преимущества — производительность до 25 упаковок в минуту, автоматическая подстройка под размер продукта, функция перфорации Multi Pin, ножи из неадгезивного сплава и элементы из нержавеющей стали. Компания Европактрейд поставляет оборудование с гарантией 12 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
