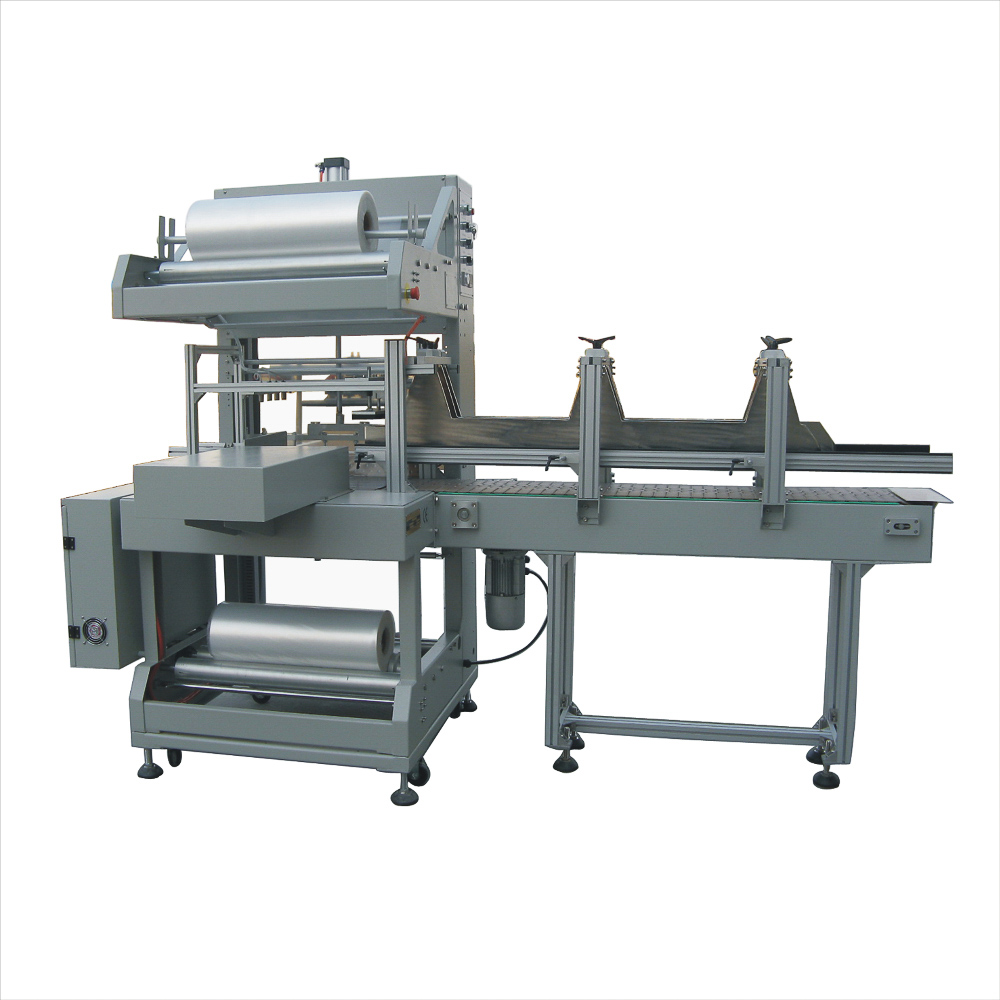

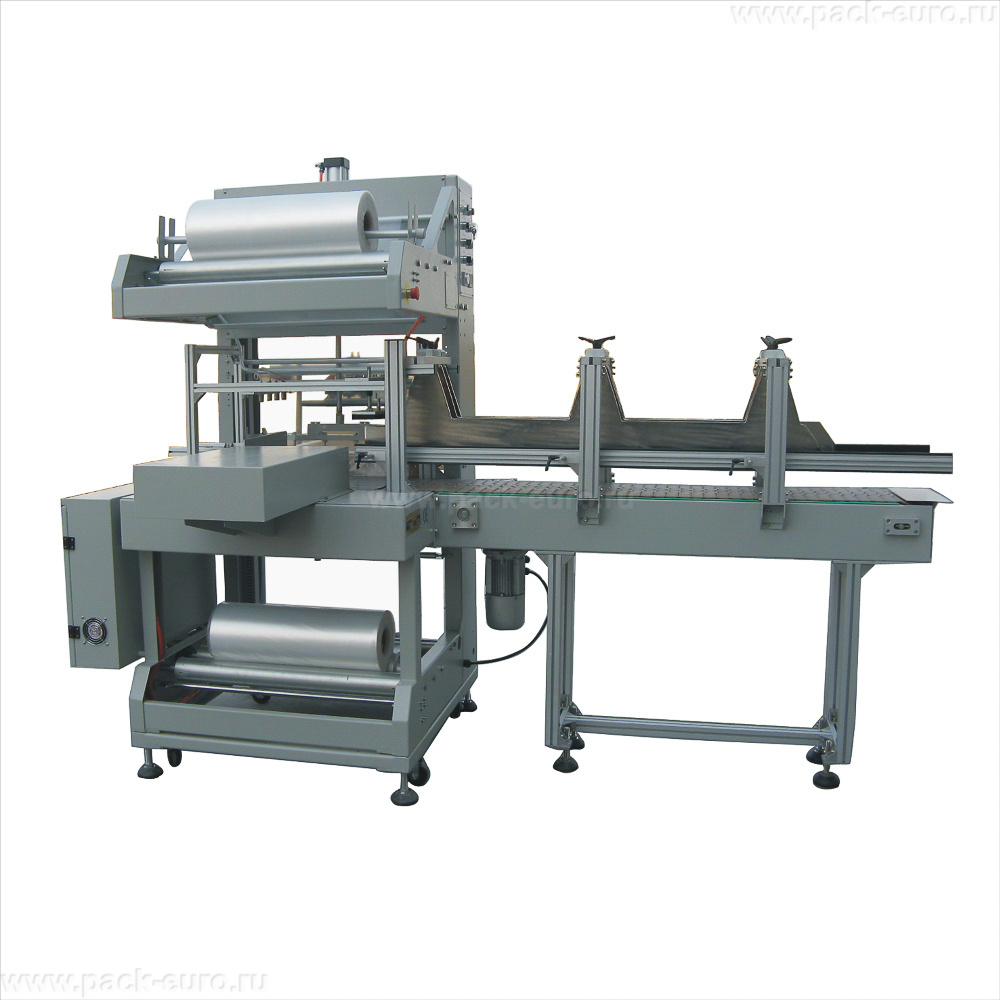

Автоматический нож для запайки и обрезки BSF-6030XI: групповая термоусадочная упаковка в составе линии
Автоматический нож для запайки и обрезки BSF-6030XI совместно с термоусадочным тоннелем BS-6040L применяется на производственных площадках, предприятиях пищевой промышленности, общественного питания и в торговле. Оборудование предназначено для упаковки в термоусадочную пленку продуктов питания, напитков, медицинских препаратов, металлоизделий, косметики и другой штучной продукции. Аппарат работает в автоматическом режиме в составе упаковочной линии.
Автоматический нож для запайки и обрезки BSF-6030XI оснащается правосторонним или левосторонним подающим конвейером — выбор конфигурации определяется планировкой вашего производства. Термоусадочный тоннель BS-6040L комплектуется сетчатым или роликовым конвейером. Уточняйте вариант исполнения у менеджеров компании Европактрейд.
Конструкция и принцип работы упаковочного автомата BSF-6030XI
Автомат формирует упаковку из термоусадочной пленки в непрерывном цикле. Продукция поступает на подающий конвейер, захватывается пленкой с верхнего и нижнего рулонов, после чего входит в зону продольной и поперечной сварки. Запаивающий нож одновременно выполняет герметизацию шва и отрезку готовой упаковки от общего полотна.
Основные узлы и комплектация
В базовую комплектацию входят подающий конвейер с возможностью левосторонней или правосторонней компоновки, запаечный узел со специально разработанным высококачественным ножом, система натяжения и подачи пленки, а также блок автоматики на базе программируемого логического контроллера Mitsubishi. PLC гарантирует слаженную работу всех систем автоматики.
- Подающий конвейер — доступна левосторонняя или правосторонняя установка. Максимальная нагрузка на конвейер — 40 кг. Высота входного конвейера регулируется в диапазоне 850±50 мм.
- Запаивающий нож — специальная конструкция обеспечивает равномерное давление по всей длине шва. Подходит для всех основных типов термоусадочных пленок: ПОФ, ПВХ, ПП, ПЕ.
- Система управления — PLC контроллер Mitsubishi обеспечивает точное позиционирование и синхронизацию скорости конвейера с циклом сварки.
Как выбрать автоматический нож для групповой упаковки: критерии для инженера
Первым делом оцените максимальные габариты упаковываемого предмета. Автоматический нож для запайки и обрезки BSF-6030XI работает с изделиями до 500×300×330 мм. Этого достаточно для групповой упаковки бутылок, банок, коробок в 2, 3 или 4 ряда.
Второй параметр — давление сжатого воздуха. Для штатной работы пневмосистемы требуется 7 кг/см². При падении давления ниже 6 кг/см² возможны непровары поперечного шва.
Третий аспект — совместимость с термоусадочным тоннелем. Модель BSF-6030XI проектно стыкуется с тоннелем BS-6040L. Размеры камеры тоннеля 1800×600×400 мм обеспечивают полную усадку пленки для изделий высотой до 330 мм. Скорость конвейера и температура нагрева тоннеля регулируются независимо.
Четвертый критерий — тип используемой пленки. Автомат работает со всеми основными термоусадочными материалами: ПОФ, ПВХ, ПП, ПЕ. Переход между типами пленки выполняется через настройки PLC-контроллера без замены узлов.
Технические характеристики BSF-6030XI
|
Параметр
|
Значение
|
|
Максимальный размер предмета для упаковки, мм
|
500×300×330
|
|
Давление сжатого воздуха, кг/см²
|
7
|
|
Скорость конвейера, м/мин
|
12
|
|
Максимальная нагрузка на конвейер, кг
|
40
|
|
Напряжение питания (нож), В
|
380
|
|
Мощность (нож), кВт
|
2
|
|
Высота входного конвейера, мм
|
850±50
|
|
Габариты ножа (Д×Ш×В), мм
|
1360×2120×1900
|
|
Вес ножа, кг
|
465
|
|
Производительность, шт/мин
|
12–14
|
|
Материал корпуса
|
Крашеная сталь
|
|
Установка
|
Напольная
|
|
Гарантия, месяцев
|
6
|
Преимущества оборудования
- Программируемый контроллер Mitsubishi — за счет использования промышленного PLC обеспечивается точность позиционирования ножа и синхронизация с конвейером. Погрешность срабатывания не превышает 5 мс, что критично при скорости упаковки до 14 штук в минуту.
- Совместимость со всеми типами термоусадочных пленок — автомат работает с ПОФ, ПВХ, ПП, ПЕ без замены запаечного узла. Перенастройка температуры и времени сварки выполняется через интерфейс контроллера.
- Регулируемая высота входного конвейера — диапазон 850±50 мм позволяет стыковать автомат с существующими транспортерными системами без доработки рамы.
- Высокая нагрузочная способность конвейера — до 40 кг на погонный метр позволяет упаковывать тяжелые групповые наборы, включая металлоизделия и стеклянную тару.
- Выбор направления подачи — левосторонняя или правосторонняя компоновка конвейера адаптирует оборудование под любую планировку производственного цеха.
Работа с термоусадочным тоннелем BS-6040L: полная усадка без деформации
Автоматический нож BSF-6030XI проектно работает в паре с термоусадочным тоннелем BS-6040L. После запайки и отрезки упаковка поступает в камеру тоннеля размерами 1800×600×400 мм, где под действием горячего воздуха пленка равномерно обтягивает продукт.
Особенности работы пары нож+тоннель:
- Скорость конвейера ножа и тоннеля синхронизирована по значению 12 м/мин — отсутствует натяжение пленки на переходе.
- Температура в камере тоннеля регулируется независимо от температуры запайки — это позволяет подбирать режим под конкретный тип пленки.
- При использовании сетчатого конвейера обеспечивается обдув упаковки со всех сторон. Роликовый конвейер применяется для тяжелых и устойчивых изделий.
Такая связка дает равномерную усадку без складок и ожогов пленки, что критично для упаковки пищевых продуктов и брендированной продукции.
Экономическая эффективность и окупаемость
Рассчитаем экономию при переходе с полуавтоматической упаковки на автоматический нож BSF-6030XI. На полуавтомате один оператор делает 300 упаковок в час. Автомат выдает 840 упаковок в час (14 шт/мин) — рост производительности в 2.8 раза. При зарплате оператора 500 рублей в час и двухсменной работе экономия на ФОТ составляет 500 × 2 × 20 × 1.8 = 36 000 рублей в месяц при высвобождении одного оператора.
Снижение расхода пленки за счет автоматической отсечки: полуавтоматическая резка дает перерасход 10% из-за ручного натяжения, автомат — 2%. Для линии с расходом 40 кг пленки в смену при цене 200 руб/кг экономия составляет 40 × 0.08 × 200 × 44 смены = 28 160 руб/мес. Суммарная экономия — 64 160 руб/мес. Стоимость оборудования уточняйте на сайте. Срок окупаемости для пищевого производства с двухсменной загрузкой составляет от 8 до 14 месяцев. Расчет носит ознакомительный характер, фактические цифры зависят от объемов выпуска и действующего тарифа на электроэнергию.
Автоматический нож для запайки и обрезки BSF-6030XI — это решение для групповой упаковки продукции в термоусадочную пленку на пищевых и непищевых производствах. Модель подходит инженерам и технологам, которым нужна стабильная работа с пленками ПОФ, ПВХ, ПП, ПЕ и возможность выбора направления подачи. Главные плюсы: PLC Mitsubishi, нагрузка на конвейер до 40 кг, производительность до 14 упаковок в минуту и совместимость с тоннелем BS-6040L. Выбирайте эту машину, если важна надежность автоматики и адаптация под 2, 3 или 4 ряда продукции.
Для подбора конфигурации подающего конвейера (левосторонняя или правосторонняя подача, сетчатый или роликовый конвейер тоннеля) и уточнения наличия оборудования свяжитесь со специалистами компании Европактрейд. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с учетом ваших задач по групповой упаковке.
