Автоматический нож для запайки BSF-5640LG (Customization): производительность до 1500 шт/ч, мощность 1,8 кВт, качающаяся запаечная рамка
Для предприятий, упаковывающих габаритные объекты в автоматическом режиме, стандартные L-образные ножи с вертикальным опусканием рамки не всегда обеспечивают идеальное качество шва из-за перекоса при контакте с продуктом. Автоматический нож для запайки BSF-5640LG (Customization) — это обновленная модификация, в которой запаечная рамка не опускается сверху вниз, а совершает качающееся движение. Такая конструкция обеспечивает высокое качество запайки даже на продукции со сложной формой. Производительность составляет до 1500 упаковок в час (60–1500 шт/ч в зависимости от размера) при мощности 1,8 кВт и напряжении питания 220 В. Рекомендованное давление воздуха — 0,5–0,8 мПа. Максимальные размеры упаковываемого предмета: ширина + высота менее 450 мм, ширина менее 400 мм, высота менее 120 мм, длина менее 350 мм. Минимальная ширина упаковки — до 50 мм.
В аппарате используются более качественные комплектующие мировых брендов. Современная система управления на базе PLC-контроллера позволяет подобрать точные настройки и обеспечивает их бесперебойное выполнение. Для работы необходим воздушный компрессор (не входит в комплектацию). Используется классическая L-образная схема запайки и отрезки, которая во всем мире считается наиболее стабильным механизмом для термоусадочных аппаратов.
Конструкция и принцип работы

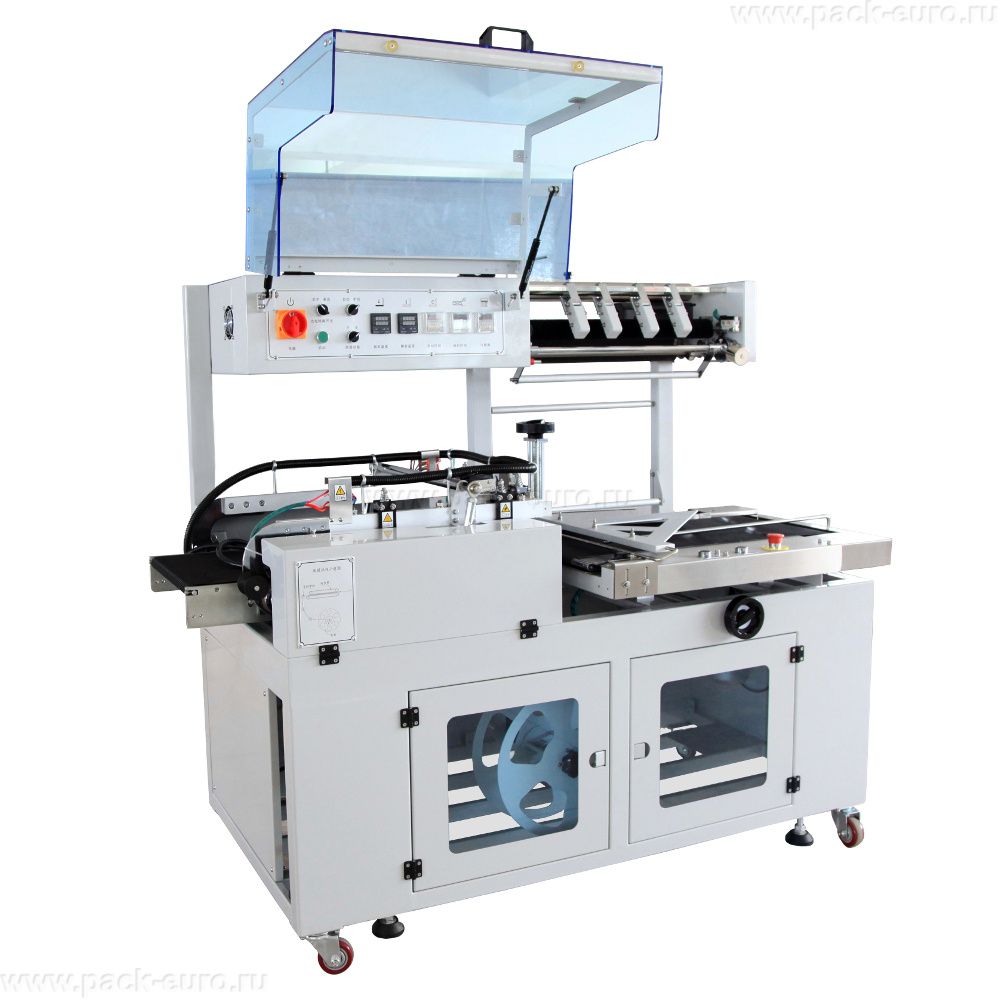

Аппарат BSF-5640LG выполнен в напольном исполнении. Габариты: 1770×830×1600 мм, вес нетто — 300 кг, вес брутто — 532 кг. Габариты в упаковке: 1960×1120×1850 мм. В составе оборудования: конвейерная лента для подачи продукции, L-образная запаечная рамка с качающимся механизмом, PLC-контроллер для настройки параметров, пневматическая система с давлением 0,5–0,8 мПа, приводная катушка для смотки обрезков пленки.
Ключевая особенность конструкции — запаечная рамка не опускается вертикально, а совершает качающееся движение. При контакте с продуктом рамка как бы обкатывает его, обеспечивая равномерное прилегание пленки по всей площади шва. Это особенно важно при упаковке продукции с неровной поверхностью или при групповой упаковке нескольких предметов. Классическая L-образная схема запайки и отрезки одновременно сваривает и обрезает пленку по переднему и правому краю. Левый и задний края формируются из сгиба рукавной пленки.
PLC-контроллер управляет всеми параметрами процесса: температурой нагрева, временем запайки, скоростью конвейера, синхронизацией качающегося механизма. Система позволяет подобрать точные настройки под конкретный тип продукции и пленки и обеспечивает их бесперебойное выполнение от цикла к циклу. Пневматическая система с давлением 0,5–0,8 мПа приводит в движение качающийся механизм и обеспечивает необходимое усилие прижима. Компрессор не входит в комплектацию.
Качающаяся запаечная рамка: преимущества для качественной запайки
Ключевая особенность обновленной модификации BSF-5640LG — качающийся механизм запаечной рамки. В стандартных автоматических L-ножиках рамка опускается вертикально. При контакте с продуктом возможен перекос, особенно если продукт имеет неровную поверхность или если несколько предметов упакованы вместе с разной высотой.
Качающийся механизм работает следующим образом:
- Рамка опускается не строго вертикально, а с небольшим качанием по дуге.
- При контакте с продуктом рамка самоцентрируется, подстраиваясь под форму изделия.
- Давление распределяется равномерно по всей площади запайки, независимо от неровностей продукта.
- Пленка прилегает плотно по всей длине шва, исключая зоны недопоя.
Преимущества качающейся рамки:
- Высокое качество запайки на продукции со сложной формой.
- Возможность групповой упаковки предметов разной высоты.
- Снижение процента брака при упаковке неровных или мягких продуктов.
- Меньшая нагрузка на продукт — рамка не бьет по изделию, а плавно обкатывает его.
Как выбрать автоматический нож для запайки: критерии для профессионала
Первый критерий — максимальные размеры упаковки. У модели BSF-5640LG ограничения: ширина + высота менее 450 мм, ширина менее 400 мм, высота менее 120 мм, длина менее 350 мм. Пример для коробки 300×300×100 мм: Ш+В=400 мм (допустимо), ширина 300 мм (допустимо), высота 100 мм (допустимо), длина 300 мм (допустимо). Для продукции длиннее 350 мм эта модель не подходит.
Второй параметр — производительность. От 60 до 1500 упаковок в час в зависимости от размера продукции. При упаковке мелких изделий (длина 100–150 мм) достигается максимальная производительность. При упаковке крупных изделий (длина 300–350 мм) производительность снижается до 60–100 упаковок в час.
Третий критерий — давление воздуха. Для работы требуется пневмомагистраль с давлением 0,5–0,8 мПа. Компрессор не входит в комплектацию. Убедитесь в наличии источника сжатого воздуха с достаточной производительностью.
Четвертый параметр — тип движения запаечной рамки. Качающийся механизм обеспечивает лучшее качество запайки на продукции со сложной формой. Если вы упаковываете стандартные ровные коробки, может быть достаточно вертикального опускания.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSF-5640LG (Customization)
|
|
Тип оборудования
|
автоматический нож для запайки (качающаяся рамка)
|
|
Производительность
|
60 – 1500 шт/ч (зависит от размера)
|
|
Мощность
|
1,8 кВт
|
|
Напряжение питания
|
220 В
|
|
Давление воздуха (требуемое)
|
0,5 – 0,8 мПа
|
|
Максимальные размеры упаковки (Ш+В, Ш, В, Д)
|
450 мм / 400 мм / 120 мм / 350 мм
|
|
Минимальная ширина упаковки
|
до 50 мм
|
|
Тип движения запаечной рамки
|
качающаяся (самоцентрирующаяся)
|
|
Управление
|
PLC-контроллер
|
|
Схема запайки
|
L-образная (классическая, стабильная)
|
|
Габариты (Д×Ш×В)
|
1770 × 830 × 1600 мм
|
|
Вес нетто / брутто
|
300 кг / 532 кг
|
|
Габариты в упаковке (Д×Ш×В)
|
1960 × 1120 × 1850 мм
|
|
Гарантия
|
6 месяцев
|
Преимущества оборудования
- Качающаяся запаечная рамка — обновленная конструкция. В отличие от стандартных ножей с вертикальным опусканием, рамка совершает качающееся движение, самоцентрируясь по продукту. Обеспечивает высокое качество запайки на продукции со сложной формой и при групповой упаковке предметов разной высоты. Плавное движение снижает нагрузку на продукт и исключает повреждение.
- Более качественные комплектующие мировых брендов. В обновленной модификации используются компоненты ведущих мировых производителей. Повышенная надежность и ресурс работы. Снижение частоты отказов и простоев. Увеличение межсервисного интервала.
- PLC-контроллер для точной настройки параметров. Позволяет подобрать максимально точные настройки температуры, времени запайки и скорости конвейера под конкретный тип продукции. Сохранение настроек для разных типов пленки и изделий. Бесперебойное выполнение параметров от цикла к циклу.
- Классическая L-образная схема запайки и отрезки. Считается во всем мире наиболее стабильным механизмом для термоусадочных аппаратов. Одновременная сварка и обрезка пленки по переднему и правому краю. Левый и задний края формируются из сгиба рукавной пленки. Высокая стабильность и качество шва.
- Широкий диапазон производительности: от 60 до 1500 упаковок в час. При упаковке мелких изделий (длина 100–150 мм) достигается максимальная производительность 1500 шт/ч. При упаковке крупных изделий (длина 300–350 мм) производительность составляет 60–100 шт/ч. Гибкость под разные типы продукции.
- Питание от сети 220 В при мощности 1,8 кВт. Подключение к стандартной розетке. Не требуется трехфазный ввод 380 В. Экономия на подключении и возможность установки в помещениях без промышленной электрики.
Качающаяся запаечная рамка: технология самоцентрирования для сложных форм
Стандартные автоматические L-ножи имеют рамку, которая опускается строго вертикально. При упаковке продукции с неровной поверхностью, мягких продуктов или при групповой упаковке нескольких предметов с разной высотой возникает риск перекоса рамки. В результате пленка прилегает неравномерно, появляются зоны недопоя по краям.
Обновленная модификация BSF-5640LG использует качающийся механизм:
- Запаечная рамка закреплена на шарнирном соединении, допускающем небольшое качание.
- При опускании рамка движется не строго вертикально, а по дуге малого радиуса.
- При контакте с продуктом рамка самоцентрируется — поворачивается на небольшой угол, подстраиваясь под форму изделия.
- Давление распределяется равномерно по всей площади L-образного шва.
Преимущества для оператора и качества упаковки:
- Стабильное качество шва даже при групповой упаковке предметов разной высоты.
- Возможность упаковки мягких продуктов, которые деформируются при вертикальном ударе рамки.
- Снижение процента брака на продукции сложной формы.
- Меньший износ механизма за счет плавного самоцентрирования.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене полуавтоматического L-ножа на автоматический BSF-5640LG с качающейся рамкой. При объеме 4000 упаковок в смену на полуавтоматическом ноже оператор тратит 8–10 секунд на упаковку с учетом ручного опускания и подъема рамки. На автоматическом BSF-5640LG цикл занимает 4–5 секунд. Экономия времени на 4000 упаковках — 3,3–5,5 часа в смену. При ставке оператора 400 руб/час экономия на оплате труда составляет 1320–2200 руб за смену, или 29 000–48 400 руб в месяц.
Дополнительный эффект — снижение брака за счет качающегося механизма. При упаковке продукции со сложной формой или групповой упаковке процент брака снижается с 2–3% до 0,3–0,5%. Экономия на переупаковке и потерянной продукции — 500–1000 руб в смену, 11 000–22 000 руб в месяц.
Расчет носит информационный характер. Актуальная стоимость автоматического ножа для запайки BSF-5640LG (Customization) указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 6 до 12 месяцев.
Вывод: автоматический нож для запайки BSF-5640LG (Customization) с качающейся запаечной рамкой предназначен для предприятий с объемом упаковки от 2000 до 8000 единиц в смену, упаковывающих продукцию со сложной формой или выполняющих групповую упаковку. Главные преимущества — качающаяся рамка для самоцентрирования по продукту, производительность до 1500 упаковок в час, PLC-контроллер, классическая L-образная схема, питание от 220 В. Компания Европактрейд поставляет обновленную модификацию с комплектующими мировых брендов.
