Автоматический нож для запайки BSF-5640LV для ПЭ (PE) пленок: производительность 1200–1800 шт/ч, мощность 1,8 кВт, вертикальный узел запайки
Для предприятий, упаковывающих продукцию в полиэтиленовую термоусадочную пленку и требующих полной автоматизации процесса, стандартные L-образные ножи с горизонтальным расположением сварочного узла не всегда обеспечивают стабильное качество шва на эластичном материале. Автоматический нож для запайки BSF-5640LV для ПЭ (PE) пленок — это модель серии высокоскоростных ножей с L-образной формой и узлом запайки вертикального типа. Производительность составляет от 1200 до 1800 упаковок в час (0–30 упаковок в минуту в зависимости от размера) при мощности 1,8 кВт и напряжении питания 220 В. Максимальные размеры упаковываемого предмета: ширина + высота менее 450 мм, ширина менее 400 мм, длина менее 350 мм. Минимальная ширина упаковки — до 50 мм. Тип привода — пневматический (компрессор не входит в комплект).
Модель совместима для работы с ПЭ пленкой, подходит для упаковки габаритных изделий, может использоваться для штучной и групповой упаковки. Одна машина может быть пригодна для работы как с PE, так и с POF пленкой, однако для перехода режима работы с одной пленки на другую необходима замена всего узла запайки, что требует времени и может быть выполнена только квалифицированным персоналом. Выполняемые операции: формирование упаковки из полурукава пленки, запайка шва, обрезка.
Конструкция и принцип работы

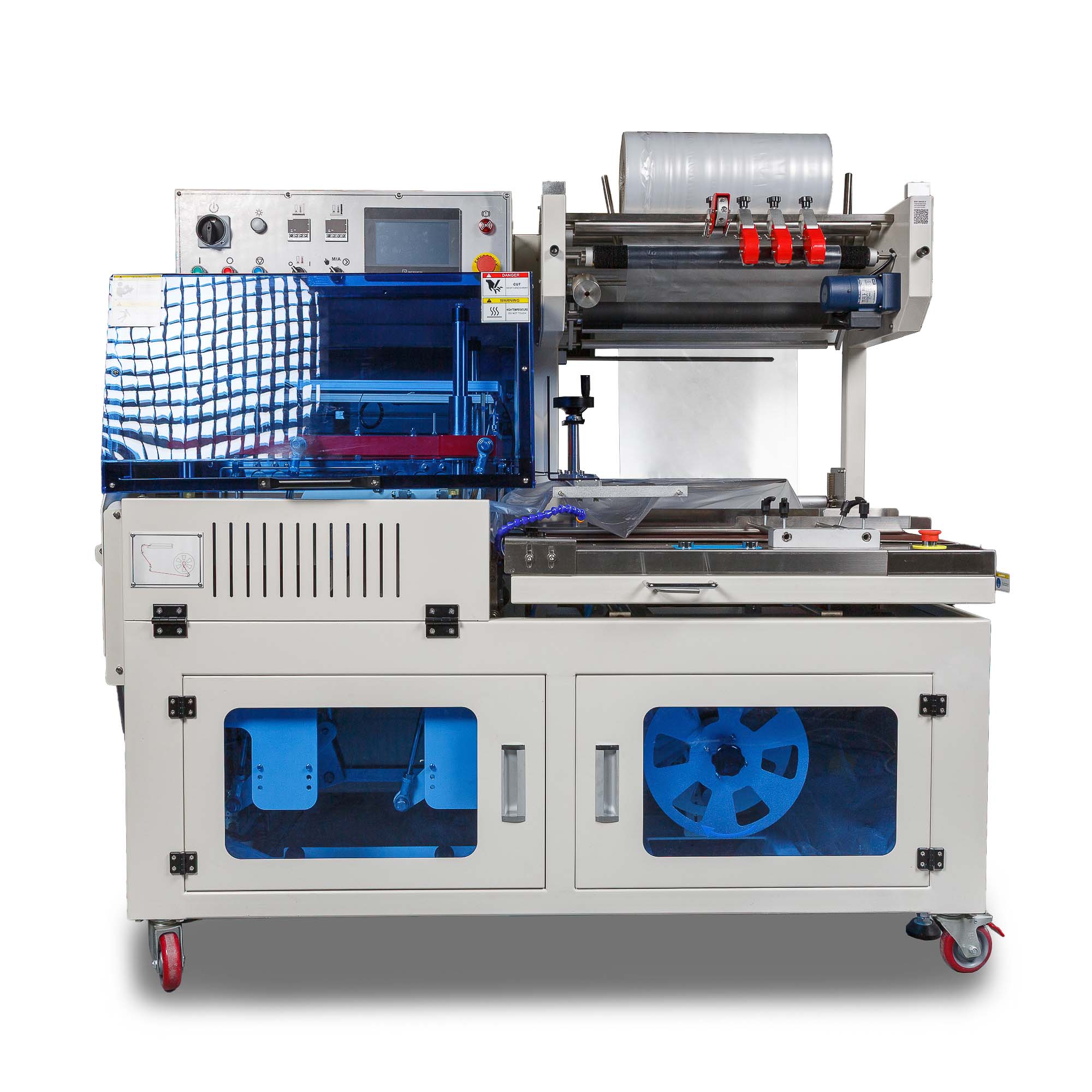

Аппарат BSF-5640LV выполнен в напольном исполнении. Габариты: 1770×910×1600 мм, вес нетто — 400 кг, вес брутто — 603 кг. Габариты в упаковке: 1950×1120×1840 мм. В составе оборудования: конвейерная лента для подачи продукции, L-образный запаечный узел вертикального типа, пневматический привод, PLC-контроллер, приводная катушка для смотки обрезков пленки.
Ключевая особенность конструкции — узел запайки вертикального типа. В отличие от стандартных горизонтальных узлов, где рамка опускается сверху, здесь сварочный узел расположен вертикально. Это обеспечивает лучшее качество запайки на полиэтиленовой пленке, которая более эластична и требует точного дозирования усилия прижима. Высота продукта выбирается при заказе оборудования из трех вариантов: менее 190 мм, менее 140 мм (базовая), менее 90 мм. В зависимости от выбранной высоты продукта высота расположения шва также варьируется: 60 мм, 40 мм, 20 мм соответственно.
Принцип работы: продукт подается на конвейерную ленту. Пневматический привод с давлением, обеспечиваемым внешним компрессором (не входит в комплект), приводит в движение вертикальный запаечный узел. L-образный нож одновременно сваривает и обрезает пленку по переднему и правому краю. Левый и задний края формируются из сгиба рукавной пленки. Вертикальное расположение узла обеспечивает равномерное распределение давления по всей площади шва, что особенно важно для эластичной ПЭ пленки. Производительность зависит от размеров продукта и составляет от 0 до 30 упаковок в минуту.
Конструкция более сложная по сравнению с аналогичными моделями линейки, что обусловлено использованием вертикального узла запайки и необходимостью точной настройки параметров для ПЭ пленки. Для перехода с ПЭ на POF пленку требуется замена всего узла запайки, что выполняется только квалифицированным персоналом.
Вертикальный узел запайки: преимущества для полиэтиленовой пленки
Ключевая особенность модели BSF-5640LV — узел запайки вертикального типа. Стандартные автоматические L-ножи используют горизонтальное опускание рамки. При работе с эластичной полиэтиленовой пленкой горизонтальная рамка может создавать неравномерное давление по длине шва из-за упругости материала.
Вертикальный узел запайки имеет следующие преимущества:
- Равномерное распределение давления. Вертикальное расположение обеспечивает одинаковое усилие по всей длине шва 400×500 мм. Эластичная ПЭ пленка не вытягивается и не рвется при запайке.
- Выбор высоты продукта при заказе. Доступны три варианта высоты продукта: менее 190 мм, менее 140 мм (базовая), менее 90 мм. Высота расположения шва варьируется соответственно: 60 мм, 40 мм, 20 мм.
- Упаковка габаритных изделий. Максимальные размеры упаковки: ширина + высота менее 450 мм, ширина менее 400 мм, длина менее 350 мм. Минимальная ширина упаковки — до 50 мм.
- Совместимость с ПЭ пленкой. Вертикальный узел оптимизирован для работы с полиэтиленом, но при замене узла может использоваться с POF пленкой.
Как выбрать автоматический нож для запайки ПЭ пленки: критерии для профессионала
Первый критерий — тип пленки. Модель BSF-5640LV специализирована для работы с полиэтиленовой ПЭ пленкой. Если вы планируете упаковывать преимущественно в ПЭ, эта модель оптимальна. При частой смене между ПЭ и POF рекомендуется приобрести два отдельных аппарата под разные задачи.
Второй параметр — максимальные размеры упаковки. Ширина + высота менее 450 мм, ширина менее 400 мм, длина менее 350 мм, минимальная ширина до 50 мм. Пример для коробки 300×300×100 мм: Ш+В=400 мм (допустимо), ширина 300 мм (допустимо), длина 300 мм (допустимо). Для продукции длиннее 350 мм или шире 400 мм эта модель не подходит.
Третий критерий — высота продукта при заказе. Доступны три варианта: менее 190 мм, менее 140 мм, менее 90 мм. Выберите вариант, соответствующий вашей продукции. Высота расположения шва будет 60 мм, 40 мм или 20 мм соответственно. Выбор делается при заказе.
Четвертый параметр — производительность. От 1200 до 1800 упаковок в час (0–30 упаковок в минуту в зависимости от размера). При упаковке мелких изделий достигается максимальная производительность. При упаковке крупных изделий производительность снижается.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSF-5640LV для ПЭ (PE) пленок
|
|
Тип оборудования
|
автоматический нож для запайки (вертикальный узел)
|
|
Производительность
|
1200 – 1800 шт/ч (0–30 шт/мин)
|
|
Мощность
|
1,8 кВт
|
|
Напряжение питания
|
220 В
|
|
Тип привода
|
пневматический (компрессор не входит в комплект)
|
|
Тип ножей
|
вертикальный
|
|
Высота продукта (на выбор при заказе)
|
В < 190 мм / В < 140 мм (базовая) / В < 90 мм
|
|
Высота расположения шва
|
60 мм / 40 мм / 20 мм (соответственно)
|
|
Максимальные размеры упаковки (Ш+В, Ш, Д)
|
450 мм / 400 мм / 350 мм
|
|
Минимальная ширина упаковки
|
до 50 мм
|
|
Тип пленки
|
PE (ПЭ), POF (требуется замена узла)
|
|
Габариты (Д×Ш×В)
|
1770 × 910 × 1600 мм
|
|
Вес нетто / брутто
|
400 кг / 603 кг
|
|
Габариты в упаковке (Д×Ш×В)
|
1950 × 1120 × 1840 мм
|
|
Гарантия
|
6 месяцев
|
Преимущества оборудования
- Вертикальный узел запайки для ПЭ пленки. Специализированная конструкция для работы с полиэтиленовой пленкой, которая более эластична и требует точного дозирования усилия прижима. Вертикальное расположение обеспечивает равномерное распределение давления по всей длине шва. Исключается вытягивание и разрыв пленки при запайке.
- Выбор высоты продукта при заказе (три варианта). Доступны варианты для продукции высотой менее 190 мм, менее 140 мм (базовая), менее 90 мм. Высота расположения шва варьируется соответственно: 60 мм, 40 мм, 20 мм. Оптимальная настройка под конкретную продукцию без необходимости полной замены оборудования.
- Упаковка габаритных изделий и минимальная ширина до 50 мм. Максимальные размеры: Ш+В менее 450 мм, Ш менее 400 мм, Д менее 350 мм. Позволяет упаковывать широкий спектр продукции. Минимальная ширина 50 мм подходит для упаковки узких длинных изделий.
- Производительность 1200–1800 упаковок в час (0–30 упаковок в минуту). При упаковке мелких изделий достигается максимальная производительность 30 уп/мин. При упаковке крупных изделий производительность снижается. За 8-часовую смену аппарат обрабатывает до 14 400 упаковок.
- Пневматический привод и совместимость с POF пленкой (с заменой узла). Пневматический привод обеспечивает стабильное усилие прижима на каждом цикле. При замене узла запайки машина может работать с POF пленкой. При частой смене между ПЭ и POF рекомендуется приобрести два отдельных аппарата.
- Питание от сети 220 В при мощности 1,8 кВт. Подключение к стандартной розетке. Не требуется трехфазный ввод 380 В. Экономия на подключении и возможность установки в помещениях без промышленной электрики.
Вертикальный узел запайки: особенности настройки для полиэтиленовой пленки
Полиэтиленовая пленка имеет физические свойства, отличающиеся от ПВХ и ПОФ. Она более эластична, имеет более высокую температуру плавления и требует большего усилия прижима для формирования герметичного шва. Стандартные горизонтальные L-ножи часто не справляются с ПЭ пленкой из-за неравномерного распределения давления.
Вертикальный узел запайки BSF-5640LV решает эти проблемы:
- Давление прижима распределяется равномерно по всей длине шва 400×500 мм за счет вертикальной конструкции.
- Эластичная ПЭ пленка не вытягивается и не рвется при запайке.
- Выбор высоты продукта при заказе позволяет оптимизировать положение шва для минимизации расхода пленки.
Важное ограничение: одна машина может быть пригодна для работы как с PE, так и с POF пленкой, однако для перехода режима работы с одной пленки на другую необходима замена всего узла запайки. Это требует времени и может быть выполнена только квалифицированным персоналом. Если предполагается частый переход с одной пленки на другую, использовать одну машину не рекомендуется. В этом случае лучше приобрести два отдельных аппарата под разные технологические задачи.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене полуавтоматического L-ножа на автоматический BSF-5640LV для упаковки в ПЭ пленку. При объеме 6000 упаковок в смену на полуавтоматическом ноже оператор тратит 8–10 секунд на упаковку с учетом ручного опускания и подъема рамки. На автоматическом BSF-5640LV цикл занимает 4–5 секунд. Экономия времени на 6000 упаковках — 5–8 часов в смену. При ставке оператора 400 руб/час экономия на оплате труда составляет 2000–3200 руб за смену, или 44 000–70 400 руб в месяц.
Дополнительный эффект — снижение брака за счет вертикального узла запайки. При упаковке в ПЭ пленку на горизонтальных ножах процент брака из-за неравномерного шва достигает 2–3%. На BSF-5640LV — 0,3–0,5%. Экономия на переупаковке и потерянной продукции — 500–1000 руб в смену, 11 000–22 000 руб в месяц.
Расчет носит информационный характер. Актуальная стоимость автоматического ножа для запайки BSF-5640LV для ПЭ пленок указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 6 до 12 месяцев.
Вывод: автоматический нож для запайки BSF-5640LV для ПЭ (PE) пленок с вертикальным узлом запайки предназначен для предприятий с объемом упаковки от 3000 до 10 000 единиц в смену, упаковывающих продукцию в полиэтиленовую пленку. Главные преимущества — вертикальный узел для равномерной запайки ПЭ, выбор высоты продукта при заказе, производительность до 1800 упаковок в час, упаковка габаритных изделий до 350×400×190 мм, пневматический привод. Компания Европактрейд поставляет оборудование с гарантией 6 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
