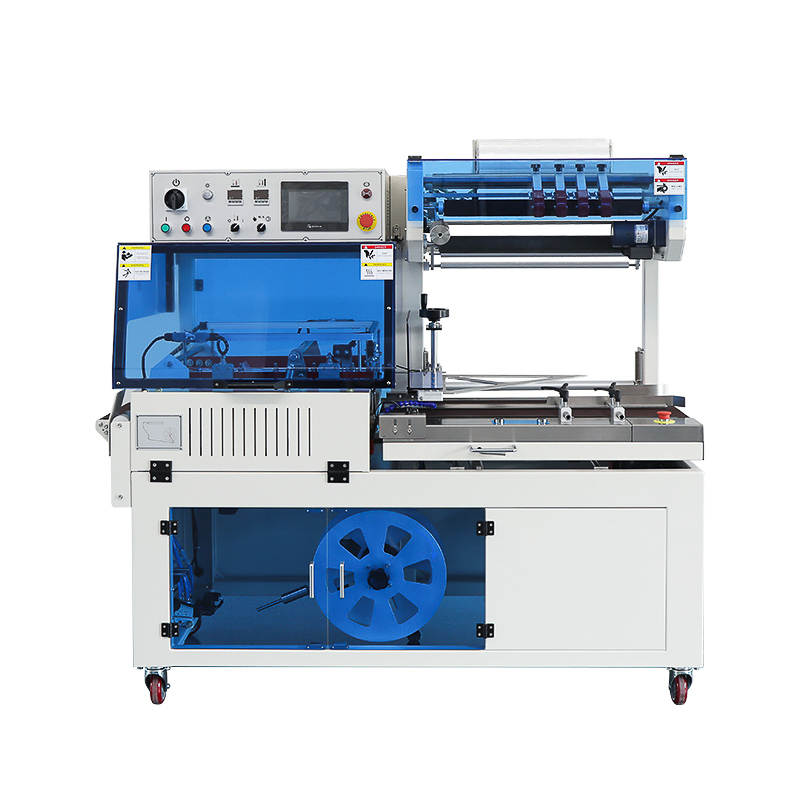

Автоматический нож для запайки и обрезки BSF-5640LG: электрический L-образный упаковщик без компрессора
Автоматический нож для запайки и обрезки BSF-5640LG — это оборудование для упаковки продуктов питания, косметических и фармацевтических средств, книг, игрушек, канцелярии и прочей штучной продукции. В основе машины лежит L-образная схема запаивания, которая считается самой надежной и стабильной среди всех типов термоусадочных автоматов. Модель работает без подключения пневмокомпрессора — сервоприводное управление обеспечивает бесперебойную работу за счет электрических приводов.
Ключевое отличие данной модели — полная электрическая схема работы. В отличие от пневматических аналогов, BSF-5640LG не требует подключения к линии сжатого воздуха. Это снижает эксплуатационные расходы и позволяет устанавливать оборудование в любом помещении без компрессорной установки. Мощность машины составляет 4.5 кВт, расчетная производительность — до 38 упаковок в минуту.
Конструкция и принцип работы автоматического ножа BSF-5640LG
Принцип работы построен на классической L-образной запайке. Изделие поступает на конвейер, пленка оборачивает его сверху и снизу. Затем L-образный нож опускается, одновременно выполняя продольную и поперечную сварку, а также отрезку готовой упаковки от полотна. Весь цикл управляется через сенсорную панель с возможностью настройки параметров: задержка срабатывания ножа в начале и в конце упаковки, время запайки пленки и другие параметры. Можно создавать собственные режимы и сохранять их для повторного использования.
Основные узлы и комплектация
В базовую комплектацию входят рабочий стол с конвейером, L-образный запаечный узел, система подачи пленки, сервоприводной механизм подъема ножа и сенсорная панель управления. Корпус выполнен из окрашенной стали. Машина работает с пленками ПВХ и ПОФ толщиной 15-25 мкм, максимальная ширина рулона — до 550 мм.
- Электрический сервопривод — в отличие от пневматических аналогов, подъем и опускание ножа выполняются сервоприводом. Отсутствие пневмоцилиндров и компрессора снижает уровень шума и исключает расходы на обслуживание пневмосистемы.
- L-образный запаечный узел — классическая схема, признанная наиболее стабильной для термоусадочного оборудования. Исключает появление непроваров и микроотверстий в зоне пересечения продольного и поперечного швов. Длина поперечной запайки — 400 мм, продольной — 500 мм.
- Сенсорная панель управления — позволяет настраивать задержку срабатывания ножа в начале и в конце упаковки, время запайки пленки и другие параметры. Возможно создание и сохранение пользовательских режимов для разных типов продукции.
Как выбрать электрический L-образный нож: критерии для инженера
Первым делом оцените необходимость пневмоподключения. Автоматический нож для запайки и обрезки BSF-5640LG работает без сжатого воздуха за счет сервоприводного управления. Если в вашем цеху нет компрессорной установки или вы хотите снизить уровень шума, эта модель оптимальна. Отсутствие пневмоцилиндров также сокращает затраты на обслуживание.
Второй параметр — совместимость с вашей продукцией. Рекомендованные габариты товара: длина менее 400 мм, ширина менее 350 мм, высота менее 130 мм. Важны также суммы размеров: Ш+В менее 420 мм, Д+В менее 500 мм. Максимальный вес товара на конвейере — до 20 кг. При соблюдении этих условий оборудование работает в расчетном режиме без перегрузок.
Третий критерий — тип пленки. Машина предназначена для ПВХ и ПОФ пленки толщиной 15-25 мкм. Для полиэтиленовой пленки (ПЭ) модель не подходит, так как температура запайки ПЭ выше, чем у ПВХ и ПОФ.
Четвертый аспект — производительность. Расчетная скорость до 38 упаковок в минуту. Это более 2000 упаковок в час, что достаточно для средних и крупных производственных линий. Высокая скорость достигается за счет сервопривода и синхронизации движений конвейера.
Технические характеристики автоматического ножа BSF-5640LG
|
Параметр
|
Значение
|
|
Тип привода
|
Электрический сервопривод
|
|
Напряжение питания, В
|
380
|
|
Общая мощность, кВт
|
4.5
|
|
Расчетная производительность, шт/мин
|
до 38
|
|
Упаковочный материал
|
ПВХ / ПОФ
|
|
Рекомендованная толщина пленки, мкм
|
15-25
|
|
Максимальная ширина рулона пленки, мм
|
550
|
|
Длина поперечной запайки, мм
|
400
|
|
Длина продольной запайки, мм
|
500
|
|
Максимальный вес товара, кг
|
20
|
|
Вес нетто, кг
|
500
|
|
Вес брутто, кг
|
550
|
|
Габариты (Д×Ш×В), мм
|
1770×830×1660
|
|
Габариты в упаковке (Д×Ш×В), мм
|
1950×1120×1840
|
Преимущества оборудования
- Полностью электрический привод без пневматики — за счет сервоприводного управления машина не требует подключения к компрессору и линии сжатого воздуха. Это снижает эксплуатационные расходы, уровень шума и упрощает установку оборудования в любом помещении.
- L-образная схема запайки — классическая схема исключает появление микроотверстий и непроваров в зоне пересечения продольного и поперечного швов. Это особенно важно для упаковки пылящих товаров, мелкодисперсных материалов и продукции с острыми углами.
- Высокая производительность до 38 упаковок в минуту — за счет синхронизации движения конвейера и сервопривода ножа оборудование работает на скорости более 2000 упаковок в час. Это в 3-4 раза быстрее полуавтоматических аналогов.
- Сенсорная панель с сохранением режимов — оператор настраивает задержку срабатывания ножа, время запайки и другие параметры. Созданные режимы сохраняются и могут быть быстро загружены при смене типоразмера продукции.
- Низкий уровень шума — отсутствие пневмоцилиндров и клапанов сброса воздуха делает работу машины значительно тише пневматических аналогов. Оборудование может устанавливаться в помещениях с высокими требованиями по шумоизоляции.
Электрический сервопривод против пневматики: преимущества безкомпрессорной схемы
Большинство автоматических L-образных ножей используют пневматические цилиндры для подъема и опускания запаечного узла. Это требует наличия компрессорной установки в цеху, системы фильтрации и осушки воздуха, а также регулярного обслуживания пневмолиний. Уровень шума при сбросе воздуха достигает 85-90 дБ.
Почему электрический привод BSF-5640LG выгоднее:
- Отсутствие компрессора — экономия на оборудовании и монтаже от 50 000 до 150 000 рублей.
- Нет расходов на обслуживание пневмосистемы — замена фильтров, осушка воздуха, ремонт цилиндров.
- Уровень шума не превышает 65 дБ — установка возможна в помещениях с открытыми рабочими зонами.
- Сервопривод обеспечивает точное позиционирование ножа с погрешностью менее 0.5 мм.
Электрическая схема также снижает энергопотребление в режиме ожидания: двигатель включает аппарат разом, а не держит пневмоцилиндр под давлением.
Экономическая эффективность и окупаемость
Рассчитаем экономию при переходе с полуавтоматического L-образного ножа на автоматический BSF-5640LG. На полуавтомате оператор делает до 10 упаковок в минуту. Автомат выдает до 38 упаковок в минуту — рост производительности в 3.8 раза. При зарплате оператора 500 рублей в час и двухсменной работе экономия на ФОТ составляет 500 × 2 × 20 × 2.8 = 56 000 рублей в месяц при высвобождении одного оператора.
Экономия за счет отсутствия компрессора: покупка и установка компрессора для пневматического аналога стоит от 70 000 рублей, плюс ежегодное обслуживание 15 000 рублей. При сроке службы 5 лет экономия составляет 70 000 + 5 × 15 000 = 145 000 рублей. Суммарная экономия на ФОТ за 5 лет — 56 000 × 12 × 5 = 3 360 000 рублей. Стоимость оборудования уточняйте на сайте. Срок окупаемости для производства с двухсменной работой составляет от 4 до 8 месяцев. Расчет носит ознакомительный характер, фактические цифры зависят от объема выпуска и стоимости оборудования.
Автоматический нож для запайки и обрезки BSF-5640LG — это решение для средних и крупных производств, которым нужна высокоскоростная L-образная упаковка без подключения к пневмосистеме. Модель подходит инженерам и руководителям упаковочных участков, ценящих низкий уровень шума и экономию на обслуживании. Главные плюсы: электрический сервопривод без компрессора, производительность до 38 упаковок/мин, сенсорная панель с сохранением режимов, L-образная запайка с длиной швов 400×500 мм.
Для консультации по настройке параметров под вашу продукцию и уточнения наличия автоматического ножа BSF-5640LG свяжитесь со специалистами компании Европактрейд. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с учетом ваших задач по автоматической упаковке.
