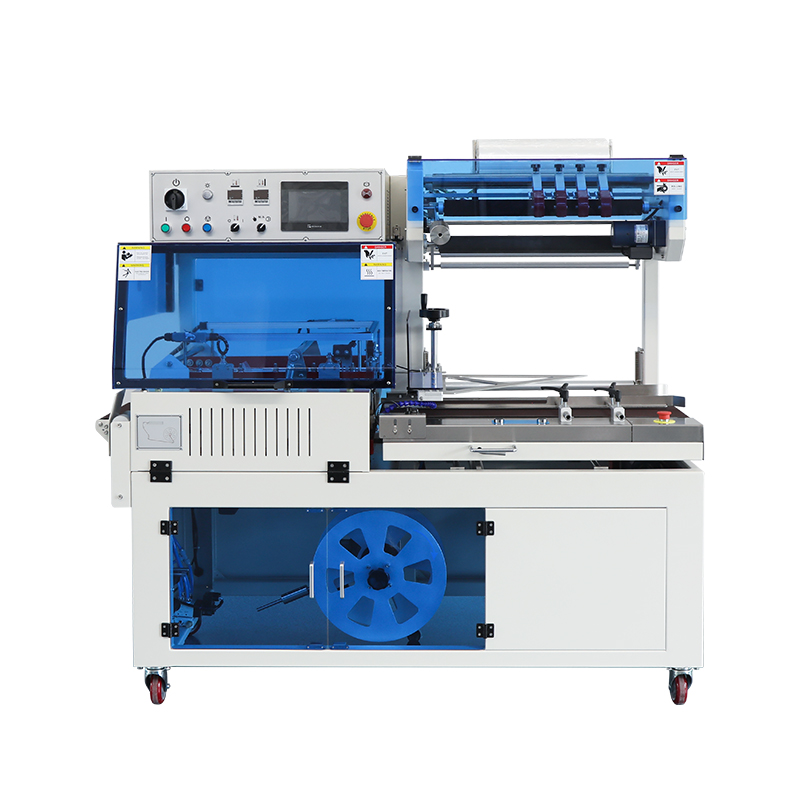

Автоматический нож для запайки и обрезки BSF-5640LG (bubble, кастомизация H 120 мм): электрический L-образный упаковщик для продукции увеличенной высоты
Автоматический нож для запайки и обрезки BSF-5640LG (bubble, customization H 120 мм) — это специализированная версия базовой модели BSF-5640LG с увеличенной рабочей высотой до 120 мм. Оборудование предназначено для упаковки продукции повышенной высоты: коробок с высокими крышками, бутылок в групповой упаковке, объемных сувениров, книжных блоков и других товаров, которые не проходят в стандартную модель. Машина работает на пленках ПВХ и ПОФ.
Ключевое отличие данной версии — кастомизация рабочей зоны под высоту продукции 120 мм. Стандартная модель BSF-5640LG рассчитана на высоту упаковки до 130 мм, однако данная модификация оптимизирована для стабильной работы именно с продукцией высотой 120 мм. Машина работает от сети 220 В (в отличие от стандартной версии на 380 В), что позволяет подключать оборудование к обычной розетке без прокладки трехфазной линии. Мощность составляет 1800 Вт, расчетная производительность — до 25 упаковок в минуту.
Конструкция и принцип работы автоматического ножа BSF-5640LG (bubble, H 120 мм)
Принцип работы построен на классической L-образной запайке. Изделие поступает на конвейер, пленка оборачивает его сверху и снизу. Затем L-образный нож опускается, одновременно выполняя продольную и поперечную сварку, а также отрезку готовой упаковки от полотна. Благодаря увеличенной высоте рабочей зоны (кастомизация H 120 мм) оборудование может упаковывать более высокую продукцию без риска задевания за верхнюю планку ножа.
В названии модели присутствует обозначение «bubble» — это указывает на возможность упаковки продукции, чувствительной к сжатию, с формированием воздушной прослойки. Такая опция особенно востребована при упаковке хрупких товаров.
Основные узлы и конструктивные особенности
В составе машины используются L-образный запаечный узел с увеличенным вертикальным просветом, конвейерная система, электрический сервопривод (без пневматики), сенсорная панель управления. Корпус выполнен из окрашенной стали. Машина работает от сети 220 В, что является существенным отличием от стандартной версии на 380 В.
- Кастомизация под высоту продукции 120 мм — рабочая зона оптимизирована для стабильной упаковки товаров высотой до 120 мм. Это позволяет упаковывать высокие коробки, групповые наборы из нескольких слоев продукции, объемные сувениры и другие товары, требующие увеличенного вертикального зазора.
- Питание от сети 220 В — в отличие от стандартной версии BSF-5640LG на 380 В, данная модификация работает от обычной однофазной розетки. Мощность 1800 Вт не требует прокладки трехфазной линии, что упрощает установку в малых цехах и на складах.
- Электрический сервопривод без пневматики — отсутствие пневмоцилиндров и необходимости подключения компрессора снижает уровень шума, эксплуатационные расходы и упрощает обслуживание. Двигатель включает аппарат разом, экономя электроэнергию.
Как выбрать автоматический L-образный нож с увеличенной высотой: критерии для инженера
Первым делом оцените максимальную высоту вашей продукции. Автоматический нож для запайки и обрезки BSF-5640LG (bubble, customization H 120 мм) рассчитан на товары высотой до 120 мм. Если ваша продукция имеет высоту 130 мм и более, потребуется другая модификация или модель с большим вертикальным просветом.
Второй параметр — напряжение питания. Модель работает от сети 220 В, что является преимуществом для объектов без трехфазного подключения. Однако при мощности 1800 Вт убедитесь, что розетка выдерживает такую нагрузку (стандартные розетки рассчитаны на 16 А, что соответствует 3520 Вт — запаса достаточно).
Третий критерий — тип пленки. Машина предназначена для пленок ПВХ и ПОФ. Для полиэтиленовой пленки (ПЭ) модель не подходит, так как температура запайки ПЭ выше, чем обеспечивают нагревательные элементы.
Четвертый аспект — производительность. Расчетная скорость до 25 упаковок в минуту (1500 упаковок в час) несколько ниже, чем у версии на 380 В (до 38 шт/мин). Это связано с меньшей мощностью нагрева (1800 Вт против 4500 Вт). Для линий с умеренной интенсивностью этой производительности достаточно.
Технические характеристики автоматического ножа BSF-5640LG (bubble, H 120 мм)
|
Параметр
|
Значение
|
|
Напряжение питания, В
|
220
|
|
Мощность, Вт
|
1800
|
|
Расчетная производительность, шт/мин
|
до 25
|
|
Максимальная высота упаковки (кастомизация), мм
|
120
|
|
Тип привода
|
Электрический сервопривод
|
|
Упаковочный материал
|
ПВХ / ПОФ
|
|
Вес нетто, кг
|
480
|
|
Вес брутто, кг
|
532
|
|
Габариты в упаковке (Д×Ш×В), мм
|
1960×1120×1850
|
Преимущества оборудования
- Кастомизация под высоту продукции 120 мм — за счет увеличенного вертикального просвета машина может упаковывать товары высотой до 120 мм, включая высокие коробки, групповые наборы из нескольких слоев и объемные сувениры. Стандартная версия на такую высоту не рассчитана.
- Питание от сети 220 В — однофазное подключение позволяет устанавливать оборудование в помещениях без трехфазной сети: малых цехах, складах, пунктах выдачи заказов. Не требуется вызов электрика и прокладка дополнительных линий.
- Электрический сервопривод без пневматики — отсутствие компрессора снижает уровень шума до 65 дБ, исключает расходы на обслуживание пневмолиний и упрощает установку. Двигатель включается только в момент цикла, экономя электроэнергию.
- Опция «bubble» для хрупкой продукции — специальный режим формирования упаковки создает воздушную прослойку между пленкой и товаром. Это защищает хрупкие изделия от сжатия при транспортировке и ударов при падении.
- Производительность до 25 упаковок в минуту — скорости 1500 упаковок в час достаточно для малых и средних производств. При работе в две смены оборудование обрабатывает до 24 000 единиц продукции в день.
Кастомизация H 120 мм: когда стандартной высоты недостаточно
Стандартная модель BSF-5640LG рассчитана на упаковку продукции высотой до 130 мм. Однако в некоторых случаях требуется увеличенный вертикальный просвет для стабильной работы без риска задевания товара за верхнюю планку ножа при подаче.
Когда востребована кастомизация H 120 мм:
- Упаковка коробок с высокими крышками — стандартная высота коробки может быть 100 мм, но с учетом подложки и групповой укладки общая высота достигает 115-120 мм.
- Групповая упаковка бутылок — при укладке в два яруса высота упаковки может превышать стандартные значения.
- Объемные сувениры и игрушки — плюшевые изделия, мягкие игрушки и сувениры из пенопласта имеют неправильную форму и требуют запаса по высоте.
- Продукция на поддонах — небольшие поддоны (паллеты) с продукцией требуют увеличенного вертикального зазора.
Кастомизация выполняется производителем на этапе заказа и не может быть изменена в полевых условиях. При выборе данной модификации убедитесь, что максимальная высота вашей продукции не превышает 120 мм.
Экономическая эффективность и окупаемость
Рассчитаем экономию при переходе с полуавтоматического L-образного ножа на автоматический BSF-5640LG (bubble, H 120 мм). На полуавтомате оператор делает до 8 упаковок в минуту. Автомат выдает до 25 упаковок в минуту — рост производительности в 3.1 раза. При зарплате оператора 500 рублей в час и двухсменной работе экономия на ФОТ составляет 500 × 2 × 20 × 2.1 = 42 000 рублей в месяц.
Снижение расхода пленки за счет автоматической отсечки: полуавтоматическая резка дает перерасход 12% из-за неточного позиционирования, автомат — 3%. При расходе 15 кг пленки в смену и цене 200 руб/кг экономия составляет 15 × 0.09 × 200 × 44 = 11 880 руб/мес. Суммарная экономия — 53 880 руб/мес. Стоимость оборудования уточняйте на сайте. Срок окупаемости для производства с двухсменной работой составляет от 8 до 14 месяцев. Расчет носит ознакомительный характер, фактические цифры зависят от объема выпуска и стоимости пленки.
Автоматический нож для запайки и обрезки BSF-5640LG (bubble, customization H 120 мм) — это решение для малых и средних производств, которым нужна автоматическая L-образная упаковка продукции высотой до 120 мм с питанием от сети 220 В. Модель подходит инженерам и руководителям упаковочных участков, ценящих электрический привод без пневматики и возможность работы от однофазной сети. Главные плюсы: кастомизация под высоту 120 мм, питание 220 В, опция «bubble» для хрупкой продукции, производительность до 25 упаковок/мин и полностью электрический сервопривод.
Для консультации по настройке параметров под вашу продукцию и уточнения наличия автоматического ножа BSF-5640LG (bubble, H 120 мм) свяжитесь со специалистами компании Европактрейд. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с учетом ваших задач по автоматической упаковке продукции увеличенной высоты.
