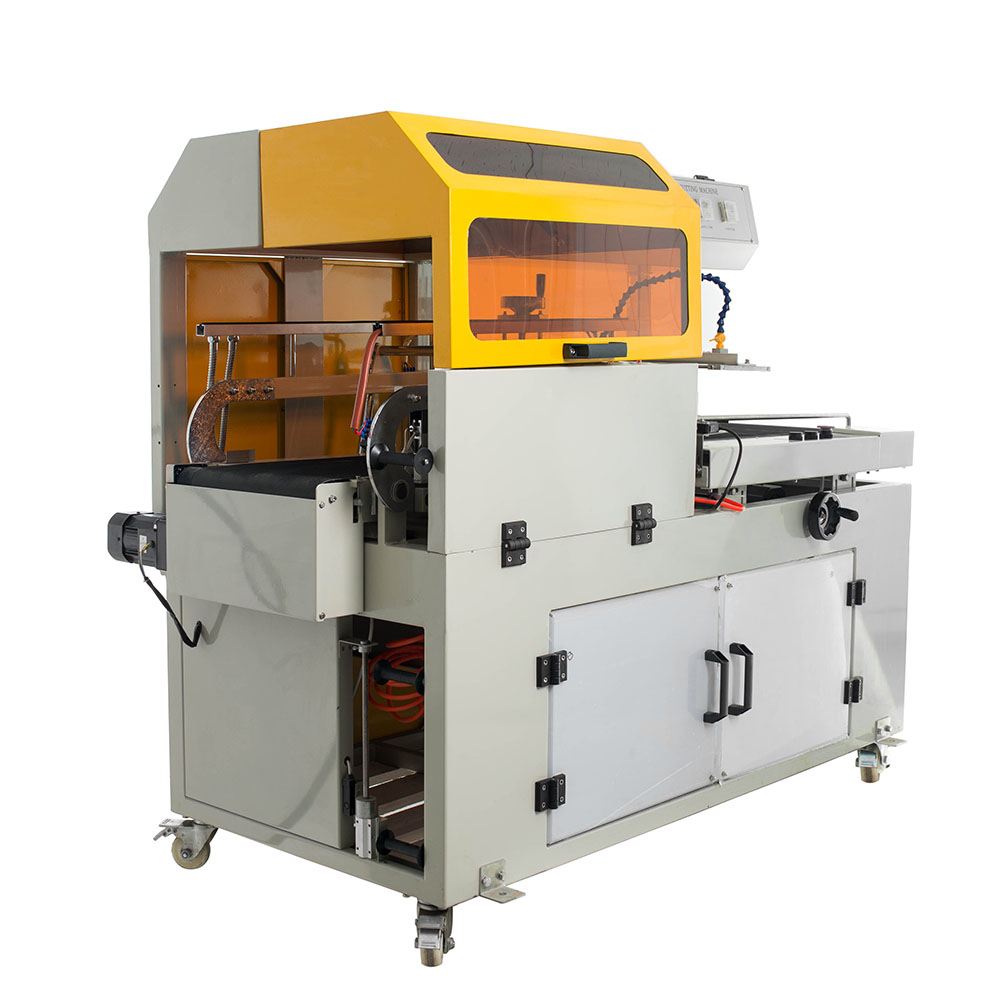

Автоматический термоусадочный нож BSL-560A Foodatlas: производительность 20 шт/мин, мощность 1,5 кВт, размер запайки 560 мм
Для предприятий с объемом упаковки от 5000 до 12 000 единиц в смену, где требуется автоматическое формирование термоусадочных пакетов с высокой скоростью, ручные и полуавтоматические L-образные ножи уже не справляются. Автоматический термоусадочный нож BSL-560A Foodatlas — это полностью автоматическое оборудование, которое выполняет подачу пакета ручную и автоматическую запайку с обрезкой. Производительность составляет 20 упаковок в минуту при мощности 1,5 кВт и напряжении питания 220 В. Размер запайки соответствует ширине ленты и параметрам серии BSL.
Оборудование предназначено для упаковки широкого спектра продукции в термоусадочную пленку. Автоматическое управление сокращает участие оператора до минимума — только контроль процесса и периодическая загрузка продукции. Скорость ленты регулируется в диапазоне 0–10 м/мин, что позволяет синхронизировать работу ножа с термоусадочным тоннелем. Установка — напольная, вес нетто — 250 кг.
Конструкция и принцип работы
Аппарат BSL-560A выполнен в напольном исполнении. Габариты: 1510×1010×1360 мм, вес нетто — 250 кг, вес брутто — 300 кг. В составе оборудования: подающий конвейер с регулируемой скоростью 0–10 м/мин, узел автоматической подачи пленки, L-образный запаечный узел с 2 нагревательными элементами, отводящий конвейер, панель автоматического управления.
Принцип работы полностью автоматизирован. Оператор укладывает продукцию на подающий конвейер ручная подача пакета означает, что оператор вручную позиционирует продукт на входной зоне, после чего аппарат автоматически затягивает его в зону запайки. Конвейер с регулируемой скоростью перемещает продукт в зону формирования упаковки. Автоматическая система протягивает термоусадочную пленку, обертывая продукт. Два нагревательных элемента мощностью 1,5 кВт обеспечивают нагрев L-образного запаечного узла. Узел опускается, одновременно сваривая и обрезая пленку. Готовая упаковка автоматически выгружается на отводящий конвейер для передачи в термоусадочный тоннель.
Автоматическое управление обеспечивает стабильность параметров на каждом цикле. Скорость ленты регулируется в диапазоне 0–10 м/мин, что позволяет синхронизировать работу ножа с термоусадочным тоннелем. Производительность достигает 20 упаковок в минуту, что соответствует 1200 упаковкам в час. Два нагревательных элемента расположены для равномерного прогрева по всей длине сварного шва.
Автоматический режим работы и производительность
Ключевая особенность модели BSL-560A — полностью автоматический режим работы. В отличие от полуавтоматических L-ножей, где оператор должен вручную опускать и поднимать рамку, здесь все операции выполняются автоматически:
- Автоматическая подача пленки. Система протягивает термоусадочную пленку из рулона и обертывает продукт без участия оператора.
- Автоматический цикл запайки и обрезки. L-образный нож опускается, сваривает и обрезает пленку по заданным параметрам, после чего автоматически поднимается.
- Автоматическая выгрузка. Отводящий конвейер передает готовую упаковку в термоусадочный тоннель.
- Регулируемая скорость ленты 0–10 м/мин. Позволяет синхронизировать скорость подачи продукции со скоростью работы термоусадочного тоннеля.
Производительность 20 упаковок в минуту означает, что цикл занимает 3 секунды. За 8-часовую смену аппарат обрабатывает до 9600 упаковок. Это в 2–3 раза выше производительности полуавтоматических L-ножей и позволяет обслуживать линии с высокой интенсивностью упаковки.
Как выбрать автоматический термоусадочный нож: критерии для профессионала
Первый критерий — производительность. Модель BSL-560A выдает 20 упаковок в минуту 1200 упаковок в час. Это оптимальный показатель для предприятий с объемом упаковки 6000–10 000 единиц в смену. Для более высоких объемов требуются двухпоточные линии или аппараты с производительностью 30–40 упаковок в минуту.
Второй параметр — размер запайки. Модель относится к серии BSL с шириной запайки 560 мм. Максимальная ширина упаковки — около 500–520 мм с учетом запаса на швы. Высота упаковки ограничена конструкцией и обычно составляет 120–150 мм. Уточните точные параметры перед покупкой.
Третий критерий — тип управления. Автоматическое управление с регулируемой скоростью ленты позволяет интегрировать нож в существующую линию. Скорость ленты 0–10 м/мин синхронизируется со скоростью термоусадочного тоннеля. Это исключает заторы на линии и повреждение упаковок.
Четвертый параметр — напряжение питания. Аппарат работает от сети 220 В. Мощность 1,5 кВт позволяет подключаться к стандартной розетке с автоматом на 10–16 А. Не требуется трехфазный ввод 380 В.
Пятый критерий — габариты и вес. 1510×1010×1360 мм и вес 250 кг требуют выделенной зоны на производственном полу. Для завоза оборудования необходим дверной проем шириной не менее 1,5 метра.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSL-560A Foodatlas
|
|
Тип оборудования
|
автоматический термоусадочный нож L-образный
|
|
Производительность
|
20 шт/мин (1200 шт/ч)
|
|
Мощность
|
1,5 кВт
|
|
Напряжение питания
|
220 В
|
|
Количество нагревательных элементов
|
2 шт
|
|
Скорость ленты конвейера
|
0 – 10 м/мин
|
|
Подача пакета
|
ручная (позиционирование оператором)
|
|
Управление
|
автоматическое
|
|
Способ установки
|
напольный
|
|
Габариты Ш×Г×В
|
1510 × 1010 × 1360 мм
|
|
Вес нетто / брутто
|
250 кг / 300 кг
|
|
Габариты упаковки Ш×Г×В
|
1700 × 1230 × 1510 мм
|
|
Гарантия
|
6 месяцев
|
Преимущества оборудования
- Производительность 20 упаковок в минуту (1200 упаковок в час). Цикл занимает 3 секунды. За 8-часовую смену аппарат обрабатывает до 9600 упаковок. Это в 2–3 раза выше производительности полуавтоматических L-ножей. Позволяет обслуживать линии с высокой интенсивностью упаковки без дополнительных операторов.
- Автоматический режим работы: подача, запайка, обрезка, выгрузка. Оператор только позиционирует продукт на входном конвейере. Все остальные операции выполняются автоматически. Исключаются ошибки, связанные с человеческим фактором: неравномерное усилие прижима, перекос пленки, неполное время усадки.
- Два нагревательных элемента суммарной мощностью 1,5 кВт. Обеспечивают равномерный прогрев по всей длине сварного шва. Даже при максимальной производительности 20 упаковок в минуту температура остается стабильной. Исключены недопаи и прожиги пленки.
- Регулируемая скорость ленты конвейера 0–10 м/мин. Позволяет синхронизировать работу ножа с термоусадочным тоннелем. При изменении типа пленки или размера продукции скорость корректируется без остановки линии. Оптимальное время нахождения упаковки в тоннеле настраивается точно.
- Питание от сети 220 В при мощности 1,5 кВт. Подключение к стандартной розетке с автоматом на 10–16 А. Не требуется трехфазный ввод 380 В. Экономия на подключении и возможность установки в помещениях без промышленной электрики.
- Напольная установка с весом 250 кг. Устойчивая конструкция не требует дополнительного крепления к полу. Регулируемые опоры компенсируют неровности основания. Масса 250 кг обеспечивает стабильность при работе на максимальной скорости.
Автоматический цикл: от ручной подачи до автоматической выгрузки
Модель BSL-560A относится к автоматическому оборудованию с ручной подачей пакета. Это означает, что оператор вручную позиционирует продукт на входном конвейере, после чего все остальные операции выполняются автоматически.
Полный автоматический цикл включает следующие этапы:
- Ручное позиционирование продукта. Оператор укладывает продукцию на входной конвейер. Датчики определяют положение изделия и синхронизируют запуск цикла.
- Автоматическая подача пленки. Система протягивает термоусадочную пленку из рулона, обертывая продукт. Точность подачи исключает перекосы и замятия пленки.
- Автоматическая запайка и обрезка. L-образный нож опускается. Два нагревательных элемента нагреваются до заданной температуры. Нож сваривает и обрезает пленку по периметру. Время нагрева регулируется автоматически.
- Автоматический подъем ножа и выгрузка. После завершения цикла нож поднимается. Отводящий конвейер перемещает готовую упаковку в термоусадочный тоннель.
Преимущества автоматического цикла:
- Стабильное качество упаковки от цикла к циклу.
- Снижение физической нагрузки на оператора.
- Возможность работы на высокой скорости 20 упаковок в минуту.
- Минимизация брака из-за человеческого фактора.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене двух полуавтоматических L-ножей с ручным управлением на один автоматический нож BSL-560A. При объеме 8000 упаковок в смену на двух полуавтоматических ножах работают 2 оператора. Затраты на оплату труда: 2 × 3200 руб = 6400 руб за смену. На автоматическом ноже BSL-560A достаточно одного оператора с оплатой 3200 руб за смену. Экономия на зарплате — 3200 руб за смену, или 70 400 руб в месяц.
Дополнительный эффект — увеличение производительности линии. Два полуавтоматических ножа с производительностью 10 уп/мин каждый дают 1200 уп/час при работе 2 операторов. Один автоматический BSL-560A с производительностью 20 уп/мин дает 1200 уп/час при работе 1 оператора. Высвобождение одного оператора позволяет перераспределить его на другие участки.
Расчет носит информационный характер. Актуальная стоимость автоматического термоусадочного ножа BSL-560A указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 6 до 12 месяцев.
Вывод: автоматический термоусадочный нож BSL-560A Foodatlas предназначен для предприятий с объемом упаковки от 5000 до 12 000 единиц в смену, стремящихся к автоматизации процесса. Главные преимущества — производительность 20 упаковок в минуту, автоматический цикл, два нагревательных элемента, регулируемая скорость ленты до 10 м/мин, питание от 220 В. Компания Европактрейд поставляет оборудование с гарантией 6 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
