Автоматический термоусадочный комплекс GOLFPACK-5545TBA: производительность 15–25 шт/мин, мощность 11,5 кВт, размер упаковки 500×420×130 мм
Для крупных производственных предприятий, где ручная или полуавтоматическая упаковка становится узким местом, сдерживающим производительность, требуется полностью автоматизированное решение. Автоматический термоусадочный комплекс GOLFPACK-5545TBA выполняет полный цикл: подача продукта, обертывание в термоусадочную пленку, L-образная запайка с отрезкой и последующая термоусадка в проходном тоннеле. Производительность составляет от 15 до 25 готовых упаковок в минуту при общей мощности 11,5 кВт.
Комплекс предназначен для упаковки как штучных товаров, так и их групп. Продукция может быть пищевой и непищевой — все элементы, контактирующие с изделием, выполнены из нержавеющей стали. Максимальные габариты упаковки: длина (длина продукта + высота) до 500 мм, ширина (ширина продукта + высота) до 420 мм при высоте продукта не более 130 мм.
Конструкция и принцип работы

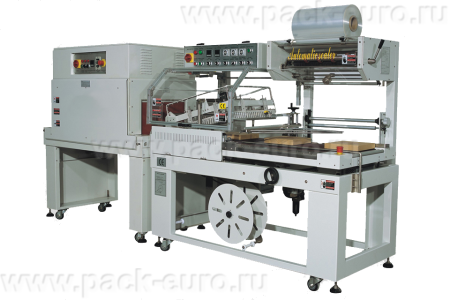

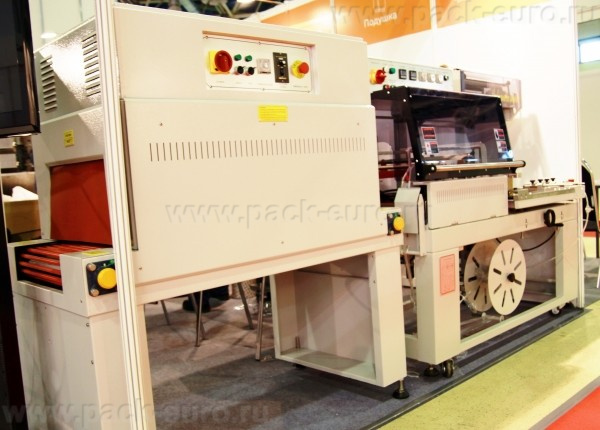

Комплекс представляет собой единую напольную линию длиной 2985 мм, глубиной 830 мм и высотой 1480 мм. Масса оборудования — 485 кг. В состав линии входят: подающий конвейер, узел обертывания пленкой с системой автоматической протяжки, L-образный запаечный узел с ножами из неадгезивного сплава, термоусадочный тоннель и выходной конвейер. Остатки упаковочного материала автоматически удаляются, обеспечивая чистоту рабочей поверхности.

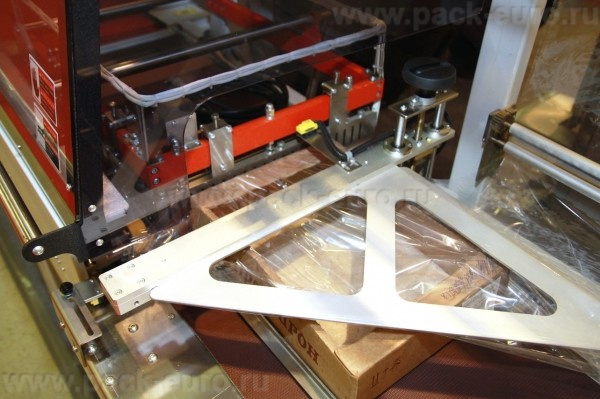

Принцип работы полностью автоматизирован. Оператор укладывает продукцию на подающий конвейер. Система автоматической установки длины продукта с помощью новой системы протяжки пленки определяет размер изделия и синхронизирует подачу пленки. Продукт обертывается термоусадочной пленкой. L-образный запаечный узел опускается, одновременно сваривая и обрезая пленку по переднему и правому краю. Функция перфорации Multi Pin удаляет воздух из упаковки перед запайкой. Готовая упаковка автоматически передается в термоусадочный тоннель, где пленка равномерно усаживается.
Гибкость настроек позволяет быстро переходить с одного продукта на другой. Перенастройка при смене типоразмера занимает 5–10 минут.
Ключевые технологические решения
Комплекс GOLFPACK-5545TBA оснащен инженерными решениями, обеспечивающими стабильность упаковки и низкий процент брака:
- Автоматическая система установки длины продукта. Фотодатчики определяют длину изделия, система протяжки пленки подбирает оптимальный расход материала. При смене типоразмера перенастройка не требуется. Экономия пленки достигает 10–15%.
- Высокоточная система контроля температуры запайки. Терморегулятор с обратной связью удерживает заданную температуру с точностью ±1 °С. Шов получается герметичным без пропусков и прожогов независимо от типа пленки.
- Функция перфорации пленки Multi Pin. Блок игл прокалывает пленку в 5–7 точках перед запайкой, удаляя воздух. Упаковка становится плотной, без пузырей и складок.
- Термостойкие ножи из неадгезивного сплава. Специальный сплав исключает прилипание расплавленной пленки без тефлонового покрытия. Ресурс ножей — более 100 000 циклов.
- Автоматическое удаление остатков пленки. Обрезная лента и обрезки сматываются в рулон отдельным двигателем. Оператор не тратит время на уборку стола.
Как выбрать автоматический термоусадочный комплекс: критерии для профессионала
Первый критерий — производительность. Комплекс выдает 15–25 упаковок в минуту, что соответствует 900–1500 упаковкам в час. При объеме упаковки более 1500 единиц в час требуются двухпоточные линии или комплексы с шириной камеры от 600 мм.
Второй параметр — максимальные размеры упаковки. Длина (длина продукта + высота) — до 500 мм, ширина (ширина продукта + высота) — до 420 мм при высоте продукта не более 130 мм. Пример расчета для коробки 350×280×100 мм: длина + высота = 450 мм допустимо, ширина + высота = 380 мм допустимо. Для продукции выше 130 мм комплекс не подходит.
Третий критерий — материал соприкасающихся элементов. Все элементы, контактирующие с продуктом, выполнены из нержавеющей стали. Это позволяет упаковывать пищевые продукты без риска коррозии и упрощает санитарную обработку.
Четвертый параметр — напряжение питания. Комплекс работает от сети 380 В. Мощность 11,5 кВт требует отдельной силовой линии с автоматом на 25–30 А.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
GOLFPACK-5545TBA
|
|
Тип оборудования
|
автоматический термоусадочный комплекс
|
|
Производительность
|
15 – 25 шт/мин
|
|
Мощность
|
11,5 кВт
|
|
Напряжение питания
|
380 В
|
|
Максимальная длина упаковки (Д + В)
|
500 мм при H ≤ 130 мм
|
|
Максимальная ширина упаковки (Ш + В)
|
420 мм при H ≤ 130 мм
|
|
Максимальная высота продукта
|
130 мм
|
|
Габариты Ш×Г×В
|
2985 × 830 × 1480 мм
|
|
Вес
|
485 кг
|
|
Функция перфорации
|
Multi Pin
|
|
Материал ножей
|
неадгезивный сплав
|
|
Материал элементов, контактирующих с продуктом
|
нержавеющая сталь
|
|
Гарантия
|
12 месяцев
|
Преимущества оборудования
- Полностью автоматический цикл: подача, обертывание, запайка, отрезка, усадка. Оператор только укладывает продукцию на подающий конвейер. Все остальные операции выполняются автоматически. Производительность достигает 25 упаковок в минуту, что в 5–10 раз выше, чем на полуавтоматических линиях.
- Автоматическая система установки длины продукта. Система самостоятельно определяет длину изделия и подбирает оптимальный расход пленки. При смене типоразмера перенастройка не требуется. Экономия пленки достигает 10–15%.
- Высокоточная система контроля температуры запайки. Точность поддержания температуры составляет ±1 °С. Стабильность гарантирует одинаковое качество шва от первой до последней упаковки в смену. Исключены недопаи и прожиги.
- Функция перфорации пленки Multi Pin. Система прокалывает пленку перед запайкой, удаляя воздух. Упаковка получается плотной, без пузырей и складок. Особенно важно для продукции со сложной формой.
- Термостойкие ножи из неадгезивного сплава. Специальный сплав исключает прилипание расплавленной пленки. Ножи не требуют замены в течение 100 000 циклов. Снижение эксплуатационных затрат.
- Автоматическое удаление остатков пленки. Обрезная лента и обрезки сматываются в рулон отдельным двигателем. Рабочая зона остается чистой, что важно для пищевых производств.
- Элементы из нержавеющей стали. Конвейерные ленты и направляющие выполнены из пищевой нержавейки. Материал устойчив к коррозии и выдерживает регулярную санитарную обработку.
Функция перфорации Multi Pin: удаление воздуха из упаковки
При упаковке продукции с неровной поверхностью или при групповой упаковке нескольких изделий между пленкой и продуктом остается воздух. Это приводит к пузырям, складкам и ухудшению внешнего вида. Функция Multi Pin решает эту задачу.
Система работает следующим образом:
- Перед запайкой блок с тонкими иглами прокалывает верхний слой пленки в 5–7 точках.
- Через микроотверстия воздух выходит из упаковки, пленка плотно прилегает к продукту.
- Запаечный узел сваривает края пленки. Отверстия от игл остаются на участке шва и не нарушают герметичность.
Multi Pin особенно эффективна при упаковке мягких продуктов, текстиля, продукции со сложной геометрией и при групповой упаковке нескольких предметов в одну термоусадочную упаковку.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене полуавтоматической линии на полностью автоматический комплекс. При объеме 8000 упаковок в смену затраты на оплату труда 3–4 операторов на полуавтоматической линии составляют около 12 800 руб за смену. На автоматическом комплексе достаточно одного оператора с оплатой 3200 руб за смену. Экономия на зарплате — 9600 руб за смену, или 211 200 руб в месяц.
Дополнительный эффект — экономия пленки за счет автоматической установки длины продукта. При ручной перенастройке перерасход пленки составляет до 10–15%. Экономия материала при сменной загрузке 8000 упаковок — до 5000–8000 руб в смену.
Расчет носит информационный характер. Актуальная стоимость комплекса указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 8 до 14 месяцев, при двухсменной работе — от 4 до 7 месяцев.
Вывод: автоматический термоусадочный комплекс GOLFPACK-5545TBA предназначен для крупных производственных предприятий с объемом упаковки от 5000 до 15 000 единиц в смену. Главные преимущества — производительность до 25 упаковок в минуту, автоматическая подстройка под размер продукта, функция перфорации Multi Pin, ножи из неадгезивного сплава и элементы из нержавеющей стали. Компания Европактрейд поставляет оборудование с гарантией 12 месяцев.
