Автоматический нож для запайки и обрезки BSF-5545LE: производительность до 30 шт/мин, мощность 1,6 кВт, упаковка без ограничений по длине
Для высокопроизводительных линий, где требуется упаковывать длинномерную продукцию или формировать группы товаров с высокой скоростью, стандартные L-образные ножи с ограничением по длине 500–600 мм не подходят. Автоматический нож для запайки и обрезки BSF-5545LE — это новейшая разработка, использующая особую конструкцию узла продольной запайки, позволяющую упаковывать продукты без ограничений по длине. Производительность достигает до 30 упаковок в минуту при мощности 1,6 кВт и напряжении питания 380 В. Рекомендованные габариты товара: ширина менее 350 мм, высота менее 150 мм, ширина + высота менее 450 мм.
Оборудование используется либо в производственной линии в составе с термоусадочным тоннелем, либо отдельно для формирования и запайки пакета с товаром в термоусадочную пленку. Машина формирует упаковку из полурукава пленки, а также осуществляет ее запайку и обрезку. Для работы требуется подключение пневмомагистрали или воздушного компрессора с давлением 0,5–0,8 мПа.
Конструкция и принцип работы

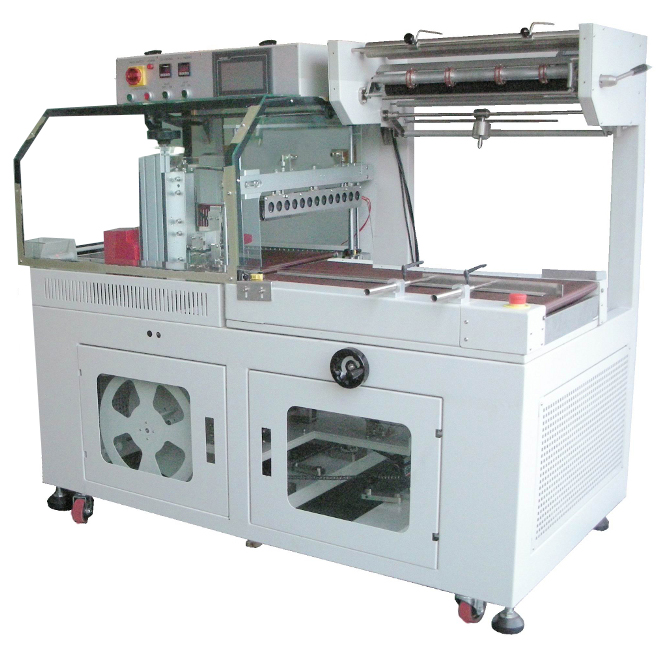

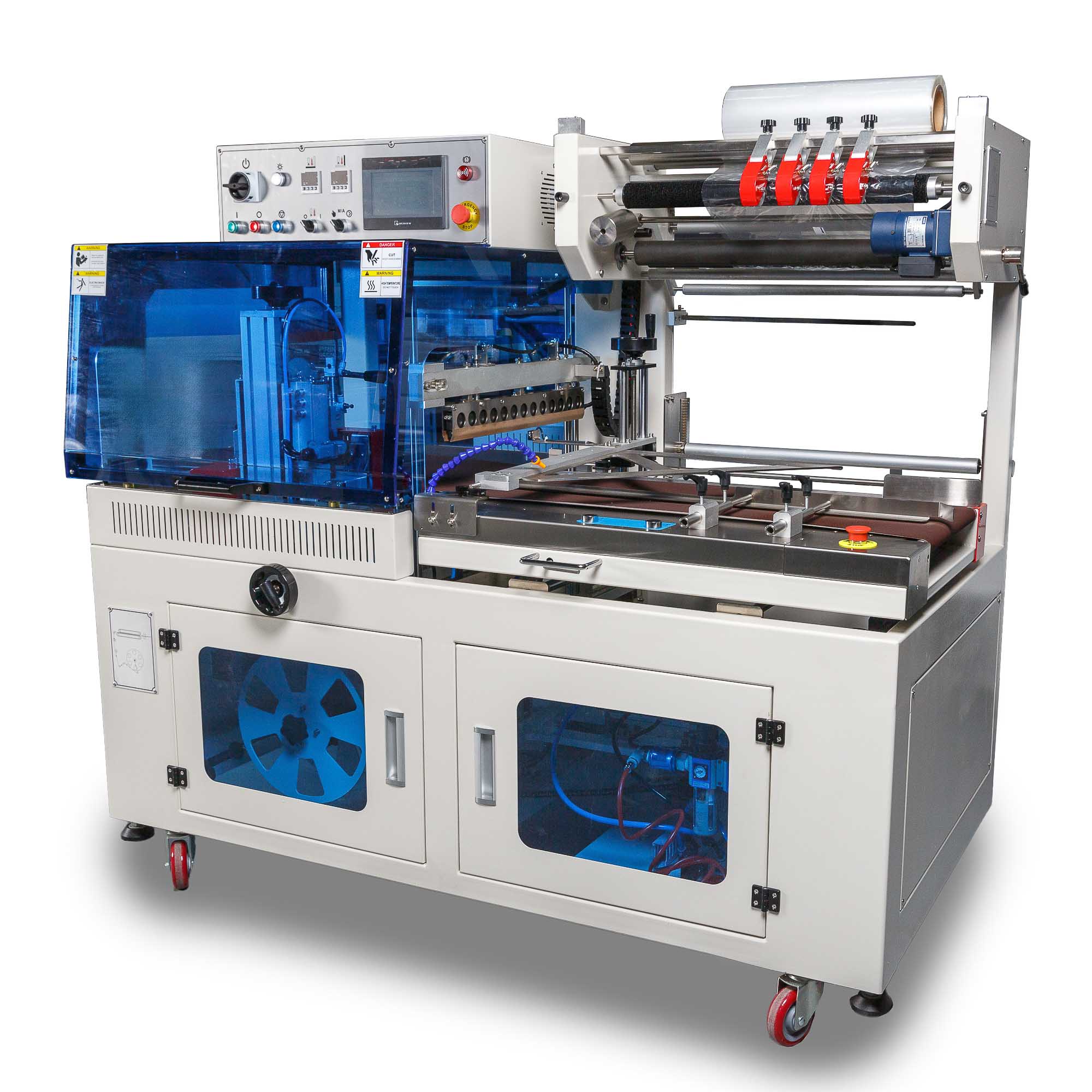

Аппарат BSF-5545LE выполнен в напольном исполнении. Габариты в упаковке: 1900×1050×1800 мм, вес брутто — 613 кг. Скорость конвейера фиксированная и составляет 20 м/мин не регулируется. Высота поднятия ножа поперечной запайки — 150 мм. В составе оборудования: конвейерная лента с фиксированной скоростью, узел продольной запайки пленки с особой конструкцией, узел поперечной запайки и обрезки с пневматическим приводом, сервосистема привода запаечных узлов, приводная катушка для намотки остатков пленки, дополнительная термоизоляция корпуса.
Принцип работы полностью автоматизирован. Продукт подается на конвейерную ленту с фиксированной скоростью 20 м/мин. Особая конструкция узла продольной запайки позволяет упаковывать продукты без ограничений по длине — запайка продольного шва происходит непрерывно, пока продукт движется по конвейеру. Машина позволяет позиционировать запаечные узлы относительно товара для достижения идеального эффекта усадки пленки. Узел поперечной запайки с высотой поднятия ножа 150 мм формирует торцевые швы и обрезает пленку. Специальная система защиты товара исключает его повреждение, когда нож поперечной запайки при неправильной настройке касается товара.
Серво- и пневмосистема привода запаечных узлов обеспечивает высокий рабочий ресурс. Приводная катушка наматывает остатки пленки, обеспечивая чистоту рабочей зоны. Дополнительная термоизоляция корпуса предотвращает чрезмерный нагрев запаечных узлов, повышая безопасность оператора и долговечность оборудования.
Узел продольной запайки: технология для продукции без ограничений по длине
Ключевая особенность модели BSF-5545LE — особая конструкция узла продольной запайки пленки, позволяющая упаковывать продукты без ограничений по длине. Стандартные L-образные ножи имеют фиксированную длину сварочного узла, обычно 450–550 мм. Длина упаковки ограничена этим размером.
Технология продольной запайки без ограничения длины работает следующим образом:
- Продукт непрерывно движется по конвейеру со скоростью 20 м/мин.
- Узел продольной запайки формирует шов вдоль направления движения, сваривая края полурукава пленки.
- Длина шва не ограничена — запайка происходит непрерывно на всей длине продукта.
- Узел поперечной запайки с высотой поднятия ножа 150 мм формирует торцевые швы и обрезает пленку.
Эта технология позволяет упаковывать следующие виды продукции:
- Длинномерные изделия: строительные профили, батоны колбасы, трубы, плинтусы.
- Рулонные материалы: ковры, линолеум, пленки, ткани.
- Мебель в разобранном виде: длинные детали корпусов.
- Любые другие продукты, длина которых превышает 500–600 мм.
Как выбрать автоматический нож для запайки и обрезки: критерии для профессионала
Первый критерий — ограничение по длине упаковки. Модель BSF-5545LE не имеет ограничений по длине благодаря особой конструкции узла продольной запайки. Если ваша продукция имеет длину более 500–600 мм, эта модель — оптимальный выбор.
Второй параметр — производительность. До 30 упаковок в минуту соответствует 1800 упаковкам в час. Это максимальный показатель среди автоматических L-ножей. При объеме упаковки 10 000–15 000 единиц в смену оборудование работает в оптимальном режиме.
Третий критерий — рекомендованные габариты товара. Ширина менее 350 мм, высота менее 150 мм, ширина + высота менее 450 мм. Пример для коробки 300×200×100 мм: ширина 300 мм допустима, высота 100 мм допустима, Ш+В=400 мм допустимо. Для продукции шире 350 мм или выше 150 мм эта модель не подходит.
Четвертый параметр — скорость конвейера фиксированная 20 м/мин. Скорость не регулируется. Это следует учитывать при синхронизации с термоусадочным тоннелем. Тоннель должен быть рассчитан на работу с такой скоростью.
Пятый критерий — давление воздуха 0,5–0,8 мПа. Для работы требуется подключение к пневмомагистрали или воздушному компрессору. Компрессор не входит в комплектацию. Убедитесь в наличии источника сжатого воздуха с достаточной производительностью.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSF-5545LE
|
|
Тип оборудования
|
автоматический нож для запайки и обрезки
|
|
Производительность
|
до 30 шт/мин (1800 шт/ч)
|
|
Мощность
|
1,6 кВт
|
|
Напряжение питания
|
380 В
|
|
Скорость конвейера
|
20 м/мин (фиксированная)
|
|
Рекомендованное давление воздуха
|
0,5 – 0,8 мПа
|
|
Высота поднятия ножа поперечной запайки
|
150 мм
|
|
Рекомендованные габариты товара
|
Длина без ограничений, Ш<350, В<150, Ш+В<450 мм
|
|
Ограничение по длине
|
нет (особая конструкция продольной запайки)
|
|
Привод запаечных узлов
|
серво- и пневмосистема
|
|
Приводная катушка для намотки остатков
|
есть
|
|
Дополнительная термоизоляция корпуса
|
есть
|
|
Габариты в упаковке Д×Ш×В
|
1900 × 1050 × 1800 мм
|
|
Вес брутто
|
613 кг
|
Преимущества оборудования
- Упаковка продуктов без ограничений по длине за счет особой конструкции узла продольной запайки. Стандартные L-образные ножи имеют фиксированную длину сварочного узла. BSF-5545LE формирует продольный шов непрерывно на всей длине продукта. Позволяет упаковывать длинномерные изделия: строительные профили до 3000 мм, батоны колбасы, рулоны материалов, мебельные детали.
- Производительность до 30 упаковок в минуту. Цикл занимает 2 секунды. За 8-часовую смену аппарат обрабатывает до 14 400 упаковок. Максимальная скорость в классе автоматических L-ножей. Позволяет обслуживать высокопроизводительные линии розлива и фасовки.
- Серво- и пневмосистема привода запаечных узлов с высоким рабочим ресурсом. Сервопривод обеспечивает точность позиционирования до 1 мм. Пневмосистема создает стабильное усилие прижима независимо от количества циклов. Ресурс компонентов превышает 10 000 000 циклов. Минимальные затраты на обслуживание.
- Специальная система защиты товара от повреждения ножом поперечной запайки. Датчики контролируют положение продукта. При неправильной настройке или смещении товара цикл не запускается. Исключено повреждение продукции и поломка ножа. Снижение брака и простоев.
- Приводная катушка для намотки остатков пленки и дополнительная термоизоляция корпуса. Обрезки пленки автоматически сматываются в рулон, рабочая зона остается чистой. Термоизоляция предотвращает чрезмерный нагрев запаечных узлов и корпуса. Безопасность оператора и долговечность оборудования.
- Высокое качество запаечного шва и работа с различными материалами. Машина работает с пленками разной толщины и плотности. Регулировка параметров запайки под конкретный материал. Шов получается ровным, герметичным, без пропусков и прожигов.
Узел продольной запайки: технология непрерывной сварки для длинномерных изделий
Стандартные L-образные ножи имеют фиксированную длину сварочного узла — обычно 450–550 мм. Длина упаковки ограничена этим размером. При попытке упаковать длинное изделие, например батон колбасы 1000 мм или строительный профиль 2000 мм, L-нож не может его обработать — пленка не сварится по всей длине.
Технология продольной запайки без ограничения длины в BSF-5545LE решает эту задачу:
- Узел продольной запайки расположен вдоль направления движения конвейера.
- Продукт непрерывно движется со скоростью 20 м/мин.
- Нагретый элемент продольной запайки формирует шов по всей длине продукта.
- Длина шва не ограничена — процесс идет непрерывно.
- Узел поперечной запайки с высотой поднятия 150 мм формирует торцевые швы с заданным интервалом.
Система позиционирования запаечных узлов позволяет настраивать их положение относительно товара для достижения идеального эффекта усадки пленки. Конструкция обеспечивает высокое качество запаечного шва даже при максимальной производительности 30 упаковок в минуту.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене двух автоматических L-ножей с ограничением по длине на один BSF-5545LE с возможностью упаковки длинномерных изделий без ограничений. При объеме 10 000 упаковок в смену на двух ножах с ограничением длины длинномерные изделия приходится резать на части или упаковывать поштучно. Производительность снижается на 30–50%. BSF-5545LE упаковывает длинномерные изделия без потери производительности. Экономия на времени и оплате труда при ставке оператора 400 руб/час — 2000–3000 руб за смену, или 44 000–66 000 руб в месяц.
Дополнительный эффект — снижение затрат на пленку. Упаковка длинномерных изделий на стандартных ножах требует использования пленки большей ширины с большим запасом. BSF-5545LE позволяет использовать пленку точно по ширине изделия. Экономия материала — до 20%.
Расчет носит информационный характер. Актуальная стоимость автоматического ножа BSF-5545LE указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 8 до 14 месяцев.
Вывод: автоматический нож для запайки и обрезки BSF-5545LE предназначен для предприятий, упаковывающих длинномерную продукцию, с объемом от 5000 до 15 000 единиц в смену. Главные преимущества — упаковка без ограничений по длине, производительность до 30 упаковок в минуту, серво- и пневмосистема, система защиты товара, приводная катушка для намотки остатков. Компания Европактрейд поставляет оборудование с гарантией.
