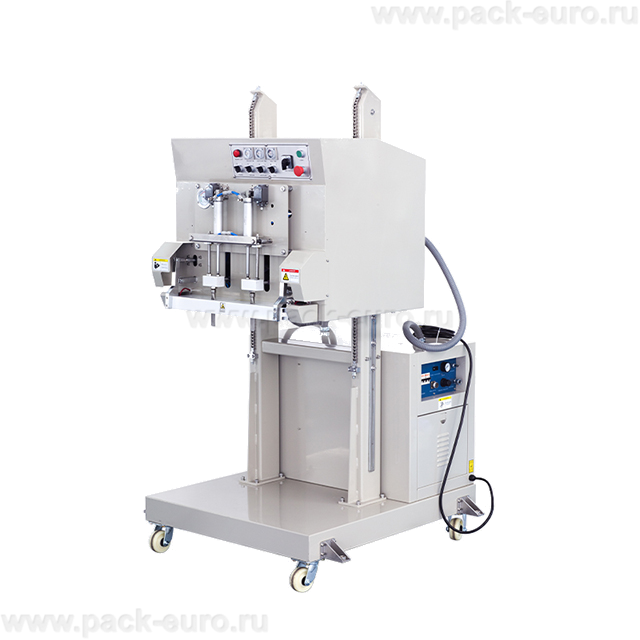

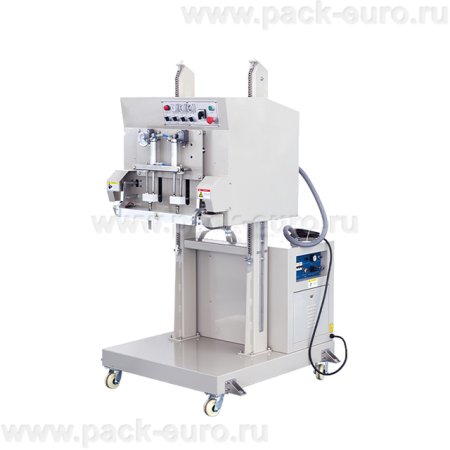

Вакуумный упаковщик DZQ-600L

Бескамерный вакуумный упаковщик DZQ-600L: напольный аппарат с газонаполнением для крупногабаритной продукции

Бескамерный вакуумный упаковщик DZQ-600L — это напольный аппарат бескамерного типа, рассчитанный на оснащение производственных площадок, торговых точек и пунктов общественного питания. Модель предназначена для упаковки в вакуум различной продукции, включая крупногабаритную и объёмную. В комплект поставки входит модуль для газонаполнения, воздушный компрессор, подставка с рольгангом с регулировкой по высоте, колёса и панель управления.

Бескамерная конструкция принципиально отличается от камерных вакууматоров. Продукт остаётся снаружи, а воздух откачивается через открытый край пакета, который затем запаивается. Это позволяет упаковывать продукцию любой длины и практически неограниченного размера — единственное ограничение связанно с максимальной шириной пакета, соответствующей длине планки 600 мм. Расстояние от запаечного центра до пола составляет 1250 мм, что позволяет оператору работать с длинными тяжёлыми пакетами без перенапряжения.

Ключевые особенности модели: длина запаечной планки 600 мм, производительность вакуумного насоса 20 м³/ч, функция газонаполнения, подставка с рольгангом для подачи пакетов и регулируемая высота рабочей зоны. Аппарат подходит для упаковки габаритной продукции: длинномерных профилей, труб, стройматериалов, крупных запчастей, упаковочных рукавов, а также для упаковки пищевых продуктов большого размера — целых окороков, длинных колбасных батонов, рыбных тушек, блоков сыра.

Конструкция, бескамерный принцип работы и особенности комплектации

Принцип работы бескамерного упаковщика DZQ-600L основан на откачке воздуха непосредственно из пакета. Оператор помещает продукт в специальный пакет, открытый край пакета укладывается на запаечную планку. При закрытии крышки вакуумная полость создаёт разрежение, воздух удаляется из пакета, после чего нагревательный элемент формирует герметичный шов шириной 10 мм. Толщина совместимой пленки для одного слоя составляет до 0,18 мм.

Отсутствие вакуумной камеры снимает ограничения по длине и высоте продукта. Можно упаковывать продукцию любой длины — от коротких изделий до многометровых рукавов. Единственное ограничение — ширина пакета, которая не должна превышать длину сварочной планки 600 мм. Для упаковки особо длинных изделий пакет протягивается через аппарат, и запайка выполняется последовательными циклами.

В комплект поставки входит подставка с рольгангом, регулируемая по высоте. Рольганг обеспечивает удобную подачу длинных и тяжёлых пакетов к зоне запайки. Оператор не поддерживает пакет на весу — продукт катится по роликам, снижая физическую нагрузку и ускоряя работу. Регулировка высоты позволяет настроить аппарат под рост оператора и тип продукции. Колёса обеспечивают мобильность оборудования на производственной площадке.

Мощность запайки составляет 0,6 кВт, мощность встроенного воздушного компрессора — 1,1 кВт. Компрессор необходим для работы системы газонаполнения и пневматических элементов управления. Материал корпуса — окрашенная сталь, что обеспечивает прочность конструкции при сохранении доступной цены. Вес оборудования составляет 255 кг, что гарантирует устойчивость при работе с тяжёлыми длинномерными изделиями.

Рольганг и регулируемая высота: эргономика для работы с крупногабаритом

Подставка с рольгангом — это ключевой элемент оснащения, который превращает обычный бескамерный упаковщик в промышленную систему для работы с крупногабаритом. Рольганг представляет собой ряд свободно вращающихся роликов, по которым продукт в пакете подаётся к запаечной планке. Для длинномерных изделий длиной более 2-3 метров это единственный эргономичный способ работы.

Регулировка высоты подставки позволяет менять расстояние от запаечного центра до пола. Заводская установка — 1250 мм. Этот уровень рассчитан на средний рост оператора и обеспечивает удобную видимость зоны запайки. Высоту можно изменять в зависимости от задач: для очень длинных изделий рекомендуется поднять рольганг выше, чтобы снизить угол наклона пакета; для низкорослых операторов — опустить.

Примеры продукции, где рольганг необходим: длинномерные профили из алюминия или пластика длиной 3-6 метров; трубы и шланги в рукавной упаковке; стройматериалы — плинтусы, штапики, наличники; крупные запчасти для сельхозтехники и промышленного оборудования; упаковка рукавной плёнкой мебельных щитов и панелей; длинные батоны колбасы или сырные блоки в пищевой промышленности.

Технология газонаполнения: защита от окисления и продление сроков хранения

Модель оснащена функцией газонаполнения MAP. В комплект входит модуль газонаполнения с редуктором для подключения внешнего баллона с инертным газом. При активации функции после откачки воздуха в пакет подаётся инертная газовая смесь, и только затем происходит запайка. Газонаполнение позволяет упаковывать продукты, которые портятся в простом вакууме из-за сжатия или окисления.

Для пищевых продуктов газонаполнение даёт возможность упаковывать свежее мясо с сохранением красного цвета, сыры без деформации, хлебобулочные изделия без сжатия мякиша, ягоды и фрукты без повреждения нежной кожицы. Для непищевых продуктов инертная среда защищает от окисления электронные компоненты, металлические детали от коррозии, медицинские изделия от порчи, оптику от запотевания.

Для работы системы газонаполнения требуется воздушный компрессор, который входит в комплект поставки. Компрессор мощностью 1,1 кВт обеспечивает работу пневматических клапанов подачи газа и пневмопривода крышки. Наличие компрессора в стандартной комплектации упрощает запуск оборудования — не нужно докупать и подключать внешний компрессор.

Состав газовой смеси подбирается индивидуально под каждый тип продукта. Наиболее распространённые смеси: 100% азот — для продуктов, чувствительных к кислороду; 70% азота + 30% CO₂ — для сыров и колбас; 60% азота + 40% CO₂ — для хлебобулочных изделий; 70% O₂ + 30% CO₂ — для свежего красного мяса. Панель управления позволяет регулировать время подачи газа от 1 до 30 секунд.

Как выбрать бескамерный вакуумный упаковщик для крупногабаритной продукции

При выборе бескамерного вакуумного упаковщика для крупногабаритной продукции оценивайте четыре параметра. Первый — длина сварочной планки: 600 мм достаточно для пакетов шириной до 580 мм. Второй — наличие рольганга и регулировки высоты: для длинномерных изделий это обязательно. Третий — функция газонаполнения: для многих продуктов критична. Четвёртый — наличие в комплекте воздушного компрессора для пневматики.

Бескамерная конструкция идеальна для упаковки продукции нестандартной длины. Камерные вакууматоры ограничены размером камеры — продукт должен помещаться внутрь. Бескамерный аппарат не имеет таких ограничений: продукт остаётся снаружи, а запаивается только край пакета. Можно упаковывать продукцию длиной 1 метр, 3 метра, 5 метров и более — пакет просто протягивается через аппарат.

Для какого бизнеса подходит DZQ-600L. Производство стройматериалов — упаковка плинтусов, наличников, штапиков, панелей, профилей. Металлообработка — упаковка длинномерных металлических изделий, труб, швеллеров, уголков от коррозии. Пищевая промышленность — упаковка длинных колбасных батонов, рыбных тушек, сырных блоков. Логистика и склады — упаковка длинномерных запчастей, комплектующих, инструмента для защиты от пыли и влаги. Агропром — упаковка рукавов и шлангов для полива, длинных элементов оросительных систем.

Материал корпуса — окрашенная сталь. Для сухих производственных помещений этого достаточно. Если предполагается эксплуатация в условиях высокой влажности или с агрессивными средами, рекомендуется рассмотреть модели из нержавеющей стали. Оборудование поставляется в собранном виде на колёсах, что упрощает перемещение по цеху. Установка не требует специального фундамента — достаточно ровного бетонного пола.

Технические характеристики бескамерного вакуумного упаковщика DZQ-600L

Преимущества бескамерного вакуумного упаковщика с планкой 600 мм

• Длина сварочной планки 600 мм. Упаковка пакетов шириной до 580 мм — достаточно для большинства длинномерных и крупногабаритных изделий. Бескамерная конструкция не ограничивает длину продукта — можно упаковывать изделия длиной от нескольких сантиметров до нескольких метров.
• Подставка с рольгангом и регулировка высоты. Удобная подача длинных и тяжёлых пакетов к зоне запайки. Снижение физической нагрузки на оператора при работе с продукцией длиной более 2 метров. Регулировка высоты 1250 мм для комфортной работы сотрудников разного роста.
• Функция газонаполнения в комплекте. Возможность упаковки в модифицированной газовой среде MAP. Продление сроков хранения скоропортящихся продуктов в 2-4 раза. Защита непищевых изделий от окисления и коррозии.
• Воздушный компрессор в составе комплекта. Полная готовность к работе сразу после подключения — не нужно докупать внешний компрессор. Мощность 1,1 кВт обеспечивает работу пневмоклапанов и пневмопривода.
• Мобильность на колёсах. Установка на колёса позволяет перемещать оборудование по производственной площадке. Удобно для предприятий, где упаковка организована на разных участках или оборудование используется в нескольких цехах.
• Производительный вакуумный насос 20 м³/ч. Быстрое создание разрежения для пакетов большого объёма. Достаточная производительность для непрерывной работы в течение смены. Ресурс насоса — не менее 3000 моточасов.

Бескамерная конструкция: без ограничений по длине упаковки

Бескамерный вакуумный упаковщик DZQ-600L снимает главное ограничение камерных машин — максимальную длину продукта. В камерном вакууматоре продукт должен полностью помещаться внутрь камеры. Если длина продукта превышает размер камеры, упаковка становится невозможной или требует использования больших дорогих машин с камерами нестандартных размеров.

Бескамерная конструкция работает иначе: только край пакета помещается в вакуумную полость и запаивается. Сам продукт вместе с основной частью пакета остаётся снаружи. Теоретически можно упаковывать продукцию любой длины — от нескольких сантиметров до десятков метров. На практике ограничения связаны с удобством подачи пакета и весом изделия. Для очень длинных тяжёлых пакетов рольганг становится необходимым элементом.

Как упаковывается длинномерная продукция. Оператор отрезает кусок рукавной плёнки нужной длины с запасом для запайки с двух сторон. Один конец рукава запаивается на аппарате в режиме «только запайка». Рукав надевается на продукт. Продукт помещается на рольганг. Свободный край рукава подаётся в аппарат, запускается цикл вакуумирования и запайки. Готовый упакованный продукт откатывается по рольгангу.

Примеры продукции, где бескамерная конструкция даёт максимальное преимущество. Стройматериалы: плинтусы длиной 2,7 м, наличники 2,2 м, штапики 3 м, профили ПВХ и алюминиевые длиной до 6 м. Металлопрокат: трубы, уголки, швеллеры, полосы длиной до 12 м. Комплектующие: длинные валы, оси, шпиндели для промышленного оборудования. Агропром: рукава для полива длиной до 50 м, шланги высокого давления. Пищевая промышленность: колбасные батоны длиной до 1,5 м, рыба крупных пород, блоки сыра.

Экономическая эффективность и окупаемость

Для расчёта окупаемости используйте формулу: стоимость оборудования / (экономия на списании продукции + снижение затрат на консервацию + экономия ФОТ в месяц). Пример для предприятия по производству длинномерных алюминиевых профилей с объёмом выпуска 10 тонн продукции в месяц. Стоимость 1 тонны — 300 000 рублей. Без вакуумной упаковки продукция корродирует при хранении на складе в условиях переменной влажности — процент брака и пересортицы составляет 3%. Потери за месяц: 10 тонн × 3% × 300 000 руб = 90 000 рублей.

При использовании бескамерной вакуумной упаковки защита от коррозии снижает процент повреждений до 0,2%. Потери составят: 10 тонн × 0,2% × 300 000 руб = 6 000 рублей в месяц. Экономия на списании — 84 000 рублей в месяц. Рольганг и регулируемая высота сокращают время упаковки одной единицы на 60% — экономия ФОТ около 40 000 рублей в месяц. Итоговая экономия — 124 000 рублей в месяц. Стоимость оборудования окупается за 12-18 месяцев в зависимости от цены машины и интенсивности использования. Расчёт носит информационный характер. Точные цифры зависят от вашей продукции, стоимости и процента порчи при хранении.

Бескамерный вакуумный упаковщик DZQ-600L — напольный аппарат для упаковки крупногабаритной и длинномерной продукции. Длина планки 600 мм, бескамерная конструкция без ограничений по длине пакета, рольганг с регулировкой высоты, функция газонаполнения, воздушный компрессор в комплекте, колёса для мобильности. Подходит для стройматериалов, металлопроката, длинномерных комплектующих, а также для пищевых продуктов большого размера.

Специалисты Европактрейд помогут оценить применимость бескамерной технологии для вашей продукции и рассчитать необходимую длину рольганга. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Укажите тип продукции, максимальную длину и вес упаковки — мы предложим оптимальную конфигурацию оборудования.
