Вакуумный куттер ZBZ-525V

Вакуумный куттер ZBZ-525V: 150 кВт, 6 ножей, загрузка до 350 кг и степень вакуума -0,08 мПа

При производстве вареных колбас, сосисок и эмульгированных продуктов тонкого помола на крупных мясокомбинатах ключевыми проблемами являются окисление жира, потеря влаги и снижение выхода готовой продукции. При обработке 300+ кг сырья в атмосферном куттере неизбежен контакт с кислородом, который запускает процессы окисления, ухудшает цвет и вкус, а также способствует росту аэробной микрофлоры. Кроме того, воздух, захваченный фаршем, приводит к образованию пустот и снижению плотности набивки оболочки, что уменьшает выход продукта на 5-10%.

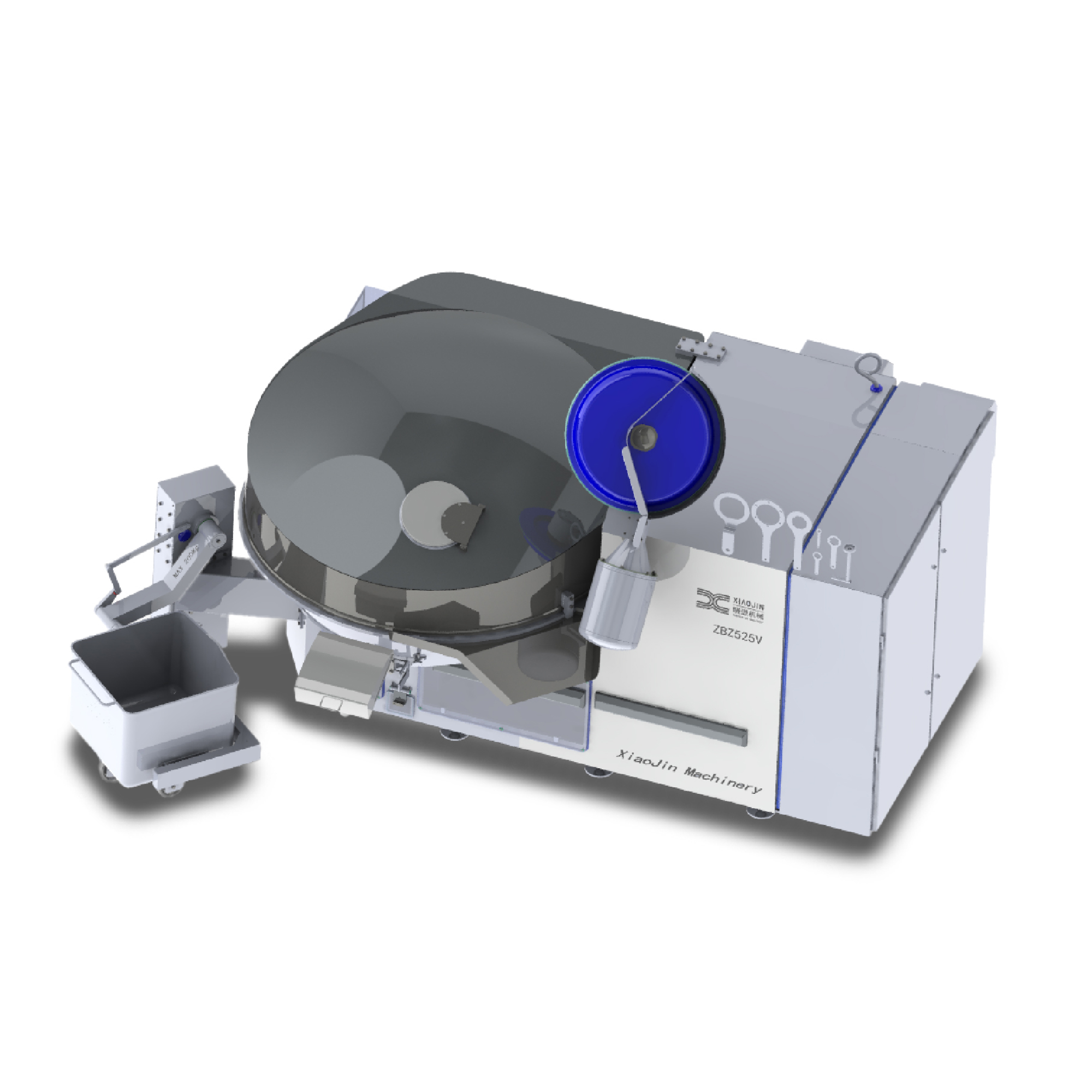

Вакуумный куттер ZBZ-525V — это флагманская машина закрытого типа с чашей 525 л и загрузкой до 350 кг сырья, где процесс измельчения и эмульгирования проходит под вакуумом -0,08 мПа. Модель создана для самых высоких нагрузок на мясокомбинатах, перерабатывающих более 10 тонн сырья в смену. Шесть ножей из немецкой премиальной стали, зазор 1,5-2 мм и четыре ступени скорости вращения ножевого вала (750-3600 об/мин) обеспечивают исключительную однородность фарша. Чаша из нержавеющей стали с защитным бортом исключает перелив при работе на скоростях до 10 об/мин.

Что это за оборудование и какую задачу решает? ZBZ-525V — это вакуумный куттер закрытого типа, где насос откачивает воздух из рабочей камеры до остаточного давления 20 кПа. Отсутствие кислорода предотвращает окисление жиров и потерю цвета, что особенно важно при переработке мяса птицы и жирной свинины. Вакуум значительно улучшает плотность фарша: отсутствие пузырьков воздуха позволяет увеличить набивку в оболочку на 8-12% по сравнению с атмосферными машинами. Для машин этого класса характерна степень вакуума не выше -0,08 мПа — это порог, за которым стоимость насоса растет непропорционально эффекту. Частотный преобразователь обеспечивает плавный пуск и остановку ножевого вала, исключая гидроудары в эмульсии.

Основная идея ZBZ-525V — максимальная производительность при сохранении качества продукта. Мощность двигателя с 4-ступенчатой регулировкой ножей (750, 1500, 3000, 3600 об/мин) и бесступенчатая регулировка чаши (2-10 об/мин) дают технологу 16 комбинаций для подбора оптимального режима под любую рецептуру. Выгружатель с частотным регулированием 15-60 об/мин и гидравлический подъемник для тележек полностью автоматизируют выгрузку 350 кг фарша. Защитный борт чаши — загнутый край, который предотвращает перелив даже при максимальной загрузке и скорости вращения 10 об/мин. Подшипниковый узел с многослойной герметизацией рассчитан на 30 000 моточасов в условиях регулярной мойки под высоким давлением.

Ключевые критерии выбора промышленного вакуумного куттера

При подборе машины класса ZBZ-525V инженеры производства часто ошибаются, оценивая только объем чаши. Критичны три параметра: степень вакуума и скорость его нарастания, мощность двигателя относительно загрузки, а также система безопасности и гидравлики. Степень вакуума -0,08 мПа достигается за 90-120 секунд при объеме чаши 525 л. Если вакуумная система выходит на рабочий режим дольше, верхний слой продукта успевает окислиться до начала вакуумирования. Мощность 150 кВт при загрузке 350 кг дает удельную мощность 428 Вт/кг — коэффициент, достаточный для быстрой эмульгации плотных сортов мяса без перегрузки привода.

Второй параметр — зазор между ножами и чашей. У ZBZ-525V он составляет 1,5-2 мм. Меньший зазор (0,5-1 мм) создает трение и перегрев, больший (3-4 мм) оставляет неразрезанные включения. Шесть ножей с лезвиями из немецкой стали обеспечивают равномерную сетку резания. Третий фактор — гидравлический выгружатель и подъемник для тележек. При загрузке 350 кг ручная выгрузка физически невозможна. Скорость выгружателя 15-60 об/мин позволяет регулировать поток фарша в зависимости от его вязкости: для густых фаршей — нижний предел, для жидких эмульсий — верхний.

Виды и различия в вакуумных куттерах

В линейке вакуумных куттеров представлены модели с чашей от 200 до 525 л. ZBZ-525V — флагманская модель с максимальной загрузкой. Сравнение с вакуумным куттером ZBZ-200II:

Ключевые отличия ZBZ-525V: увеличенный объем чаши, повышенная мощность, четырехступенчатое переключение скоростей с плавной остановкой, гидравлический выгружатель и подъемник для тележек в базовой комплектации.

Чек-лист: как выбрать вакуумный куттер для загрузки 350 кг

Перед покупкой вакуумного куттера ZBZ-525V проверьте эти параметры:

• Соответствие степени вакуума и времени выхода на режим: -0,08 мПа за 90-120 секунд — норма для чаши 525 л.
• Зазор между ножами и чашей: 1,5-2 мм — оптимален для равномерного измельчения без перегрева.
• Герметичность вакуумной системы: при отключенном насосе давление не должно нарастать быстрее чем на 0,01 мПа в минуту.
• Тип выгрузки: гидравлический выгружатель с регулировкой 15-60 об/мин обязателен для 350 кг фарша.
• Габариты: 4100×3100×3300 мм требуют отдельного фундамента и свободного доступа со всех сторон для обслуживания.

Технические характеристики и конструкция ZBZ-525V

Вакуумный куттер ZBZ-525V построен на массивной литой станине из чугуна с кожухом из нержавеющей стали. Чаша сварная из нержавеющей стали SUS 304 с защитным бортом. Ножевой вал оснащен шестью ножами из немецкой стали с закалкой до 56-58 HRC. Подшипниковый узел с многослойной герметизацией. Передача — ременная, с поликлиновыми ремнями. Вакуумная система: водокольцевой насос производительностью 300 м³/ч. Гидравлическая система выгрузки: цилиндр с усилием 5 тонн, насосная станция с регулятором потока.

Принципиальная схема работы: Частотный преобразователь управляет двигателем 150 кВт, разгоняя ножевой вал до заданной скорости (750/1500/3000/3600 об/мин). Отдельный двигатель вращает чашу с регулировкой 2-10 об/мин. Вакуумный насос откачивает воздух до -0,08 мПа; контроллер дает разрешение на запуск ножей только после достижения заданного вакуума. Гидравлический выгружатель включается после остановки ножей, скорость регулируется 15-60 об/мин. Подъемник для тележек поднимает тару на уровень выгрузки. Защитный борт чаши (отбортовка) предотвращает перелив при загрузке 350 кг и вращении 10 об/мин.

Полные технические параметры ZBZ-525V

Защитная крышка из поликарбоната толщиной 20 мм с усиленными ребрами жесткости — выдерживает вакуум без коробления. Уплотнитель по периметру — силиконовый, пищевой. Концевые выключатели блокируют запуск ножей при открытой крышке или нарушении вакуума. Электрошкаф с классом защиты IP55 вынесен в отдельный блок.

Гидравлическая система выгрузки включает цилиндр двустороннего действия и насосную станцию с давлением 160 бар. Скорость выгружателя регулируется пропорциональным клапаном. Подъемник для тележек грузоподъемностью 500 кг оснащен механической фиксацией в верхнем положении.

Экономическая эффективность и окупаемость

Приведем расчет для мясокомбината, выпускающего 12 тонн вареной колбасы в смену. Данные модельные, используйте их как формулу. Потери при термообработке на атмосферном куттере составляют 8-10%, на вакуумном — 2-3% за счет более плотной набивки оболочки и отсутствия пустот. Разница в выходе готового продукта — 6-7%. При сменной выработке 12 тонн дополнительный выход на вакуумном куттере: 12 000 кг × 0,065 = 780 кг. При цене реализации 280 руб/кг и себестоимости 200 руб/кг маржинальная прибыль с дополнительных 780 кг = 80 руб × 780 = 62 400 руб в смену. За месяц (30 смен) = 1 872 000 руб. Стоимость ZBZ-525V ориентировочно 6-7 млн рублей. Срок окупаемости: 6 500 000 / 1 872 000 = 3,5 месяца. С учетом двухсменной работы — 1,8-2 месяца.

Кейсы и практика применения

Крупный производитель сосисок и сарделек заменил три атмосферных куттера ZBG200 на один ZBZ-525V. Причиной стала нестабильная плотность фарша и разрывы оболочки при варке. На вакуумном куттере с 6 ножами и зазором 1,5 мм фарш стал однородным, без воздушных включений. Количество брака при термообработке снизилось с 3% до 0,2%. Экономия сырья и упаковки за счет снижения возвратов — 450 000 руб в месяц. Дополнительный эффект — сокращение персонала с трех куттеристов до одного (экономия ФОТ 180 000 руб/мес).

На предприятии по производству паштетов высокой жирности проблема была в быстром окислении продукта: уже на 5-6 день хранения появлялся прогорклый вкус. После перехода на вакуумный куттер ZBZ-525V и вакуумирования до -0,08 мПа срок годности паштета увеличился с 7 до 21 дня без добавления химических антиоксидантов. Это позволило расширить географию поставок до 1500 км и увеличить выручку на 25% без роста себестоимости. Время цикла куттерования для паштета — 6 минут.

Вакуумный куттер ZBZ-525V — это решение для крупных мясокомбинатов и паштетных производств с суточной переработкой от 10 тонн сырья. Модель подходит для вареных колбас, сосисок, сарделек, паштетов, эмульсий, продуктов из мяса птицы. Степень вакуума -0,08 мПа, четыре скорости ножа, шесть ножей из немецкой стали, гидровыгружатель, подъемник для тележек и мощность 150 кВт — технические характеристики, обеспечивающие максимальный выход готовой продукции и стабильное качество при интенсивной эксплуатации.
