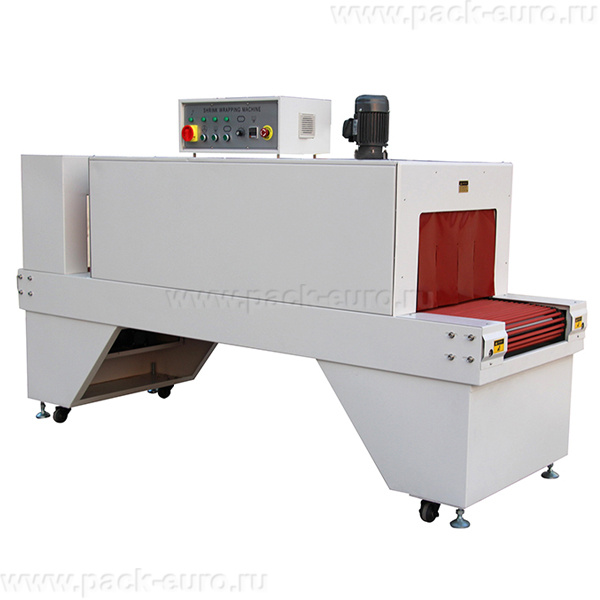

Термоусадочный тоннель с охлаждением SM6040 Foodatlas: мощность 20 кВт, 15 ТЭНов, производительность 600 уп/час, зона охлаждения
Для предприятий, упаковывающих продукцию в термоусадочную пленку в больших объемах, недостаточно просто качественной усадки. После выхода из тоннеля горячая пленка продолжает деформироваться при контакте с другими упаковками или при укладке в тару. Термоусадочный тоннель с охлаждением SM6040 Foodatlas оснащен дополнительной зоной охлаждения, которая фиксирует форму упаковки перед сходом с конвейера. Мощность составляет 20 кВт, количество нагревательных элементов — 15 металлических ТЭНов, расположенных по бокам. Производительность — 600 упаковок в час при скорости ленты до 15 м/мин.
Оборудование предназначено для предприятий пищевой промышленности, логистических центров и складских комплексов, где требуется высокая производительность и стабильное качество упаковки. Зона охлаждения исключает деформацию пленки после усадки, что особенно важно при последующей укладке упаковок в короба или на паллеты. Температурный режим регулируется в диапазоне 0–400 °С.
Конструкция и принцип работы
Тоннель SM6040 выполнен в напольном исполнении. Габариты: 2800×850×1580 мм, вес нетто — 300 кг. В составе оборудования: входная зона с роликовым конвейером, термоусадочная камера с 15 металлическими ТЭНами, расположенными по бокам, и 2 вентиляторами для принудительной циркуляции горячего воздуха, зона охлаждения с системой обдува холодным воздухом, выходной роликовый конвейер.
Принцип работы: продукт, предварительно упакованный в термоусадочную пленку с помощью L-ножа или автоматического запайщика, подается на входной роликовый конвейер. Конвейер перемещает упаковку через термоусадочную камеру, где 15 ТЭНов и 2 вентилятора создают равномерный поток горячего воздуха. Пленка усаживается, плотно облегая продукт. Затем упаковка поступает в зону охлаждения, где поток холодного воздуха фиксирует форму пленки. На выходе оператор получает готовую упаковку, которая не деформируется при складировании.
Температура в нагревательной камере регулируется терморегулятором в диапазоне 0–400 °С. Скорость ленты регулируется бесступенчато от 0 до 15 м/мин. Наличие 2 вентиляторов обеспечивает турбулентный поток, омывающий упаковку со всех сторон.
Зона охлаждения: фиксация формы после усадки
Ключевое отличие модели SM6040 от стандартных термоусадочных тоннелей — наличие зоны охлаждения. После выхода из нагревательной камеры пленка остается эластичной в течение 5–10 секунд. Если в этот момент упаковка соприкасается с другой поверхностью или на нее давят соседние изделия, форма нарушается, появляются вмятины и складки.
Зона охлаждения работает следующим образом:
- Упаковка выходит из нагревательной камеры и сразу попадает в зону с направленным потоком холодного воздуха от вентиляторов системы охлаждения.
- Холодный воздух быстро снижает температуру пленки ниже температуры стеклования материала.
- Пленка теряет эластичность и фиксирует форму, достигнутую после усадки.
- На выходной конвейер поступает полностью стабильная упаковка, не деформирующаяся при контакте с другими изделиями.
Зона охлаждения особенно важна в следующих случаях:
- Упаковка продукции, которая сразу после выхода из тоннеля укладывается в короба или на паллеты.
- Упаковка мягких продуктов, которые могут деформироваться под давлением соседних упаковок.
- Работа на высоких скоростях, где упаковки выходят из тоннеля с минимальными интервалами.
Как выбрать термоусадочный тоннель: критерии для профессионала
Первый критерий — наличие зоны охлаждения. Если продукция после упаковки сразу укладывается в короба или на паллеты, зона охлаждения обязательна. Без нее горячая пленка будет деформироваться, ухудшая внешний вид и защитные свойства упаковки. Модель SM6040 с охлаждением решает эту задачу.
Второй параметр — мощность и количество ТЭНов. 20 кВт и 15 металлических ТЭНов, расположенных по бокам, обеспечивают быстрый разогрев и стабильную температуру даже при интенсивной загрузке. Производительность 600 упаковок в час достигается без падения температуры в камере.
Третий критерий — скорость ленты до 15 м/мин. Это позволяет упаковывать продукцию разных размеров с оптимальным временем нахождения в камере. Для тонких пленок скорость увеличивают, для толстых — снижают. При максимальной скорости длина камеры позволяет усаживать пленку за 4–6 секунд.
Четвертый параметр — напряжение питания. Тоннель работает от сети 380 В. Мощность 20 кВт требует отдельной силовой линии с автоматом на 40–50 А.
Пятый параметр — роликовый конвейер и напольное исполнение. Роликовый механизм снижает трение и износ ленты. Напольная установка не требует специального стола. Габариты 2800×850×1580 мм требуют выделенной зоны длиной не менее 3 метров.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | SM6040 Foodatlas |
| Тип оборудования | термоусадочный тоннель с охлаждением |
| Производительность | 600 уп/час |
| Мощность | 20 кВт |
| Напряжение питания | 380 В |
| Количество нагревательных элементов | 15 шт, металлические ТЭНы |
| Расположение ТЭНов | по бокам |
| Количество вентиляторов | 2 шт |
| Температурный режим | 0 – 400 °С |
| Скорость ленты конвейера | 0 – 15 м/мин |
| Тип конвейера | роликовый |
| Зона охлаждения | есть |
| Габариты Д×Ш×В | 2800 × 850 × 1580 мм |
| Вес нетто / брутто | 300 кг / 380 кг |
| Материал корпуса | окрашенный металл |
| Наличие терморегулятора | да |
| Способ установки | напольный |
| Гарантия | 6 месяцев |
Преимущества оборудования
- Встроенная зона охлаждения для фиксации формы упаковки. После выхода из нагревательной камеры пленка остается эластичной и может деформироваться. Зона охлаждения обдувает упаковку холодным воздухом, фиксируя форму. Готовая упаковка не меняет геометрию при контакте с другими изделиями или при укладке в короба.
- 15 металлических ТЭНов, расположенных по бокам, суммарной мощностью 20 кВт. Боковое расположение обеспечивает равномерный прогрев по всей высоте упаковки. 20 кВт гарантируют стабильную температуру даже при непрерывной загрузке 600 упаковок в час. Выход на рабочий режим занимает 4–5 минут.
- 2 вентилятора для принудительной циркуляции горячего воздуха. Турбулентный поток омывает упаковку со всех сторон, исключая холодные зоны. Даже продукция сложной формы с глубокими выемками получает равномерную усадку без пропусков и складок.
- Производительность 600 упаковок в час при скорости ленты до 15 м/мин. Высокая скорость ленты позволяет обрабатывать до 10 упаковок в минуту. За 8-часовую смену тоннель пропускает до 4800 упаковок.
- Роликовый конвейер и напольное исполнение. Роликовый механизм снижает сопротивление движению упаковок и износ ленты. Напольная установка не требует дополнительных подставок.
- Широкий температурный диапазон 0–400 °С и терморегулятор. Возможность точной настройки температуры под любой тип термоусадочной пленки: PVC, POF, полиэтилен. Терморегулятор поддерживает заданную температуру с точностью ±2 °С.
Зона охлаждения: почему это важно для качества упаковки
Стандартные термоусадочные тоннели не имеют зоны охлаждения. Упаковка выходит из нагревательной камеры с температурой пленки 50–70 °С и остается эластичной. Если в этот момент упаковка касается другой упаковки или стенки короба, на пленке остаются вмятины и складки. На конвейере с высокой скоростью упаковки часто соприкасаются, деформируя друг друга.
Зона охлаждения в SM6040 решает эту проблему:
- Длина зоны охлаждения составляет около 500–700 мм, что обеспечивает время обдува 2–4 секунды при скорости ленты 10 м/мин.
- Вентиляторы зоны охлаждения создают направленный поток воздуха температурой окружающей среды.
- Пленка охлаждается до 30–35 °С, теряя эластичность и фиксируя форму.
- На выходной конвейер поступает стабильная упаковка, готовая к укладке в короба без риска деформации.
Зона охлаждения особенно важна при упаковке продукции для маркетплейсов, где внешний вид упаковки直接影响 решение покупателя, и при автоматической укладке упаковок в короба на высокоскоростных линиях.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене стандартного тоннеля без охлаждения на тоннель SM6040 с охлаждением. При объеме 4000 упаковок в смену процент брака из-за деформации пленки на стандартном тоннеле составляет 1–2%. Экономия на переупаковке и потерянной продукции при снижении брака до 0,2% составляет 30–50 упаковок в смену, или 600–1000 руб за смену, 13 200–22 000 руб в месяц.
Дополнительный эффект — повышение производительности. На стандартном тоннеле оператору приходится раскладывать упаковки на выходе так, чтобы они не касались друг друга. Это замедляет работу. На SM6040 упаковки можно укладывать сразу в короба, экономя 1–2 секунды на упаковке. При 4000 упаковок экономия времени — 1–2 часа в смену, или 400–800 руб при ставке 400 руб/час.
Расчет носит информационный характер. Актуальная стоимость тоннеля SM6040 Foodatlas указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 8 до 14 месяцев.
Вывод: термоусадочный тоннель с охлаждением SM6040 Foodatlas предназначен для предприятий с объемом упаковки от 3000 до 6000 единиц в смену, где требуется высокое качество упаковки и фиксация формы после усадки. Главные преимущества — встроенная зона охлаждения, 15 боковых ТЭНов мощностью 20 кВт, 2 вентилятора, производительность 600 упаковок в час. Компания Европактрейд поставляет оборудование с гарантией 6 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
|
Напряжение/Частота
|
380/50 |
|
Мощность, кВт
|
20 |
|
Габариты товара, ДхШхВ, мм
|
2800x850x1580 |
|
Габариты упаковки ДхШхВ, мм
|
2900x1000x1690 |
|
Вес брутто, кг
|
380 |
|
Вес нетто, кг
|
300 |
|
Количество нагревательных элементов
|
15 |
|
Количество вентиляторов в камере
|
2 |
|
Количество вентиляторов охлаждения
|
3 |
|
Тип упаковки
|
Фанерный ящик |
|
Максимальный размер упаковки, мм (ширина Х высота)
|
590x390 |
|
Расположение нагревательных элементов
|
По бокам |
|
Тип конвейера
|
Ролликовый |
|
Тип ТЭНов
|
Металлический ТЭН |
|
Производитель
|
Foodatlas |
|
Бренд
|
Foodatlas |
