Термоусадочный тоннель с ножом для обрезки FM-5030F Foodatlas Pro

Термоусадочный тоннель с ножом для обрезки FM-5030F Foodatlas Pro: комбинированное оборудование 2 в 1 с кварцевыми нагревателями

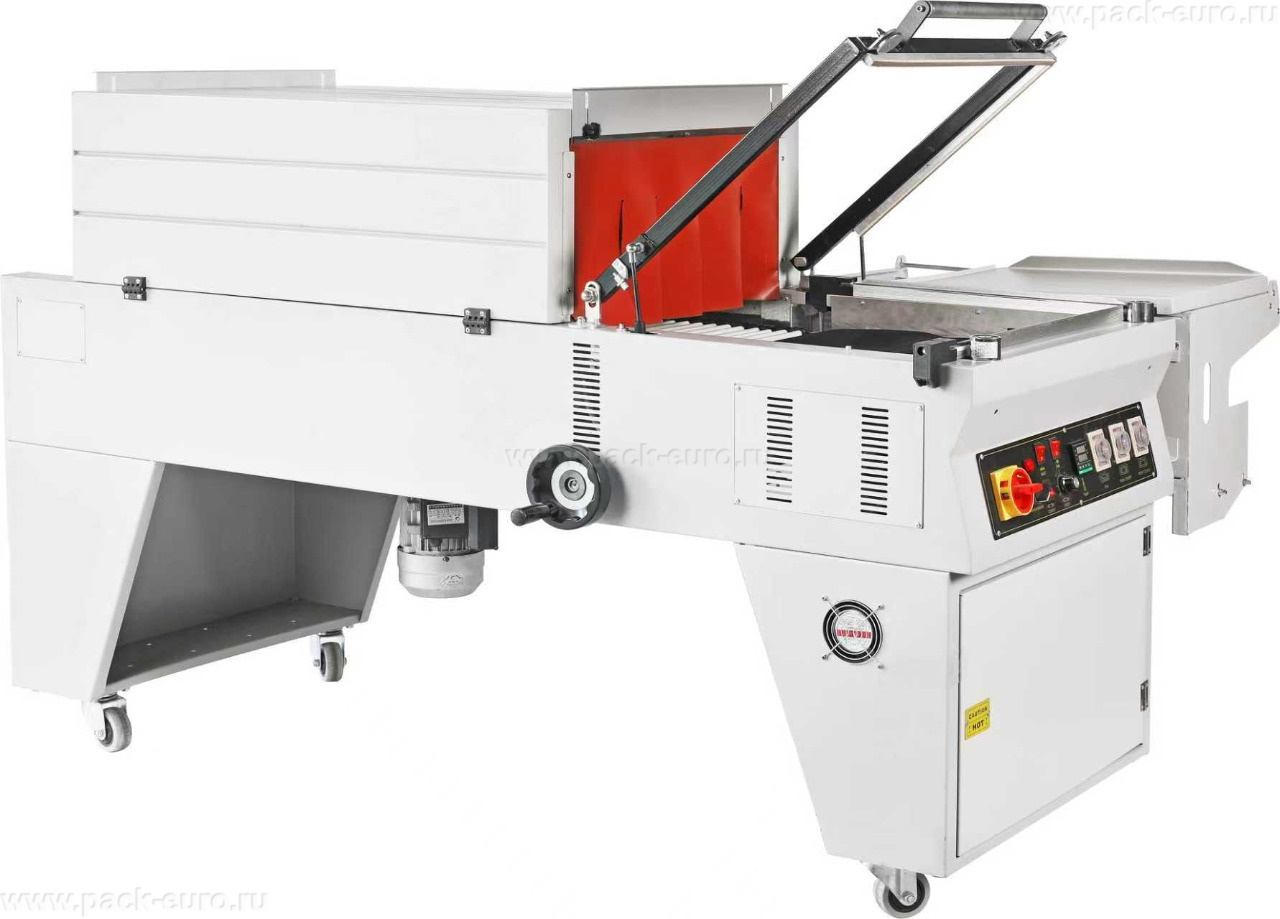

Термоусадочный тоннель с ножом для обрезки FM-5030F Foodatlas Pro — это мощное комбинированное оборудование, объединяющее функции L-образного запайщика и термоусадочной камеры в едином компактном корпусе. Модель предназначена для индивидуальной и групповой упаковки продукции пищевой и легкой промышленности в термоусадочную пленку. Решение идеально подходит для предприятий общественного питания, супермаркетов, цехов по производству полуфабрикатов и кондитерских изделий.

Ключевая особенность модели — совмещение двух функций в одном корпусе. Встроенный L-образный нож с нихромовой струной формирует ровный сварочный шов без налипания материала. После запайки изделие автоматически поступает в термоусадочную камеру, где под воздействием горячего воздуха пленка равномерно обтягивает продукт. Оборудование оснащено шестью кварцевыми нагревательными элементами и мощным вентилятором. Мощность — 8.6 кВт, питание — от сети 380 В. Производительность — от 120 до 360 упаковок в час.

Конструкция и принцип работы комбинированного аппарата FM-5030F Foodatlas Pro

Устройство позволяет за одну операцию выполнить полный цикл упаковки. Оператор укладывает продукцию на рабочую зону, оборачивает пленкой и опускает L-образный нож. Нихромовая струна одновременно отрезает пленку и формирует аккуратный сварочный шов без налипания материала. После завершения запайки изделие автоматически поступает в термоусадочную камеру. Шесть кварцевых нагревательных элементов быстро нагревают воздух, мощный вентилятор создает равномерный поток для качественной усадки без складок и пережогов. Предусмотрено два режима работы: только запайка с обрезкой либо полный цикл с термоусадкой, а также функция реверса ленты.

Основные узлы и конструктивные особенности

В составе аппарата FM-5030F используются L-образный нож с нихромовой струной, шесть кварцевых нагревательных элементов, мощный вентилятор для циркуляции воздуха, конвейерная лента с реверсом, электронное управление с регулировкой температуры, времени запайки и скорости конвейера. Корпус напольный, материал — окрашенная сталь. Габаритные размеры камеры — 900×500×300 мм. Максимальный размер упаковки — 500×300×200 мм.

• Шесть кварцевых нагревательных элементов — кварцевые ТЭНы обеспечивают быстрый выход на рабочую температуру и равномерное распределение тепла по всей камере. Время разогрева до рабочей температуры 180°C составляет не более 3 минут. Кварцевые элементы имеют повышенную устойчивость к перепадам температур и более долгий срок службы по сравнению с металлическими ТЭНами.
• Два режима работы: запайка или полный цикл — оператор может выбрать режим только запайки с обрезкой (без усадки) либо полный цикл с термоусадкой. Режим запайки без усадки удобен при подготовке продукции к транспортировке на другой участок или при использовании отдельного тоннеля. Функция реверса ленты позволяет извлечь застрявшую упаковку без остановки оборудования.
• Шесть кварцевых нагревателей вместо стандартных ТЭНов — кварцевые нагреватели имеют более высокую теплоотдачу и равномерность нагрева по сравнению с металлическими трубчатыми ТЭНами. Это особенно важно при упаковке термочувствительной продукции (кондитерские изделия, шоколад, полуфабрикаты), где критично исключить локальные перегревы.

Как выбрать комбинированное оборудование 2 в 1: критерии для мастера упаковки

Первым делом оцените необходимость комбинированного решения. Термоусадочный тоннель с ножом для обрезки FM-5030F Foodatlas Pro объединяет запайщик и тоннель в одном корпусе. Если пространство в цеху ограничено, такая компоновка экономит до 50% площади по сравнению с раздельной установкой. Если же у вас уже есть отдельный запайщик или тоннель, комбинированное оборудование может быть избыточным.

Второй параметр — размеры упаковки. Максимальный размер упаковки — 500×300×200 мм. Габариты камеры — 900×500×300 мм. Ширина рулона — 400 мм. Это позволяет упаковывать лотки с полуфабрикатами, коробки с кондитерскими изделиями, групповые наборы, поддоны с продукцией.

Третий критерий — производительность. 120-360 упаковок в час — это 2-6 упаковок в минуту. Производительность зависит от размера продукции и выбранного режима. Для малых и средних объемов (до 2000-3000 упаковок в смену) этого достаточно. Для высокоскоростных линий потребуется раздельное оборудование с большей скоростью.

Четвертый аспект — соответствие требованиям технических регламентов. Оборудование соответствует требованиям для упаковки пищевой продукции. Предусмотрены меры для защиты персонала и электрической сети: обязательное заземление и подключение через автоматический выключатель. Конструкция обеспечивает легкий доступ к нагревательным элементам и узлу резки для ежедневной очистки.

Технические характеристики комбинированного аппарата FM-5030F Foodatlas Pro

Преимущества оборудования

• Две функции в одном корпусе — экономия пространства до 50% — объединение L-образного запайщика и термоусадочной камеры в едином корпусе значительно сокращает занимаемую площадь. В отличие от раздельных установок, комбинированное оборудование не требует свободного пространства между зонами и дополнительных конвейеров для передачи упаковки.
• Шесть кварцевых нагревателей для равномерной усадки — кварцевые ТЭНы обеспечивают быстрый выход на рабочую температуру (3 минуты до 180°C) и равномерное распределение тепла по всей камере 900×500×300 мм. Это гарантирует качественную усадку без складок и пережогов даже при интенсивной эксплуатации.
• Нихромовая струна без налипания пленки — L-образный нож с нихромовой струной формирует ровный сварочный шов. Струнная конструкция исключает налипание материала на нагревательный элемент, что особенно важно при упаковке продукции пищевой промышленности, где частота смены пленки высока.
• Два режима работы и реверс ленты — оператор может выбрать режим только запайки с обрезкой либо полный цикл с термоусадкой. Функция реверса ленты позволяет извлечь застрявшую упаковку или снять продукцию после частичного цикла без остановки оборудования.
• Простота обслуживания и защита персонала — конструкция обеспечивает легкий доступ к нагревательным элементам и узлу резки для ежедневной очистки. Оборудование требует обязательного заземления и подключения через автоматический выключатель — все меры для защиты персонала и электрической сети соответствуют техническим регламентам.

Комбинированное оборудование 2 в 1: преимущества для предприятий общественного питания и супермаркетов

На предприятиях общественного питания, в супермаркетах и цехах по производству полуфабрикатов пространство, как правило, ограничено. Раздельная установка запайщика и термотоннеля требует не только места для двух аппаратов, но и свободной зоны между ними для маневра оператора и промежуточного накопления упаковок.

Почему FM-5030F Foodatlas Pro оптимален для предприятий общественного питания:

• Комбинированный корпус занимает до 50% меньше площади по сравнению с раздельной установкой. Это критично для небольших цехов при магазинах и ресторанах.
• После запайки продукт автоматически поступает в зону усадки — оператору не нужно переносить упаковку вручную. Это ускоряет процесс и снижает риск повреждения упаковки при переносе.
• Кварцевые нагреватели обеспечивают мягкий, но достаточный нагрев, что важно для термочувствительной продукции: кондитерских изделий, шоколада, выпечки. Перегрев может деформировать продукт — кварцевые ТЭНы исключают локальные перегревы.
• Упаковка получается герметичной и презентабельной, что важно для выкладки в витринах супермаркетов и для доставки готовой продукции.

Поставка оборудования в собранном виде позволяет начать эксплуатацию сразу после подключения к сети и заземления.

Экономическая эффективность и окупаемость

Рассчитаем экономию при переходе с ручной упаковки (фен + ручная обрезка) на комбинированный аппарат FM-5030F Foodatlas Pro. На ручной упаковке оператор делает до 30 упаковок в час (нарезка, запайка, усадка отдельно). С аппаратом производительность повышается до 180 упаковок в час (в среднем по диапазону 120-360) — рост в 6 раз. При зарплате оператора 500 рублей в час и односменной работе экономия на ФОТ составляет 500 × 1 × 20 × 5 = 50 000 рублей в месяц.

Экономия на закупке оборудования по сравнению с раздельной установкой (запайщик + тоннель): раздельный комплект сопоставимого уровня стоит ориентировочно на 30-40% дороже. При стоимости FM-5030F, уточняемой на сайте, экономия составляет от 70 000 до 120 000 рублей единовременно.

Снижение расхода пленки: ручная усадка перерасходует 15% из-за неравномерного нагрева и неточной нарезки, аппарат — 3%. При расходе 5 кг пленки в день и цене 250 руб/кг экономия составляет 5 × 0.12 × 250 × 22 = 3 300 руб/мес. Суммарная экономия — 53 300 руб/мес плюс единовременная экономия при закупке. Срок окупаемости для цеха по производству полуфабрикатов с загрузкой 6 часов в день составляет от 4 до 8 месяцев. Расчет носит ознакомительный характер, фактические цифры зависят от объема выпуска и стоимости оборудования.

Термоусадочный тоннель с ножом для обрезки FM-5030F Foodatlas Pro — это решение для предприятий общественного питания, супермаркетов, цехов по производству полуфабрикатов и кондитерских изделий, которым нужно компактное комбинированное оборудование 2 в 1 с кварцевыми нагревателями. Модель подходит мастерам упаковки и руководителям предприятий пищевой промышленности, ценящих равномерный нагрев без пережогов и два режима работы. Главные плюсы: комбинированный корпус (нож + тоннель), шесть кварцевых нагревателей, камера 900×500×300 мм, производительность до 360 упаковок/час, два режима работы и реверс ленты.

Для консультации по подбору режимов работы под вашу продукцию и уточнения наличия комбинированного аппарата FM-5030F Foodatlas Pro свяжитесь со специалистами компании Европактрейд. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с учетом ваших задач по упаковке пищевой продукции.
