Тележка технологическая (рикша) ИПКС-117Р-250(Н)

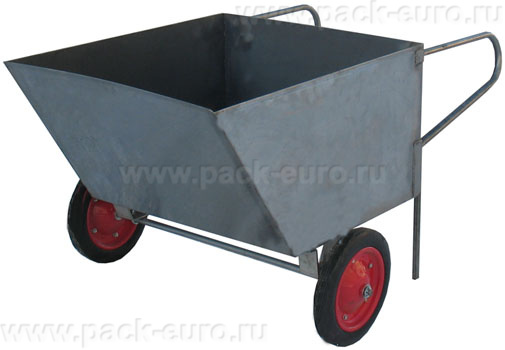

Тележка технологическая рикша ИПКС-117Р-250(Н): усиленный внутрицеховой транспортер высокой грузоподъемности

Оборудование предназначено для интенсивной транспортировки сырья, полуфабрикатов и готовой продукции на крупных предприятиях перерабатывающей и пищевой промышленности. Тележка технологическая рикша ИПКС-117Р-250(Н) — это усиленный одноколесный транспортёр с ковшом объёмом 250 литров, выполненный из пищевой нержавеющей стали. Грузоподъемность тележки составляет 250 кг. Конструкция оснащена двумя колесными опорами диаметром 350 мм, установленными на усиленной оси.

Главные технические преимущества — повышенная грузоподъемность 250 кг при глубине ковша 450 мм, что позволяет перевозить большие объемы сырья. Увеличенные габариты ковша 1450×1000×750 мм обеспечивают транспортировку крупногабаритных емкостей и мешков. Высокопроходимые колеса диаметром 350 мм и эргономичный угол наклона 50 градусов сохраняют маневренность при максимальной загрузке. Тележка изготовлена полностью из пищевой нержавеющей стали с усиленным каркасом.

Конструкция, материалы и принцип работы

Тележка ИПКС-117Р-250(Н) представляет собой цельносварную конструкцию из пищевой нержавеющей стали с усиленным каркасом. Основные элементы: ковш объемом 250 литров с глубиной 450 мм, усиленные рукоятки с противоскользящими накладками, усиленная ось с двумя колесными опорами диаметром 350 мм. Угол между носком тележки и горизонтальной плоскостью составляет 50 градусов. По сравнению с моделью на 150 кг, данный вариант имеет увеличенные габариты ковша и усиленные несущие элементы.

Принцип работы: оператор загружает продукт в ковш. Тележка наклоняется на колеса, оператор берется за рукоятки и перевозит груз. Усиленная конструкция позволяет перевозить до 250 кг за один цикл. Для разгрузки тележка наклоняется вперед, продукт высыпается или выливается. Угол наклона 50 градусов обеспечивает полное опорожнение ковша даже для вязких продуктов.

Материал всех элементов — пищевая нержавеющая сталь увеличенной толщины. Ковш, рукоятки и ось выполнены из стали марки 12Х18Н10Т. Для модели на 250 кг толщина металла ковша увеличена до 1,5-2,0 мм по сравнению со стандартной 1,2 мм. Колеса имеют полиуретановые ободы и усиленные подшипники. Масса тележки составляет 40 кг.

Индекс модели ИПКС-117Р-250(Н) расшифровывается: ИПКС — изделие промышленное кухонное стационарное, 117 — типоразмер серии, Р — рикша одноколесная тележка, 250 — грузоподъемность в килограммах, (Н) — наличие полимерных накладок на рукоятках. Модель предназначена для перемещения тяжелых грузов в крупных мясоперерабатывающих цехах, на складах и в логистических центрах.

Комплектация поставки и варианты исполнения

В комплект поставки тележки ИПКС-117Р-250(Н) входят:

• Усиленный сварной ковш из нержавеющей стали объемом 250 литров
• Две усиленные рукоятки с полимерными накладками
• Усиленная ось с двумя колесными опорами диаметром 350 мм
• Усиленные опорные ножки для устойчивого положения
• Усиленные крепежные элементы из нержавеющей стали

Области применения усиленной тележки-рикши:

• Перевозка туш мяса и рыбы от зоны приемки к разделочным столам
• Транспортировка тяжелых полуфабрикатов между цехами
• Перемещение крупных партий готовой продукции на склад
• Транспортировка сыпучих продуктов в мешках по 25-50 кг до 10 мешков за рейс
• Перевозка жидких продуктов в бидонах и емкостях
• Удаление технологических отходов и крупногабаритного мусора

Тележка поставляется в собранном виде. Габариты в сборе 1450×1000×750 мм. Усиленная конструкция позволяет устанавливать тележку на опорные ножки без риска деформации при загрузке 250 кг. Колеса крепятся на оси с помощью усиленных шплинтов. Рекомендуется использование тележки на бетонных или плиточных полах с ровным покрытием.

Как выбрать усиленную технологическую тележку-рикшу: критерии для профессионала

При подборе внутрицехового транспорта высокой грузоподъемности для крупного производства учитывайте пять параметров. Первый — объем и грузоподъемность. Модель ИПКС-117Р-250(Н) имеет объем ковша 250 литров и грузоподъемность 250 кг. Это соответствует перевозке одновременно 250 кг мяса, 200 кг муки, 250 литров жидкости при плотности 1 кг/л. Для сравнения, стандартная тележка на 150 кг требует на 40% больше рейсов для того же объема груза.

Второй параметр — глубина и габариты ковша. Глубина 450 мм и ширина 1000 мм позволяют перевозить крупногабаритные предметы: стандартные евроконтейнеры, мешки с продукцией, гастроемкости GN 1/1 в несколько ярусов. Ковш вмещает до 10 мешков муки по 25 кг или 5 ведер по 50 литров. Высота бортов 450 мм надежно удерживает груз при движении по неровному полу.

Третий — диаметр колес и проходимость. Колеса диаметром 350 мм обеспечивают высокую проходимость при грузе 250 кг. Усиленные подшипники и ось выдерживают динамические нагрузки при переезде через стыки и пороги. Полиуретановые ободы толщиной 15 мм амортизируют удары и не повреждают напольное покрытие. Высота от пола до оси 160 мм обеспечивает дорожный просвет для преодоления препятствий.

Четвертый — угол наклона ковша и усилие оператора. Угол 50 градусов обеспечивает самотечное опорожнение даже для тяжелых сыпучих продуктов. Несмотря на грузоподъемность 250 кг, конструкция тележки позволяет одному оператору управлять ею благодаря правильному расположению центра тяжести и соотношению плеч рычага. Усилие на рукоятках при движении не превышает 20-25 кгс.

Пятый — материал и усиление конструкции. Тележка из пищевой нержавеющей стали с усиленным каркасом. Толщина металла ковша 1,5-2,0 мм против 1,2 мм у стандартных моделей. Усиленные рукоятки имеют большее сечение и дополнительные косынки в местах сварки. Усиленная ось диаметром 30 мм выдерживает изгибающие нагрузки при перевозке 250 кг.

Технические характеристики ИПКС-117Р-250(Н)

Преимущества усиленной технологической тележки-рикши

• Высокая грузоподъемность 250 кг при массе тележки 40 кг: соотношение грузоподъемности к массе тележки составляет 6,25:1. Это значительно выше, чем у стандартных тележек, что обеспечивает высокую эффективность транспортировки. Оператор прилагает усилие в основном для перемещения груза, а не для перемещения тележки. При перевозке 250 кг за рейс количество циклов сокращается на 40% по сравнению с тележкой на 150 кг.
• Увеличенный ковш 250 литров глубиной 450 мм: позволяет перевозить крупногабаритные грузы: стандартные мешки с продукцией до 10 штук за рейс, евроконтейнеры, тележки с продукцией, крупные разделочные колоды. Глубокие борта надежно удерживают груз при движении по неровностям и наклонах. Ширина ковша 1000 мм соответствует стандартным поддонам и паллетам.
• Усиленная конструкция из нержавеющей стали увеличенной толщины: ковш и каркас выполнены из стали толщиной 1,5-2,0 мм против 1,2 мм у стандартных моделей. Усиленные рукоятки имеют дополнительные косынки в местах сварки. Усиленная ось диаметром 30 мм с двумя подшипниками на каждом колесе выдерживает нагрузки до 500 кг. Тележка сохраняет жесткость при максимальной загрузке 250 кг без деформаций.
• Оптимальный угол наклона 50 градусов для полного опорожнения: при разгрузке ковш автоматически опорожняется под действием силы тяжести даже для вязких продуктов фарш, творог, густые соусы. Остаток продукта после опрокидывания не превышает 0,3-0,5% от объема. Угол 50 градусов также обеспечивает устойчивость тележки при загрузке и предотвращает самопроизвольное опрокидывание назад.

Эргономика и техника безопасности при работе с тяжелой тележкой

Тележка ИПКС-117Р-250(Н) спроектирована для перемещения тяжелых грузов массой до 250 кг. Правильная техника работы критически важна для предотвращения травм оператора и повреждения продукции.

Рекомендации по загрузке и разгрузке усиленной тележки:

• Перед загрузкой убедиться, что тележка стоит на опорных ножках, зафиксирована от качения
• Загружать продукт равномерно по всей площади дна ковша, не превышая грузоподъемность
• Тяжелые предметы размещать на дне, легкие — сверху, центр тяжести должен быть как можно ниже
• Жидкие продукты заливать не выше уровня 350 мм от дна для предотвращения расплескивания
• Мешки с сыпучими продуктами укладывать плашмя, не более 3-4 мешков в высоту
• После загрузки проверить устойчивость, при необходимости перераспределить груз

Техника перемещения тележки с грузом 250 кг:

• Встать между рукоятками, взять их обеими руками, ноги поставить на ширину плеч
• Плавно наклонить тележку на себя, перенеся вес груза на колеса
• Удерживая тележку в наклонном положении, начать движение, держа спину прямо
• При движении избегать резких ускорений и торможений из-за высокой инерции груза
• Скорость движения не должна превышать 3-4 км/ч в цехе и 2-3 км/ч на складе
• При поворотах снижать скорость до минимума, поворачивать плавно, без рывков
• При движении по неровностям и порогам приподнимать переднюю часть тележки, перекатывая колесо через препятствие

Требования к оператору и физическим нагрузкам:

Работа с тележкой грузоподъемностью 250 кг требует определенной физической подготовки. Рекомендуемая масса оператора — не менее 70 кг для обеспечения противовеса при наклоне тележки. При регулярной работе рекомендуется использовать тележку не более 4-5 часов в смену с перерывами. При появлении признаков усталости мышц спины и рук необходимо сделать перерыв. Предпочтительно чередовать работу на тележке с другими операциями.

Требования к полу для эксплуатации усиленной тележки:

Пол в зоне эксплуатации должен быть ровным, прочным, без выбоин и глубоких трещин. Допустимый перепад высот на 1 метр — не более 3 мм. Пороги высотой до 30 мм преодолеваются, но рекомендуется по возможности их демонтировать или сделать пандусы. Запрещается эксплуатация на мягких основаниях, рыхлой земле, гравии, а также на крутых уклонах более 5 градусов. При движении по мокрому или обледенелому полу эксплуатация категорически запрещена из-за риска потери сцепления колес.

Ежедневное обслуживание усиленной тележки:

• Очистить ковш и колеса от остатков продукта после каждой смены
• Проверить надежность крепления колес и рукояток, при необходимости подтянуть
• Проверить состояние сварных швов на предмет трещин
• Смазать подшипники колес силиконовой смазкой один раз в неделю при интенсивной эксплуатации
• Проверить состояние полиуретановых ободов колес при износе более 3 мм заменить колесо
• Один раз в месяц проверять геометрию ковша при деформации более 5 мм произвести рихтовку

Экономическая эффективность и окупаемость

Экономический эффект от приобретения усиленной технологической тележки-рикши ИПКС-117Р-250(Н) рассчитывается исходя из сокращения количества рейсов и снижения потерь продукта. Пример расчета для крупного мясоперерабатывающего цеха с объемом внутрицеховых перевозок 6000 кг в смену.

Альтернатива — использование стандартной тележки грузоподъемностью 150 кг. Для перевозки 6000 кг требуется 40 циклов. Время одного цикла 5 минут на загрузку, транспортировку и разгрузку. Итого 200 минут или 3,3 часа в смену. При ставке оператора 500 руб./час затраты на транспортировку — 1650 руб./смена или 36300 руб./месяц.

Использование усиленной тележки ИПКС-117Р-250(Н) грузоподъемностью 250 кг: количество циклов для 6000 кг — 24 цикла. Время одного цикла 6 минут из-за большей массы груза. Итого 144 минуты или 2,4 часа в смену. Затраты труда — 1200 руб./смена или 26400 руб./месяц. Экономия на оплате труда — 9900 руб./месяц.

Экономия от сокращения количества рейсов при использовании одной усиленной тележки вместо двух стандартных: две стандартные тележки стоят около 80000 рублей. Одна усиленная тележка стоит 46019 рублей. Экономия при покупке — 33981 рубль. Дополнительно экономится место для хранения одной тележки. Снижение потерь продукта при перевозке более крупными партиями за счет сокращения количества перегрузок — дополнительная экономия 5000-10000 руб./месяц. Стоимость тележки — 46019 руб. с НДС. Окупаемость за счет разницы в цене с двумя стандартными тележками наступает сразу при покупке. За счет экономии труда — за 2-3 месяца. Расчет носит информационный характер.

Усиленная технологическая тележка-рикша ИПКС-117Р-250(Н) рекомендована для крупных мясоперерабатывающих цехов, пищевых производств, складов и логистических центров с интенсивным грузопотоком. Грузоподъемность 250 кг и объем ковша 250 литров сокращают количество рейсов на 40% по сравнению со стандартными тележками. Усиленная конструкция из нержавеющей стали толщиной 1,5-2,0 мм гарантирует долговечность. Колеса диаметром 350 мм и угол наклона 50 градусов обеспечивают маневренность при полной загрузке. Вы получаете мощный внутрицеховой транспорт для тяжелых условий эксплуатации.

Закажите усиленную технологическую тележку для вашего производства. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение.
