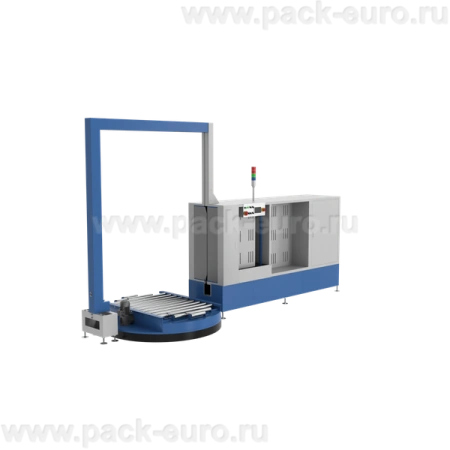

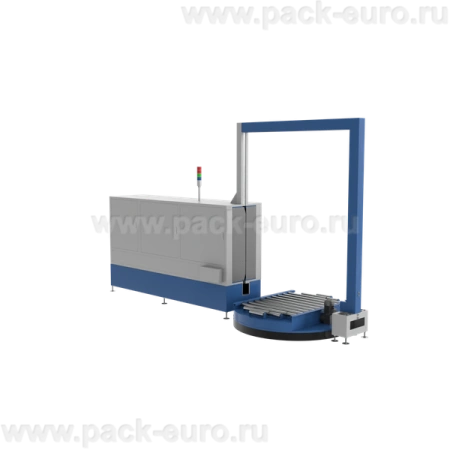

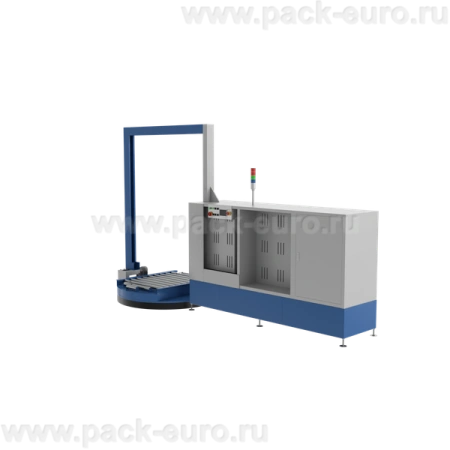

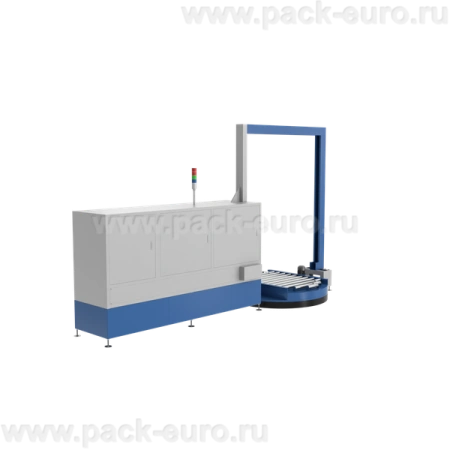

Стреппинг-машина PZO VSA-185R для вертикальной обвязки паллет с поворотной платформой — это автоматическое оборудование, объединяющее вертикальную обвязку полипропиленовой лентой и поворотный стол диаметром 1800 мм. Машина предназначена для фиксации крупногабаритных грузов на паллетах с возможностью поворота груза для выполнения крестообразной обвязки или для доступа к другим сторонам штабеля. Ключевые особенности: увеличенная арка 1650х1850 мм, поворотный стол грузоподъемностью 1500 кг, спайка сбоку, натяжение до 90 кг и разрывная нагрузка ленты 3200 Н.

В отличие от стандартных вертикальных стреппинг-машин, данная модель оснащена поворотной платформой. После выполнения вертикальной обвязки груз может быть повернут на 90° или 180° для наложения второй пары обвязок, создавая крестообразную фиксацию. Это особенно важно для нестабильных штабелей, тяжелых грузов с неравномерной загрузкой или для продукции, требующей обвязки в двух направлениях. Оборудование встраивается в конвейерные линии или используется как автономный пост с ручной подачей груза вилочным погрузчиком.

Конструкция и принцип работы

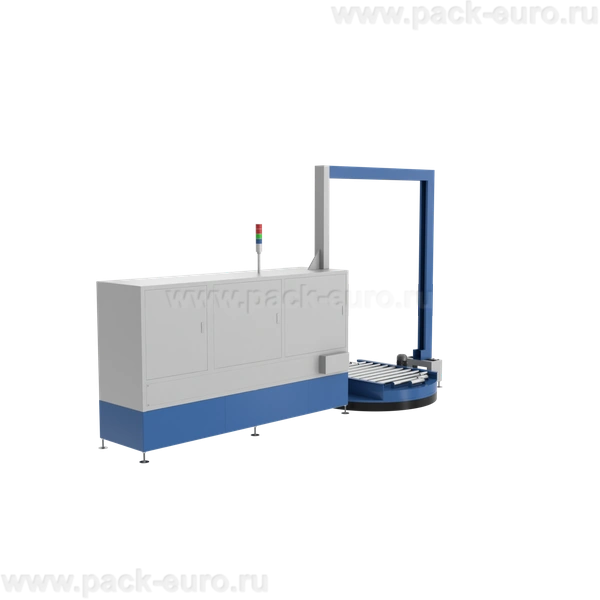

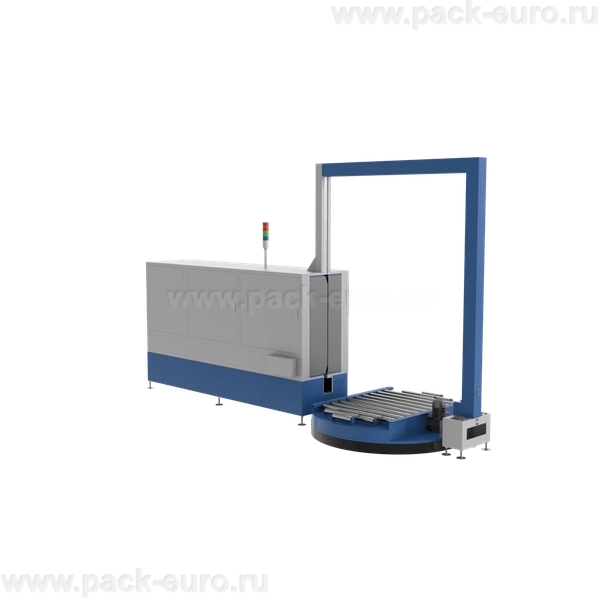

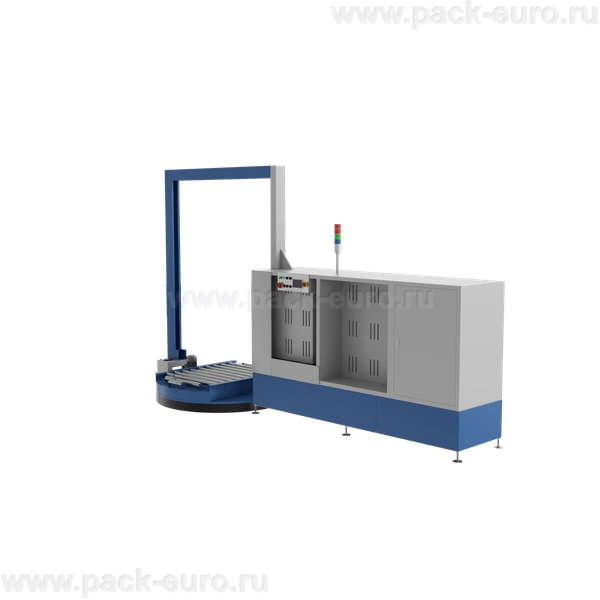

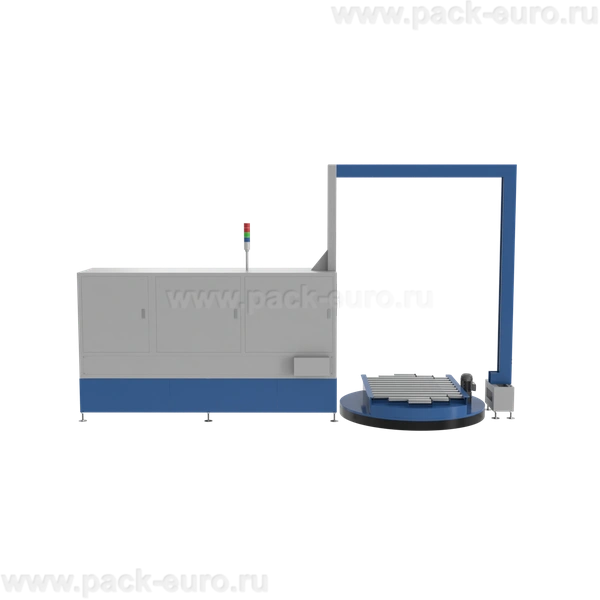

Основа стреппинг-машины PZO VSA-185R — сварная станина из листовой стали и швеллера. Габариты установки 4300х800х2100 мм, вес 1050 кг. Внутри станины расположены механизмы подачи и натяжения ленты, термоспаечный блок и контроллер. Снаружи смонтирована обвязочная арка размером 1650 мм по ширине и 1850 мм по высоте. В нижней части станины встроена поворотная платформа диаметром 1800 мм, высотой 550 мм от пола. Питание 380В, потребляемая мощность 5 кВт.

Принцип работы: груз на паллете устанавливается на поворотную платформу вилочным погрузчиком или поступает по рольгангу. Фотоэлектрические датчики определяют положение груза и его высоту. Выдвижная нижняя шина входит в зазор между паллетой и платформой — требуется высота отверстия не менее 90 мм. Лента подается из магазина, огибает груз по периметру арки и возвращается в спаечный блок. Узел натяжения создает усилие до 90 кг, термоспайка выполняется сбоку. После завершения вертикальной обвязки платформа поворачивается на заданный угол от 1° до 360°. Цикл обвязки повторяется. Оборудование позволяет выполнять до 4 обвязок в разных плоскостях.

Размер арки 1650х1850 мм обеспечивает проход крупных грузов. Максимальные размеры груза: ширина до 1450 мм, высота до 1650 мм с учетом минимального зазора 200 мм между грузом и аркой. Грузоподъемность поворотного стола — 1500 кг. Диаметр стола 1800 мм позволяет размещать паллеты размером до 1600х1600 мм. Высота стола 550 мм стандартна для конвейерных линий. Машина не имеет ножного управления.

Детальное описание конструкции и материалов

Станина машины сварена из листа 8 мм и швеллера №14. Вес 1050 кг обеспечивает устойчивость при вращении стола с грузом 1500 кг. Габаритная длина 4300 мм включает станину, поворотный стол и зоны для конвейерных секций. Станина окрашена порошковой краской. Внутренние перегородки разделяют пневматическую, электрическую и механическую части.

Обвязочная арка изготовлена из алюминиевого профиля 100х50 мм с толщиной стенки 4 мм. Внутренний размер арки — 1650 мм по ширине, 1850 мм по высоте. Направляющие ролики — стальные, закаленные, с тефлоновым покрытием, диаметром 35 мм, шаг 150 мм. Арка стационарная, не перемещается по вертикали — в отличие от горизонтальных моделей. Вертикальная обвязка выполняется за счет выдвижной нижней шины. Минимальный зазор между грузом и аркой — 200 мм. При ширине груза 1450 мм зазор составляет 100 мм с каждой стороны — минимально допустимо, требуется точное центрирование.

Выдвижная нижняя шина — стальная пластина длиной 1800 мм, шириной 80 мм, толщиной 10 мм. Привод шины — пневматический цилиндр 63 мм, ход 1800 мм. Давление 6 бар. Время выдвижения — 2,5 секунды. Шина входит в зазор между паллетой и поворотным столом. Требования к паллете: высота отверстия не менее 90 мм, ровная нижняя плоскость без свисающих досок.

Механизм подачи ленты — два обрезиненных ролика диаметром 70 мм с приводом 0,75 кВт. Скорость подачи — 5 м/с. Магазин ленты на рулон наружным диаметром до 400 мм, внутренним 76 мм. Параметры ленты: ширина 13 мм, толщина 0,9 мм, материал — полипропилен, разрывная нагрузка 3200 Н. Сила натяжения регулируется от 30 до 90 кг. Термоспаечный блок расположен сбоку арки, нагреватель нихромовый с тефлоновым покрытием, температура 200-220°С.

Поворотный стол — ключевой узел модели. Диаметр стола 1800 мм, толщина стального настила 12 мм с рифлением. Стол вращается на сферическом роликоподшипнике, допускающем нагрузку 3000 кг. Привод стола — серводвигатель мощностью 1,5 кВт с планетарным редуктором. Скорость вращения — 2 об/мин. Точность позиционирования — ±0,5°. Управление поворотом — от контроллера. Возможен поворот на любой угол от 1° до 360° в автоматическом или ручном режиме. Высота стола 550 мм от пола — стандарт для большинства рольгангов. Электропитание привода стола — 380В.

Управление — программируемый логический контроллер с 7-дюймовым сенсорным экраном. Русскоязычное меню. Память на 20 программ. В программе задаются: количество обвязок (1-8), количество поворотов стола, угол каждого поворота (0-360°), последовательность (обвязка-поворот-обвязка), усилие натяжения для каждой обвязки, время нагрева. Фотоэлектрические датчики — рефлекторные, дальность 2 м, определяют положение груза и его высоту. Датчики регулируются по высоте в диапазоне 300-1700 мм.

Как выбрать стреппинг-машину с поворотной платформой

Модель VSA-185R выбирается при необходимости обвязки груза в двух взаимно перпендикулярных направлениях. Это актуально для трех сценариев. Первый — нестабильные штабели из круглых изделий (бочки, рулоны), где крестообразная обвязка предотвращает раскатывание. Второй — грузы с неравномерной загрузкой паллеты, где смещение центра тяжести требует фиксации в обеих осях. Третий — требования транспортных компаний или стандартов упаковки, предписывающих обвязку в двух направлениях.

При выборе оцените пять параметров. Первый — размеры груза. Максимальная ширина груза 1450 мм, высота 1650 мм. При больших размерах груз не проходит в арку. Длина груза не ограничена, так как после поворота стола длинная сторона становится шириной. Второй — вес. Грузоподъемность стола 1500 кг. Для грузов тяжелее требуется усиленная модификация. Третий — тип паллеты. Зазор между нижней доской и столом должен быть не менее 90 мм. Если зазор меньше, шина не проходит. Четвертый — лента. Используется ПП лента 13х0,9 мм. Для особо тяжелых грузов или острых граней рекомендуется рассмотреть замену на ПЭТ ленту, но это требует перенастройки спаечного блока. Пятый — наличие конвейера. Машина может работать как автономный пост с загрузкой вилочным погрузчиком или встраиваться в линию с рольгангом. Высота стола 550 мм стандартна, но при автономной работе потребуется пандус для заезда погрузчика.

Технические характеристики стреппинг-машины PZO VSA-185R

Преимущества стреппинг-машины с поворотной платформой

• Крестообразная обвязка на одной позиции. Поворотный стол позволяет выполнить вертикальную обвязку, повернуть груз на 90°, выполнить вторую обвязку — без перестановки груза на другую машину или ручного поворота. Для штабелей из бочек или рулонов это единственный способ надежной фиксации.
• Увеличенная арка 1650х1850 мм. Пропускает грузы шириной до 1450 мм и высотой до 1650 мм. Подходит для нестандартных паллет, сдвоенных поддонов и грузов с выступающими частями. Минимальный зазор 200 мм предотвращает задевание груза об арку при повороте стола.
• Поворотный стол диаметром 1800 мм, грузоподъемность 1500 кг. Стол вращается на сферическом подшипнике, допускающем осевые нагрузки до 3000 кг. Сервопривод с редуктором обеспечивает точность позиционирования ±0,5°. Управление поворотом интегрировано в общий цикл обвязки.
• Спайка ленты сбоку и выдвижная нижняя шина. Шина автоматически входит в зазор 90 мм между паллетой и столом. Спайка сбоку удобна для обслуживания и очистки — не требуется доступ снизу.
• Контроллер с 20 программами и управлением поворотом. В каждой программе задается последовательность обвязок и поворотов. Пример: обвязка 0° — поворот 90° — обвязка — поворот 180° — обвязка. Программы переключаются с сенсорного экрана. Счетчик циклов ведется по каждой программе.

Поворотный стол: интеграция с циклом обвязки и настройка последовательностей

Поворотный стол с сервоприводом полностью интегрирован в контроллер стреппинг-машины. Это означает, что оператор создает единую программу, в которой чередуются команды "обвязка" и "поворот". После завершения обвязки стол поворачивается на заданный угол, затем автоматически запускается следующая обвязка. Вмешательство оператора не требуется.

Возможные последовательности обвязки с поворотом:

• Крестообразная обвязка: первая обвязка на 0°, поворот на 90°, вторая обвязка. Используется для квадратных или близких к квадрату грузов. Для прямоугольных грузов 1200х1000 мм вторая обвязка может выполняться с натяжением 70 кг вместо 90 кг из-за меньшего размера.
• Трехлучевая обвязка: обвязка на 0°, поворот на 60°, обвязка, поворот на 60°, обвязка. Для круглых грузов (рулоны кабеля, шины). Угол поворота задается произвольно.
• Обвязка после поворота на 180°: используется для доступа к противоположной стороне груза, например, для установки угловых протекторов.
• Многократная обвязка без поворота: стол не вращается, машина выполняет 2-4 обвязки на разных уровнях по высоте. Применяется для высоких штабелей.

Настройка последовательности выполняется в меню "Редактор программ". Для каждой обвязки задаются: угол поворота перед обвязкой (накопленный), усилие натяжения, уровень высоты (расстояние от стола), задержка после обвязки. Контроллер автоматически рассчитывает суммарный угол поворота и проверяет, не превышает ли он 360°. Предусмотрена функция "реверс" — при обрыве цикла стол возвращается в исходное положение.

Требования к размещению груза на столе. Груз должен быть установлен так, чтобы после поворота он не выступал за пределы стола более чем на 200 мм. При повороте на 90° прямоугольного груза 1400х1200 мм диагональ составит 1845 мм — это меньше диаметра стола 1800 мм, значит груз не заденет станину. Расчёт: диагональ груза не должна превышать диаметр стола. Для стола 1800 мм допустимая диагональ груза — 1700 мм с запасом. Соотношение сторон груза не должно превышать 1,3:1 для безопасного поворота.

Техническое обслуживание поворотного стола: смазка подшипника каждые 2000 часов. Используется литиевый смазочный материал. Проверка редуктора на уровень масла — ежемесячно. Замена редуктора — по мере выработки ресурса, ориентировочно каждые 30000 циклов поворота. Калибровка нулевого положения стола — при замене редуктора или датчика. Выполняется через сервисное меню: стол автоматически ищет метку нуля.

Экономическая эффективность и окупаемость

Рассчитаем экономию для производства, упаковывающего 100 паллет с бочками в смену. Требуется крестообразная обвязка: две вертикальные обвязки во взаимно перпендикулярных плоскостях. Без поворотного стола процесс выглядит так: первая обвязка на стандартной стреппинг-машине, затем груз снимается с машины, разворачивается вручную на 90° с помощью рохли или крана (2 минуты), затем вторая обвязка на той же машине. Затраты времени на ручной разворот: 100 паллет × 2 мин = 200 мин = 3,33 часа в смену. При двух сменах — 6,66 человеко-часов. При ставке 600 руб/час — 4000 рублей в день, 1 000 000 рублей в год.

Со стреппинг-машиной VSA-185R поворот стола занимает 10 секунд. Экономия времени на 100 паллетах: 100 × (120 секунд ручного поворота - 10 секунд автоматического) = 11 000 секунд = 3,05 часа в день. При двух сменах — 6,1 часа. Экономия — 3660 рублей в день, 915 000 рублей в год.

Дополнительная экономия на простое оборудования: при ручном развороте стреппинг-машина простаивает 3,33 часа в смену. При двух сменах — 6,66 часа простоя. Если бы в это время обвязывались другие паллеты, потеря производительности составила бы 40-50 паллет в смену. С поворотным столом простоев нет. Стоимость упущенной производительности — от 200 000 рублей в год в зависимости от загрузки. Совокупная годовая экономия — от 1 115 000 рублей. Стоимость оборудования уточняйте на сайте. Срок окупаемости при загрузке 100 паллет в смену составляет от 6 до 12 месяцев. Расчет носит информационный характер, фактические цифры зависят от времени ручного разворота и загрузки линии.

Стреппинг-машина PZO VSA-185R для вертикальной обвязки паллет с поворотной платформой — это профессиональное оборудование для крестообразной обвязки крупногабаритных и нестабильных грузов. Ключевые преимущества: поворотный стол 1800 мм с грузоподъемностью 1500 кг, арка 1650х1850 мм, сервопривод с точностью ±0,5°, спайка сбоку, натяжение до 90 кг и память на 20 программ. Модель предназначена для упаковки бочек, рулонов, мешковых штабелей и любых грузов, требующих фиксации в двух плоскостях. Требования к паллетам: зазор не менее 90 мм, максимальные размеры груза 1450х1650 мм.

Для заказа стреппинг-машины PZO VSA-185R, расчета оптимальной последовательности обвязок под ваши грузы и получения консультации по интеграции в линию обратитесь к специалистам. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с проектом размещения и расчетом окупаемости.
