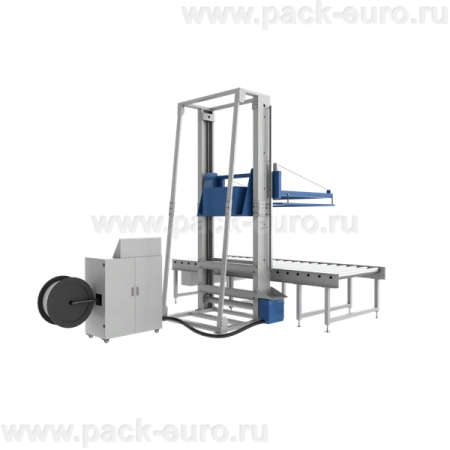

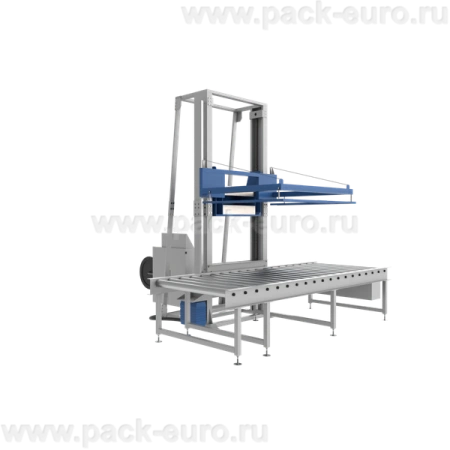

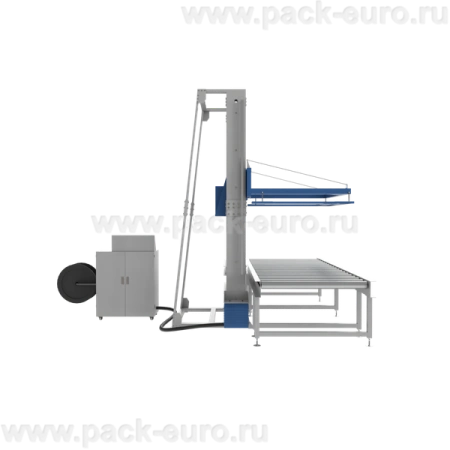

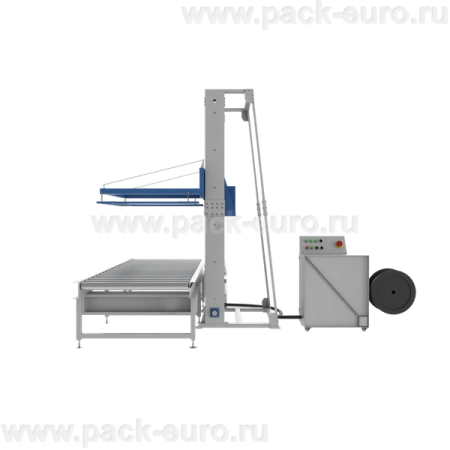

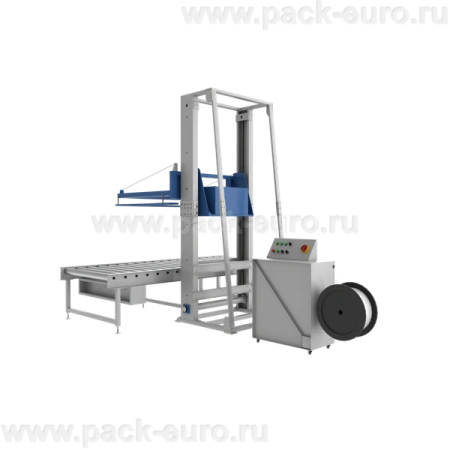

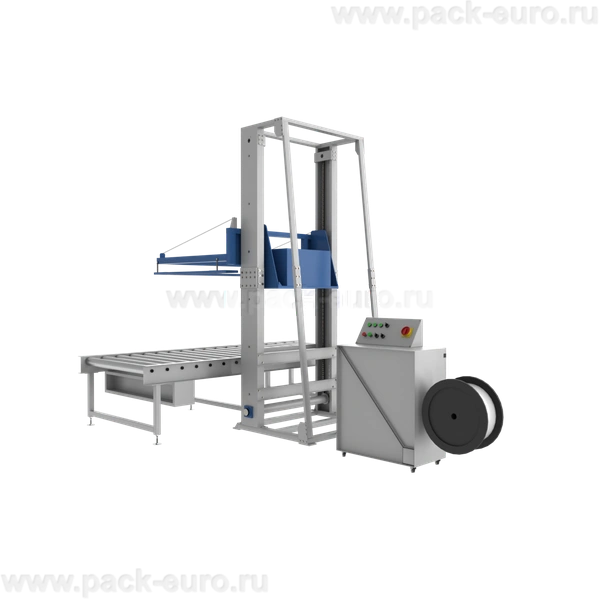

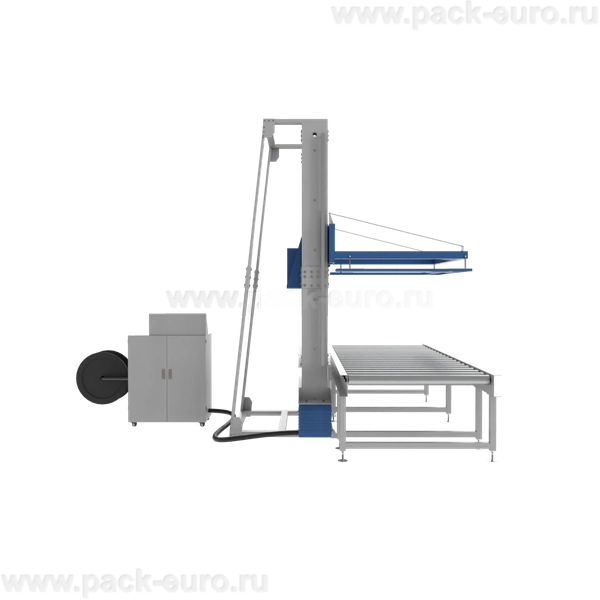

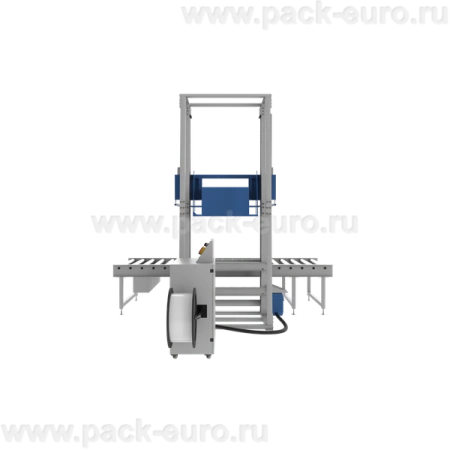

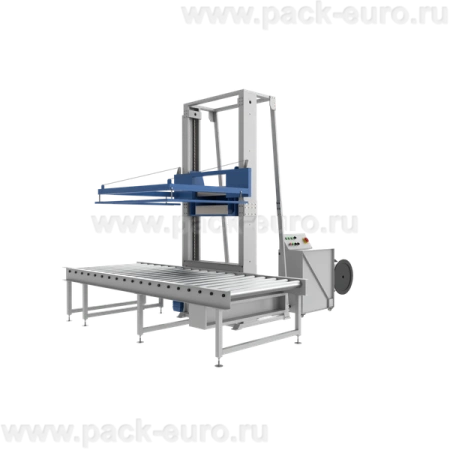

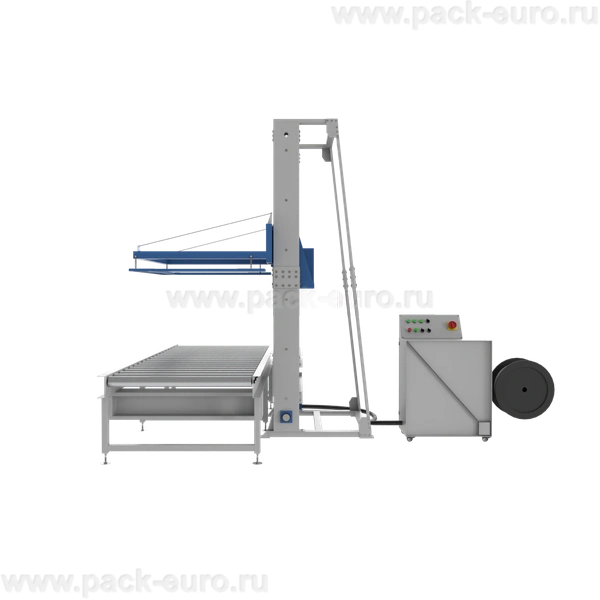

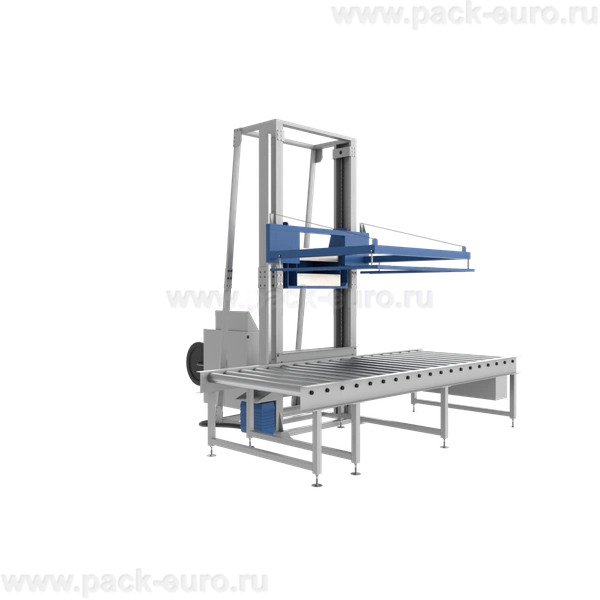

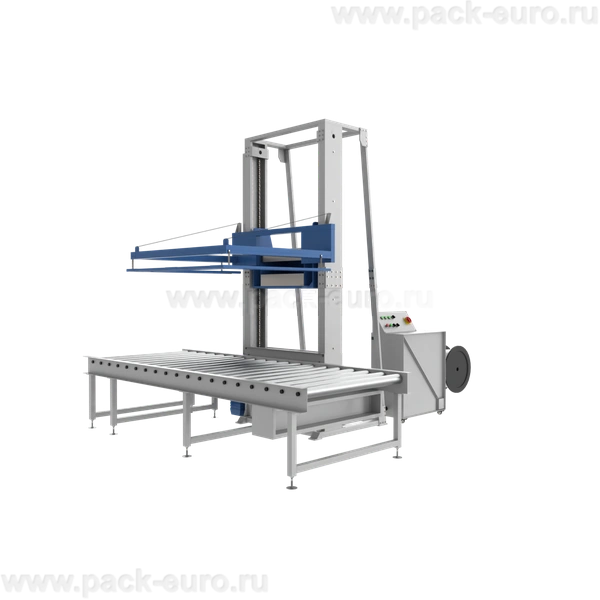

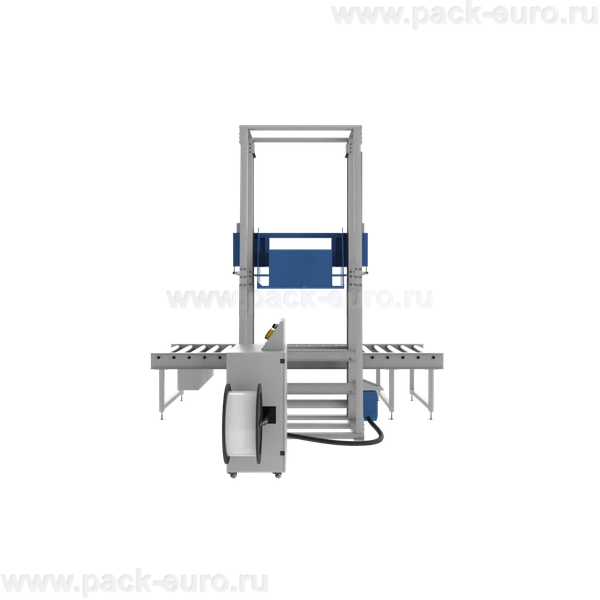

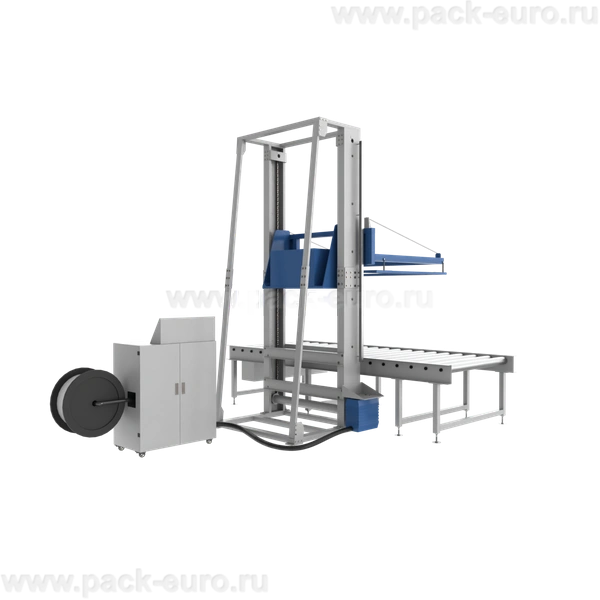

Стреппинг-машина для горизонтальной обвязки паллет PZO GSA-145, автомат

Стреппинг-машина для горизонтальной обвязки паллет PZO GSA-145, автомат

Стреппинг-машина для горизонтальной обвязки паллет PZO GSA-145, автомат — это специализированное оборудование для горизонтальной обвязки строительных материалов на паллетах полипропиленовой или полиэстеровой лентой. Машина предназначена для фиксации штабелей газосиликатных блоков, кирпича, шлакоблока, тротуарной плитки и других каменных материалов, уложенных на стандартные поддоны. Главные конструктивные особенности: подвижная арка, опускающаяся на груз, последовательная обвязка на разных уровнях, работа с двумя типами ленты и производительность до 40 паллет в час.

В отличие от вертикальных стреппинг-машин, где лента проходит вокруг груза в горизонтальной плоскости, данная модель выполняет обвязку в вертикальной плоскости — лента охватывает груз с боков. Арка машины перемещается по высоте, опускаясь на штабель и поднимаясь для следующей обвязки. Такая схема оптимальна для плотных тяжелых грузов, где горизонтальная обвязка предотвращает развал штабеля при транспортировке. Оборудование встраивается в конвейерные линии и не требует участия оператора в цикле обвязки.

Конструкция и принцип работы

Основа автоматической стреппинг-машины PZO GSA-145 — массивная сварная станина из швеллера и листовой стали. Габариты установки 1880х5030х4230 мм, вес 1550 кг. Станина имеет длину 5030 мм для размещения конвейерных секций по обе стороны от арки. Внутри корпуса смонтированы разматыватель ленты, механизм подачи, узел натяжения, термоспаечный блок и контроллер. Снаружи расположена подвижная обвязочная арка размером 1450х1450 мм. Арка перемещается вертикально по двум направляющим. Питание 380В / 50 Гц.

Принцип работы: паллета с грузом поступает на позицию обвязки по конвейеру. Высота рольганга должна быть согласована с машиной. Фотоэлектрические датчики определяют положение груза и его высоту. Программируемый контроллер опускает арку на заданную высоту для первой обвязки. Механизм подачи выводит ленту из магазина, она огибает груз по периметру арки и возвращается в спаечный блок. Узел натяжения создает усилие до 90 кг, после чего термоспаечный блок сплавляет концы ленты. Арка приподнимается на следующую высоту, и цикл повторяется. Количество обвязок и расстояние между ними настраиваются оператором. После завершения всех обвязок арка поднимается в верхнее положение, и паллета выходит из зоны.

Цикл одной обвязки занимает 15-20 секунд. Для штабеля высотой 1800 мм с тремя обвязками полное время — 45-60 секунд. Производительность — 20-40 паллет в час в зависимости от высоты груза и количества обвязок. Параметры паллеты: длина и ширина 1000-1200 мм, высота поддона 120 мм. Параметры груза: длина и ширина 1000-1200 мм, высота 1000-1800 мм. Грузоподъемность конвейерной секции — до 1000 кг.

Детальное описание конструкции и материалов

Станина машины выполнена из швеллера №16 и листа 8 мм. Вес 1550 кг обеспечивает устойчивость при работе подвижной арки массой 300 кг. Длина станины 5030 мм обусловлена необходимостью размещения двух конвейерных секций по 2 метра каждая для позиционирования паллеты до и после обвязки. На станине закреплены вертикальные направляющие для арки — четыре хромированных вала диаметром 40 мм, длиной 3000 мм. Направляющие смазываются автоматически.

Подвижная арка изготовлена из алюминиевого профиля 120х60 мм с толщиной стенки 4 мм. Внутренний размер арки — 1450 мм по ширине и 1450 мм по высоте. На арке закреплены направляющие ролики для ленты — стальные, с тефлоновым покрытием, диаметром 40 мм, шаг 200 мм. Арка перемещается по направляющим с помощью ременного привода от серводвигателя мощностью 1,5 кВт. Скорость перемещения арки — 0,3 м/с. Точность позиционирования — ±1 мм. Ход арки — от 200 до 2800 мм над уровнем конвейера.

Механизм подачи ленты расположен в станине под конвейером. Привод — электродвигатель 0,75 кВт. Подача ленты осуществляется двумя обрезиненными роликами. Скорость подачи — 5 м/с. Магазин ленты рассчитан на рулон наружным диаметром до 400 мм, внутренним 76 мм, массой до 60 кг. Машина работает с двумя типами ленты: полипропиленовой (ПП) и полиэстеровой (ПЭТ). Для ПЭТ ленты требуется замена режущего узла и настройка температуры спайки. В стандартной комплектации машина настроена на ПП ленту.

Параметры ленты: ширина 16 мм, толщина 0,6 мм. Разрывная нагрузка ленты — 230000 Н. Это сверхпрочная лента, используемая для тяжелых строительных материалов. Сила натяжения регулируется в диапазоне 30-90 кг. Фактическое усилие контролируется тензодатчиком и отображается на экране. Термоспаечный блок расположен сбоку от арки, нагреватель нихромовый с тефлоновым покрытием. Температура нагрева — 200-240°С, время нагрева 0,5-0,8 секунды.

Управление — программируемый логический контроллер с 7-дюймовым сенсорным экраном. Интерфейс на русском языке. Память на 20 программ. В программе задаются: количество обвязок от 1 до 6, высота каждой обвязки в мм от конвейера, усилие натяжения, время нагрева, задержки. Фотоэлектрические датчики — рефлекторные, дальность 3 м. Датчики определяют передний край груза для остановки конвейера и общую высоту штабеля для автоматического расчета высот обвязок в режиме "авто".

Как выбрать стреппинг-машину для горизонтальной обвязки строительных материалов

Модель PZO GSA-145 создана для специфической ниши — горизонтальной обвязки плотных штабелей строительного камня. При выборе оцените пять параметров. Первый — материал груза. Машина оптимальна для газосиликатных блоков, кирпича, шлакоблока, керамических блоков, тротуарной плитки. Для легких грузов (коробки, мешки) горизонтальная обвязка избыточна. Второй — размеры. Длина и ширина паллеты должны быть 1000-1200 мм. Груз может выступать за габариты поддона не более чем на 50 мм с каждой стороны. Высота груза — 1000-1800 мм. Минимальная высота для первой обвязки — 200 мм от конвейера.

Третий — вес. Грузоподъемность конвейерной секции — 1000 кг. Это ограничение связано с прочностью рольганга и допустимой нагрузкой на опоры. Для грузов тяжелее 1000 кг требуется усиленная модификация. Четвертый — тип ленты. Для газосиликата и кирпича достаточно ПП ленты 16х0,6 мм с нагрузкой 230000 Н. Для особо тяжелых или острых грузов (брусчатка, гранит) рекомендуется ПЭТ лента — она более устойчива к истиранию о грани камня. Пятый — интеграция с конвейером. Конвейерная система приобретается отдельно. Высота стыковки — 550 мм от пола, ширина рольганга — не менее 1500 мм. Машина имеет монтажные отверстия для крепления конвейерных секций.

Дополнительно учтите, что горизонтальная обвязка требует свободного пространства вокруг машины для обслуживания. Габариты 5030 мм по длине плюс по 1000 мм с каждой стороны для доступа — итого 7000 мм. Высота 4230 мм требует потолка не менее 4500 мм.

Технические характеристики стреппинг-машины PZO GSA-145

Преимущества горизонтальной стреппинг-машины для строительных материалов

• Специализация на тяжелых каменных грузах. Машина предназначена для обвязки газосиликатных блоков, кирпича, шлакоблока — материалов, которые требуют высокой прочности ленты и точного позиционирования обвязки. Разрывная нагрузка ленты 230000 Н и натяжение до 90 кг обеспечивают надежную фиксацию штабелей массой до 1000 кг.
• Подвижная арка с вертикальным перемещением. Арка опускается на груз и выполняет обвязку на заданной высоте, затем поднимается для следующей обвязки. Это позволяет обвязывать штабель в любых местах по высоте, не требуя вращения груза или перемещения ленты вручную.
• Работа с двумя типами ленты — ПП и ПЭТ. Полипропиленовая лента подходит для стандартных материалов, полиэстеровая — для грузов с острыми гранями (колотый камень, брусчатка). ПЭТ лента имеет более высокую стойкость к истиранию и не перетирается при вибрациях при перевозке.
• Фотоэлектрические датчики для автоматического определения высоты обвязки. Датчики сканируют штабель, определяют реальную высоту груза и автоматически рассчитывают оптимальное положение обвязок при включенном режиме "авто". Для нестандартных грузов оператор задает высоты вручную.
• Контроллер с памятью на 20 программ. Для разных типоразмеров и материалов сохраняются индивидуальные настройки: количество обвязок, высота каждой, усилие натяжения. Переключение программы занимает 10 секунд. Сенсорный экран 7 дюймов показывает счетчик обвязок и диагностику ошибок.

Подвижная арка: конструкция, принцип работы и настройка обвязки по высоте

Подвижная арка — главное отличие горизонтальной стреппинг-машины от вертикальной. Арка выполнена в виде замкнутого прямоугольного контура из алюминиевого профиля. Внутри контура расположены ролики для направления ленты, снаружи — крепления к каретке, перемещающейся по вертикальным направляющим. Каретка приводится в движение серводвигателем через зубчатый ремень. Арка может опускаться до уровня 200 мм над конвейером и подниматься до 2800 мм. Максимальная высота груза для обвязки — 1800 мм с запасом 200 мм для прохода арки над верхом штабеля.

Процесс обвязки на заданной высоте включает следующие шаги:

• Контроллер опускает арку на уровень первой обвязки (например, 300 мм от конвейера). Точность позиционирования — ±1 мм.
• Механизм подачи выводит ленту, она проходит по роликам арки вокруг груза и возвращается в спаечный блок.
• Узел натяжения создает усилие 30-90 кг. Фактическое усилие контролируется тензодатчиком. При достижении заданного значения процесс останавливается.
• Термоспаечный блок сплавляет концы ленты, арка удерживает ленту в натянутом состоянии до завершения спайки (0,5 секунды).
• Арка приподнимается на высоту следующей обвязки, и цикл повторяется.

Настройка высот обвязки выполняется двумя способами. Ручной режим: оператор вводит абсолютные значения высоты для каждой обвязки в мм от поверхности конвейера. Для штабеля высотой 1500 мм типовые настройки: обвязка 1 на 200 мм, обвязка 2 на 750 мм, обвязка 3 на 1300 мм. Автоматический режим: фотодатчики сканируют высоту штабеля, контроллер делит её на равные интервалы в зависимости от заданного количества обвязок. Для штабеля 1800 мм и трех обвязок интервал составит 600 мм: обвязки на 300, 900 и 1500 мм. Автоматический режим удобен при часто меняющейся высоте груза.

Техническое обслуживание арки включает очистку роликов от пыли газосиликата и цемента — ежесменно. Проверка натяжения зубчатого ремня привода — ежемесячно. Смазка вертикальных направляющих — каждые 500 часов. Замена изношенных роликов — по мере появления люфта, но не реже чем каждые 50000 циклов. Комплект роликов — 12000 рублей.

Экономическая эффективность и окупаемость

Рассчитаем экономию для производства газосиликатных блоков с объемом отгрузки 200 паллет в смену. Ручная обвязка с использованием ручного стреппинг-инструмента: на одну обвязку тратится 60 секунд из-за необходимости обходить штабель и протягивать ленту под грузом. При трех обвязках на паллету — 180 секунд. На 200 паллетах — 36 000 секунд = 10 часов. При двухсменной работе — 20 человеко-часов в день. При ставке оператора 600 руб/час дневные затраты — 12 000 рублей.

С автоматической стреппинг-машиной PZO GSA-145: время цикла на три обвязки — 45 секунд (15 секунд на обвязку с учетом времени на перемещение арки). 200 паллет × 45 сек = 9000 секунд = 2,5 часа. При двухсменной работе — 5 часов. Затраты — 3000 рублей в день. Экономия на оплате труда — 9000 рублей в день, 2 250 000 рублей в год при 250 рабочих днях.

Экономия на ленте: ручной инструмент перерасходует 15 см на обвязку из-за необходимости оставлять хвост. При трех обвязках — 45 см. Вес 1 метра ленты 16х0,6 мм — 10 грамм. 0,45 м × 10 г = 4,5 грамма на паллету. На 200 паллетах — 0,9 кг в день. При цене ПЭТ ленты 300 руб/кг — 270 рублей в день, 67 500 рублей в год. Совокупная годовая экономия — 2 317 500 рублей. Стоимость оборудования и конвейера уточняйте на сайте. Срок окупаемости при загрузке 200 паллет в смену составляет от 6 до 10 месяцев. Расчет носит информационный характер, фактические цифры зависят от объема, типа ленты и тарифов.

Стреппинг-машина для горизонтальной обвязки паллет PZO GSA-145, автомат — это специализированное высокопроизводительное оборудование для строительной отрасли. Ключевые преимущества: подвижная арка для обвязки на разной высоте, работа с ПП и ПЭТ лентой 16х0,6 мм, разрывная нагрузка ленты 230000 Н, натяжение до 90 кг, фотодатчики и память на 20 программ. Модель предназначена для автоматических линий по упаковке газосиликатных блоков, кирпича, шлакоблока и других каменных материалов. Требования: размер паллеты 1000-1200 мм, высота груза 1000-1800 мм, вес до 1000 кг. Конвейерная система приобретается отдельно.

Для заказа стреппинг-машины PZO GSA-145, расчета производительности под ваш типоразмер и получения консультации по выбору типа ленты обратитесь к специалистам. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с проектом интеграции в линию и расчетом окупаемости.
