Куттер высокоскоростной ZBG330

Куттер высокоскоростной ZBG330: обработка до 200 кг сырья на четырех скоростях ножа

При объеме производства от 5 тонн колбасных изделий в смену узким местом становится скорость куттерования. Машины с объемом чаши 200-250 л требуют двух-трех циклов для переработки поступающей партии мяса. При этом каждый дополнительный цикл — это не только время, но и лишний нагрев фарша. Потери влаги на таких производствах достигают 8-10%.

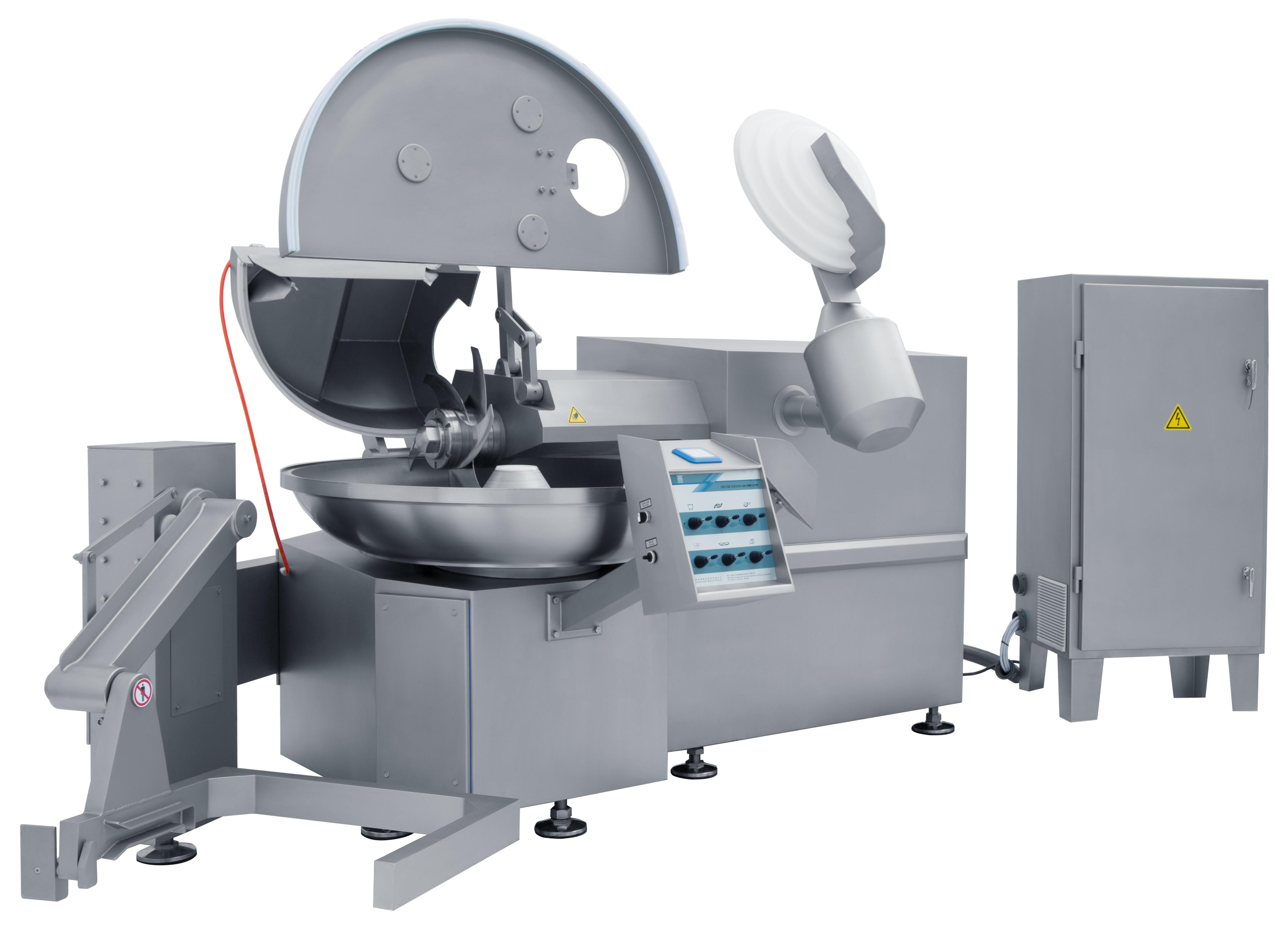

Куттер высокоскоростной ZBG330 — это промышленная машина, где объем чаши 330 л позволяет обрабатывать до 200 кг сырья за один цикл. Восемь ступеней комбинаций скоростей ножа и чаши дают технологу полный контроль над процессом: от предварительного дробления до получения тончайшей эмульсии. Модель создана для интенсивных нагрузок и работы в две-три смены.

Что это за оборудование и почему оно появилось на рынке? Крупные мясокомбинаты столкнулись с проблемой: стандартные куттеры с чашей 200-250 л уже не справляются с потоком сырья, а переход на вакуумные системы удорожает линию на 30-40%. ZBG330 — это компромиссное решение: атмосферный куттер с максимальной для данного типа загрузкой 200 кг, но с четырехступенчатой скоростью ножа (до 4500 об/мин) и частотным регулированием скорости чаши. Он дает производительность, сравнимую с вакуумными аналогами, но при меньшей стоимости.

Основная идея модели — добиться минимального времени цикла при сохранении температуры фарша в пределах 12°C. За счет четырех скоростей ножа (750/1500/3000/4500 об/мин) и четырех скоростей чаши (4/8/11/15 об/мин) вы подбираете оптимальную кинематическую схему. Для жирной свинины — одна комбинация, для постной говядины — другая. Общая мощность 105,44 кВт обеспечивает стартовый момент и устойчивость на высоких оборотах без просадок.

Технические критерии выбора куттера для загрузки 200 кг

При выборе машины такого класса инженеры часто упускают два параметра: общую установленную мощность и линейную скорость ножа. У ZBG330 общая мощность 105,44 кВт включает в себя привод ножей (основной) и привод чаши с выгружателем. Удельная мощность на килограмм загрузки составляет 527 Вт/кг. Это выше среднего по рынку для машин объемом 300-350 л, что гарантирует быстрый выход на номинальную скорость даже при загрузке плотными сортами мяса.

Второй важный момент — система охлаждения фарша. При работе на 4500 об/мин кинетическая энергия переходит в тепловую. ZBG330 оснащен системой контроля температуры и возможностью добавления льда через загрузочное устройство. Без этой опции перегрев фарша при загрузке 200 кг неизбежен на любом куттере атмосферного типа. Третий фактор — класс защиты электрошкифа. IP65 гарантирует работу при влажности до 100% и прямом попадании воды при мойке. Для мясоперерабатывающих цехов это критично: стандартные шкафы IP54 выходят из строя через 12-18 месяцев из-за коррозии контактов.

Виды и различия в серии высокоскоростных куттеров ZBG

Серия ZBG включает модели с объемом чаши от 200 до 330 л. ZBG330 — флагманская модель с максимальной вместительностью и расширенным диапазоном скоростей чаши. Сравнение базовых моделей серии:

Главное техническое отличие ZBG330 — расширенный диапазон скоростей чаши (4 ступени вместо двух). Это принципиально для крупных объемов: на низкой скорости (4 об/мин) продукт интенсивно поднимается на ножи, на высокой (15 об/мин) — быстрее перемешивается. Также модель комплектуется разгрузочным устройством с расширенным диапазоном 12-75 об/мин (против 30-75 у младших моделей), что позволяет точнее дозировать подачу фарша на формование.

Чек-лист: как выбрать высокоскоростной куттер для загрузки 200 кг

При проверке оборудования под свои задачи руководствуйтесь следующими пунктами:

• Соответствие объема чаши реальной загрузке по рецептуре. При концентрате жира более 25% максимальная загрузка снижается на 15-20%. Учитывайте это.
• Скорость вращения ножевого вала. Для ЗБГ330 минимально необходимые ступени — 1500 и 3000 об/мин. 750 нужна для крупных кусков, 4500 — для эмульсии.
• Наличие выгружателя. ZBG330 имеет его в базе. Без выгружателя обработка 200 кг продукта вручную невозможна.
• Материал подшипников и тип уплотнений. В ZBG330 используются подшипники с четырьмя слоями герметизации — стандарт для агрессивных сред.
• Система блокировок. Контроллер должен предотвращать запуск выгружателя при вращающихся ножах. Проверьте наличие индикации скоростей на пульте.

Технические характеристики и конструкция ZBG330

Куттер ZBG330 построен на усиленной сварной станине из листовой стали толщиной 8-12 мм. Чаша сварная из нержавеющей стали AISI 304. Толщина стенки — 4 мм, днища — 6 мм. Это исключает деформацию при загрузке 200 кг и динамических нагрузках. Ножевой вал установлен на сферических роликоподшипниках с сепаратором из латуни. Ресурс подшипникового узла — не менее 25 000 моточасов при ежесменной мойке.

Принципиальная схема работы: Четыре скорости ножевого вала реализованы через двухскоростной электродвигатель и двухступенчатый ременный вариатор. Переключение ступеней происходит на ходу без остановки процесса. Привод чаши — отдельный мотор-редуктор с частотным преобразователем, позволяющим плавно регулировать скорость в диапазоне 4-15 об/мин. Электронный контроллер управляет последовательностью старта: сначала включается чаша, затем ножи на минимальной скорости. При превышении температуры 14°C контроллер снижает скорость ножей на одну ступень и подает сигнал. Остановка — инерционная с торможением постоянным током (DC injection).

Полные технические параметры ZBG330

Прозрачная противошумовая крышка снижает акустическое давление с 92 дБ (без крышки) до 79 дБ. Она выполнена из монолитного поликарбоната толщиной 10 мм с ударной вязкостью 50 кДж/м². Крышка фиксируется в открытом положении газовыми амортизаторами и имеет микропереключатель, блокирующий запуск ножей при открытой крышке. Специальная форма кромки чаши и резиновый уплотнитель по периметру крышки предотвращают выброс жидкости при старте на 4500 об/мин.

Электрошкаф с классом защиты IP65 выполнен из нержавеющей стали. Внутри — контакторы Schneider Electric, частотные преобразователи на приводах выгружателя, автоматические выключатели с тепловой защитой. Шкаф оборудован системой вентиляции с фильтром и подогревом для работы при отрицательных температурах (опционально). Кнопки управления — мембранные, с подсветкой текущего режима.

Экономическая эффективность и окупаемость

Приведем расчет для предприятия, перерабатывающего 8 тонн сырья в смену. Цифры носят модельный характер, используйте их для понимания логики расчета. На ZBG330 загрузка 200 кг позволяет получить 190 кг готового фарша с учетом потерь. Цикл куттерования эмульсии для вареной колбасы — 5 минут включая загрузку и выгрузку. За час — 12 циклов или 2280 кг фарша. На двух машинах ZBG200 (загрузка 125 кг, цикл 4,5 минуты) валовой выход в час: 2 машины × 11,5 цикла × 118 кг = 2714 кг. Казалось бы, две машины производительнее. Но учтите затраты на двух операторов, двойную санитарную обработку и площадь. На ZBG330 работает один оператор. Разница в ФОТ персонала за смену (2 человека против 1) — 6000 руб. За месяц (25 смен) — 150 000 руб. Экономия на моющих средствах и воде — еще 25 000 руб/мес. Если стоимость ZBG330 выше ZBG200 на 35%, но при этом вы экономите на персонале и аренде площади (один куттер вместо двух), срок окупаемости доплаты за объем — 10-12 месяцев. Полная окупаемость инвестиций при загрузке мощностей на 75% — 14-16 месяцев.

Практические примеры использования

Крупный мясокомбинат перерабатывал до 12 тонн свинины в смену, используя три куттера объемом 200 л. Замена на два ZBG330 позволила сократить персонал с трех куттеристов до двух, высвободить 8 м² производственной площади и снизить расход воды на мойку на 35%. Технологи отметили, что при производстве сосисок стабильность эмульсии повысилась: четыре скорости ножа позволили точнее подобрать режим под конкретную партию сырья с разным содержанием жира.

На предприятии по производству паштетов из птицы ZBG330 заменил две устаревшие машины с объемами по 160 л. Ключевой проблемой до замены был перегрев фарша при производстве паштета высокой жирности. Даже с добавлением льда температура поднималась до 18°C, что приводило к расслоению эмульсии. На ZBG330 с максимальной скоростью 4500 об/мин время цикла сократилось с 8 до 4,5 минут. Температура на выходе не превышала 12°C. Количество брака по текстуре снизилось с 4% до 0,5%.

Обратите внимание на систему санитарной обработки. Водоспускной кран диаметром 2 дюйма с шаровым краном установлен в самой нижней точке чаши. Уклон днища составляет 5 градусов к сливному отверстию. Конструкция не имеет резьбовых соединений в зоне продукта — только сварные швы с последующей полировкой до шероховатости Ra 0,6 мкм. Это исключает бактериальное обсеменение и сокращает время CIP-мойки до 10 минут на цикл.

Куттер высокоскоростной ZBG330 — это выбор для мясоперерабатывающих заводов с суточной переработкой от 6 тонн мяса. Модель подходит для вареных и сырокопченых колбас, сосисок, сарделек, паштетов, эмульсий, а также для соусов пюреобразной группы. Четыре скорости ножа и четыре скорости чаши дают 16 комбинаций. Выгружатель с расширенным диапазоном, класс защиты IP65 и ресурсные подшипники — технические факторы, подтвержденные практикой интенсивной эксплуатации.

Чтобы купить куттер высокоскоростной ZBG330, запросите коммерческое предложение в компании «Европактрейд». Специалисты компании рассчитают точную производительность под ваши рецептуры и помогут интегрировать оборудование в существующую линию. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru для получения КП с техническим аудитом.
