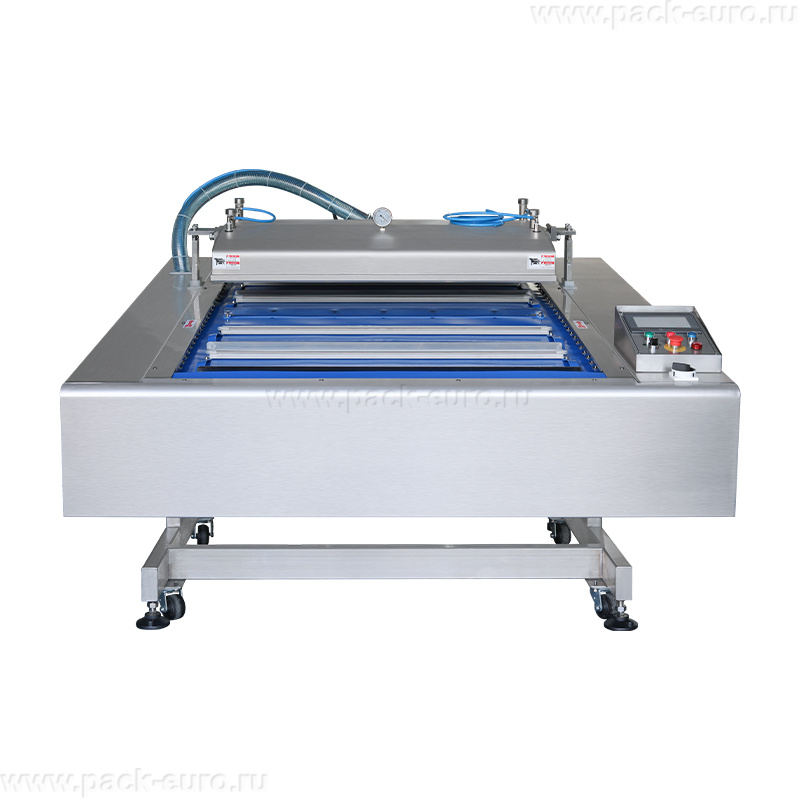

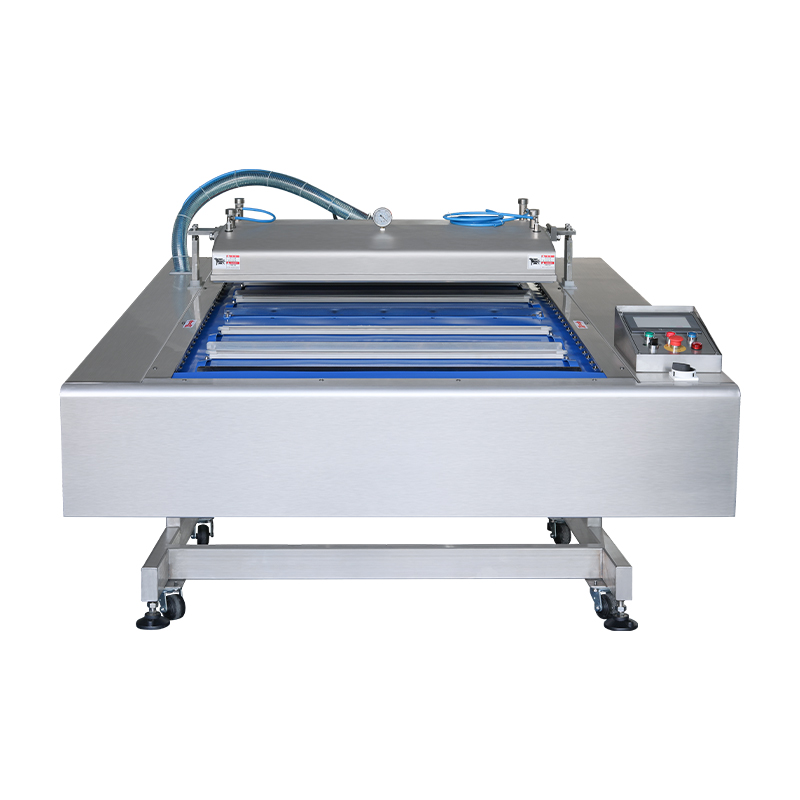

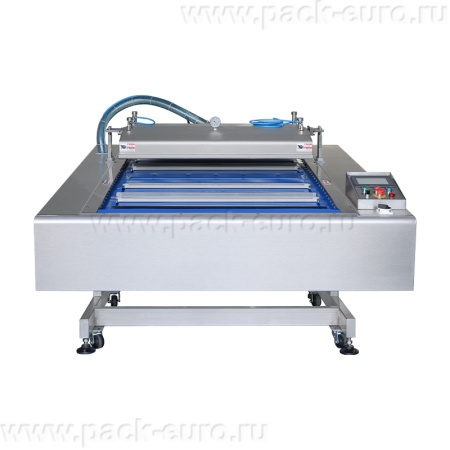

Автоматическая вакуум упаковочная машина конвейерного типа HVB-1020F/1 (DZ-1020F)

Автоматическая вакуум-упаковочная машина конвейерного типа HVB-1020F/1 DZ-1020F: промышленное решение для линий высокой производительности

Автоматическая вакуум-упаковочная машина конвейерного типа HVB-1020F/1 DZ-1020F — это промышленное оборудование, предназначенное для автономного применения или эксплуатации в составе конвейерной линии. Машина используется на крупных мясоперерабатывающих комбинатах, рыбоперерабатывающих заводах, предприятиях по производству замороженных полуфабрикатов и в любой отрасли, требующей непрерывной вакуумной упаковки больших объемов продукции. Корпус и все элементы конструкции выполнены из нержавеющей стали. Длина запайки — 1020 мм, что позволяет упаковывать одновременно большое количество пакетов или длинномерные изделия. Машина работает в полуавтоматическом и автоматическом режиме, управление осуществляется через PLC-контроллер. Расчетная производительность — 3-5 циклов в минуту. Тип охлаждения запаечной планки — водяной, что обеспечивает стабильность работы при интенсивной эксплуатации.

Конструкция и принцип работы конвейерной вакуум-упаковочной машины

Аппарат вакуум-упаковочная машина HVB-1020F/1 выполнена в напольном конвейерном исполнении. Габариты вакуумной камеры — 1100x500x100 мм. Длина запайки — 1020 мм, ширина запаечного шва — 10 мм или 2x3 мм в зависимости от конфигурации. В камере установлены две запаечные планки длиной по 1020 мм либо одна планка — конфигурация зависит от размера пакетов. Мощность двигателя привода конвейера и вакуумной системы — 550+370 Вт, мощность запайки — 1000 Вт. Предельное вакуумное давление — 1 кПа, что соответствует остаточному давлению 10 мбар — промышленный стандарт для глубокой вакуумации.

Принцип работы: продукция в пакетах загружается на конвейерную ленту. Конвейер транспортирует пакеты в вакуумную камеру. Крышка камеры автоматически закрывается и герметизируется. Вакуумная система откачивает воздух из камеры и одновременно из пакетов. После достижения предельного вакуумного давления 1 кПа нагревательные элементы формируют запаечный шов. Камера разгерметизируется, крышка поднимается, конвейер выгружает готовые упаковки. Цикл повторяется автоматически. Регулируемый угол наклона упаковочного стола упрощает работу с жидкими и сыпучими продуктами — стол наклоняется, и жидкость не вытекает из пакетов до момента запайки.

Функционирование аппарата схоже с двухкамерным упаковщиком, но конвейерная подача обеспечивает более высокую скорость упаковки. Расчетная производительность составляет 3-5 циклов в минуту. При загрузке нескольких пакетов за цикл производительность может достигать 20-30 упаковок в минуту. Аппарат обладает низким уровнем шума и демонстрирует постоянство и устойчивость заявленных рабочих характеристик.

Комплектация и требования к оснащению

В базовую комплектацию входит конвейерная вакуум-упаковочная машина. Для работы машины требуется система водяного охлаждения — подключение к водопроводу с регулируемым расходом воды. Аппарат работает от напряжения 380 В, требуется трехфазная сеть. Машина оснащена PLC-контроллером с программируемой логикой.

Предельное вакуумное давление 1 кПа достигается при использовании вакуумного насоса. Гарантийный срок — 12 месяцев. Материал изготовления — полностью нержавеющая сталь. Вместительная рабочая камера позволяет умещать за один раз большое количество пакетов.

Как выбрать конвейерную вакуум-упаковочную машину для промышленной линии

При выборе конвейерного вакууматора для промышленной линии профессионалы оценивают шесть параметров: длину запайки должна соответствовать максимальной ширине пакетов, производительность в циклах в минуту определяет пропускную способность линии, производительность насоса влияет на скорость откачки и достижение предельного вакуума, тип охлаждения водяное является обязательным для непрерывной работы, материал корпуса нержавеющая сталь — требование пищевых производств, наличие PLC-контроллера обеспечивает интеграцию в автоматизированную линию.

Модель HVB-1020F/1 оснащена планкой 1020 мм — максимальная длина в классе конвейерных вакууматоров. Это позволяет упаковывать одновременно до 10-15 стандартных пакетов размером 200x300 мм за один цикл. Производительность 3-5 циклов в минуту дает от 180 до 300 циклов в час. При загрузке 10 пакетов за цикл — от 1800 до 3000 упаковок в час.

Водяное охлаждение запаечной планки — обязательное требование для конвейерных машин с непрерывным циклом. В отличие от воздушного охлаждения, водяное не зависит от температуры в цехе и обеспечивает стабильную температуру планки даже при максимальной нагрузке 3-5 циклов в минуту. Планка не перегревается, шов получается стабильным от цикла к циклу. Регулируемый угол наклона упаковочного стола позволяет упаковывать жидкие продукты: супы, соусы, маринады. Наклон стола удерживает жидкость в глубине пакета, предотвращая вытекание на зону запайки.

Технические характеристики вакуум-упаковочной машины HVB-1020F/1 DZ-1020F

Преимущества оборудования

• Конвейерная подача с производительностью 3-5 циклов в минуту. Автоматическая загрузка и выгрузка пакетов исключает простои. При загрузке 10-15 пакетов за цикл производительность достигает 1800-3000 упаковок в час. Непрерывный цикл работы без участия оператора в загрузке камеры.
• Длина запайки 1020 мм. Максимальная длина в классе конвейерных вакууматоров. Позволяет упаковывать длинномерные изделия: батоны колбасы до 1 метра, рыбные блоки, строительные профили. Одновременная упаковка до 15 стандартных пакетов за цикл.
• Предельное вакуумное давление 1 кПа. Остаточное давление 10 мбар — уровень глубокого вакуума для промышленных линий. Срок хранения продуктов увеличивается до 20-30 дней.
• Водяное охлаждение запаечной планки. Обеспечивает стабильную температуру планки при непрерывной работе 3-5 циклов в минуту. Планка не перегревается, шов получается одинаковым от цикла к циклу. Исключены перепады качества запайки при длительных сменах.
• Регулируемый угол наклона упаковочного стола. Упрощает упаковку жидких и сыпучих продуктов. Стол наклоняется, жидкость не вытекает из пакетов до момента запайки. Для сыпучих продуктов наклон обеспечивает равномерное распределение по пакету.
• PLC-контроллер с полуавтоматическим и автоматическим режимами. Полная интеграция в автоматизированную линию. Программирование параметров вакуумирования и запайки под каждый тип продукции. Возможность синхронизации с подающими и отводящими конвейерами.
• Низкий уровень шума. Конструктивные решения по звукоизоляции снижают уровень шума на рабочем месте. Комфортные условия для оператора при длительных сменах.

PLC-контроллер и автоматические режимы работы

Машина HVB-1020F/1 оснащена программируемым логическим контроллером, который обеспечивает два режима работы: полуавтоматический и автоматический. PLC-контроллер управляет всеми этапами цикла: движением конвейера, закрытием камеры, работой вакуумного насоса, температурой и временем запайки, открытием камеры и выгрузкой.

Полуавтоматический режим: Оператор загружает пакеты на конвейер и нажимает кнопку пуска. Контроллер выполняет один цикл: загрузка в камеру, вакуумирование, запайка, выгрузка. Режим используется при смене типа продукции или наладке.

Автоматический режим: После запуска линии контроллер выполняет циклы непрерывно. Датчики положения конвейера и камеры синхронизируют работу. Загрузка, вакуумирование, запайка и выгрузка происходят без участия оператора. Производительность достигает максимальных 5 циклов в минуту.

Программируемые параметры: Время вакуумирования устанавливается в зависимости от объема пакетов и требуемого остаточного давления. Время запайки программируется под толщину и тип пленки. Температура запайки регулируется под разные упаковочные материалы. Количество циклов в автоматическом режиме задается счетчиком для остановки линии после заданного объема упаковки.

Интеграция в линию: При установке в составе конвейерной линии машина синхронизируется с подающими и отводящими конвейерами. Сигналы PLC-контроллера управляют скоростью подачи и интервалами между циклами. Полностью автоматизированная линия требует только контроля оператора.

Экономическая эффективность и окупаемость

Расчет окупаемости вакуум-упаковочной машины HVB-1020F/1 DZ-1020F приведен для крупного мясоперерабатывающего предприятия с объемом упаковки 5000 кг в смену. Формула расчета: экономия за счет снижения списания продукции + сокращение трудозатрат за счет автоматизации + снижение затрат на логистику.

Исходные данные для расчета: стоимость оборудования — 1 200 000 рублей. Без вакуумной упаковки срок хранения мясной продукции — 3 дня, доля списания — 8% от объема 5000 кг в день. С вакуумной упаковкой срок хранения увеличивается до 21 дня, списание снижается до 1,5%.

Экономия в день: потери снижаются с 400 кг до 75 кг. При средней цене 400 руб/кг потери сокращаются на 325 кг — экономия 130 000 руб в день. За 20 рабочих дней — 2 600 000 руб. Три оператора на ручной линии заменяются одним оператором на автоматической машине. Экономия фонда оплаты труда — 120 000 руб в месяц. Оборудование окупается за 12-15 рабочих дней. Цена на сайте может отличаться, расчет носит информационный характер для понимания методики.

Вывод: автоматическая вакуум-упаковочная машина конвейерного типа HVB-1020F/1 DZ-1020F — решение для крупных мясоперерабатывающих комбинатов, рыбоперерабатывающих заводов, предприятий по производству замороженных полуфабрикатов и любой отрасли с объемом упаковки от 2000 кг в смену. Ключевые преимущества: конвейерная подача с производительностью до 5 циклов в минуту, длина запайки 1020 мм, предельное вакуумное давление 1 кПа, водяное охлаждение, наклонный стол, PLC-управление. Оборудование окупается за 2-3 недели при полной загрузке.

Для консультации по расчету индивидуальной окупаемости — свяжитесь со специалистами. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Выполним монтажные и пусконаладочные работы, проведем обучение персонала. Предоставим полный пакет сертификационных документов и официальную гарантию.
