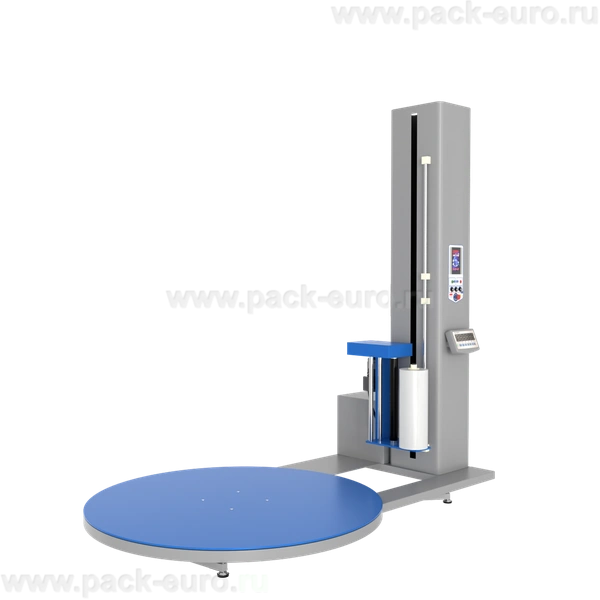

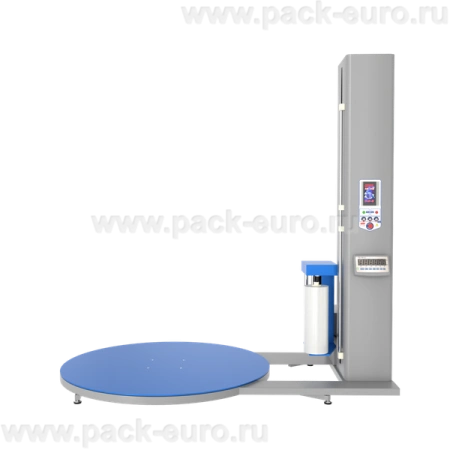

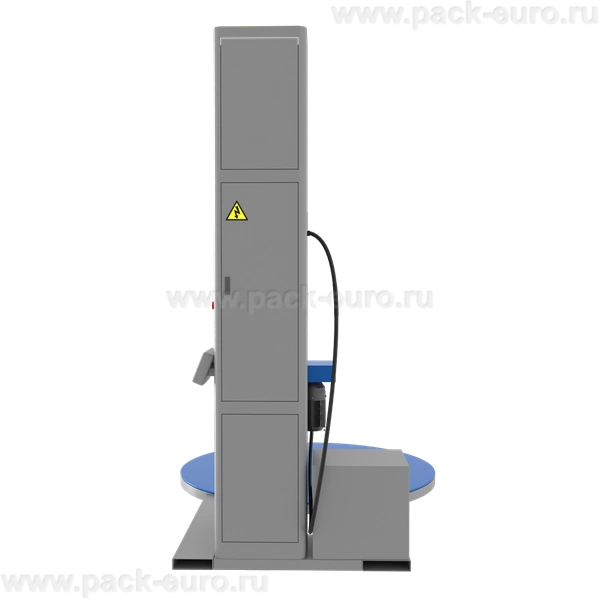

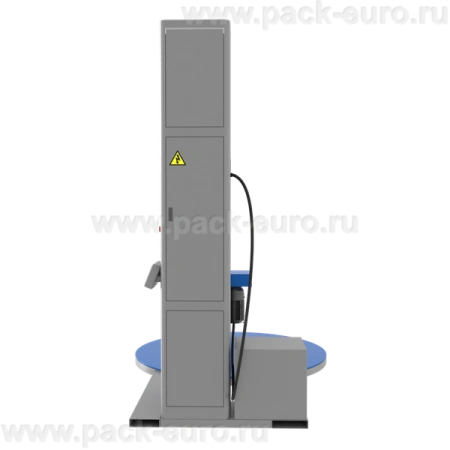

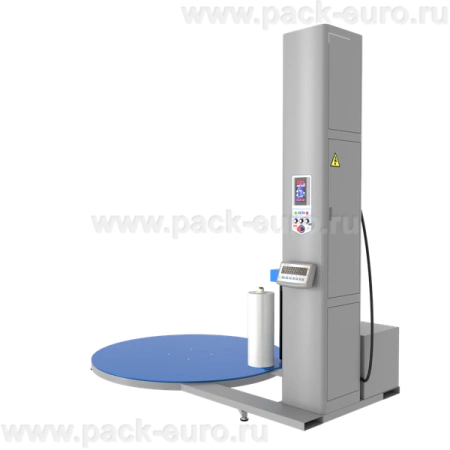

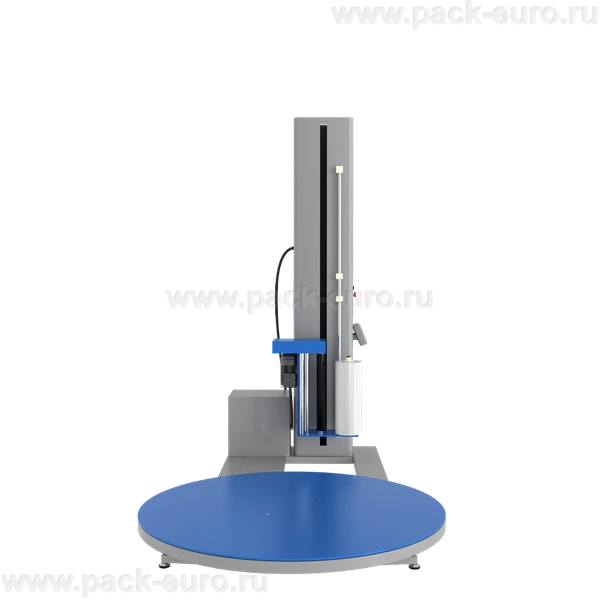

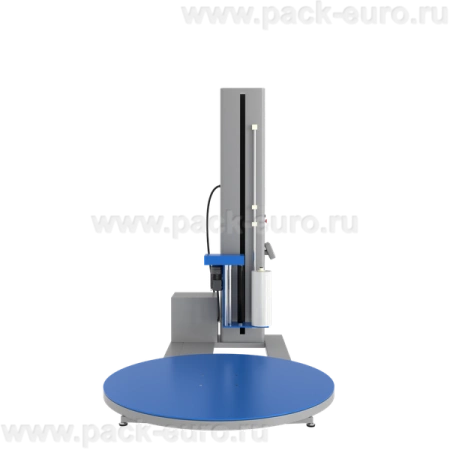

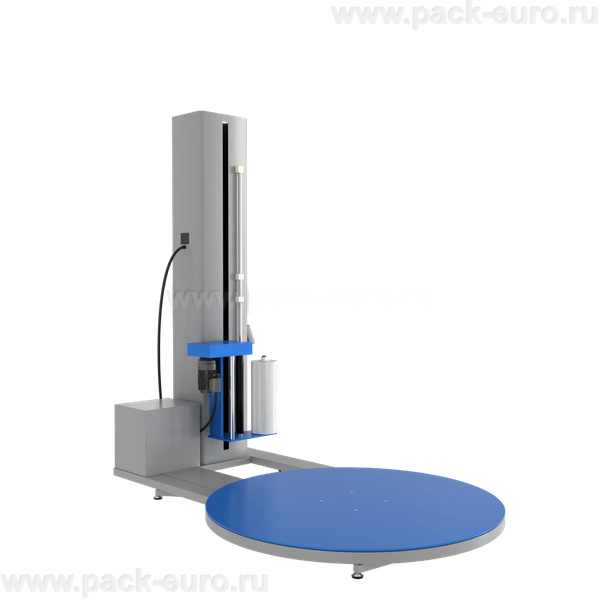

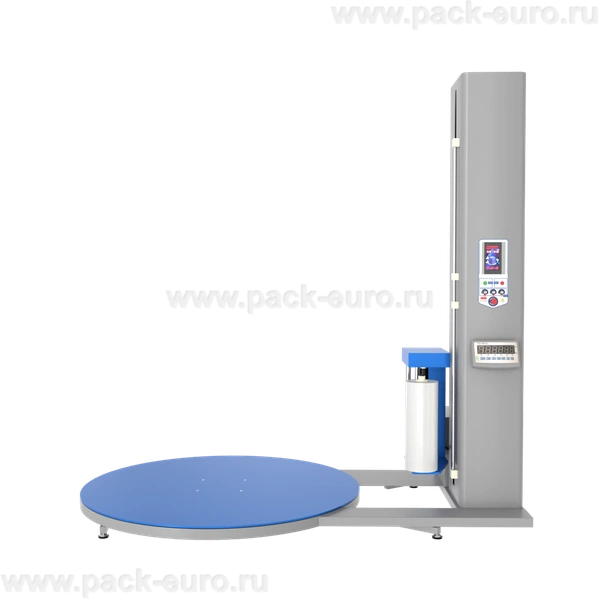

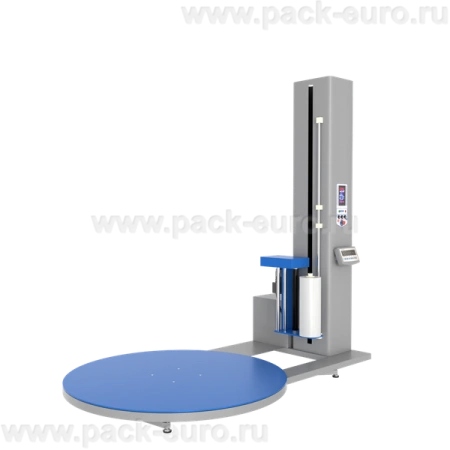

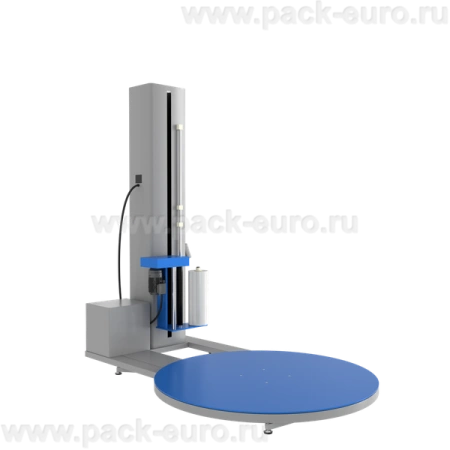

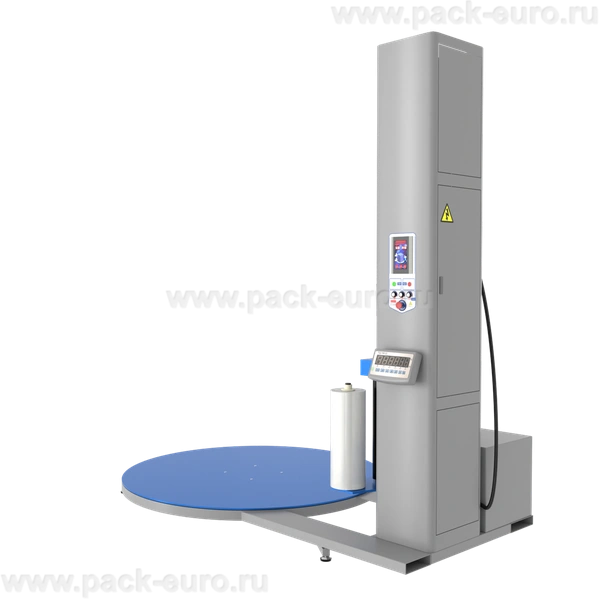

Паллетоупаковщик полуавтоматический с весами ПЗО BPW-2400S

Паллетоупаковщик полуавтоматический с весами ПЗО BPW-2400S: тензометрия и высота обмотки до 2400 мм

Полуавтоматический паллетоупаковщик с весами ПЗО BPW-2400S — это роторное оборудование для обмотки стрейч-пленкой высоких грузов на поддонах, интегрированное с тензометрической системой взвешивания. Модель объединяет увеличенную высоту упаковки 2400 мм и встроенные весы в поворотном столе. Максимальная нагрузка на весовую платформу — 1700 кг, допустимая масса груза для обмотки — также 1700 кг. Диаметр стола — 1650 мм. Производительность — до 40 паллет в час.

Оборудование предназначено для складов и производств, где требуется точный учет массы высоких паллет: пищевая промышленность с крупной тарой, химическое производство с бочками 200-220 литров, металлопрокат в вертикальной упаковке, строительные материалы в высоких мешках. Встроенные весы позволяют контролировать массу груза до, во время или после обмотки без перемещения паллеты на отдельную весовую станцию. Высота обмотки 2400 мм закрывает потребности 90% высоких грузов на стандартных паллетах.

Привод поворотного стола цепной, каретка поднимается на двух цепях. Питание от однофазной сети 220 В, суммарная мощность двигателей — 1,32 кВт. Высота оборудования в сборе — 2850 мм, масса — 650 кг. Производитель — Подольский завод оборудования, гарантия 12 месяцев. В комплекте: технический паспорт, гарантийный талон, текстовая и видеоинструкция.

Конструкция и принцип работы паллетоупаковщика BPW-2400S

Оборудование выполнено в роторной схеме с неподвижной вертикальной колонной высотой 2850 мм и поворотным столом, установленным на четырех тензодатчиках. Груз на паллете устанавливается на весовую платформу. Оператор считывает показания массы на ЖК-дисплее, после чего запускает цикл обмотки. Во время обмотки весы продолжают отображать массу в реальном времени. По завершении цикла масса фиксируется и может быть передана в систему учета через опциональный интерфейс RS-232.

Параметры рулона стрейч-пленки: внутренний диаметр 76 мм, наружный до 254 мм, высота рулона 500 мм. Толщина пленки — 17-35 микрон. Механизм престрейча предварительного растяжения регулируется от 100% до 250% через меню контроллера. Система автоопределения высоты груза работает на базе инфракрасного фотодатчика, установленного на каретке. Датчик сканирует груз в процессе подъема и останавливает каретку на 50 мм выше фактической высоты паллеты. Фотодатчик корректно работает на любом цвете, включая черный, белый и прозрачный.

Тензометрическая система состоит из четырех датчиков сопротивления, установленных по углам стола. Каждый датчик рассчитан на 500 кг, суммарная нагрузка — 2000 кг с запасом 300 кг относительно максимальной массы груза 1700 кг. Датчики соединены в мостовую схему, сигнал усиливается 24-битным АЦП. Точность взвешивания — ±0,5% от измеряемой массы. Дискретность индикации — 0,1 кг. Управление осуществляется через ЖК-дисплей с меню на русском языке. Контроллер сохраняет до пяти программ с индивидуальными настройками скорости вращения стола от 2,4 до 12 об/мин, скорости подъема каретки от 1,6 до 4 м/мин, количества кругов и процента престрейча.

Интеграция весов с высокой обмоткой: технические решения

Установка тензодатчиков в стол паллетоупаковщика с высотой обмотки 2400 мм потребовала усиления конструкции. Поворотный стол выполнен из стального диска толщиной 12 мм с дополнительными ребрами жесткости. Общая масса оборудования 650 кг на 100 кг больше, чем у модели BPW-2000S, за счет усиленной колонны и массивного стола. Тензодатчики класса IP65 защищены от пыли и влаги. Диапазон рабочих температур — от -10°C до +40°C. Калибровка весов выполняется на заводе с использованием эталонных гирь. Периодическая поверка рекомендуется раз в 12 месяцев.

При высоте груза до 2400 мм центр тяжести смещен вверх, что создает дополнительный опрокидывающий момент на тензодатчики. Конструкторы компенсировали это увеличением диаметра стола до 1650 мм и установкой датчиков с запасом по нагрузке 300 кг. Контроллер блокирует запуск цикла при превышении массы 1700 кг, защищая тензодатчики от перегрузки. Функция автоматического обнуления тары позволяет взвешивать нетто-массу груза без учета веса поддона. Оператор вводит массу пустого поддона в память, и контроллер вычитает ее автоматически.

Технические характеристики паллетоупаковщика ПЗО BPW-2400S

Как выбрать паллетоупаковщик с весами для высоких грузов

При выборе роторной машины с весовой платформой и высотой обмотки 2400 мм оценивайте четыре параметра. Первый — максимальная нагрузка и точность взвешивания. Для высоких паллет с бочками и мешками достаточно точности ±0,5% и дискретности 0,1 кг. Для дорогостоящей продукции потребуется более высокая точность — уточняйте возможность установки прецизионных датчиков. Второй критерий — высота груза. Модель BPW-2400S рассчитана на паллеты от 2000 до 2400 мм. Если грузы преимущественно ниже 2000 мм, достаточно модели BPW-2000S.

Третий параметр — наличие интерфейса передачи данных. Базовая версия выводит вес только на дисплей. По запросу устанавливается интерфейс RS-232 или Ethernet для передачи данных в систему учета 1С или WMS. Четвертый критерий — защита тензодатчиков при высоком центре тяжести. При высоте груза 2400 мм и весе 1700 кг опрокидывающий момент максимален. BPW-2400S имеет систему блокировки запуска при перегрузе и датчики с запасом 300 кг, что исключает повреждение весовой платформы.

Преимущества паллетоупаковщика ПЗО BPW-2400S

• Встроенные весы с точностью ±0,5% и дискретностью 0,1 кг. Контроль массы высоких паллет без отдельной весовой станции. Экономия времени на перемещение груза — от 30 до 60 секунд на паллету.
• Высота обмотки 2400 мм для негабаритных грузов. Упаковка высоких бочек 200-220 литров, мешков с цементом в 3-4 яруса, крупногабаритной техники. Стандартные паллетообмотчики ограничены 2000 мм.
• Максимальная нагрузка 1700 кг с запасом датчиков 300 кг. Тензодатчики рассчитаны на 2000 кг суммарно. Блокировка запуска при превышении 1700 кг защищает оборудование от перегруза.
• Экономия стрейч-пленки до 60% за счет престрейча 250%. При обмотке высоких паллет расход пленки больше из-за увеличенной площади. Престрейч компенсирует этот рост и снижает себестоимость упаковки.
• Цепной привод стола и двухцепной привод каретки. Цепи выдерживают нагрузку 1700 кг при высоте груза 2400 мм. Пластиковые ролики дешевых аналогов деформируются за 2-3 месяца работы с высокими тяжелыми паллетами.
• Фотодатчик высоты для любого цвета груза. Инфракрасный луч сканирует черные бочки из-под масла, белые коробки и прозрачную пленку. Ультразвуковые датчики на черном цвете ошибаются.

Калибровка весов при высокой нагрузке

Тензометрическая система на BPW-2400S калибруется на заводе с использованием эталонных гирь массой 500 кг и 1000 кг. Калибровка выполняется в два этапа: сначала нулевая точка без нагрузки, затем точка полной шкалы при нагрузке 1700 кг. Для периодической поверки в конструкции предусмотрены четыре резьбовых отверстия для установки калибровочных грузов. Поверка рекомендуется раз в 12 месяцев. Сервисное меню позволяет оператору выполнить калибровку самостоятельно при наличии эталонных гирь. При превышении допустимой погрешности ±0,5% контроллер выдает предупреждение на дисплей. В этом случае требуется профессиональная калибровка с использованием поверочных гирь. Температурная компенсация встроена в алгоритм АЦП — показания стабильны в диапазоне от -10°C до +40°C без ручной подстройки.

Экономическая эффективность и окупаемость

Расчет для химического производства, отгружающего 400 высоких паллет с бочками 220 литров в месяц. Без встроенных весов оператор тратит 60 секунд на перемещение паллеты на напольные весы и возврат на паллетообмотчик. Стоимость рабочего часа оператора — 500 рублей. Потери времени в месяц: 400 × 60 секунд = 24 000 секунд = 400 минут = 6,7 часа. Потери в деньгах: 6,7 × 500 = 3350 рублей в месяц. Дополнительная экономия на пленке при престрейче 250%: ручная обмотка высоких паллет расходует 450 грамм пленки на паллету. После установки BPW-2400S с престрейчем 250% расход снижается до 180 грамм. Экономия на пленке: при стоимости рулона 20 кг 2500 рублей, месячный расход без престрейча: 400 × 0,45 = 180 кг на 9 рулонов = 22 500 рублей. С престрейчем: 400 × 0,18 = 72 кг на 3,6 рулона = 9000 рублей. Экономия на пленке в месяц: 13 500 рублей. Итого общая экономия: 3350 + 13 500 = 16 850 рублей в месяц. В год: 202 200 рублей. При стоимости оборудования от 650 000 рублей окупаемость — 38 месяцев без учета экономии на стоимости напольных весов и их поверке. С учетом покупки напольных весов за 30 000 рублей и ежегодной поверки 5000 рублей окупаемость сокращается до 34 месяцев. Формула для расчета: (Цена оборудования) / (Экономия на зарплате в месяц + экономия на пленке в месяц + экономия на весах в месяц) = срок окупаемости в месяцах. Расчет носит информационный характер и зависит от высоты груза, стоимости рабочего времени и расходов на пленку.

Полуавтоматический паллетоупаковщик с весами ПЗО BPW-2400S предназначен для складов и производств с высокими паллетами от 2000 до 2400 мм и требованием точного учета массы: химическая промышленность, пищевое производство, металлопрокат, строительные материалы. Технические параметры: нагрузка до 1700 кг, высота упаковки 2400 мм, точность взвешивания ±0,5%, дискретность 0,1 кг, престрейч до 250%, цепной привод стола и двухцепной привод каретки, память на 5 программ, фотодатчик высоты. Питание 220 В, производительность до 40 паллет в час. Гарантия 12 месяцев. Для расчета стоимости с доставкой и пусконаладкой свяжитесь с нами.

Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с актуальной ценой и уточните возможность установки интерфейса для передачи данных в вашу учетную систему.
