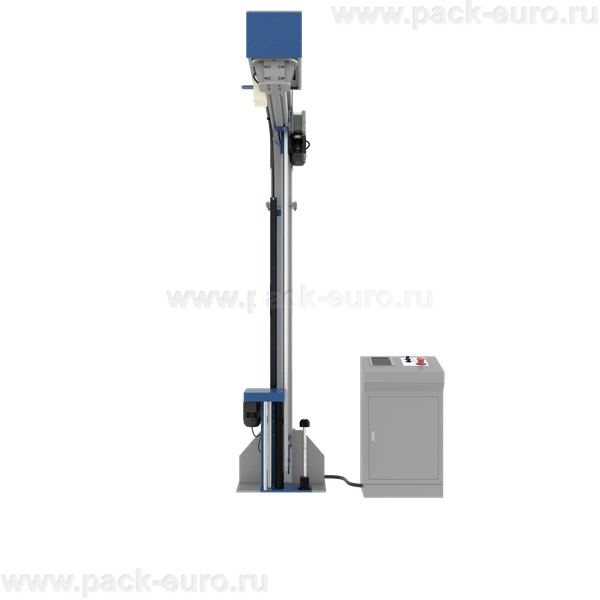

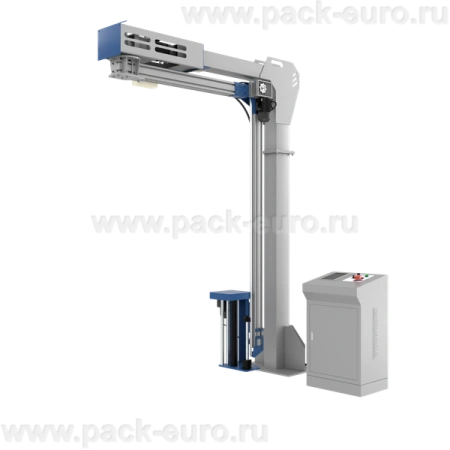

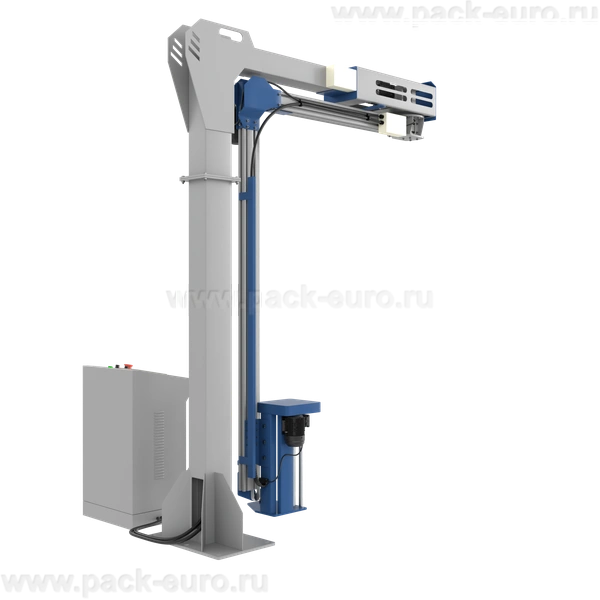

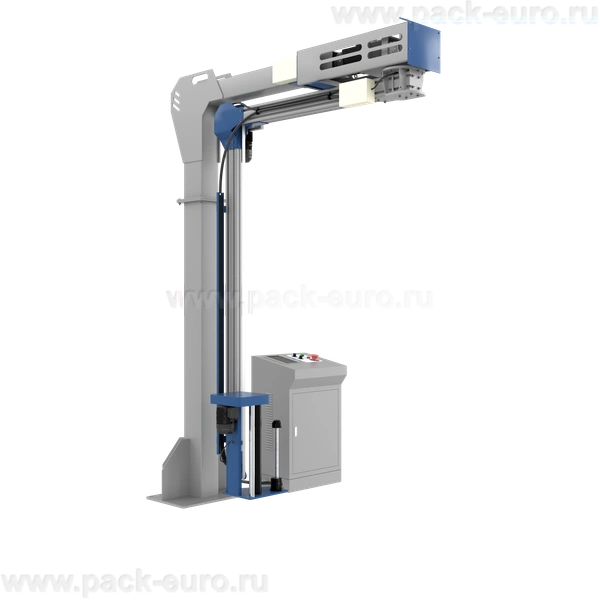

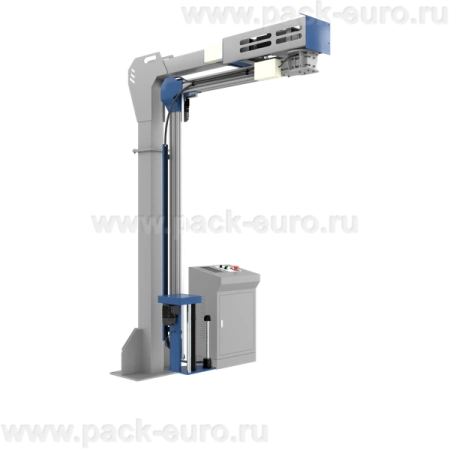

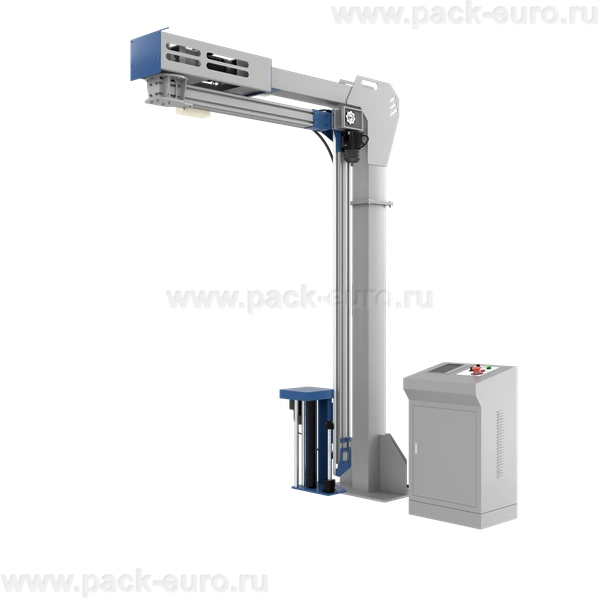

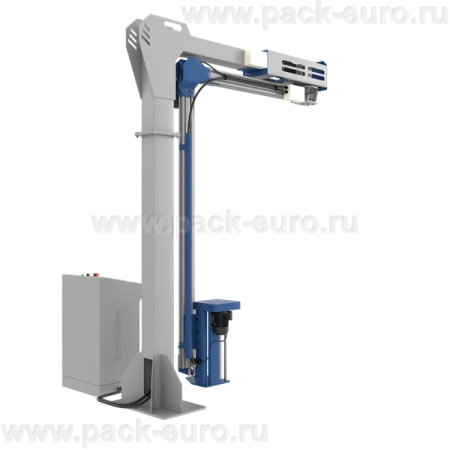

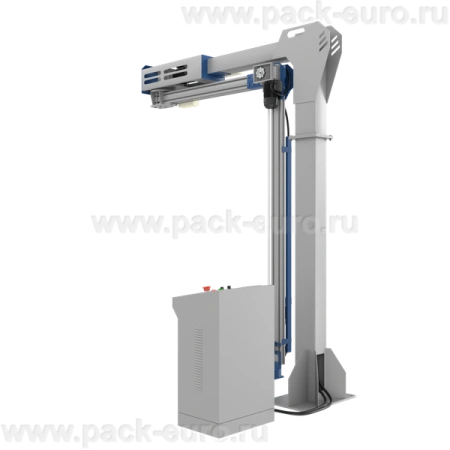

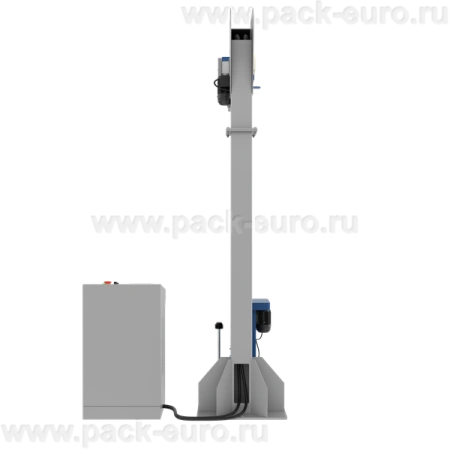

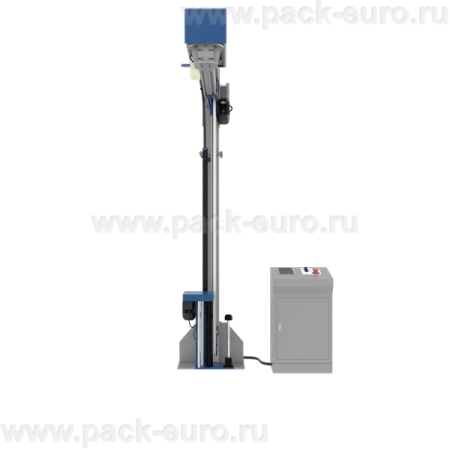

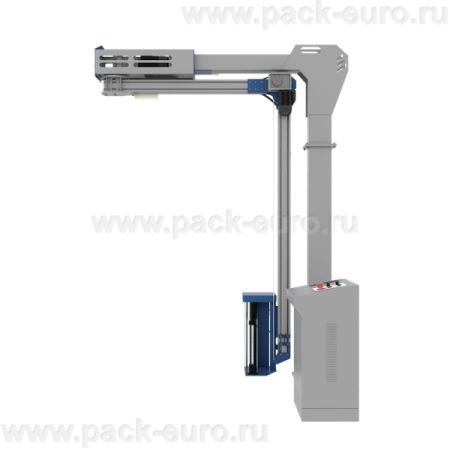

Паллетообмотчик с вращающейся рукой BPW-1800HR

Паллетообмотчик с вращающейся рукой BPW-1800HR: упаковка без поворотного стола для конвейерных линий

Паллетообмотчик с вращающейся рукой BPW-1800HR — это оборудование ротационного типа, в котором вокруг неподвижной паллеты движется механическая рука с кареткой подачи стрейч-пленки. Основное назначение — встраивание в конвейерные и рольганговые линии, где паллета не может быть повернута из-за конструктивных ограничений транспортера. Ключевые особенности модели: отсутствие поворотного стола, компактные габариты 770 мм по ширине и производительность до 40 паллет в час.

В отличие от классических паллетообмотчиков с вращающимся столом, данная машина не требует синхронизации привода конвейера с поворотом груза. Паллета остается на своем месте, а рука с пленкой движется вокруг нее. Это решение применяется на линиях розлива, фасовки и паллетирования, где остановка и вращение груза нарушают технологический процесс.

Конструкция, принцип работы и компоновка

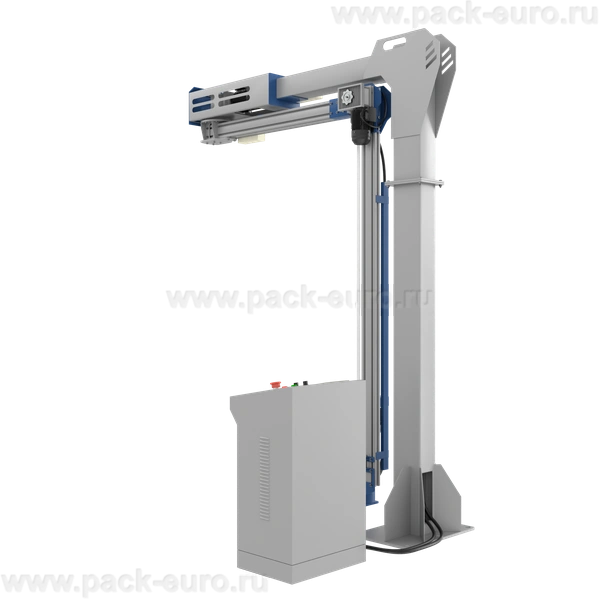

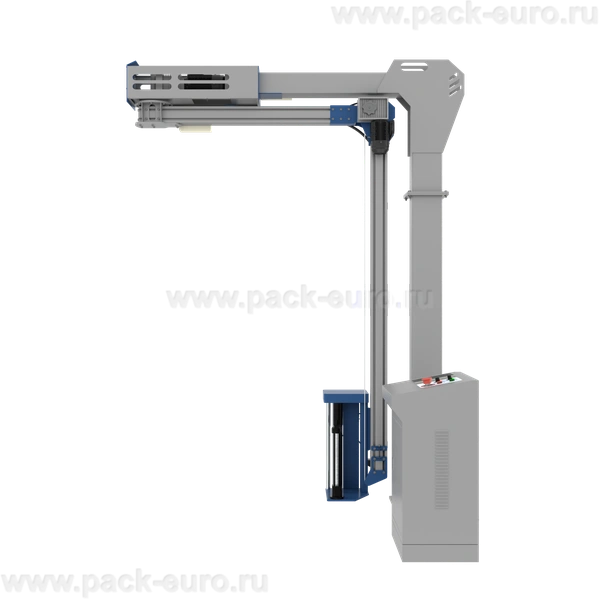

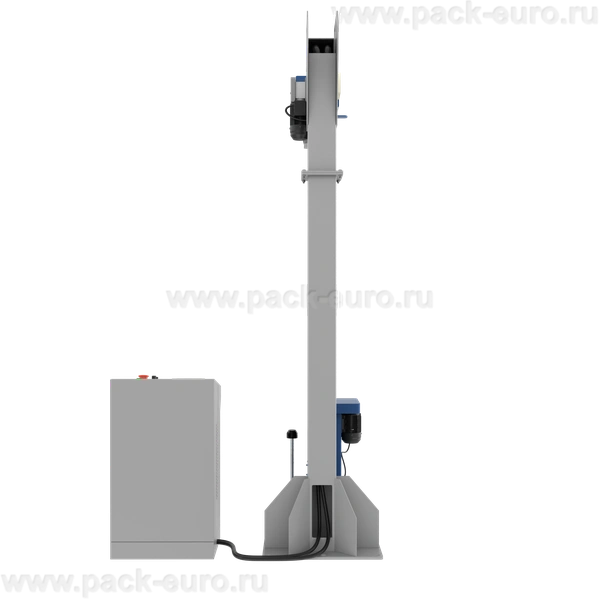

Основа паллетообмотчика BPW-1800HR — прямоугольная портальная рама из стальной трубы. Горизонтальная балка расположена на высоте 2970 мм. К ней крепится поворотный узел с роботизированной рукой. Внутри руки установлена механизированная каретка, которая перемещает рулон стрейч-пленки вертикально. Под рамой свободное пространство для проезда конвейера или рольганга. Ширина машины 770 мм позволяет монтировать её между секциями транспортера без перестройки линии.

Принцип работы: паллета поступает на позицию обмотки по рольгангу. Фотоэлектрические датчики фиксируют её положение и высоту. Роботизированная рука начинает вращение вокруг груза со скоростью 15 об/мин. Одновременно каретка с рулоном перемещается снизу вверх и обратно, формируя спиральную намотку. По завершении цикла рука останавливается, и паллета уходит дальше по конвейеру. Обрезка пленки выполняется вручную, так как модель не оснащена автоматическим механизмом.

Вес оборудования 1000 кг обусловлен массивной рамой, которая гасит вибрации от вращающейся руки. В отличие от легких мобильных роботов, эта машина жестко крепится к полу анкерами и не требует дополнительного балласта.

Детальное описание конструкции и материалов

Поворотная опора руки — роликоподшипник большого диаметра с внутренним зубчатым венцом. Привод вращения — электродвигатель 1,5 кВт, питание 220В, 50 Гц. Максимальная частота вращения руки — 15 об/мин. Скорость не регулируется в широком диапазоне, так как модель оптимизирована для стандартных циклов. Однако программируемый контроллер позволяет изменять количество оборотов и направление вращения.

Рука выполнена из стального короба 100х100 мм с толщиной стенки 4 мм. На внутренней стороне руки закреплены две вертикальные направляющие из хромированного вала диаметром 30 мм. Каретка перемещается по ним на линейных подшипниках. Привод каретки — отдельный двигатель мощностью 0,37 кВт через зубчатый ремень. Система престрейча механическая, с регулировкой коэффициента растяжения от 100% до 250%. Параметры рулона пленки: высота 500 мм, внутренний диаметр 76 мм, наружный — до 240 мм. Толщина используемой пленки — 20-35 мкм.

Управление осуществляется через сенсорную панель, интегрированную в боковую стойку рамы. Контроллер позволяет задавать количество слоев обмотки, количество проходов каретки, зоны усиления. В памяти хранится до 10 программ. Габариты оборудования 2970х770х1950 мм позволяют устанавливать его в линиях с ограниченным пространством. Высота стыковки с конвейером — 550 мм от пола.

Как выбрать паллетообмотчик с вращающейся рукой: критерии для интеграции

При выборе модели BPW-1800HR оцените три основных параметра. Первый — совместимость с вашим конвейером. Высота стыковки 550 мм стандартна для большинства рольгангов и цепных транспортеров. Если ваш конвейер выше или ниже, потребуется переходной мост или подъем платформы. Ширина прохода для паллеты — 1200 мм. Для европаллет 800х1200 мм этого достаточно, для финских 1000х1200 мм — также.

Второй — максимальный размер груза. Оборудование рассчитано на паллеты 1200х1200 мм высотой до 1800 мм. Если ваша паллета имеет выступы за пределы поддона или высоту более 1800 мм, рука может задеть груз. Перед заказом проверьте фактический конверт вращения руки.

Третий — необходимость автоматической обрезки. Модель не имеет этой функции, поэтому конец пленки после цикла будет свисать. Если линия полностью автоматизирована без оператора, рассмотрите модификацию BPW-1800HRA с автобрезанием. Для линий, где оператор присутствует для других операций, ручная обрезка не создает проблемы.

Производительность 20-40 паллет в час зависит от высоты груза и количества слоев. Для паллеты 1200 мм с 4 слоями время цикла — 90 секунд, что дает 40 паллет/час. Для паллеты 1800 мм с 8 слоями — 180 секунд, 20 паллет/час. Рассчитывайте производительность под свой технологический цикл.

Технические характеристики паллетообмотчика BPW-1800HR

Преимущества паллетообмотчика с вращающейся рукой

• Отсутствие поворотного стола позволяет интегрировать машину в любой конвейер или рольганг без изменения направления движения паллеты. Паллета не вращается, что исключает риск падения высоких и нестабильных грузов от центробежной силы.
• Компактная ширина 770 мм — машина монтируется между секциями конвейера, занимая минимум места. Для сравнения, стационарные обмотчики с поворотным столом требуют ширины не менее 2500 мм с учетом зон безопасности.
• Скорость вращения руки 15 об/мин обеспечивает производительность до 40 паллет в час при стандартной намотке. Для линии розлива с циклом 90 секунд это идеальное соответствие такту.
• Престрейч до 250% работает по механической схеме без дополнительных датчиков. Экономия пленки достигает 60% по сравнению с ручной упаковкой. Фактический расход на паллету 1200х1200х1500 мм — 80-100 грамм в зависимости от толщины.
• Программируемый контроллер с сенсорным экраном позволяет настраивать до 10 режимов. Например: для коробов — 4 слоя с перекрытием 50%, для мешков — 6 слоев с усилением низа.

Особенности работы вращающейся руки: кинематика и настройки

Вращающаяся рука создает иной характер намотки по сравнению с поворотным столом. Пленка подается не радиально от центра стола, а по окружности с постоянным радиусом 1200 мм. Это приводит к небольшому различию в натяжении на разных гранях паллеты. На углах натяжение выше на 15-20%, чем на плоских сторонах. Данная особенность полезна для скругленных грузов, но требует внимания при упаковке хрупких изделий.

Регулировки, доступные оператору:

• Количество проходов каретки. Минимум — 1 проход снизу вверх, максимум — 5 циклов вверх-вниз.
• Зоны усиления. Можно задать до 4 зон по высоте с разным количеством слоев. Стандартное усиление низа — 200 мм, верха — 150 мм.
• Натяжение пленки регулируется механическим тормозом на валу каретки. От 2 Нм для хрупких грузов до 8 Нм для тяжелых штабелей.
• Пауза между проходами. Для усадки пленки после намотки. Рекомендуемая пауза — 0,5 секунды для пленки 20 мкм, 1 секунда для 35 мкм.

Скорость вращения руки фиксирована — 15 об/мин. Это оптимальное значение для пленки 20-35 мкм. При более низкой скорости не достигается эффект престрейча, при более высокой — возможны разрывы. Если ваша пленка толще 35 мкм, необходимо снижать частоту вращения через преобразователь частоты, который устанавливается опционально.

Безопасность: портал оборудован световой защитой по периметру. При пересечении луча во время работы вращение останавливается за 0,1 секунды. Для зон с регулярным проходом персонала предусмотрено отключение защиты на время загрузки.

Экономическая эффективность и окупаемость

Рассчитаем экономию для конвейерной линии с производительностью 30 паллет в час при двухсменной работе. Смена — 8 часов, две смены — 16 часов, объем в день — 480 паллет. При ручной обмотке на одном посту оператор успевает упаковать 15 паллет в час из-за затрат времени на обрезку и смену рулона. Роботизированный паллетообмотчик BPW-1800HR упаковывает 30 паллет в час — замена двух ручных упаковщиков.

Годовая экономия на зарплате: два оператора со ставкой 400 руб/час работают 16 часов в день. 2 × 400 × 16 = 12 800 рублей в день. При 250 рабочих днях — 3 200 000 рублей в год. Из этой суммы вычитается расход на электроэнергию: двигатель 1,5 кВт при загрузке 80% времени — 1,2 кВт × 16 ч = 19,2 кВт в день, при тарифе 6 руб/кВт — 115 рублей в день, 28 750 рублей в год. Чистая экономия на персонале — 3 171 250 рублей в год.

Экономия на стрейч-пленке: при ручной упаковке расход — 250 грамм на паллету, при престрейче 250% — 100 грамм. Разница 150 грамм. При цене 150 руб/кг экономия 22,5 рубля на паллете. При 480 паллетах в день — 10 800 рублей в день, 2 700 000 рублей в год. Совокупная годовая экономия — 5 871 250 рублей. Стоимость оборудования уточняйте на сайте. Срок окупаемости — от 3 до 6 месяцев в зависимости от стоимости рабочей силы и загрузки линии. Расчет носит информационный характер.

Паллетообмотчик с вращающейся рукой BPW-1800HR — техническое решение для встраивания в автоматические конвейерные линии на розливе, фасовке и паллетировании. Главные преимущества: отсутствие поворотного стола, ширина 770 мм для монтажа между рольгангами, производительность до 40 паллет/час и экономия пленки 250% престрейчем. Модель не имеет автоматической обрезки, что упрощает конструкцию и снижает цену. Рекомендуется для линий, где оператор присутствует для контроля качества и может выполнить финальную обрезку. Поставляется с паспортом и гарантией 1 год.
