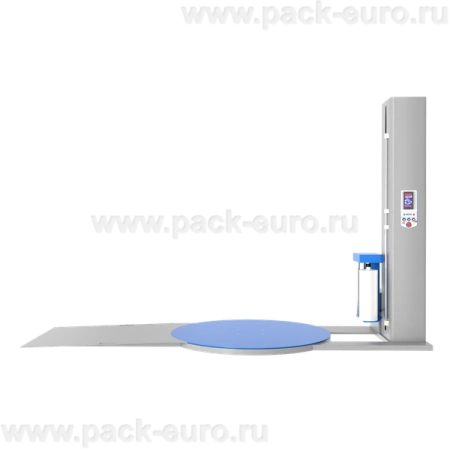

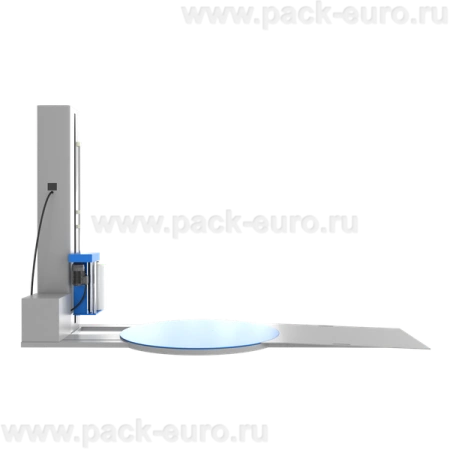

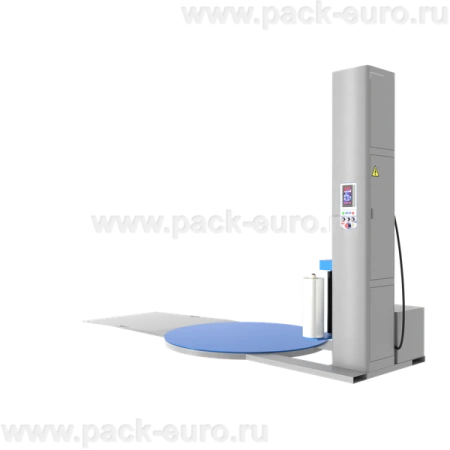

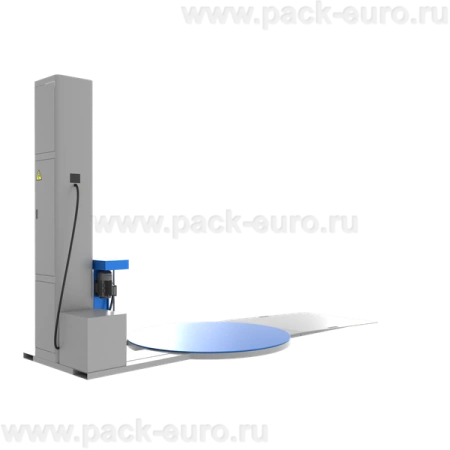

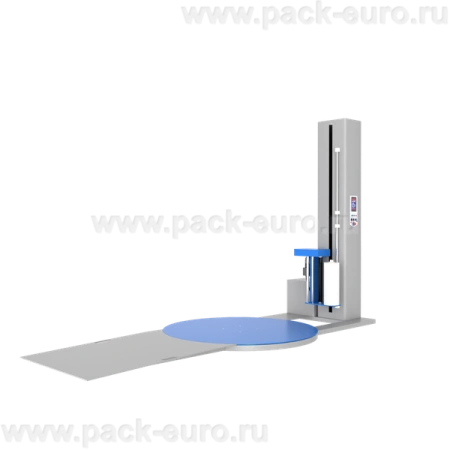

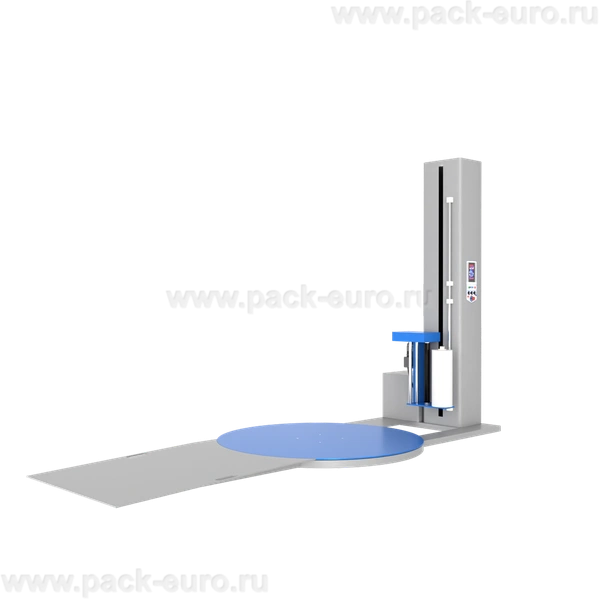

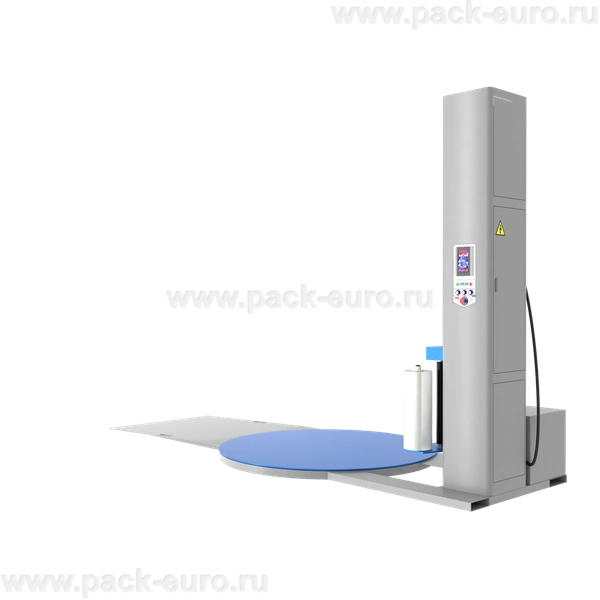

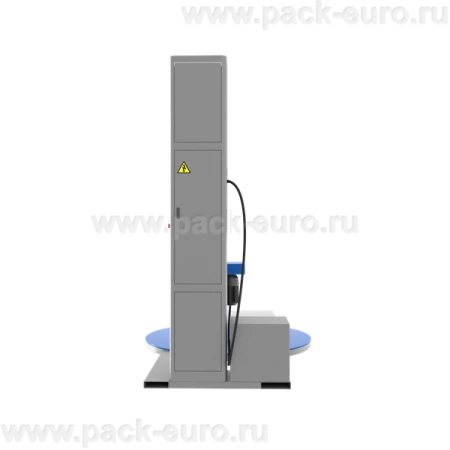

Паллетообмотчик с рампой ПЗО BPW-2000

Паллетообмотчик с рампой ПЗО BPW-2000: удобная загрузка тяжелых паллет до 1700 кг на платформу высотой 8,5 см

Для складов и производственных цехов, где погрузка паллет на поворотный стол обмотчика затруднена из-за отсутствия доклевеллера или уровня пола, разработан паллетообмотчик с рампой ПЗО BPW-2000. Оборудование представляет собой классический роторный упаковщик с высотой обмотки 2000 мм и грузоподъемностью 1700 кг, дополненный съемной подъездной рампой для закатывания паллет гидравлической рохлей.

Главные технические козыри модели — цепной привод стола, регулируемый престретч до 250% и комплектная рампа длиной 140 см с шириной 90 см. Рампа компенсирует перепад высоты между полом и поворотной платформой 8,5 см, позволяя оператору завозить груз без использования отдельного погрузчика или ручной перегрузки.

Конструкция, комплектация и принцип работы паллетообмотчика ПЗО BPW-2000

Оборудование работает по классической схеме поворотного стола. Груз массой до 1700 кг устанавливается на платформу диаметром 1650 мм. Паллетообмотчик ПЗО BPW-2000 оснащен цепным приводом вращения — это исключает проскальзывание и износ пластиковых роликов при работе с тяжелыми поддонами. Вертикальная каретка с механизмом престретча перемещается по двум цепным направляющим на высоту до 2000 мм.

Отличие от стандартных моделей — наличие подъездной рампы в комплекте поставки. Рампа выполнена из стального листа с противоскользящим покрытием, имеет длину 140 см, ширину 90 см и высоту 8,5 см. Вес рампы — 60 кг. Угол подъема при закатывании паллеты массой 1700 кг не превышает 3,5 градусов, что позволяет оператору завозить груз стандартной гидравлической рохлей без чрезмерных физических усилий.

Стандартная комплектация включает: поворотный стол с цепным приводом, моторизированную каретку с престретчем 100-250%, подъездную рампу, ЖК-панель управления с меню на русском языке и памятью на 5 программ, фотодатчики автоопределения высоты, технический паспорт, гарантийный талон, текстовые и видеоинструкции для запуска.

В составе три электродвигателя: 0,75 кВт на вращение стола, 0,37 кВт на подъем каретки, 0,2 кВт на механизм престретча. Питание от сети 220 В. Вес оборудования без рампы — 610 кг, габариты 2450х1650х2500 мм. Рампа крепится к столу с помощью двух пальцев и снимается для транспортировки или обслуживания.

Как выбрать паллетообмотчик с подъездной рампой: критерии для закупщика и логиста

При выборе модели ПЗО BPW-2000 с рампой оценивайте три параметра. Первый — перепад высоты между полом и платформой. Высота рампы 8,5 см точно соответствует высоте поворотного стола. Если ваш пол имеет уклон или ямы, эффективность рампы снижается. Для перепадов более 1,5 см на длине рампы потребуется выравнивающая подсыпка или замена рампы на более длинную.

Второй параметр — ширина вил рохли или погрузчика. Рабочая ширина рампы 90 см. Стандартные гидравлические рохли имеют ширину вил 55 см или 68 см — они проходят с запасом. Но если вы используете широкозахватные погрузчики с вилами 90 см и более, колеса могут попадать на края рампы. В этом случае необходима рампа шириной не менее 110 см — изготавливается под заказ.

Третий параметр — необходимость автоматической обрезки пленки. В данной модели автоматическая обрезка отсутствует. Оператор отрезает пленку вручную после завершения цикла. Рампа решает задачу удобного заезда, но не автоматизирует финишную операцию. Если для вашего объема паллетирования автоматическая обрезка критична, рассмотрите модель ПЗО BPW-2000A с обрезкой, добавив к ней рампу отдельно.

Также обратите внимание: в модели отсутствуют прижимная плита и Е-образная платформа. Рампа — это альтернативный способ облегчения загрузки, но он не заменяет Е-платформу для сквозного проезда рохли. Для загрузки с рампой необходимо закатить паллету, затем выкатить рохлю из-под груза, повернуть и уехать. Время цикла загрузки увеличивается на 15-20 секунд по сравнению с Е-платформой, но стоимость оборудования значительно ниже.

Технические характеристики паллетообмотчика ПЗО BPW-2000 с рампой

Преимущества оборудования

• Комплектная подъездная рампа входит в стоимость — не требуется докупать отдельно или изготавливать самостоятельно. Рампа длиной 140 см и шириной 90 см обеспечивает плавный заезд для рохли с любой стандартной шириной вил. Угол подъема 3,5 градуса позволяет закатывать груз массой 1700 кг без применения лебедки или дополнительных операторов.
• Грузоподъемность 1700 кг и высота обмотки 2000 мм — закрывает потребности большинства складов с тяжелой продукцией: металлопрокат, мешки строительных смесей, короба с оборудованием, паллеты с тарой и упаковкой. Цепной привод стола выдерживает пиковые пусковые нагрузки без пробуксовки и износа.
• Регулируемый престрейч от 100% до 250% — предварительное растяжение пленки вращающимися валами снижает расход материала в 2-2,5 раза. При загрузке 1000 паллет в месяц экономия на пленке составляет от 80 000 до 100 000 руб в зависимости от толщины и типа материала.
• Цепной привод стола и двухцепная каретка — в отличие от пластиковых роликов или ременных передач, цепь не требует замены в течение 3-5 лет интенсивной работы. Ресурс привода — не менее 25 000 циклов. Для склада с объемом 1000 паллет в месяц это 2-3 года бесперебойной работы без ремонта привода.
• Память на 5 программ упаковки — ЖК-панель на русском языке сохраняет индивидуальные настройки скорости стола, количества оборотов, натяжения пленки и скорости каретки. Мастер смены переключает программу за 5-10 секунд при смене типоразмера груза.
• Фотодатчики автоопределения высоты — работают при любом цвете груза, включая черные корпуса, мешки с углем или пленку темных цветов. Автоматический запуск обмотки без ручного ввода высоты исключает ошибки оператора и ускоряет цикл.
• Съемная рампа для транспортировки и хранения — при перемещении обмотчика в другое место рампа снимается и крепится на столе или колонне. При работе рампа фиксируется двумя пальцами и не требует специального инструмента для установки или демонтажа.

Подъездная рампа: геометрия, материалы и безопасность эксплуатации

Рампа — ключевой элемент комплектации ПЗО BPW-2000, решающий проблему загрузки тяжелых паллет на поворотный стол. Высота стола от пола составляет 85 мм. Без рампы оператору приходится вручную поднимать переднюю часть паллеты или использовать подкладные доски, что опасно при работе с грузом 1700 кг. Рампа изготавливается из стального листа толщиной 4 мм с противоскользящим рифлением.

Геометрические параметры и нагрузка. Длина рампы 1400 мм при перепаде высоты 85 мм дает угол наклона 3,48 градуса. При такой геометрии усилие закатывания паллеты массой 1700 кг на стандартной гидравлической рохле не превышает 120 кгс, что соответствует физическим возможностям одного оператора. Максимальная распределенная нагрузка на рампу — 2000 кг.

Правила безопасной эксплуатации рампы:

• Перед заездом убедиться, что рампа зафиксирована пальцами в гнездах стола — самопроизвольное смещение исключено;
• Заезжать строго по центру рампы, не допуская перекоса вил рохли относительно краев;
• Скорость движения рохли при заезде — не более 0,5 м/с, без рывков и резких остановок;
• После установки паллеты на стол выкатить рохлю из-под груза, опустить вилы в нейтральное положение и только затем отсоединять рампу при необходимости.

Гибкость использования. Рампа не приварена к столу и может быть установлена с любой стороны поворотной платформы. Это позволяет адаптировать схему загрузки под конкретное расположение проходов, склада и подъездных путей. При работе в узких проходах рампа устанавливается с торца стола, а не сбоку, сокращая необходимую ширину рабочей зоны до 1650 мм.

Экономическая эффективность и окупаемость

Расчет окупаемости выполнен для склада строительных материалов с объемом 1000 паллет в месяц, средний вес паллеты 1200 кг. Исходные данные: электроэнергия 7 руб/кВт·ч, пленка 200 руб/кг, зарплата оператора 380 руб/час.

Основная экономия — снижение расхода пленки за счет престретча 250%. При ручной обмотке типовой расход — 700 грамм на паллету, с престретчем — 280 грамм. Экономия на материале с одной паллеты: 0,42 кг × 200 руб = 84 руб. За месяц: 1000 × 84 = 84 000 руб.

Вторая составляющая — экономия времени и снижение травматизма за счет рампы. Без рампы загрузка тяжелой паллеты на стол высотой 85 мм требует подъема передней части поддона с помощью рычага или временных накладок, что занимает 30-40 секунд и создает риск падения груза. С рампой загрузка занимает 10-12 секунд и выполняется одним оператором без физического перенапряжения. Экономия времени на загрузке одной паллеты — 25 секунд. На 1000 паллет: 25 000 секунд = 7 часов рабочего времени в месяц. При ставке 380 руб/час — 2 660 руб.

Третья составляющая — снижение затрат на покупку отдельного пандуса или догрузочной аппарели. Рыночная стоимость отдельной рампы аналогичных размеров и грузоподъемности — от 15 000 до 25 000 руб. В комплектации ПЗО BPW-2000 рампа включена в цену оборудования, что экономит эти средства при оснащении склада.

Затраты на электроэнергию: суммарная мощность 1,32 кВт, среднее время цикла 2,5 минуты, за месяц 42 часа работы. 1,32 кВт × 42 ч × 7 руб = 388 руб/мес.

Важно: расчет носит информационный характер и демонстрирует механику формирования экономии. Актуальная стоимость оборудования, условия лизинга и доставки уточняются на сайте Европактрейд. Для ваших объемов, тарифов на пленку и зарплат цифры могут отличаться.

Заключение: Паллетообмотчик с рампой ПЗО BPW-2000 предназначен для складов и производственных цехов с грузами до 1700 кг и высотой паллет до 2000 мм, где нет возможности использовать Е-образную платформу или загрузочный док. Главные плюсы — комплектная рампа в стоимости, отсутствие необходимости покупать отдельное оборудование для загрузки, регулируемый престретч 250%, цепной привод, память на 5 программ и фотодатчики высоты. Модель оптимальна для небольших и средних складов, где бюджет не позволяет приобрести более дорогие модели с Е-платформой, но требуется безопасная и быстрая загрузка тяжелых паллет. Ограничения — отсутствие автоматической обрезки пленки и прижимной плиты. Если ваши грузы нестабильны и требуют фиксации сверху, рассмотрите версию с прижимом. Если критична скорость обработки и минимизация ручного труда — модель с автоматической обрезкой ПЗО BPW-2000A с возможностью дооснащения рампой отдельно.

Для расчета индивидуальной окупаемости под ваши объемы и планировку склада свяжитесь с инженерами Европактрейд. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение — приложим схему установки рампы с учетом ваших проходов и рекомендации по выбору рохли.
