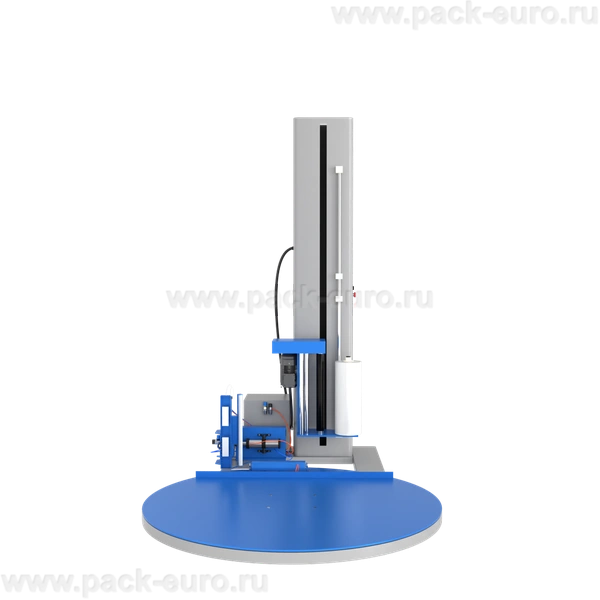

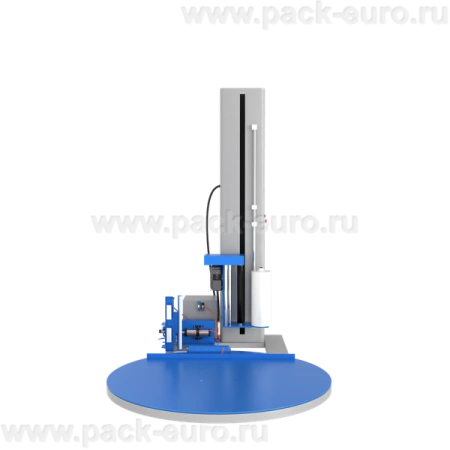

Паллетообмотчик с автоматической обрезкой ПЗО BPW-2000A — это ротационная машина с поворотным столом, оснащенная механизмом автоматической резки и запайки стрейч-пленки. Оборудование предназначено для упаковки паллет высотой до 2000 мм и весом до 1600 кг. Основная бизнес-задача — полная автоматизация финального этапа упаковки: оператор только устанавливает груз и запускает цикл, остальное машина делает сама, включая обрезку хвоста пленки. Главные козыри модели: комбинация автобрезания с цепным приводом стола и двухцепной кареткой при ограниченной высоте портала 2450 мм.

Модель BPW-2000A — это младшая версия в линейке с автобрезанием, отличающаяся от BPW-2400A уменьшенной высотой упаковки и, как следствие, более компактными габаритами. Для складов с высотой потолков до 3 метров и стандартной паллетой 1800-2000 мм эта модель предпочтительнее: она дешевле и не требует высокого проема для установки.

Конструкция, приводы и принцип работы

Основа паллетообмотчика ПЗО BPW-2000A — портальная рама из стального профиля. Габариты машины 2450х1650х2500 мм. В отличие от моделей с прижимом или Е-платформой, здесь нет дополнительных узлов, что снижает вес до 740 кг и упрощает монтаж. Поворотный стол диаметром 1650 мм вращается цепным приводом от двигателя 0,75 кВт. Вертикальная каретка с пленкой перемещается по двум направляющим, привод — двигатель 0,2 кВт через две параллельные цепи.

Рабочий цикл: оператор устанавливает паллету на стол. Фотоэлектрические датчики сканируют высоту груза, работая корректно при любом цвете — от белого картона до черной пленки. Контроллер запускает вращение стола со скоростью 2,4-12 об/мин и подъем каретки 1,6-4 м/мин. Система престрейча с регулировкой 100-250% растягивает пленку перед намоткой, экономя материал.

По завершении заданного программой количества слоев активируется механизм обрезки. Встроенный мини-компрессор подает воздух на пневмоцилиндр, который выдвигает прижимной валик. Нихромовый нож нагревается до 200°С и отсекает пленку. Валик фиксирует конец на уже намотанных слоях. Через 0,5 секунды нож остывает, валик возвращается. Цикл завершен, стол останавливается.

Детальное описание узлов и материалов

Поворотный стол — стальной диск толщиной 10 мм с противоскользящим рифлением. Цепной привод использует роликовую цепь ПР-19,05. Преимущество цепи перед пластиковыми роликами — отсутствие люфта при реверсе и стабильное усилие натяжения без обслуживания в течение 3000 часов. Натяжное устройство — пружинное, автоматическое.

Каретка подачи пленки — литой узел на линейных подшипниках LM25UU. Две параллельные цепи с шагом 12,7 мм исключают перекос: биение в верхней точке не превышает 2 мм против 15 мм на однопепных системах. Механизм престрейча — два вала с обрезиненным покрытием. Разница окружных скоростей создает растяжение. Заводская настройка — 250%, но возможна регулировка сменными звездочками в диапазоне 100-250%. Для пленки 35 мкм рекомендуется снижать коэффициент до 150-200% во избежание разрывов.

Механизм автоматической обрезки собран на отдельной плите. Нож — нихромовая проволока диаметром 1,2 мм, натянутая между двумя керамическими изоляторами. Время нагрева регулируется в контроллере от 0,3 до 0,9 секунды. Прижимной валик — силиконовый, Shore A 40, не оставляет следов на пленке. Пневмоцилиндр диаметром 25 мм, ход 30 мм, давление от встроенного компрессора 4 бар.

Управление — ЖК-дисплей 7 дюймов, резистивный сенсор, работающий в перчатках. Контроллер сохраняет 5 программ. В каждой программе задаются: скорость стола и каретки, количество слоев до 20, зоны обмотки до 8 по высоте, усилие натяжения пленки через тормоз каретки, параметры обрезки. Интерфейс на русском языке, есть подсказки по каждой настройке.

Критерии выбора: кому подходит модель с автобрезанием на 2000 мм

При выборе между BPW-2000A и старшей моделью BPW-2400A руководствуйтесь реальной высотой ваших паллет. Если груз редко превышает 1900 мм, BPW-2000A даст запас 100 мм, что достаточно для фотоэлектрического определения высоты. При этом габаритная высота машины на 400 мм меньше, что критично для складов с низкими потолками — 2500 мм вместо 2850 мм.

Вес груза до 1600 кг полностью реализуем на цепном приводе. Однако учтите: при максимальном весе и максимальной скорости 12 об/мин динамическая нагрузка на стол возрастает на 40% по сравнению с 1200 кг. Для повседневной работы с грузами 1500-1600 кг рекомендуется снижать скорость до 8-10 об/мин для увеличения ресурса подшипников.

Отсутствие прижимной плиты и Е-платформы делает эту модель оптимальной для стабильных штабелей — плотных коробов, однородных паллет, грузов в термоусадочной пленке. Для мешков и легких нестабильных грузов рассматривайте модификацию BPW-2400C или BPW-2400ЕАС.

Автоматическая обрезка окупается при объеме от 30 паллет в смену. При меньших объемах время на ручную обрезку незначительно, и переплата за механизм неоправданна. Предельная производительность машины — 40 паллет в час. Достигается она при высоте груза до 1500 мм и количестве слоев 4 с перекрытием 50%.

Технические характеристики паллетообмотчика ПЗО BPW-2000A

Преимущества паллетообмотчика ПЗО BPW-2000A

• Автоматическая обрезка и запайка пленки. Механизм работает на пневмоцилиндре от встроенного компрессора, не требующего подключения к внешней магистрали. Время цикла обрезки — 2 секунды. Оператор не касается пленки на финальной стадии, что ускоряет обработку на 20-30 секунд с каждой паллеты.
• Цепной привод стола. Стандартные машины на пластиковых роликах требуют замены роликов каждые 2000-3000 часов из-за истирания. Цепь ПР-19,05 служит минимум 15000 часов. При износе цепь укорачивается на одно звено, а не заменяется полностью, что удешевляет обслуживание в 5 раз.
• Две цепи на каретке. При высоте подъема 2000 мм даже небольшой перекос каретки ведет к неравномерному натяжению пленки и морщинам на верхних слоях. Две цепи, зацепленные за разные точки каретки, обеспечивают параллельность хода с погрешностью не более 1 мм на метр.
• Фотодатчики с адаптацией к цвету. В дешевых обмотчиках используются ИК-датчики без модуляции, которые «слепнут» на черных и темно-синих грузах. В BPW-2000A установлены датчики с перестройкой частоты излучения, работающие на любом материале, включая углеродную черную пленку.
• 5 программ с детальной настройкой. Память контроллера позволяет сохранять индивидуальные профили обмотки. Например: Программа 1 — короба 1200х1000х1500 мм, 6 слоев, престрейч 250%, скорость стола 10 об/мин. Программа 2 — шины на паллете, усиление нижних 200 мм 8 слоев, верхних — 3 слоя, престрейч 150%.

Автоматическая обрезка стрейч-пленки: режимы и калибровка

Механизм обрезки — не просто дополнительный опция, а сложная система с обратной связью. Блок управления отслеживает три параметра: температуру ножа, положение прижимного валика и усилие прижатия. При отклонении контроллер корректирует время нагрева или останавливает цикл с выдачей ошибки.

Доступны три режима обрезки в зависимости от типа пленки и груза:

• Стандартный: стол останавливается через 90° после обрезки. Для грузов без выступающих частей.
• Усиленная фиксация: два дополнительных оборота после обрезки с минимальной скоростью 2,4 об/мин. Для складов с вибрацией или ветром.
• Экономичный: обрезка без остановки стола, на ходу. Цикл сокращается на 1,5 секунды, но снижается качество запайки. Рекомендуется для пленки толщиной от 25 мкм.

Калибровка механизма выполняется через сервисное меню. Опорные параметры: температура ножа — 200°С ± 10°С. Если нож не перерезает пленку, увеличьте время нагрева на 0,1 секунды. Если пленка плавится слишком широко — уменьшите. Прижимное усилие регулируется редуктором давления на пневмоблоке. Заводская настройка — 4 бара, что соответствует усилию 40 Н на валик. Для грубой пленки 35 мкм увеличьте до 5 бар.

Диагностика неисправностей выводится на экран: код E01 — обрыв нихромовой нити, E02 — залипание валика, E03 — недостаточное давление воздуха. Все коды расшифрованы в инструкции. Полный цикл обслуживания механизма обрезки — замена нихромовой нити каждые 50000 циклов, стоимость расходника — 300 рублей.

Экономическая эффективность и окупаемость

Рассчитаем экономию для предприятия с объемом упаковки 60 паллет в смену. Без автоматической обрезки оператор тратит 25 секунд на ручное отрезание и приклеивание конца пленки ножницами или скотчем. С автобрезанием это время исключено. Экономия рабочего времени в смену: 60 паллет × 25 сек = 1500 секунд = 25 минут. При стоимости оператора 400 руб/час экономия — 166 рублей в смену, 41 500 рублей в год.

Экономия на скотче. При ручной фиксации конца пленки оператор использует 10 см скотча на паллету. Стоимость скотча — 200 рублей за рулон 66 метров, то есть 0,3 рубля на паллету. На 60 паллетах — 18 рублей в смену, 4500 рублей в год. Экономия на браке из-за плохой фиксации: при ручной обрезке конец отклеивается в 2% случаев, паллета разматывается при транспортировке. Затраты на переупаковку — 1000 рублей за инцидент. При 60 паллетах в смену и 300 рабочих днях — 360 инцидентов в год × 1000 руб = 360 000 рублей убытка. Механическая запайка снижает риск до 0,1%, убыток — 18 000 рублей. Экономия на браке — 342 000 рублей в год.

Совокупная годовая экономия: 41 500 (время) + 4 500 (скотч) + 342 000 (брак) = 388 000 рублей. Стоимость оборудования уточняйте на сайте. Срок окупаемости доплаты за функцию автобрезания по сравнению с моделью без обрезки составляет от 3 до 6 месяцев. Полная окупаемость всей машины — от 8 до 14 месяцев в зависимости от стоимости пленки и загрузки. Расчет носит информационный характер, фактические цифры зависят от тарифов и интенсивности эксплуатации.

Паллетообмотчик с автоматической обрезкой ПЗО BPW-2000A — оптимальный выбор для складов с высоким грузопотоком от 30 паллет в смену и стабильными штабелями высотой до 2000 мм. Главные аргументы: экономия 25 секунд на каждой паллете, отсутствие скотча и снижение брака при транспортировке за счет надежной запайки. Техническая основа — цепной привод стола на 1600 кг и двухцепная каретка для вертикального хода 2000 мм. Поставляется с паспортом, гарантией 1 год и видеоинструкцией.
