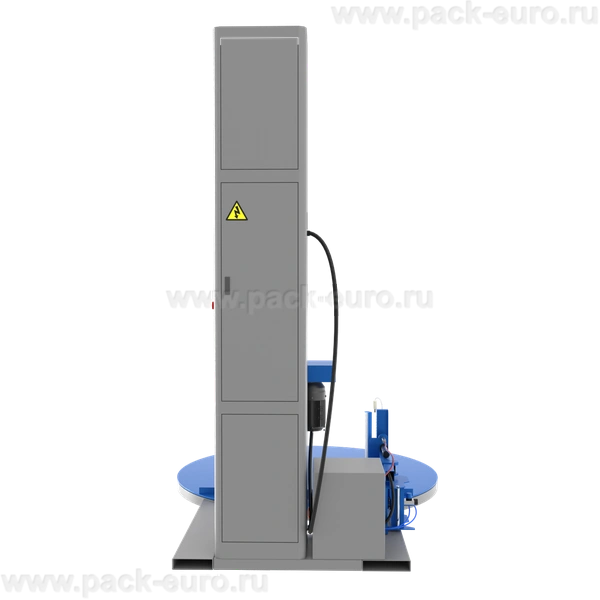

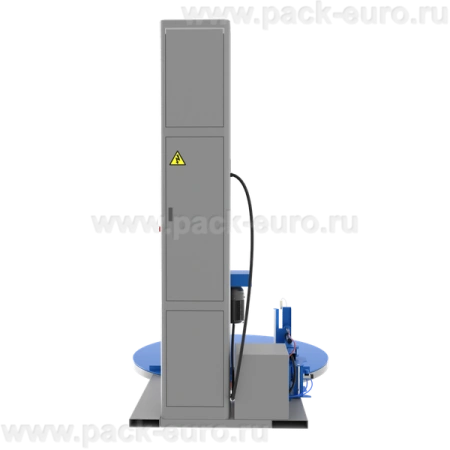

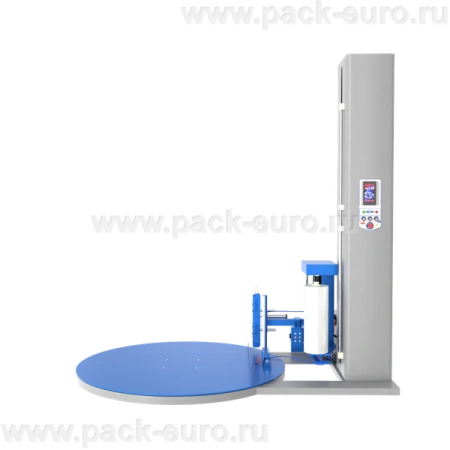

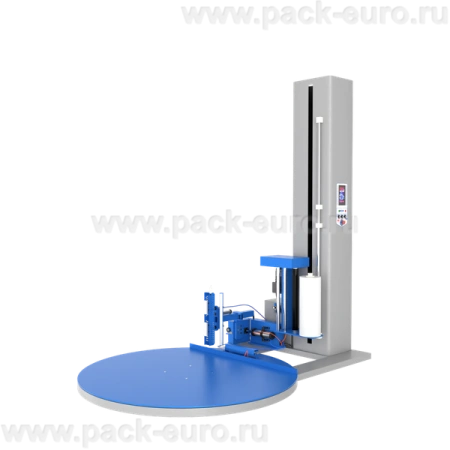

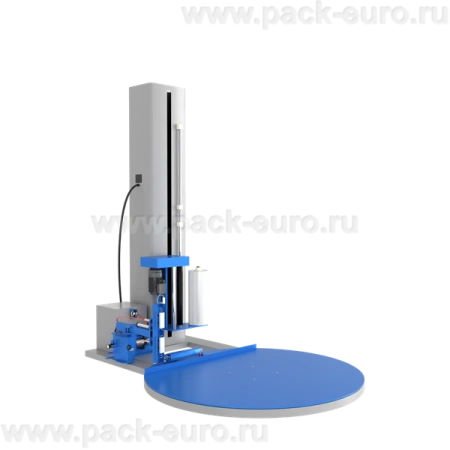

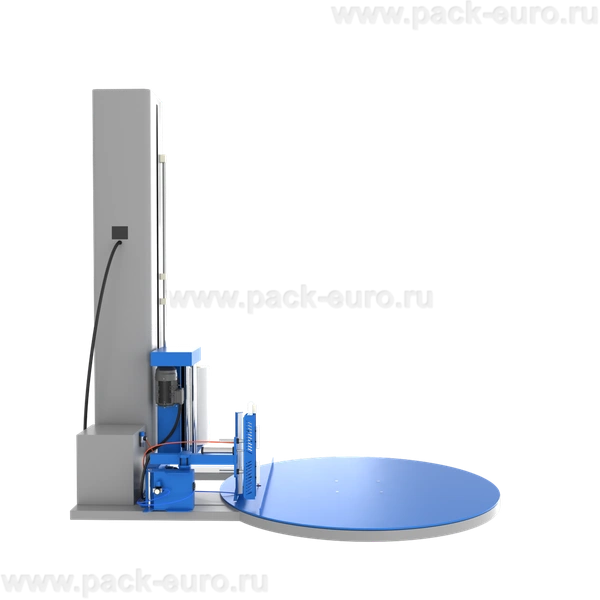

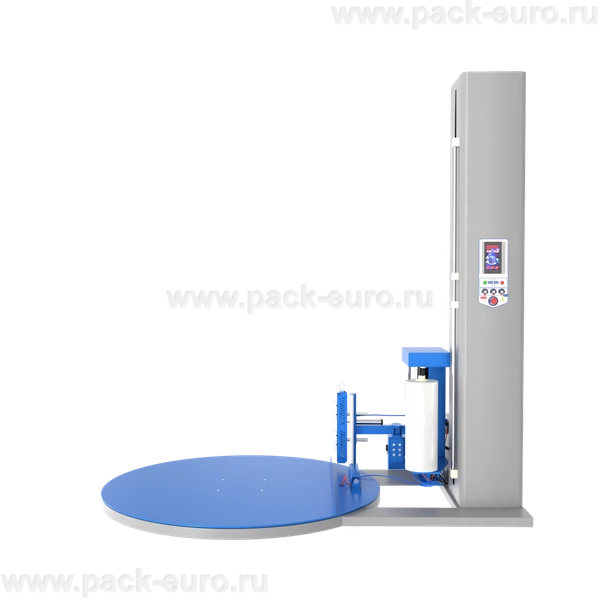

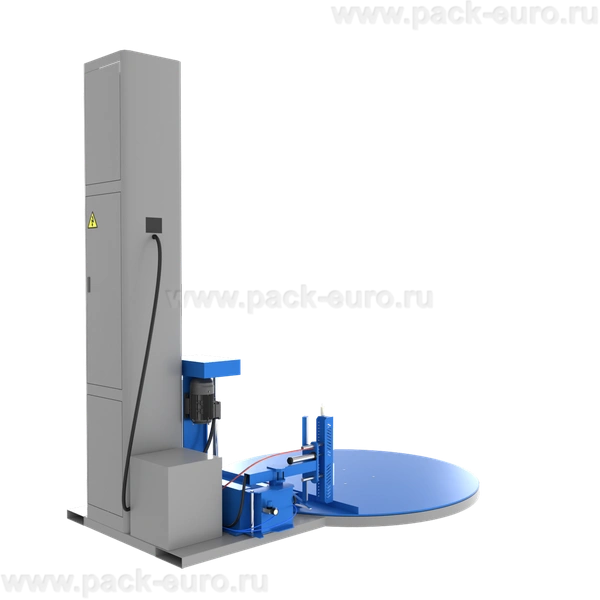

Паллетообмотчик ПЗО BPW-2400A с автоматической обрезкой стрейч пленки

Паллетообмотчик ПЗО BPW-2400A с автоматической обрезкой стрейч-пленки: упаковка высоких паллет до 2400 мм с интеллектуальным управлением

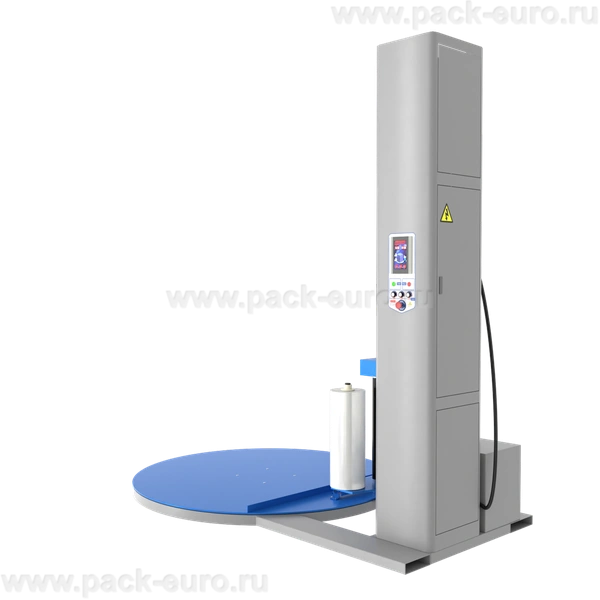

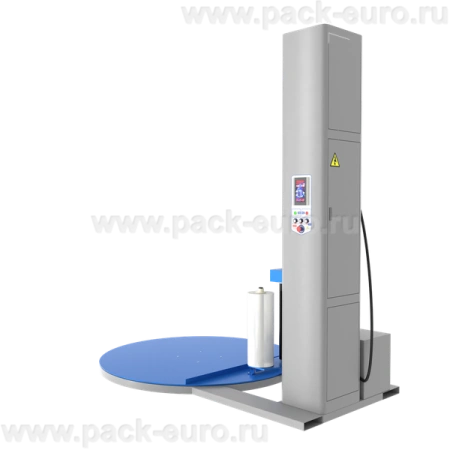

Паллетообмотчик ПЗО BPW-2400A с автоматической обрезкой стрейч-пленки — это ротационная машина с поворотным столом, предназначенная для фиксации грузов на поддонах высотой до 2400 мм и весом до 1600 кг. Оборудование решает задачу защиты продукции от пыли, влаги и несанкционированного доступа, обеспечивая стабильность штабеля при складировании и транспортировке. Ключевая особенность модели — моторизированная каретка с полным автоматическим циклом, включая обрезку и прижим пленки, что исключает участие оператора на финальной стадии.

В отличие от базовых паллетообмотчиков с ручной обрезкой, данная модель увеличивает высоту упаковки до 2400 мм без потери жесткости конструкции. Производительность достигает 40 паллет в час при штатном режиме, а цепной привод поворотного стола обеспечивает ресурс работы с тяжелыми грузами без износа пластиковых роликов.

Конструкция и принцип работы: цепной привод и автоматическая каретка

Основа паллетообмотчика ПЗО BPW-2400A с автоматической обрезкой стрейч-пленки — сварная стальная рама, на которой установлен поворотный стол диаметром 1650 мм. Стол вращается цепным приводом от электродвигателя мощностью 0,75 кВт. Цепная передача исключает пробуксовку и износ, характерный для фрикционных и роликовых механизмов при ежесменной нагрузке до 1600 кг.

Груз устанавливается на стол вилочным погрузчиком или с конвейера. Фотоэлектрические датчики сканируют высоту паллеты, работая корректно при любом цвете груза, включая черный упаковочный материал. Далее программируемый логический контроллер запускает цикл: стол начинает вращение со скоростью 2,4-12 об/мин, а каретка с рулоном стрейча поднимается со скоростью 1,6-4 м/мин. Спиральная намотка происходит снизу вверх или сверху вниз в зависимости от программы.

По завершении заданного количества слоев включается механизм автоматической обрезки. Специальный нож отсекает пленку, а прижимной валик фиксирует свободный конец на уже уложенных слоях. На этом цикл завершается, и стол останавливается в исходном положении для выгрузки.

Детальное описание узлов и материалов

Поворотный стул изготовлен из листовой стали толщиной 8 мм с антифрикционным покрытием. Направляющие ролики стола — стальные, закаленные, на подшипниках закрытого типа. Цепной привод использует двухрядную роликовую цепь с шагом 19,05 мм, ресурс — не менее 15000 моточасов при условии регулярной смазки.

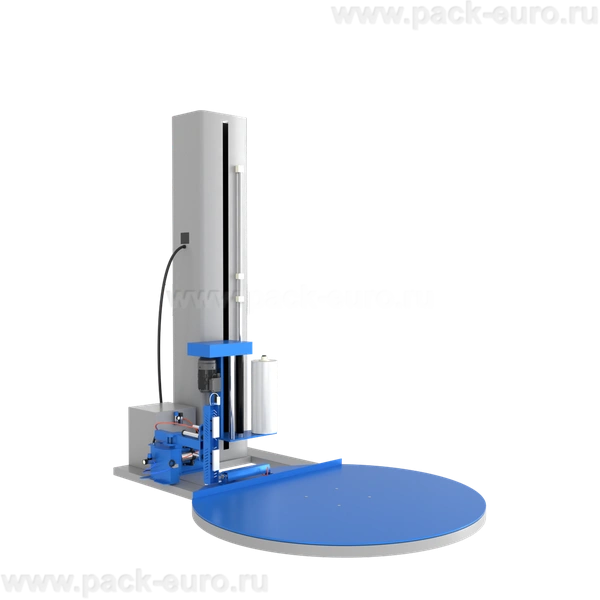

Каретка подъема пленки перемещается по двум вертикальным направляющим из хромированного вала диаметром 25 мм. Привод каретки — отдельный электродвигатель 0,2 кВт, передающий усилие через две параллельные цепи. Двухцепная схема исключает перекос каретки при упаковке высоких грузов до 2400 мм, сохраняя равномерное натяжение пленки по всей высоте.

Система престрейча механическая, с регулировкой коэффициента растяжения от 100% до 250%. Это достигается сменными шестернями в редукторе валов растяжения. При престрейче 250% расход стрейч-пленки толщиной 17-35 микрон сокращается на 60% по сравнению с ручной обмоткой. Параметры используемых рулонов: высота 500 мм, внутренний диаметр 76 мм, наружный — до 254 мм.

Управление осуществляется через встроенный ЖК-дисплей с меню на русском языке. Контроллер сохраняет до 5 индивидуальных программ. В каждой программе фиксируются: скорость вращения стола, скорость подъема каретки, натяжение пленки, количество слоев в нижней, средней и верхней зонах, а также направление обмотки.

Технические характеристики паллетообмотчика ПЗО BPW-2400A

Преимущества паллетообмотчика ПЗО BPW-2400A: технические решения

• Увеличенная высота упаковки до 2400 мм. Это позволяет обматывать два стандартных поддона 1200 мм, поставленных друг на друга, или высокие штабели с легковесной продукцией. Направляющие каретки длиной 2600 мм из хромированного вала 25 мм гарантируют вертикальность хода без люфта.
• Цепной привод поворотного стола вместо пластиковых роликов. Ресурс цепи при нагрузке 1600 кг — не менее 5 лет при двухсменной работе. Ремонтопригодность: замена цепи занимает 40 минут, стоимость цепи кратно ниже замены всего роликового узла.
• Двухцепная система привода каретки. Две параллельные цепи с шагом 12,7 мм равномерно распределяют нагрузку при подъеме каретки с рулоном пленки весом до 15 кг. Исключается перекос даже при максимальной высоте 2400 мм.
• Фотодатчики с распознаванием любого цвета груза. В отличие от дешевых инфракрасных датчиков, теряющих черный цвет, используются датчики с модуляцией излучения. Они корректно определяют высоту паллет, обтянутых черной термоусадочной пленкой или окрашенным картоном.
• Запоминание 5 программ упаковки. Контроллер сохраняет индивидуальные настройки для разных SKU: хрупкая продукция требует минимального натяжения и большего перекрытия слоев, тяжелые штабели — максимального престрейча и высокой скорости. Переключение между программами — два нажатия на сенсорной панели.

Автоматическая обрезка и запайка стрейч-пленки: режимы и настройка

Механизм автоматической обрезки — ключевое отличие данной модели от полуавтоматических паллетообмотчиков. Он состоит из нагретого нихромового ножа и прижимного валика с сервоприводом. По завершении цикла обмотки стол делает дополнительный оборот на минимальной скорости 2,4 об/мин. В этот момент прижимной валик фиксирует конец пленки к уже намотанным слоям, а нож нагревается до 200°С за 0,5 секунды и отсекает полотно.

Параметры обрезки регулируются в меню контроллера:

• Время нагрева ножа. Для пленки 17 мкм достаточно 0,3 секунды, для 35 мкм требуется 0,7 секунды. Настройка подбирается экспериментально для вашего материала.
• Усилие прижима валика. Регулируется от 10 до 50 Н. Для грубой и плотной пленки усилие увеличивают, чтобы прижимная метка была четкой.
• Количество дополнительных оборотов после обрезки. По умолчанию — один оборот для закрепления хвоста. При работе на открытых складах с ветром рекомендуется установить 2-3 оборота.

При срабатывании аварийной остановки в момент обрезки механизм автоматически отводит нож и валик в исходное положение, предотвращая застревание пленки. Диагностика неисправности выводится на ЖК-дисплей с кодом ошибки.

Экономическая эффективность и окупаемость

Рассчитаем экономию для склада с объемом 100 паллет в смену при переходе с полуавтоматического паллетообмотчика с ручной обрезкой на ПЗО BPW-2400A. На ручную обрезку и прижим конца пленки оператор тратит 25 секунд на паллету. При 100 паллетах — 2500 секунд или 41,7 минуты в смену. При ставке 350 руб/час экономия рабочего времени — 243 рубля в смену, 60 750 рублей в год.

Экономия на расходе пленки за счет престрейча до 250% по сравнению с ручной обмоткой с престрейчем 100%: разница 150 грамм на паллету при массе груза 1600 кг и высоте 1800 мм. При стоимости пленки 150 руб/кг экономия 22,5 рубля на паллете, 2250 рублей в смену, 562 500 рублей в год. Итого годовая экономия при переходе с полуавтомата — 623 250 рублей. Стоимость оборудования уточняйте на сайте. Срок окупаемости при работе в одну смену — от 6 до 10 месяцев. Расчет носит информационный характер и зависит от реальных объемов, тарифов на электроэнергию и стоимости пленки.

Паллетообмотчик ПЗО BPW-2400A с автоматической обрезкой стрейч-пленки предназначен для предприятий с высотой паллет более 1800 мм и объемом упаковки от 50 паллет в смену. Оборудование полностью автоматизирует цикл: от определения высоты груза до обрезки пленки. Главные технические решения — цепной привод стола для работы с грузами до 1600 кг, двухцепная каретка для высоты 2400 мм, фотодатчики любого цвета и память на 5 программ. Модель поставляется с техническим паспортом, гарантией 1 год и инструкцией в текстовом и видеоформате.

Для приобретения паллетообмотчика, получения консультации по настройке престрейча и подбору программ под ваши типы грузов свяжитесь с менеджерами. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом индивидуальной окупаемости.
