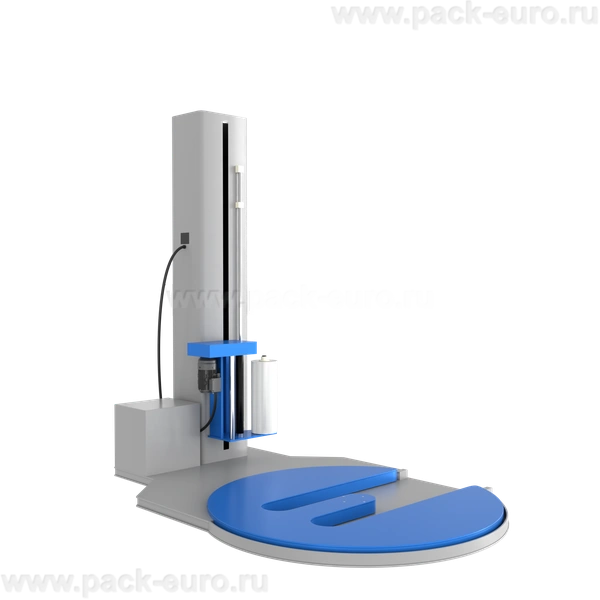

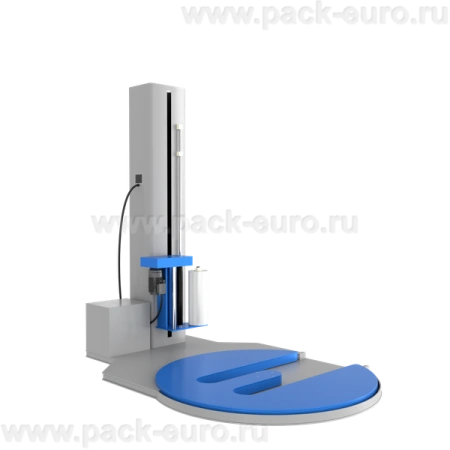

Паллетообмотчик полуавтоматический с Е-образной платформой BPW-2000E

Полуавтоматический паллетообмотчик с Е-образной платформой BPW-2000E: обмотка паллет стрейч-пленкой с загрузкой рохлей

Полуавтоматический паллетоупаковщик с Е-образной платформой ПЗО BPW-2000E — это роторное оборудование для горизонтальной обмотки грузов на поддонах стрейч-пленкой. Главное отличие от базовой модели — Е-образная конструкция опорной платформы, обеспечивающая свободный доступ для гидравлической рохли, штабелера или вилочного погрузчика. Загрузка и выгрузка паллет выполняется без использования погрузочной рампы или наклонных пандусов.

Максимальные габариты упаковки: высота 2000 мм, ширина 1100 мм, длина 1200 мм. Допустимый вес груза — 1200 кг. Диаметр поворотного стола 1650 мм рассчитан на стандартные европоддоны 1200×800 мм и финские паллеты 1200×1000 мм. Производительность — до 40 паллет в час. Привод поворотного стола цепной, каретка подъема пленки оснащена двумя цепями. Оборудование предназначено для складов, распределительных центров и производственных цехов с интенсивным паллетооборотом.

Управление осуществляется через встроенный ЖК-дисплей с меню на русском языке. Контроллер сохраняет до пяти индивидуальных программ обмотки. Для каждой программы задаются: скорость вращения стола от 2,4 до 12 об/мин, скорость подъема каретки от 1,6 до 4 м/мин, количество кругов обмотки и процент престрейча предварительного растяжения пленки от 100% до 250%. Производитель — Подольский завод оборудования, гарантия 12 месяцев. В комплекте: технический паспорт, гарантийный талон, текстовая инструкция по эксплуатации и видеоинструкция для запуска.

Конструкция и принцип работы паллетообмотчика BPW-2000E

Оборудование выполнено в роторной схеме с неподвижной вертикальной стойкой и поворотным столом, расположенным внутри Е-образной рамы. Груз на паллете устанавливается на стол через открытый проем платформы. Оператор заезжает рохлей с поддоном в зону стола, опускает груз и выезжает. Затем запускается цикл обмотки: стол вращается, каретка с рулоном стрейч-пленки поднимается снизу вверх, выполняя спиральную намотку. По завершении цикла оператор заезжает рохлей и снимает обмотанную паллету.

Параметры рулона стрейч-пленки: внутренний диаметр 76 мм стандарт, наружный до 254 мм, высота рулона 500 мм. Допустимая толщина пленки — от 17 до 35 микрон. Механизм престрейча предварительного растяжения имеет регулировку от 100% до 250%. Система автоопределения высоты груза работает на базе фотодатчика инфракрасного типа — определение высоты корректно при любом цвете груза, включая черный и прозрачный.

Привод поворотного стола цепной. Цепь натянута на звездочки редуктора и посадочного вала стола. Отсутствуют пластиковые ролики и полиуретановые ремни, которые выходят из строя при нагрузках более 800 кг. Привод каретки выполнен на двух цепях — основная и резервная цепи работают параллельно, исключая перекос каретки при подъеме тяжелых рулонов пленки. Три электродвигателя суммарной мощностью 1,32 кВт питаются от однофазной сети 220 В.

Е-образная платформа: технология загрузки без рампы

Е-образная платформа — это стальная рама с вырезом в передней части, образующая проем шириной 1200 мм и глубиной 800 мм. В этот проем заезжают вилы рохли или штабелера с поддоном. После опускания груза на поворотный стол транспортное средство выезжает обратно. Оператору не требуется поднимать паллету краном или наклонять ее через низкую платформу. Для складов с ограниченной высотой потолков или отсутствием погрузочной эстакады Е-образная платформа — единственное решение для механизированной загрузки.

Конструкция платформы рассчитана на нагрузку 1200 кг. Толщина стального листа — 8 мм, ребра жесткости через каждые 150 мм. Вилы рохли упираются в упоры, исключающие наезд на механизм вращения стола. Загрузка и выгрузка занимают 20 секунд на паллету, что сокращает общее время цикла по сравнению с ручной установкой поддона. Масса оборудования с Е-образной платформой составляет 650 кг — на 100 кг больше базовой версии за счет усиленной рамы.

Технические характеристики паллетообмотчика BPW-2000E

Как выбрать паллетообмотчик с Е-образной платформой: критерии для логиста

При выборе полуавтоматического упаковщика с Е-образной платформой оценивайте четыре параметра. Первый — вес груза. Модель BPW-2000E рассчитана на 1200 кг, что покрывает потребности 95% складских паллет с товаром. Превышение нагрузки приводит к деформации платформы и выходу из строя цепного привода. Второй критерий — совместимость с типом погрузчика. Е-образный проем подходит для стандартных вил рохли шириной 150-180 мм и штабелеров с длиной вил до 1150 мм.

Третий параметр — наличие автоопределения высоты. Фотодатчик на BPW-2000E работает на любом цвете груза. Дешевые аналоги используют ультразвуковые датчики, которые не видят черные поверхности. Четвертый критерий — тип привода каретки. Две цепи гарантируют равномерный подъем без перекоса. Одна цепь при интенсивной работе растягивается за 6-8 месяцев, две цепи распределяют нагрузку и служат в два раза дольше.

Преимущества паллетообмотчика BPW-2000E

• Загрузка рохлей без рампы и пандусов. Е-образная платформа с проемом 1200×800 мм позволяет заезжать гидравлической тележкой прямо на поворотный стол. Исключается ручная перегрузка паллет или использование дорогостоящих погрузочных эстакад.
• Экономия стрейч-пленки до 60% за счет престрейча 250%. Предварительное растяжение материала перед намоткой снижает расход. При обмотке 1000 паллет в месяц экономия на пленке достигает 25 000 рублей.
• Цепной привод стола для грузов до 1200 кг. Пластиковые ролики выдерживают не более 800 кг и требуют замены каждые 3-4 месяца. Цепь проходит 10 000 часов без обслуживания.
• Две цепи привода каретки для интенсивной работы. Каретка поднимает рулон пленки массой до 20 кг на высоту 2000 мм. Две цепи исключают перекос и заклинивание при ежедневной эксплуатации.
• Память на 5 программ для разных типов груза. Для легких коробок и тяжелых паллет с металлом нужны разные параметры обмотки. Переключение между программами занимает 2 секунды.
• Фотодатчик определения высоты, работающий на черном цвете. Инфракрасный луч отражается от любой поверхности — черный полиэтилен, темный картон, резиновые покрышки не создают проблем.

Фотодатчики автоопределения высоты: технология сканирования любого груза

Система автоопределения высоты на BPW-2000E построена на инфракрасном фотодатчике с длиной волны 940 нм. Датчик установлен на каретке и сканирует груз в процессе подъема. Луч отражается от поверхности груза и возвращается на приемник. Контроллер фиксирует момент исчезновения отраженного сигнала — это означает, что каретка достигла верхней точки груза. После этого каретка поднимается еще на 50 мм для выполнения завершающих кругов и останавливается.

В отличие от ультразвуковых датчиков, инфракрасный луч не зависит от цвета и текстуры поверхности. Черная оклеенная паллета, прозрачная термоусадочная пленка, бочки из-под битума — датчик определяет высоту с точностью ±10 мм. Дешевые аналоги с ультразвуком на черных поверхностях дают ошибку до 300 мм, из-за чего каретка останавливается слишком рано или поздно, повреждая груз. Настройка датчика не требуется — калибровка выполнена на заводе-изготовителе.

Экономическая эффективность и окупаемость

Расчет для склада с отгрузкой 800 паллет в месяц 22 рабочих дня. Ручная обмотка стрейч-пленкой без престрейча расходует 350 грамм на паллету при толщине 23 микрона. Стоимость рулона 20 кг — 2500 рублей. Месячный расход: 800 × 0,35 = 280 кг на 14 рулонов. Затраты: 14 × 2500 = 35 000 рублей. После установки BPW-2000E с престрейчем 250% расход снижается до 140 грамм на паллету. Месячный расход: 800 × 0,14 = 112 кг на 5,6 рулона. Затраты: 5,6 × 2500 = 14 000 рублей. Экономия на пленке в месяц: 21 000 рублей.

Дополнительная экономия — сокращение времени обмотки. Ручная обмотка занимает 3 минуты на паллету. Паллетообмотчик — 1,5 минуты. При стоимости рабочего часа 400 рублей экономия на зарплате: 800 паллет × 1,5 минуты экономии = 1200 минут = 20 часов. 20 × 400 = 8000 рублей в месяц. Итого общая экономия: 21 000 + 8 000 = 29 000 рублей в месяц. В год: 348 000 рублей. При стоимости оборудования от 450 000 рублей окупаемость — 15,5 месяцев. Формула для расчета: (Цена оборудования) / (Экономия на пленке в месяц + экономия на зарплате в месяц) = срок окупаемости в месяцах. Цена оборудования уточняется у менеджеров. Расчет носит информационный характер и зависит от фактического расхода пленки и стоимости рабочего времени.

Полуавтоматический паллетообмотчик с Е-образной платформой BPW-2000E предназначен для складов и распределительных центров, где загрузка паллет выполняется гидравлическими рохлями без использования рампы. Технические параметры: нагрузка до 1200 кг, высота упаковки 2000 мм, престрейч до 250%, цепной привод стола и двухцепной привод каретки, память на 5 программ, фотодатчик высоты, работающий на любом цвете груза. Питание 220 В, производительность до 40 паллет в час. Гарантия 12 месяцев, комплектация включает технический паспорт и видеоинструкцию. Для расчета стоимости с доставкой и пусконаладкой свяжитесь с нами.

Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с актуальной ценой и сроками изготовления.
