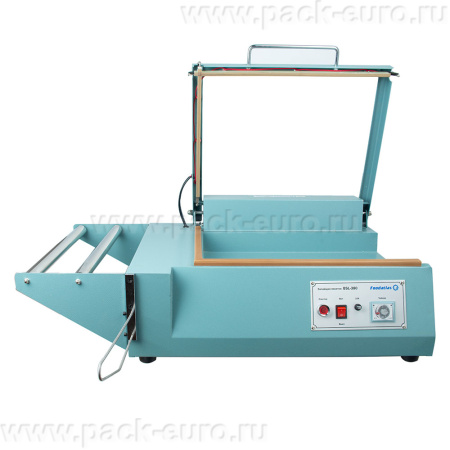

Запайщик пакетов BSL-380 Foodatlas Pro: мощность 1 кВт, размер пакета 500×350 мм, производительность до 700 уп/час
Для предприятий пищевой промышленности, общественного питания и торговли, где требуется формирование термоусадочных пакетов из рукавной или полурукавной пленки с последующей усадкой в отдельном тоннеле, оптимальным решением становится настольный импульсный запайщик с обрезкой. Запайщик пакетов BSL-380 Foodatlas Pro предназначен для сварки и одновременной обрезки пленки, формируя готовый пакет под продукт. Производительность составляет от 600 до 700 упаковок в час при мощности 1 кВт.
Оборудование используется совместно с термоусадочным тоннелем. Аппарат формирует пакет, а тоннель производит термоусадку пленки. Максимальный размер формируемого пакета — 500×350 мм. Толщина свариваемого материала — до 0,5 мм, что позволяет работать с широким спектром термоусадочных пленок: ПОФ, ПВХ, полиэтиленом.
Конструкция и принцип работы

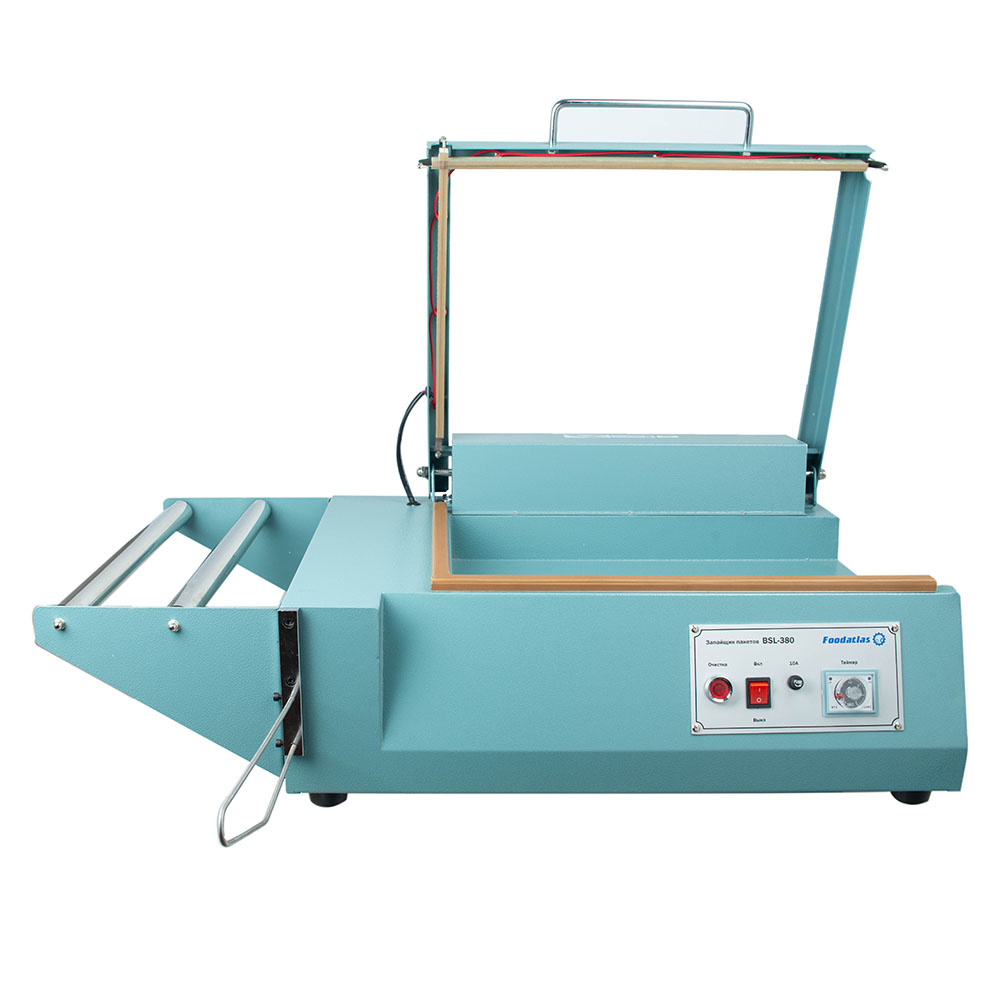

Запайщик выполнен в настольном исполнении. Габариты: 770×550×325 мм, вес нетто — 26 кг. Тип нагревательных элементов — нихромовая проволока, расположенная горизонтально. Количество нагревательных элементов — 2 шт. Длина сварного шва — 500 мм, ширина шва — 6 мм. Время запайки регулируется в диапазоне от 0 до 3 секунд.
Принцип работы: оператор отматывает термоусадочную пленку из рулона (рукав или полурукав), помещает продукт между слоями пленки и укладывает заготовку на рабочую платформу. При опускании верхней рамки нагревательная проволока нагревается, одновременно сваривая и обрезая пленку. После завершения цикла оператор поднимает рамку и извлекает готовый пакет с продуктом. Далее пакет направляется в термоусадочный тоннель для усадки.
Тип используемой пленки: рукав или полурукав. Подача пакета — ручная. Управление — ручное, импульсное. Импульсный режим означает, что нагревательный элемент включается на заданное время и автоматически отключается, исключая перегрев пленки и обеспечивая стабильное качество шва.
Импульсный нагрев и преимущества схемы
Запайщик BSL-380 Pro использует импульсный принцип нагрева. Это означает, что нагревательный элемент (проволока) включается только на время, необходимое для сварки конкретной пленки, после чего автоматически отключается. Такой подход имеет ряд преимуществ:
- Экономия электроэнергии. Нагревательный элемент работает только 0,5–3 секунды на цикл, а не постоянно, как в термостатируемых запайщиках. Энергопотребление снижается на 40–60%.
- Безопасность оператора. Верхняя рамка не находится в нагретом состоянии между циклами. Риск ожога при случайном касании минимален.
- Стабильное качество шва. Импульсный контроллер точно дозирует тепло, исключая перегрев пленки при длительной работе оборудования. Качество шва одинаково от первой до последней упаковки в смену.
- Долговечность нагревательного элемента. Проволока не перегревается в режиме ожидания, что продлевает ее ресурс до 50 000–70 000 циклов.
Номинальная мощность составляет 0,8 кВт, мощность трансформатора — 1 кВт. Питание от сети 220 В.
Как выбрать запайщик пакетов: критерии для профессионала
Первый критерий — максимальный размер пакета. У модели BSL-380 Pro максимальный размер формируемого пакета составляет 500×350 мм. Фактический размер продукции должен быть меньше на 30–50 мм по каждой стороне для формирования запаса на швы. Пример: для коробки 400×250 мм запас составит 50 мм по длине и 50 мм по ширине.
Второй параметр — производительность в упаковках в час. От 600 до 700 упаковок в час соответствует 10–12 упаковкам в минуту. При объеме упаковки 4000–5000 единиц за 8-часовую смену аппарат работает на пределе своих возможностей. Рекомендуемый объем — до 3000–4000 упаковок в смену.
Третий критерий — максимальная толщина свариваемого материала. Аппарат рассчитан на пленки толщиной до 0,5 мм. Это с запасом перекрывает все типы термоусадочных пленок: ПОФ (12–25 мкм), ПВХ (20–30 мкм), полиэтилен (50–200 мкм). Для очень толстых пленок (более 0,5 мм) требуются более мощные запайщики с увеличенным временем нагрева.
Четвертый параметр — способ установки и габариты. Настольное исполнение позволяет разместить аппарат на стандартном рабочем столе. Габариты 770×550 мм требуют выделенной зоны шириной не менее 600 мм и глубиной 800 мм для удобной работы оператора.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSL-380 Foodatlas Pro
|
|
Тип оборудования
|
запайщик пакетов импульсный с обрезкой
|
|
Производительность
|
600 – 700 уп/час (10–12 уп/мин)
|
|
Мощность номинальная / трансформатора
|
0,8 кВт / 1,0 кВт
|
|
Напряжение питания
|
220 В
|
|
Максимальный размер пакета
|
500 × 350 мм
|
|
Длина сварного шва
|
500 мм
|
|
Ширина сварного шва
|
6 мм
|
|
Максимальная толщина свариваемого материала
|
0,5 мм (500 мкм)
|
|
Время запайки (регулируемое)
|
0 – 3 сек
|
|
Тип нагревательных элементов
|
проволока (нихром)
|
|
Количество нагревательных элементов
|
2 шт
|
|
Расположение нагревательных элементов
|
горизонтальное
|
|
Тип используемой пленки
|
рукав, полурукав
|
|
Подача пакета
|
ручная
|
|
Управление
|
ручное, импульсное
|
|
Способ установки
|
настольный
|
|
Габариты Д×Ш×В
|
770 × 550 × 325 мм
|
|
Вес нетто / брутто
|
26 кг / 28 кг
|
|
Габариты упаковки
|
750 × 600 × 355 мм
|
|
Гарантия
|
6 месяцев
|
Преимущества оборудования
- Импульсный нагрев с регулировкой времени запайки 0–3 секунды. Оператор точно настраивает время нагрева под конкретную пленку. Для тонкой ПОФ достаточно 0,5 секунды, для толстого полиэтилена — до 2,5 секунды. Импульсный режим исключает перегрев пленки и обеспечивает стабильное качество шва на протяжении всей смены.
- Производительность до 700 упаковок в час. Цикл запайки занимает от 3 до 6 секунд в зависимости от времени нагрева. За час оператор успевает сформировать до 700 пакетов. За 8-часовую смену — до 5000 упаковок при работе в паре с термоусадочным тоннелем.
- Универсальность по типам пленки: рукав и полурукав. Аппарат работает как с рукавной пленкой (два слоя соединены по бокам), так и с полурукавом (один сгиб). Это позволяет использовать любые термоусадочные материалы из распространенных на рынке.
- Два нагревательных элемента из нихромовой проволоки. Два независимых нагревателя обеспечивают равномерное распределение тепла по всей длине шва 500 мм. Если один элемент выходит из строя, второй продолжает работать, аппарат не останавливается полностью.
- Сварной шов шириной 6 мм. Шов достаточной ширины для обеспечения герметичности упаковки, но не избыточной, что экономит место на краю пакета. Для термоусадочных пленок ширина 6 мм оптимальна: шов не расходится при усадке и не создает грубого утолщения.
- Компактные настольные габариты и вес 26 кг. Аппарат устанавливается на любой прочный рабочий стол. Вес позволяет при необходимости перемещать его в другое место силами одного оператора. Не требуется специальная подставка или усиленный пол.
- Низкое энергопотребление — 0,8–1,0 кВт. В пересчете на одну упаковку затраты на электроэнергию составляют доли копейки. При работе от сети 220 В не требуется отдельная силовая линия.
Особенности эксплуатации: настройка времени запайки
Запайщик BSL-380 Pro требует правильной настройки времени нагрева для каждого типа пленки. Рекомендованные режимы:
- ПОФ пленка толщиной 12–15 мкм: время запайки 0,3–0,5 секунды.
- ПВХ пленка толщиной 20–25 мкм: время запайки 0,6–0,8 секунды.
- Полиэтилен PE толщиной 50–100 мкм: время запайки 1,0–1,8 секунды.
- Полиэтилен PE толщиной 150–200 мкм: время запайки 2,0–2,8 секунды.
Признаки правильной настройки: шов ровный, без пропусков, пленка не прилипает к нагревательной проволоке, обрезка происходит чисто, без заусенцев. При слишком длительном нагреве пленка плавится насквозь и прилипает к проволоке. При недостаточном — шов расходится.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене ручной отрезки ножницами и сварки утюгом или ручным запайщиком на работу с аппаратом BSL-380 Pro. При объеме 3000 упаковок в смену (типичный объем для среднего предприятия) ручная операция занимает 20–25 секунд на упаковку. На BSL-380 Pro цикл занимает 4–5 секунд. Экономия времени на 3000 упаковках — около 15 часов в смену. При ставке оператора 400 руб/час экономия на оплате труда составляет 6000 руб за смену, или 132 000 руб в месяц.
Дополнительный эффект — снижение брака. Ручная сварка часто приводит к неровным швам и перерасходу пленки. Аппарат обеспечивает стабильное качество шва, снижая процент брака до 0,5–1%.
Расчет носит информационный характер. Актуальная стоимость запайщика BSL-380 Pro указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 2 до 5 месяцев.
Вывод: запайщик пакетов BSL-380 Foodatlas Pro предназначен для предприятий с объемом упаковки от 1000 до 5000 единиц в смену, использующих термоусадочную пленку в рукавах или полурукавах. Главные преимущества — импульсный нагрев, производительность до 700 упаковок в час, регулируемое время запайки и ширина шва 6 мм. Компания Европактрейд поставляет оборудование с гарантией 6 месяцев и рекомендует использовать аппарат в паре с термоусадочным тоннелем для полного цикла упаковки.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
