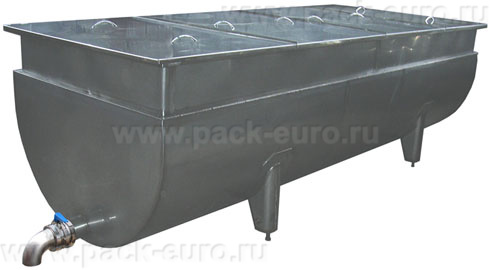

Ванна творожная ИПКС-021-2500П(Н)

Ванна творожная ИПКС-021-2500П(Н) (2500 л, паровая, слив 100 мм)

Производство товарного творога в промышленных объемах предъявляет особые требования к оборудованию: сгусток не должен дробиться, сыворотка — отделяться максимально полно, а общая продолжительность цикла от заквашивания до самопрессования должна быть минимальной. Универсальные пастеризационные ванны с активными мешалками часто травмируют нежный белковый сгусток, что приводит к потерям сухого вещества и снижению выхода готового продукта. Ванна творожная ИПКС-021-2500П(Н) — это специализированный аппарат, спроектированный для сквашивания молока и последующей обработки творожного сгустка в партиях до 2500 литров, без излишней механизации, сохраняющей структуру зерна.

Модель ориентирована на средние и крупные молокоперерабатывающие предприятия, выпускающие традиционный и зерненый творог. Конструктивно ванна представляет собой двустенную емкость из пищевой нержавеющей стали с паровой рубашкой, одностенной защитной крышкой и системой быстрого слива через дисковый затвор Ду-100. Отсутствие погружной мешалки — принципиальное решение, позволяющее сгустку вызревать в статичном режиме, что повышает выход творога на 3-5% по сравнению с перемешиваемыми аналогами.

Концепция и технологические преимущества

Классическая технология производства творога (кислотно-сычужное свертывание) требует бережного отношения к формирующемуся сгустку. Активное перемешивание, неизбежное в универсальных ваннах, разрушает белковые связи, увеличивает потери белка и жира с сывороткой. Ванна творожная ИПКС-021-2500П(Н) спроектирована по принципу «тихой» обработки: нагрев и сквашивание происходят при естественной конвекции, без принудительного перемешивания.

Ключевые технологические преимущества модели:

• Паровой нагрев низкого давления (до 2,0 кгс/кв.см): Пар подается через инжектор в рубашку ванны. Нагрев стенок происходит равномерно, без локальных перегревов. Отсутствие ТЭНов исключает пригорание белков и образование денатурированных отложений.
• Рекордная скорость нагрева (30 минут до температуры сквашивания): При расходе пара 120 кг и мощности теплопередачи паровой рубашки, 2500 литров молока нагреваются с 4°C до 32-35°C всего за полчаса. Это сокращает технологический цикл на 30-40 минут по сравнению с электрическими аналогами.
• Дисковый затвор и отвод Ду-100: В отличие от стандартных кранов 50 мм, затвор 100 мм обеспечивает ламинарный поток сыворотки, не травмирующий сгусток. Полное открытие сечения происходит за 1-2 секунды, что критически важно при экстренном сливе.
• Одностенная защитная крышка: Предотвращает попадание пыли и конденсата в продукт. Простая конструкция легко моется и не создает дополнительных зазоров для бактериологического налета.

Конструктивные особенности и технологические решения

Ванна для производства творога ИПКС-021-2500П(Н) состоит из двух основных частей: внутреннего резервуара (контакт с продуктом) и паровой рубашки.

Материалы и гигиеничность: Внутренняя емкость выполнена из пищевой нержавеющей стали AISI 304 (или аналог). Все швы сварные, аргонодуговые, зачищены и отполированы. Отсутствие острых углов и заусенцев исключает накопление бактериального налета. Наружный кожух защищает слой теплоизоляции, которая снижает теплопотери и предотвращает ожоги персонала.

Паровая рубашка и инжектор: Пар подается через штуцер с резьбой G 1/2". Инжектор обеспечивает равномерное распределение пара по всей высоте рубашки. Конденсат отводится через конденсатоотводчик (приобретается отдельно или входит в опциональную поставку). Благодаря объему рубашки 235 литров, теплоноситель равномерно прогревает рабочую зону по всей длине 3600 мм.

Дисковый затвор Ду-100: Управляется рычагом. В закрытом положении обеспечивает полную герметичность, исключая подтекание сыворотки. В открытом — мгновенно освобождает проходное сечение 100 мм, что позволяет опорожнить ванну за 60-90 секунд.

Расположение и габариты: Длина ванны 3600 мм предполагает установку в линию не менее 4 метров. Ширина 1200 мм и высота 1100 мм эргономичны для работы оператора (заливка закваски, визуальный контроль сгустка).

Технологический процесс изготовления творога

Паровая творожная ванна ИПКС-021-2500П(Н) оптимизирована под классическую схему производства:

Этап 1: Нагрев и заквашивание — молоко заливается в ванну, включается подача пара в рубашку. За 30 минут температура поднимается до 30-32°C, после чего вносится закваска и сычужный фермент. В статичном режиме происходит свертывание (2-3 часа).

Этап 2: Разрезка сгустка — сгусток разрезается ножами вручную (или специальной тележкой). Благодаря отсутствию мешалки, оператор имеет полный доступ ко всей поверхности.

Этап 3: Отделение сыворотки — дисковый затвор Ду-100 открывается. Крупное сырное зерно остается в ванне, сыворотка самотеком уходит в канализацию или сборную емкость. Скорость слива регулируется степенью открытия затвора.

Этап 4: Самопрессование — сгусток оставляют для стекания остатков сыворотки. При необходимости может быть включен слабый нагрев рубашки (для подсушивания зерна).

Технические характеристики и их практическое значение

Параметры модели с комментариями для технолога:

• Геометрический/Рабочий объем: 2750 л / 2500 л – Запас 250 л необходим для компенсации пенообразования при нагреве и свободного пространства над сгустком. 2500 л молока дают выход 450-550 кг творога (в зависимости от жирности).
• Объем водяной рубашки: 235 л – Оптимальная емкость для быстрого теплообмена. Меньший объем привел бы к резким колебаниям температуры, больший — к инерционности нагрева.
• Диаметр сливного отверстия: 100 мм – Критический параметр. При сливе сыворотки через трубу меньшего диаметра (50 мм) происходит забивание творожной крошкой, что останавливает процесс.
• Время нагрева до температуры сквашивания: 30 минут – При загрузке 2500 л молока с исходной температурой 4°C. Для летнего молока (t=10-12°C) время сокращается до 20-22 минут.
• Расход пара на нагрев: 120 кг – Необходим парогенератор производительностью не менее 150 кг/час. В модернизированных цехах с центральным пароснабжением это стандартная нагрузка.
• Присоединительный диаметр подачи пара: G 1/2" – Требует наличия запорной арматуры (вентиля) на подводящей линии.
• Габариты (Д×Ш×В): 3600×1200×1100 мм – Учитывайте, что для выгрузки творога требуется дополнительное пространство спереди (около 1 м для тележки).

Экономическая эффективность и окупаемость

Инвестиции в специализированную творожную ванну при цене 507 062 рубля (без учета доставки и монтажа) окупаются за счет повышенного выхода продукта и экономии энергоресурсов.

1. Сравнение выхода творога с паровой ванной vs электрический аналог (данные испытаний ВНИМИ):
Электрическая ванна (с мешалкой): выход творога 16-17% от массы молока (400-425 кг с 2500 л).
Паровая творожная ванна ИПКС-021-2500П(Н): выход 18-19% (450-475 кг).
Дополнительный выход: 50 кг творога с одной варки!
При цене творога 200 руб./кг, дополнительная выручка с одной варки: 50 кг × 200 руб. = 10 000 руб.
При 2 варках в день, 250 рабочих днях в год: 10 000 руб. × 2 × 250 = 5 000 000 руб./год дополнительной прибыли только за счет увеличения выхода!

2. Экономия на энергоресурсах (пар против электричества):
Электрическая ванна на 2500 л потребовала бы около 100 кВт·ч на нагрев до 32°C. Стоимость: 100 × 7 руб. = 700 руб./цикл.
Паровая ванна (расход 120 кг): 120 кг × 2,5 руб. = 300 руб./цикл.
Экономия на 1 цикле: 400 руб. При 2 циклах в день, 250 днях в год = 200 000 руб./год.

3. Ускорение оборачиваемости:
Нагрев до 32°C за 30 минут (вместо 50-60 минут в электрической ванне) сокращает общее время цикла на 30-40 минут. Это позволяет проводить дополнительную варку в неделю, давая тот же эффект, что и установка дополнительной линии за 1,2 млн руб.

4. Снижение затрат на обслуживание:
Отсутствие ТЭНов (которые требуют замены каждые 500-800 часов из-за накипи) экономит до 50 000 руб./год на сервисе и запасных частях.

Итоговый расчет окупаемости:
Дополнительная прибыль за счет выхода: 5 000 000 руб./год
Экономия на энергии: 200 000 руб./год
Экономия на обслуживании: 50 000 руб./год
Общая выгода за первый год: 5 250 000 рублей.
Стоимость ванны: 507 062 руб.
Окупаемость составляет менее 1,5 месяцев! (507 000 руб. / (5 250 000 руб./12 мес) = 1,16 мес.)

Области применения

• Крупные творожные цеха (переработка 10-20 тонн молока в сутки): 2-3 такие ванны обеспечивают полный цикл производства товарного творога.
• Молочные заводы с сезонной загрузкой: Летний период (высокие надои) требует быстрой переработки большого объема молока. Паровая ванна справляется с этой задачей наиболее эффективно.
• Производства зерненого творога: Бережный режим нагрева (без мешалки) не разрушает структуру зерна.
• Фермерские хозяйства (крупные КФХ): Переработка 2500 л молока от собственного стада в высококачественный творог.
• Производства сыра (твердые и полутвердые сорта): При смене оснастки (добавлении рамной мешалки, приобретается отдельно) возможно использование для вымешивания сырного зерна.

Ванна творожная ИПКС-021-2500П(Н) — это узкоспециализированное, но крайне эффективное решение для предприятий, делающих ставку на творог как основной продукт. За счет парового нагрева и щадящего режима обработки сгустка, вы получаете максимальный выход готовой продукции (на 2-3% выше, чем в универсальных баках) и минимальные эксплуатационные расходы.

Для расчета обвязки паропровода, подбора конденсатоотводчика, а также разработки схемы монтажа в вашем цехе свяжитесь с нашими инженерами. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru.
