Ванна длительной пастеризации (ВДП 350 литров, паровая, охл.змеевик) ИПКС-072-350-01П(Н)

Ванна длительной пастеризации паровая со змеевиком охлаждения ИПКС-072-350-01П(Н)

При производстве пастеризованных молочных продуктов или термостабильных соусов технологи сталкиваются с двумя противоположными требованиями: быстро нагреть продукт до 76–95°C для уничтожения вегетативных форм микроорганизмов и затем столь же быстро охладить его, минуя зону размножения термофильных бактерий. Использование отдельных ёмкостей для нагрева и охлаждения удваивает время цикла и создаёт риски повторного обсеменения. Решение — одна ванна с паровой рубашкой и встроенным змеевиком.

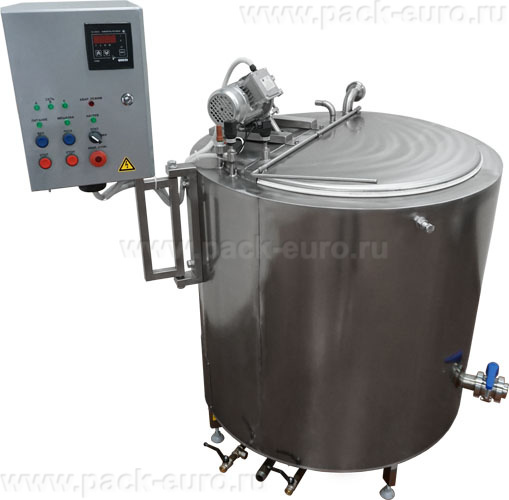

Ванна длительной пастеризации паровая ИПКС-072-350-01П(Н) — это двустенная термостатируемая ёмкость рабочим объёмом 350 литров, оснащённая паровым инжектором для нагрева и змеевиком охлаждения в рубашке. Оборудование предназначено для пастеризации молока, сливок, сквашивания, обработки творожного и сырного сгустка, приготовления майонезов, соусов и эмульсий. Модель с индексом «01П» в названии отличается наличием как парового нагрева, так и охлаждающего змеевика, что закрывает полный термический цикл в одном корпусе.

Почему пар эффективнее ТЭНов в ваннах объёмом более 200 литров

Для нагрева 350 литров молока электрическими ТЭНами потребовалась бы установленная мощность около 45–50 кВт. Это не только высокая нагрузка на сеть, но и инерционность нагрева: ТЭНы передают тепло через стенку, локально перегревая продукт у поверхности. Паровая модификация ИПКС-072-350-01П(Н) работает при давлении не более 1 кгс/кв.см и расходует 55 кг пара на цикл нагрева. При стоимости пара 800 руб./тонна затраты на один цикл составляют 44 рубля. Электрический нагрев той же партии обошёлся бы в 4–5 раз дороже. Кроме того, паровой инжектор создаёт циркуляцию теплоносителя в рубашке, исключая застойные зоны и обеспечивая разницу температур между стенкой и продуктом не более 3–5°C.

Критерии выбора ванны пастеризации: взгляд технолога

Первый и главный параметр — соотношение рабочего и геометрического объёма. Полный объём ванны составляет 380 литров, рабочий — 350 литров. Оставшиеся 30 литров — это технологический зазор, необходимый для компенсации теплового расширения продукта и работы рамной мешалки. Загрузка «под горло» приведёт к выплёскиванию при 95°C и перегрузке мотор-редуктора. Второй критичный параметр — время нагрева от 4 до 76°C. Заявленные 40 минут — это реальный показатель при подаче пара с давлением 1 кгс/кв.см и температуре около 120°C. Если давление в вашей магистрали ниже 0,8 кгс/кв.см, время увеличится до 55–60 минут. Третий параметр — диаметр сливного отверстия. Здесь он составляет 50 мм. Для жидкого молока и сливок этого достаточно. Но для вязких творожных масс или сгустков технологи рекомендуют заказывать модификацию с краном Ду-80 или Ду-100.

Типичная ошибка при подборе: игнорирование расхода хладагента через змеевик. Параметр 1050 л/ч означает, что ваша чиллерная установка или градирня должны обеспечивать такой поток рассола с температурой не выше +4°C. Если производительность вашей охлаждающей системы ниже, фактическое время охлаждения увеличится пропорционально. Например, при расходе 500 л/ч продукт будет остывать вдвое дольше, что может нарушить технологический регламент.

Виды и исполнения линейки ИПКС-072

Производитель предлагает четыре ключевые модификации ванн объёмом 350 литров, отличающихся типом нагрева и наличием охлаждающего змеевика. Все модели имеют двустенную теплоизолированную конструкцию и обшивку из пищевой нержавеющей стали. Выбор конкретной версии зависит от доступных энергоносителей на вашей площадке.

Как выбрать ванну пастеризации: чек-лист

• Определите тип теплоносителя: Если на предприятии есть котельная с сухим насыщенным паром давлением 1–2 кгс/кв.см — выбирайте паровую модификацию ИПКС-072-350-01П(Н). Если пар отсутствует — электрическую ИПКС-072-350-01(Н). У электрической версии установленная мощность всего 1 кВт (на привод мешалки), а нагрев осуществляется ТЭНами общей мощностью около 24 кВт — это нужно учитывать при подключении.
• Рассчитайте необходимую скорость охлаждения: Змеевик требует расхода хладагента 1050 л/ч. Проверьте паспортные данные вашей чиллерной установки. Для охлаждения 350 литров молока с 76 до 6°C при таком расходе потребуется примерно 45–50 минут. Если вам нужно быстрее — рассмотрите вариант с двумя змеевиками или более мощным чиллером.
• Проверьте совместимость с CIP-мойкой: В комплекте есть форсунка для циркуляционной мойки. Убедитесь, что ваша насосная станция обеспечивает расход моющего раствора не менее 100 л/ч при давлении 2–3 бар. Более низкий расход не создаст турбулентности, необходимой для смыва белковых отложений.
• Оцените удобство выгрузки: Сливной кран Ду-50 с проходным сечением 50 мм подходит для жидкостей. При работе с вязкими продуктами — джемами, сгущёнкой, топлёными сливками — заказывайте модификацию с ножевым затвором или краном Ду-80.

Технические характеристики и конструкция

Принципиальная схема работы ванны ИПКС-072-350-01П(Н) основана на двухконтурном теплообмене. Продукт загружается через верхний патрубок. В рубашку, отделённую от основной ёмкости стенкой, заливается вода объёмом около 50 литров. Паровой инжектор подаёт пар в эту воду, нагревая её. Циркуляция воды в рубашке происходит эжекторным способом — инжектор засасывает холодную воду из нижней части и выбрасывает горячую в верхнюю, создавая равномерное температурное поле. Электронный блок управления с двумя датчиками — один в продукте, второй в рубашке — регулирует подачу пара через пневмоклапан. При достижении заданной температуры клапан закрывается, начинается выдержка. Для охлаждения в рубашку и одновременно в змеевик подаётся хладагент. Рамная мешалка работает непрерывно на всех этапах, обеспечивая однородность температуры по всему объёму.

Крышка двухсекционная одностенная позволяет открывать только половину ванны — для добавления компонентов или визуального контроля, не теряя тепло через всю поверхность. Мотор-редуктор итальянской сборки с частотой вращения 35 об/мин рассчитан на непрерывный режим работы. Теплоизоляция из экологичного материала снижает потери тепла до 30% — это означает, что при выключенном нагреве продукт остывает со скоростью не более 2°C в час, что критически важно для длительного сквашивания.

Полные характеристики ванны длительной пастеризации ИПКС-072-350-01П(Н):

Экономическая эффективность и окупаемость

Для расчёта окупаемости сравним паровую ванну ИПКС-072-350-01П(Н) с электрическим аналогом при производстве пастеризованного молока. За цикл объёмом 350 литров паровая модель потребляет 55 кг пара. При стоимости выработки пара 800 руб./тонна затраты на нагрев составляют 44 руб. Электрическая модель для нагрева того же объёма потребляет около 45 кВт·ч электроэнергии. При тарифе 6 руб./кВт·ч затраты — 270 руб. Экономия на одном цикле — 226 руб. При двух циклах в день и 250 рабочих днях в год годовая экономия составит 113 000 руб. Дополнительный фактор — время нагрева: паровая ванна выходит на режим за 40 минут, электрическая — за 60–70 минут. Сокращение времени цикла на 20–30 минут позволяет провести дополнительный цикл в смену, увеличив производительность линии на 25–30%. Данные цифры — расчётные для примера понимания. Для точного расчёта окупаемости подставьте свои тарифы на электроэнергию и стоимость пара, а также реальное количество циклов в смену.

Кейс из практики: замена электрической ванны на паровую

Производство плавленых сыров мощностью 2 тонны в месяц использовало электрическую ванну объёмом 300 литров. Нагрев до 85°C занимал 1 час 20 минут, требуемая температура плавления 92°C достигалась с трудом из-за ограничения ТЭНов по теплонапряжённости. Заменили оборудование на паровую модель ИПКС-072-350-01П(Н). Время выхода на 92°C сократилось до 50 минут. Качество плавления улучшилось: исчезли неплавленые комки, которые регулярно появлялись возле стенок из-за локального перегрева. Дополнительный эффект — снижение расхода стабилизационной соли на 12%, поскольку паровой нагрев обеспечил более равномерную гидратацию белков. Потери продукта при сливе уменьшились на 5% благодаря точной работе дискового затвора. Окупаемость замены составила 8 месяцев за счёт экономии электроэнергии и снижения брака.

Ванна длительной пастеризации ИПКС-072-350-01П(Н) — это универсальное оборудование для производств, где требуется точное соблюдение температурных режимов нагрева и охлаждения в одной ёмкости. Модель подходит для молочных цехов, сыроварен, производств соусов, джемов, майонезов, а также для косметической и химической промышленности при работе с жидкими и вязкими составами. Главные плюсы: паровой нагрев с низким расходом энергоносителя, встроенный змеевик охлаждения, автоматический блок управления с поддержкой температуры, рамная мешалка итальянского производства и корпус из пищевой нержавеющей стали с эффективной теплоизоляцией.

Купить ванну длительной пастеризации паровую со змеевиком охлаждения с доставкой по России вы можете в компании «Европактрейд». Чтобы заказать модель ИПКС-072-350-01П(Н) или её электрическую версию, уточнить стоимость с учётом комплектации или проконсультироваться по подключению к вашей паровой магистрали и чиллерной установке, свяжитесь с отделом продаж. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Инженеры компании проведут теплотехнический расчёт и помогут подобрать оптимальную модификацию под ваш технологический регламент.
