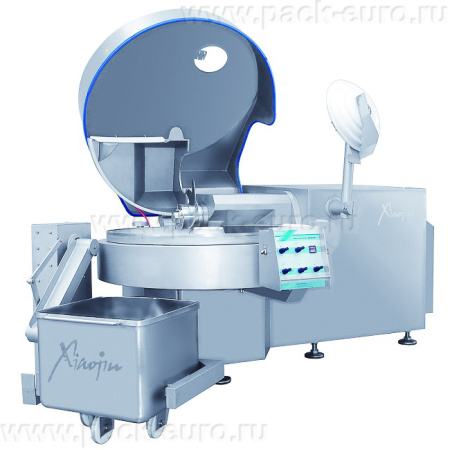

Вакуумный куттер ZBZ-200II (механическая панель)

Вакуумный куттер ZBZ-200II (механическая панель): загрузка до 125 кг, степень вакуума -0,08 мПа

При производстве вареных колбас, сосисок и эмульгированных мясных продуктов в атмосферных куттерах неизбежно происходит окисление жиров и ферментативное потемнение мяса. Воздух, захваченный в процессе куттерования, ухудшает плотность набивки в оболочку, снижает выход готовой продукции на 5-8% и способствует развитию микроорганизмов даже при соблюдении температурного режима. Особенно критична эта проблема при переработке жирного сырья и мяса птицы.

Вакуумный куттер ZBZ-200II (механическая панель) — это машина закрытого типа с чашей 200 л и загрузкой до 125 кг, где процесс измельчения протекает при разрежении до -0,08 мПа. Отсутствие кислорода в рабочей зоне предотвращает окисление жиров, сохраняет натуральный цвет продукта и подавляет рост аэробной микрофлоры. Модель создана совместно китайскими и немецкими инженерами как ответ на требование производителей колбасной продукции премиум-сегмента и детского питания, где цвет, консистенция и микробиологическая стабильность критичны.

Что это за оборудование и какую задачу решает? ZBZ-200II — это высокоскоростной вакуумный куттер, где четыре скорости ножевого вала (750, 1500, 3000, 4500 об/мин) и три скорости чаши (4, 8, 12 об/мин) работают в замкнутом объеме с пониженным давлением. Частотный преобразователь обеспечивает плавный пуск и ступенчатое переключение скоростей. Степень вакуума -0,08 мПа соответствует остаточному давлению 20 кПа — этого достаточно для удаления 95% растворенного кислорода из фарша. Вакуумирование увеличивает плотность фарша на 15-20% за счет отсутствия воздушных пузырей. Это улучшает набивку в оболочку, снижает количество разрывов при термообработке и повышает выход готового продукта на 6-10% по сравнению с атмосферными машинами.

Основная идея модели ZBZ-200II — дать технологу инструмент для производства продукции с контролируемой структурой и цветом без химических добавок-антиоксидантов. Механическая панель управления надежнее сенсорной во влажных средах: кнопки с гальваническим покрытием и поворотные переключатели выдерживают прямое попадание воды при мойке. Шесть ножей на ножевом валу создают более частую сетку резания, чем стандартные три-четыре ножа, что сокращает время достижения заданной степени измельчения на 15-20%.

Ключевые критерии выбора вакуумного куттера

При подборе вакуумной машины специалисты часто ошибаются, оценивая только объем чаши и степень вакуума. Для ZBZ-200II критичны три параметра: скорость нарастания вакуума и герметичность системы, тип панели управления и количество ножей. Степень вакуума -0,08 мПа достигается за 60-90 секунд — для двухсотлитровой чаши это высокий показатель. Если вакуумная система набирает разрежение дольше 2 минут, фарш успевает окислиться до начала вакуумирования.

Второй важный момент — тип управления. Механическая панель с поворотными переключателями и кнопками имеет степень защиты IP65 и выдерживает направленную струю воды при санитарной обработке. Сенсорные панели в таких условиях выходят из строя за 12-18 месяцев. Третий параметр — количество ножей. Шесть ножей сокращают время цикла: при той же частоте вращения линейная скорость резания выше, а зазор между ножами меньше, что обеспечивает равномерную диспергацию жира без перегрева. Для большинства машин этого класса характерно четыре ножа.

Четвертый критерий — конструкция подшипникового узла. В ZBZ-200II установлены подшипники с четырехслойной герметизацией, что критично для вакуумных машин: при пониженном давлении смазка испаряется активнее, и стандартные уплотнения теряют герметичность через 6-8 месяцев интенсивной работы.

Виды и различия в линейке ZBZ

Серия ZBZ включает вакуумные куттеры с объемом чаши от 200 до 520 л. ZBZ-200II — базовая модель серии с механической панелью управления. Отличие от атмосферных куттеров ZB и ZBG — наличие вакуумной системы и усиленной станины. В линейке ZBZ также доступна версия с сенсорной панелью и программируемыми профилями. Сравнение с ближайшим аналогом:

Ключевые отличия ZBZ-200II: вакуумная система, усиленная станина для компенсации перепадов давления, шесть ножей вместо трех-четырех, расширенный диапазон скорости выгружателя до 100 об/мин, масса 5220 кг против 3600 кг у атмосферного аналога.

Чек-лист: как выбрать вакуумный куттер для производства колбас

Перед покупкой вакуумного куттера ZBZ-200II проверьте эти параметры:

• Степень вакуума — -0,08 мПа как минимальный порог для эффективного удаления кислорода. Более низкий вакуум (-0,06 мПа и выше) не дает нужного эффекта.
• Время выхода на рабочий вакуум для загрузки 125 кг не должно превышать 2 минут. Проверьте этот параметр при пусконаладке.
• Герметичность вакуумной системы. Утечки приводят к росту потребления электроэнергии и снижению степени вакуума. В ZBZ-200II уплотнения крышки выполнены из силикона пищевого класса.
• Материал корпуса и чаши — только пищевая нержавеющая сталь SUS 304. ZBZ-200II соответствует санитарно-гигиеническим нормам ЕС и ТС, что подтверждено сертификатами.
• Тип панели управления. Механическая панель предпочтительнее в условиях ежесменной мойки под высоким давлением.

Технические характеристики и конструкция ZBZ-200II

Вакуумный куттер ZBZ-200II построен на массивной литой станине из чугуна с кожухом из нержавеющей стали. Вес 5220 кг обеспечивает устойчивость при работе на максимальных 4500 об/мин и компенсирует перепады давления при вакуумировании. Чаша объемом 200 л с загнутыми краями — сварная из нержавеющей стали SUS 304 толщиной стенки 8 мм. Ножевой вал оснащен шестью ножами из закаленной стали с углом заточки 25 градусов. Подшипниковый узел — с четырехслойной герметизацией: два лабиринтных уплотнения, маслоотражатель и резиновый армированный сальник.

Принципиальная схема работы: Процесс начинается с загрузки сырья и установки крышки. Вакуумная система (водокольцевой насос или сухой винтовой насос в зависимости от комплектации) откачивает воздух из рабочей камеры до остаточного давления 20 кПа. Контроллер фиксирует достижение степени вакуума -0,08 мПа и дает разрешение на запуск ножевого вала. Частотный преобразователь плавно разгоняет двигатель мощностью 92 кВт до заданной скорости. Оператор переключает четыре ступени оборотов ножа и три скорости чаши. Выгружатель со скоростью 30-100 об/мин транспортирует готовый фарш. При нарушении вакуума — открытии крышки или падении давления — автоматика останавливает ножи.

Полные технические параметры ZBZ-200II

Прозрачная противошумовая крышка выполнена из ударопрочного поликарбоната толщиной 15 мм с силиконовым уплотнителем по периметру. Конструкция крышки усилена ребрами жесткости для работы при вакууме — коробление крышки при разрежении не допускается. Загнутые края чаши предотвращают переливание содержимого при вращении на 12 об/мин и вибрациях, возникающих при работе вакуумной системы.

Механическая панель управления включает: переключатель скоростей ножа (4 положения), переключатель скоростей чаши (3 положения), потенциометр регулировки скорости выгружателя, кнопки «Пуск/Вакуум», «Стоп», «Аварийная остановка», трехпозиционный ключ выбора режима (наладка/работа/мойка). Индикаторы: степень вакуума, текущая скорость ножей и чаши, температура сырья. Влагозащита панели — IP65.

Система контроля температуры сырья включает термопару, встроенную в стенку чаши на глубину 3 мм от внутренней поверхности. Погрешность измерения: ±0,5°C в диапазоне -10…+50°C. При превышении заданной температуры (порог устанавливается оператором) система снижает скорость ножей на одну ступень и включает сигнализацию. Это предотвращает денатурацию белка и потерю влаги.

Экономическая эффективность и окупаемость

Приведем расчет для предприятия, выпускающего 5 тонн вареной колбасы в смену. Данные модельные, используйте их для понимания методики. На вакуумном куттере ZBZ-200II выход готовой продукции на 8% выше, чем на атмосферном аналоге, за счет отсутствия воздушных пустот и более плотной набивки. При загрузке 125 кг с каждого цикла дополнительно получается 10 кг готового продукта. За смену при 32 циклах (2 линии по 16 циклов) дополнительный выход — 320 кг. При цене вареной колбасы 300 руб/кг и себестоимости 220 руб/кг дополнительная прибыль в смену: 320 кг × 80 руб = 25 600 руб. За месяц (25 смен) — 640 000 руб. Стоимость ZBZ-200II около 4,5-5,5 млн рублей в зависимости от комплектации. Срок окупаемости за счет дополнительного выхода — 7-9 месяцев. При этом улучшение цвета и микробиологических показателей позволяет перевести продукцию в премиум-сегмент с наценкой еще 10-15%, что сокращает окупаемость до 5-6 месяцев.

Практические примеры использования

Предприятие по производству сосисок для детского питания перешло с атмосферных куттеров на ZBZ-200II. Основная проблема была в нестабильном цвете продуктов: вареные сосиски темнели через 3-4 дня хранения даже при упаковке в модифицированную среду. Вакуумный куттер с вакуумом -0,08 мПа и шестью ножами сократил остаточное содержание кислорода в фарше с 8 мг/л до 0,5 мг/л. Цвет сосисок оставался стабильным до 14 дней хранения. Продукт получил допуск на маркировку «без искусственных консервантов».

Мясокомбинат производил эмульгированные колбасы с высоким содержанием жира (30-35%). На атмосферном куттере жир окислялся в процессе куттерования, что давало горьковатый привкус и белесый налет на срезе. Использование ZBZ-200II с вакуумированием и шестью ножами позволило сократить время контакта жира с кислородом с 8 минут до нуля. Привкус горечи исчез, срез стал стабильного розового цвета. Процент возврата продукции по органолептике снизился с 4% до 0,2%.

Цех по производству паштетов высокой жирности использовал ZBZ-200II для устранения микробиологической обсемененности. Вакуумирование перед термообработкой снизило общее микробное число (ОМЧ) в готовом продукте на 1,5 порядка. Это позволило увеличить срок годности паштета с 21 до 35 суток без добавления химических консервантов. Машина работала в режиме: вакуум -0,08 мПа, скорость ножей 3000 об/мин, чаши 8 об/мин, время цикла 6 минут.

Вакуумный куттер ZBZ-200II (механическая панель) — это решение для производителей колбас и паштетов, где важны стабильный цвет, плотность фарша и увеличенный срок хранения без антиоксидантов. Модель подходит для вареных колбас, сосисок, сарделек, эмульсий, паштетов, продуктов детского питания. Степень вакуума -0,08 мПа, шесть ножей, механическая панель управления IP65 и массивная станина — технические характеристики, обеспечивающие надежность в условиях интенсивной мойки и суточных загрузок до 5 тонн сырья.

Чтобы купить вакуумный куттер ZBZ-200II, запросите коммерческое предложение в компании «Европактрейд». Специалисты компании проверят герметичность вакуумной системы при пусконаладке и помогут настроить скоростные режимы под ваши рецептуры. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru для получения КП.
