Упаковочный аппарат BSF-5540: размер запайки 550×400 мм, мощность 4 кВт, производительность 800 шт/ч
Для предприятий, которым требуется выполнять полный цикл термоусадочной упаковки на одном аппарате, без разделения на операцию запайки и последующей усадки в отдельном тоннеле, оптимальным решением становится универсальная камерная машина. Упаковочный аппарат BSF-5540 — это высокоэффективное устройство, которое внутри одной камеры обтягивает продукт полимерной пленкой, спаивает ее и производит термоусадку под воздействием тепла. Максимальный размер плоскости для запайки и отрезки составляет 550×400 мм. Мощность — 4 кВт при напряжении питания 220 В, производительность — до 800 упаковок в час. Максимальный размер для упаковки: 450×300×200 мм.
Аппарат обеспечивает надежную и эстетически привлекательную упаковку продукции с использованием термоусадочной пленки. Запайка происходит без разрывов и прилипания к запаивающему лезвию. Оборудование оснащено прозрачной термостойкой крышкой камеры для визуального контроля процесса, а также колесами для удобной транспортировки по цеху. Механизм предварительной перфорации пленки удаляет воздух из упаковки. Регулируются температура усадки, продолжительность цикла и высота стола.
Конструкция и принцип работы

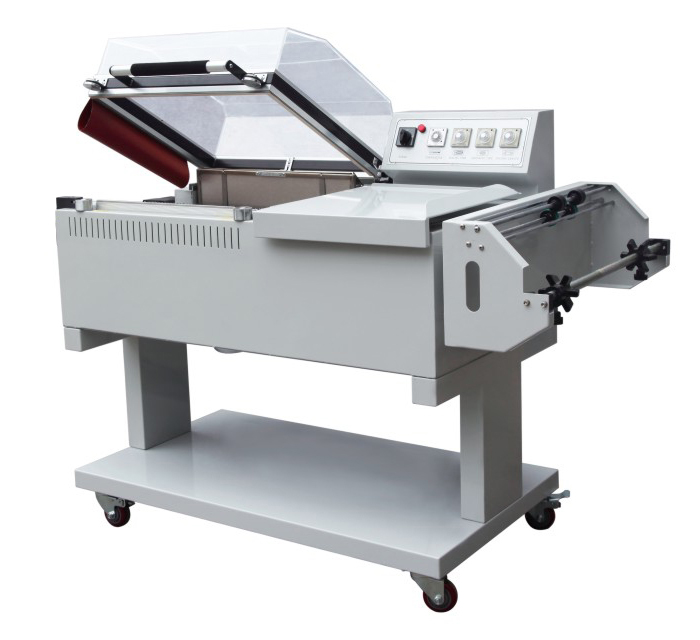

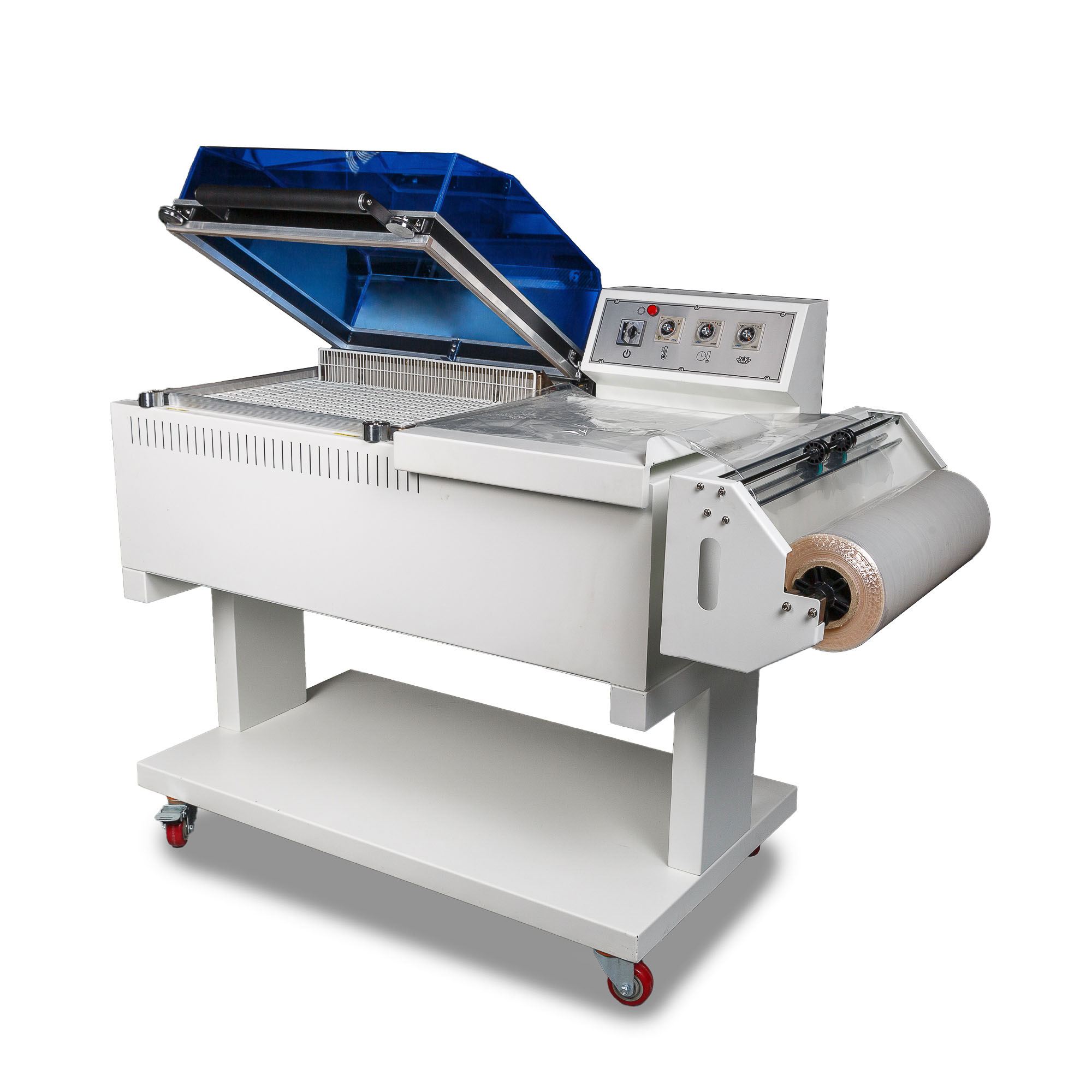

Аппарат BSF-5540 выполнен в напольном исполнении на колесах. Габариты: 1380×690×1065 мм, вес нетто — 100 кг, вес брутто — 168 кг. В составе оборудования: термокамера с прозрачной термостойкой крышкой, L-образный запаечный узел с размером плоскости 550×400 мм, механизм предварительной перфорации пленки для удаления воздуха, система регулировки температуры усадки, таймер для настройки продолжительности цикла, механизм регулировки высоты стола.
Принцип работы: оператор укладывает продукцию на стол, предварительно обернув ее термоусадочной пленкой. Высота стола регулируется под рост оператора и размер продукции. Механизм предварительной перфорации прокалывает пленку в нескольких точках, удаляя воздух. Прозрачная термостойкая крышка камеры опускается. Внутри камеры L-образный запаечный узел одновременно сваривает и обрезает пленку по периметру. После этого включается режим термоусадки: нагревательные элементы создают поток горячего воздуха, который равномерно обтягивает пленкой продукт. Оператор визуально контролирует процесс через прозрачную крышку. По окончании цикла крышка поднимается, оператор извлекает готовую упаковку.
Максимальный размер для упаковки: длина 450 мм, ширина 300 мм, высота 200 мм. Регулировка температуры усадки позволяет адаптировать процесс под разные типы термоусадочных пленок. Регулировка продолжительности цикла настраивает время нагрева и усадки в зависимости от толщины пленки и размера продукции. Колеса обеспечивают легкое перемещение аппарата весом 100 кг по цеху.
Предварительная перфорация и удаление воздуха
Ключевая особенность модели BSF-5540 — наличие механизма предварительной перфорации пленки. При упаковке продукции без перфорации между пленкой и изделием остается воздух, что приводит к образованию пузырей и складок, ослаблению натяжения пленки и риску разрыва при усадке.
Система предварительной перфорации работает следующим образом:
- Перед опусканием крышки специальный блок с тонкими иглами автоматически прокалывает верхний слой пленки в нескольких точках.
- Через микроотверстия воздух выходит из упаковки при опускании крышки и во время нагрева.
- Запаечный узел сваривает края пленки. Отверстия от игл остаются на участке шва и не нарушают герметичность.
- В результате пленка плотно облегает продукт без пузырей и складок, независимо от формы изделия.
Перфорация особенно важна при упаковке продукции со сложной геометрией, при групповой упаковке нескольких предметов и при использовании плотных пленок.
Как выбрать упаковочный аппарат: критерии для профессионала
Первый критерий — максимальный размер для упаковки. У модели BSF-5540 максимальные габариты: 450×300×200 мм. Пример для коробки 350×250×150 мм: все параметры в пределах допустимых значений. Для продукции длиннее 450 мм, шире 300 мм или выше 200 мм данная модель не подходит.
Второй параметр — размер плоскости для запайки и отрезки. 550×400 мм — это максимальные размеры сварного шва. Фактический размер продукции с учетом запаса на швы должен быть меньше на 30–50 мм по каждой стороне.
Третий критерий — производительность. До 800 упаковок в час соответствует 13–14 упаковкам в минуту. Рекомендуемый объем упаковки — до 4000 единиц в смену.
Четвертый параметр — наличие механизма перфорации. При упаковке продукции со сложной формой или при использовании плотных пленок перфорация обязательна. Модель BSF-5540 оснащена этим механизмом.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSF-5540
|
|
Тип оборудования
|
камерная термоусадочная машина (полный цикл)
|
|
Производительность
|
до 800 шт/ч (13–14 шт/мин)
|
|
Мощность
|
4 кВт
|
|
Напряжение питания
|
220 В
|
|
Максимальный размер для упаковки (Д×Ш×В)
|
450 × 300 × 200 мм
|
|
Максимальный размер плоскости запайки (Д×Ш)
|
550 × 400 мм
|
|
Предварительная перфорация пленки
|
есть
|
|
Прозрачная термостойкая крышка
|
есть
|
|
Регулировка температуры, времени и высоты стола
|
есть
|
|
Колеса для транспортировки
|
есть
|
|
Габариты (Д×Ш×В)
|
1380 × 690 × 1065 мм
|
|
Вес нетто / брутто
|
100 кг / 168 кг
|
|
Гарантия
|
6 месяцев
|
Преимущества оборудования
- Полный цикл упаковки в одном аппарате. Машина выполняет запайку, обрезку и термоусадку в одной камере. Продукт не перемещается между разными агрегатами, исключается риск повреждения. Экономия производственной площади составляет до 50%.
- Механизм предварительной перфорации для удаления воздуха. Автоматическое прокалывание пленки перед запайкой обеспечивает плотное облегание продукта без пузырей и складок. Критически важно для продукции сложной формы и групповой упаковки.
- Прозрачная термостойкая крышка для визуального контроля. Оператор наблюдает за процессом запайки и усадки через прозрачный кожух. При перекосе пленки или неправильном позиционировании цикл можно остановить, исключая брак.
- Регулировка температуры, продолжительности цикла и высоты стола. Три независимые настройки позволяют адаптировать аппарат под конкретный тип продукции, толщину пленки и рост оператора.
- Запайка без разрывов и прилипания к лезвию. Конструкция запаечного узла с тефлоновым покрытием исключает прилипание расплавленной пленки. Ровный герметичный шов по всей длине 550×400 мм.
- Колеса для транспортировки и устойчивая конструкция. Аппарат легко перемещается по цеху для уборки или перенастройки рабочей зоны. Фиксаторы на колесах обеспечивают устойчивое положение при работе.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене раздельного оборудования (L-нож + тоннель) на камерную машину BSF-5540. При объеме 3000 упаковок в смену на раздельном оборудовании требуется 2 оператора. Затраты на оплату труда: 6400 руб за смену. На камерной машине достаточно одного оператора: 3200 руб за смену. Экономия на зарплате — 3200 руб за смену, или 70 400 руб в месяц.
Дополнительный эффект — экономия производственной площади. Раздельное оборудование занимает 3–4 метра длины. Камерная машина BSF-5540 имеет габариты 1380×690 мм — площадь менее 1 м².
Расчет носит информационный характер. Актуальная стоимость упаковочного аппарата BSF-5540 указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 6 до 10 месяцев.
Вывод: упаковочный аппарат BSF-5540 предназначен для предприятий с объемом упаковки от 2000 до 5000 единиц в смену, которым требуется полный цикл термоусадочной упаковки на одном оборудовании. Главные преимущества — полный цикл в одном аппарате, предварительная перфорация пленки, визуальный контроль процесса, размер запайки 550×400 мм и питание от сети 220 В. Компания Европактрейд поставляет оборудование с гарантией 6 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
