Упаковочная машина BSL-7560L ПЭ кастомизация: размер запайки 750×600 мм, производительность 600 шт/ч, мощность 2 кВт
Для предприятий, упаковывающих крупногабаритную продукцию в полиэтиленовую термоусадочную пленку, стандартные L-образные ножи с размером запайки 500×450 мм недостаточны. Упаковочная машина BSL-7560L ПЭ кастомизация — это полуавтоматическое оборудование с L-образным отрезным ножом, специально адаптированное для работы с полиэтиленовой пленкой. Размер запайки составляет 750×600 мм, рекомендованные габариты товара — до 600×450×200 мм. Производительность — 600 упаковок в час при мощности 2 кВт и питании от сети 220 В.
Оборудование предназначено для пищевой и непищевой продукции: хлебобулочных изделий, полуфабрикатов, книг, картин, крупных коробок и других товаров. Универсальный запаечный узел с тефлоновым покрытием обеспечивает надежную запайку и обрезку полиэтиленовой пленки, предотвращая прилипание материала во время работы. Для достижения оптимального результата рекомендуется использовать совместимые термоусадочные тоннели для PE пленки.
Конструкция и принцип работы

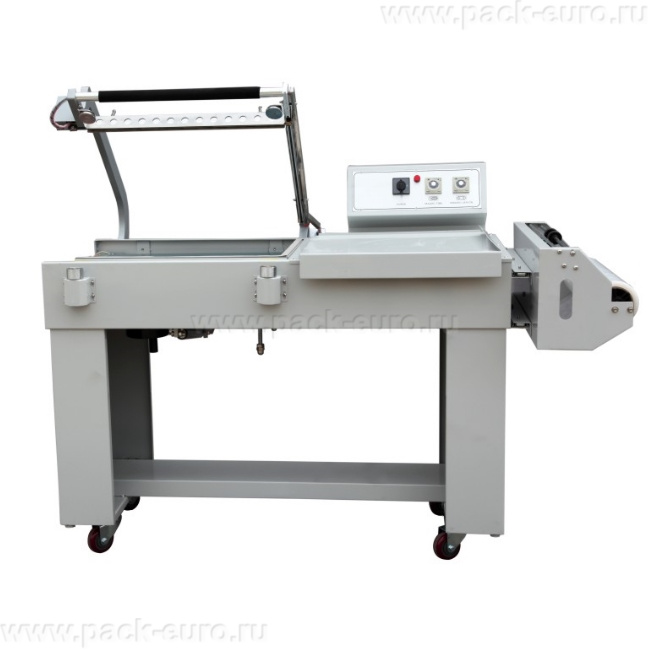

Машина BSL-7560L выполнена в напольном исполнении. Габариты в упаковке: 1830×730×1060 мм, вес нетто — 135 кг, вес брутто — 225 кг. В составе оборудования: рабочая платформа с тефлоновым покрытием, L-образный запаечный узел размером 750×600 мм, сдвоенные электромагниты для фиксации узла, отводящий конвейер с регулируемой скоростью, держатель рулона пленки с прокалывателями и горизонтальной регулировкой, маховое колесо для регулировки высоты конвейера, панель управления с регуляторами времени запайки и скорости протяжки.
Принцип работы: оператор укладывает продукцию на рабочую платформу, предварительно обернув ее полиэтиленовой термоусадочной пленкой. Высота конвейера легко регулируется маховиком под высоту продукта. При опускании L-образной рамки сдвоенные электромагниты фиксируют запаечный узел — оператору не требуется удерживать его вручную. Запаечный узел одновременно сваривает и обрезает пленку. Тефлоновое покрытие предотвращает прилипание полиэтилена во время работы. Время запайки регулируется в диапазоне 0–1,5 секунды. После завершения цикла отводящий конвейер автоматически подает упакованный товар прямо в термоусадочный тоннель. Скорость конвейера регулируется с панели управления.
Держатель рулона пленки оснащен прокалывателями для эффективной усадки пленки и имеет горизонтальную регулировку, что позволяет использовать один типоразмер пленки для упаковки товаров разных габаритов. Это обеспечивает экономию расходных материалов.
Кастомизация под полиэтиленовую пленку: ключевые отличия
Стандартные L-образные ножи не рассчитаны на работу с полиэтиленовой пленкой по нескольким причинам. Модель BSL-7560L для ПЭ пленки имеет три специализированных отличия:
- Увеличенное давление прижима за счет сдвоенных электромагнитов. Полиэтиленовая пленка более эластична, чем ПВХ и ПОФ, и требует большего усилия для формирования герметичного шва. Два электромагнита создают равномерное давление по всей площади запайки 750×600 мм.
- Тефлоновое покрытие запаечного узла. Полиэтилен склонен налипать на горячий нож. Тефлоновое покрытие исключает прилипание расплавленной пленки, обеспечивая чистый рез и ровный шов без разрывов.
- Прокалыватели на держателе рулона для удаления воздуха. Полиэтиленовые пленки требуют удаления воздуха из упаковки перед усадкой. Прокалыватели создают микроотверстия в пленке, через которые выходит воздух, обеспечивая плотное облегание продукта.
Как выбрать упаковочную машину: критерии для профессионала
Первый критерий — размер запайки. У модели BSL-7560L продольная запайка 750 мм, поперечная — 600 мм. Рекомендованные габариты товара: до 600×450×200 мм. Пример для коробки 550×350×150 мм: длина 550 мм допустима, ширина 350 мм допустима, высота 150 мм допустима. Для продукции большего размера требуются другие модели.
Второй параметр — тип пленки. Модель специально кастомизирована для полиэтиленовой PE пленки. Убедитесь, что ваша пленка соответствует спецификации. Для ПВХ и ПОФ пленок существуют другие модификации.
Третий критерий — производительность. 600 упаковок в час соответствует 10 упаковкам в минуту. Это оптимальный показатель для предприятий с объемом упаковки 3000–5000 единиц в смену. Для более высоких объемов требуются полностью автоматические линии.
Четвертый критерий — наличие отводящего конвейера. Автоматическая выгрузка в термоусадочный тоннель исключает ручную передачу упаковки. Это сокращает время цикла и снижает нагрузку на оператора. Скорость конвейера регулируется для синхронизации с тоннелем.
Пятый критерий — регулировка высоты конвейера маховиком и времени запайки 0–1,5 секунды. Для полиэтиленовых пленок требуется большее время нагрева — до 1,5 секунды. Регулировка высоты позволяет точно позиционировать шов относительно продукта.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
BSL-7560L ПЭ кастомизация
|
|
Тип оборудования
|
полуавтоматический L-образный нож для ПЭ пленки
|
|
Производительность
|
600 шт/ч
|
|
Мощность
|
2 кВт
|
|
Напряжение питания
|
220 В
|
|
Длина продольной запайки
|
750 мм
|
|
Длина поперечной запайки
|
600 мм
|
|
Рекомендованные габариты товара
|
до 600×450×200 мм
|
|
Время запайки регулируемое
|
0 – 1,5 сек
|
|
Тип пленки
|
полиэтиленовая PE кастомизация
|
|
Удержание запаечного узла
|
сдвоенные электромагниты
|
|
Отводящий конвейер
|
есть, регулируемая скорость
|
|
Регулировка высоты конвейера
|
маховое колесо
|
|
Прокалыватели на держателе рулона
|
есть
|
|
Габариты в упаковке Д×Ш×В
|
1830 × 730 × 1060 мм
|
|
Вес нетто / брутто
|
135 кг / 225 кг
|
Преимущества оборудования
- Размер запайки 750×600 мм — для крупногабаритной продукции. Продольная запайка 750 мм и поперечная 600 мм позволяют упаковывать товары размером до 600×450×200 мм. Подходит для крупных коробок, картин, книжных блоков, хлебобулочных изделий больших размеров, промышленных товаров.
- Кастомизация под полиэтиленовую PE пленку. Специализированный запаечный узел с тефлоновым покрытием предотвращает прилипание расплавленного полиэтилена. Сдвоенные электромагниты создают увеличенное давление прижима, необходимое для эластичной ПЭ пленки. Прокалыватели на держателе рулона удаляют воздух из упаковки перед усадкой.
- Отводящий конвейер с регулируемой скоростью. После запайки и обрезки машина автоматически выгружает упакованный товар в термоусадочный тоннель. Оператор не тратит время на ручную передачу упаковки. Скорость конвейера регулируется для синхронизации с тоннелем. Исключаются заторы и повреждение упаковок.
- Сдвоенные электромагниты для фиксации запаечного узла. Оператору не требуется удерживать рамку вручную. Электромагниты фиксируют ее в нижнем положении на время цикла запайки. Физическая нагрузка снижается, производительность растет. Один оператор справляется с объемом до 600 упаковок в час без переутомления.
- Регулируемое время запайки 0–1,5 секунды и регулировка высоты конвейера маховиком. Для полиэтиленовых пленок требуется время нагрева 1,0–1,5 секунды. Регулировка высоты конвейера позволяет точно позиционировать шов относительно продукта для продукции разной высоты.
- Экономия пленки — один типоразмер для разных габаритов товара. Держатель рулона с горизонтальной регулировкой позволяет использовать один типоразмер ширины пленки для упаковки товаров разных размеров. Сокращаются складские запасы расходных материалов и время на перенастройку.
Отводящий конвейер: автоматическая передача в термоусадочный тоннель
Ключевая особенность модели BSL-7560L — наличие отводящего конвейера с регулируемой скоростью. При упаковке крупногабаритной продукции ручная передача упаковки из L-ножа в тоннель затруднена из-за большого веса и размера изделий.
Система отводящего конвейера работает следующим образом:
- После завершения цикла запайки и обрезки L-образная рамка поднимается.
- Отводящий конвейер автоматически включается на заданное время, установленное на панели управления.
- Упакованный крупногабаритный товар перемещается с рабочей платформы на конвейерную ленту и транспортируется в сторону термоусадочного тоннеля.
- Оператор в это время уже загружает следующий продукт на платформу.
Преимущества отводящего конвейера для крупногабаритной продукции:
- Исключение риска повреждения тяжелой упаковки при ручной передаче.
- Снижение физической нагрузки на оператора — не нужно поднимать и переносить тяжелые коробки.
- Сокращение времени цикла на 3–5 секунд за счет исключения ручной передачи.
- Синхронизация с термоусадочным тоннелем — регулируемая скорость протяжки подстраивается под ленту тоннеля.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене ручного L-ножа без отводящего конвейера на полуавтоматическую машину BSL-7560L с отводящим конвейером для упаковки крупногабаритной продукции. При объеме 3000 упаковок в смену на ручном ноже оператор тратит 15–18 секунд на упаковку с учетом ручной передачи крупногабаритных упаковок в тоннель. На BSL-7560L цикл занимает 10–12 секунд за счет автоматической выгрузки. Экономия времени на 3000 упаковках — 4–5 часов в смену. При ставке оператора 400 руб/час экономия на оплате труда составляет 1600–2000 руб за смену, или 35 200–44 000 руб в месяц.
Дополнительный эффект — снижение физической нагрузки. При 3000 упаковок в смену на ручном ноже оператор совершает 3000 подъемов и переносов крупногабаритных упаковок весом до 10–15 кг. На BSL-7560L количество движений сокращается вдвое. Это снижает утомляемость и процент ошибок во второй половине смены.
Расчет носит информационный характер. Актуальная стоимость упаковочной машины BSL-7560L указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 6 до 10 месяцев.
Вывод: упаковочная машина BSL-7560L ПЭ кастомизация предназначена для предприятий с объемом упаковки от 2000 до 6000 единиц в смену, работающих с крупногабаритной продукцией и полиэтиленовой термоусадочной пленкой. Главные преимущества — размер запайки 750×600 мм, кастомизация под ПЭ пленку, отводящий конвейер, сдвоенные электромагниты, производительность 600 упаковок в час. Компания Европактрейд поставляет оборудование с гарантией.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
