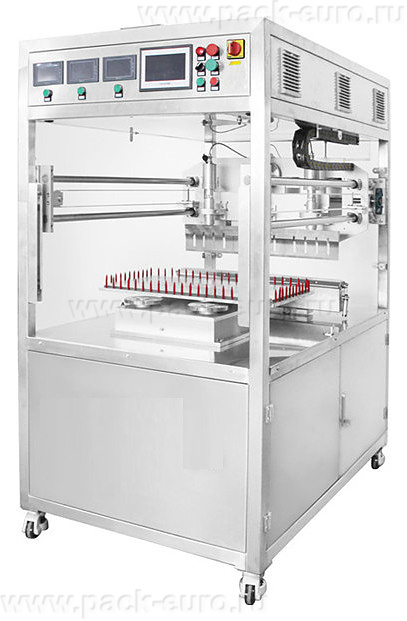

Ультразвуковая машина для нарезки тортов и бисквита Ultrasonic GL-600

Ультразвуковая машина для нарезки тортов и бисквита Ultrasonic GL-600: двухножевая промышленная система синхронной резки

Ультразвуковая машина для нарезки Ultrasonic GL-600 оснащена двумя ножами суммарной длиной 610 мм, что позволяет одновременно нарезать два круглых торта диаметром до 300 мм или один широкий прямоугольный пласт. Оборудование применяется на производствах, где требуется высокая производительность при работе с вязкими пастила, грильяж, замороженными и слоеными изделиями. Ультразвуковые колебания ножей с частотой до 40 кГц обеспечивают гладкий срез без деформации структуры продукта.

Ключевое отличие от одножевой модели GL-400 — производительность выше на 80% при работе с двумя круглыми тортами. Два ножа работают синхронно, каждый режет свой торт. Время цикла остается тем же, но выход продукции за цикл удваивается. Максимальная высота реза — 70 мм, опционально до 150 мм. Минимальная допустимая температура продукта — -10°C, для чизкейков порог снижен до -5°C или -8°C в зависимости от рецептуры.

Устройство и принцип работы ультразвуковой машины Ultrasonic GL-600

Конструкция Ultrasonic GL-600 базируется на массивной раме из нержавеющей стали AISI 304 с регулируемыми ножками. Два независимых ультразвуковых генератора мощностью по 3 кВт каждый питают два ножа. Каждый нож имеет собственную систему амплитудной регулировки. Это позволяет резать одновременно два разных продукта с разными настройками чувствительности, хотя на практике чаще используется синхронный режим для одинаковых изделий.

Принцип работы основан на преобразовании электрических колебаний в механические вибрации ножа с частотой 20-40 кГц и амплитудой 20-100 микрон. Нож не давит на продукт, а совершает микродвижения, разрезая материал за счет ультразвуковой эрозии и локального нагрева зоны контакта до 40-55°C. Замороженный бисквит режется без крошения, пастила — без прилипания, слоеные изделия — без расслоения.

Продукт устанавливается на прямоугольный стол размером 600х400 мм. В базовой поставке стол прямоугольный. На нем можно резать два круглых торта диаметром до 300 мм, размещая их по центру рабочей зоны под каждым ножом. Для увеличения производительности и удобства позиционирования предлагаются опциональные круглые столы с ограничителями. Оператор через русифицированную сенсорную панель задает параметры нарезки отдельно для левого и правого ножа или синхронно для обоих.

Система безопасности включает фотобарьерные рамки по периметру рабочей зоны. При пересечении луча рукой оператора или посторонним предметом привод ножей мгновенно отключается, ножи фиксируются в верхнем положении. Возобновление работы возможно только после сброса сигнала тревоги через панель управления.

Конструкция и материалы. Особенности модели Ultrasonic GL-600

Корпус машины и все элементы, контактирующие с продуктом, выполнены из нержавеющей стали AISI 304. Материал полностью устойчив к коррозии, выдерживает воздействие кислот фруктовых начинок и моющих средств. Регулируемые ножки компенсируют неровности пола до 50 мм и обеспечивают виброустойчивое положение машины, критически важное для стабильной работы ультразвуковых генераторов.

Два ножа общей длиной 610 мм изготовлены из специальной ультразвуковой стали с высокой усталостной прочностью. Каждый нож имеет индивидуальный преобразователь и бустер усиливающий трансформатор амплитуды. Амплитуда колебаний регулируется в пределах 20-100% от максимальной. Для замороженных продуктов требуется максимальная амплитуда, для мягких желеобразных — минимальная.

Система автоматической чистки ножей срабатывает после каждого цикла нарезки. Ультразвуковая вибрация в сочетании со скребком из пищевого пластика удаляет остатки продукта с лезвий. В отличие от модели GR-600 с трехступенчатой очисткой, здесь нет спиртового опрыскивания, что делает машину предпочтительной для производств, где не допускается контакт продукта со спиртом. Для липких продуктов рекомендуется использовать дополнительный обдув сжатым воздухом опция.

Сенсорная панель управления русифицирована с диагональю 7 дюймов. Интерфейс позволяет создавать отдельную программу для каждого изделия с индивидуальными настройками: количество секций, шаг линейной нарезки, амплитуда ультразвука левого и правого ножа раздельно, скорость опускания ножей, выдержка в нижней точке. Микропроцессор автоматически подстраивает параметры геометрии реза при изменении программы: при увеличении количества секций пересчитываются углы поворота столов и точки остановки ножей.

Мощность машины составляет 6 кВт. Основное потребление приходится на два ультразвуковых генератора по 3 кВт каждый. Питание — стандартная сеть 220 В. Рекомендуется отдельная линия с автоматом на 32 А и стабилизатором напряжения, так как ультразвуковые генераторы чувствительны к скачкам.

Как выбрать ультразвуковую машину для нарезки Ultrasonic GL-600

При выборе Ultrasonic GL-600 оцените четыре ключевых параметра. Первый — требуемая производительность. Если ваш объем производства превышает 500 тортов в смену, двухножевая модель окупается быстрее одножевой. Второй — типичный размер и форма продукции. Для двух круглых тортов диаметром до 300 мм GL-600 идеален. Для одного торта большего диаметра или прямоугольных пластов большого формата рассмотрите одножевую модель с увеличенным столом. Третий — высота продукта. Базовая версия режет до 70 мм. Для тортов выше 70 мм заказывайте опцию увеличения до 150 мм. Четвертый — температура продукта. Для заморозки ниже -10°C требуется специальный усиленный нож.

Оцените необходимость раздельных настроек для левого и правого ножа. Если вы режете два разных продукта одновременно например, классический бисквит и чизкейк , функция раздельных настроек критична. Если всегда режете одинаковые изделия, достаточно синхронного режима.

Для максимальной эффективности используйте опциональные круглые столы с ограничителями. На прямоугольном столе оператор тратит время на центрирование каждого торта под каждым ножом. Круглые столы с центрирующими кольцами обеспечивают точное позиционирование без выверки. Время установки двух тортов сокращается с 30 до 5 секунд.

При работе с чизкейками уточните необходимость усиленного ножа. Стандартный нож рассчитан на температуру до -10°C, но чизкейки из-за высокой плотности создают большую нагрузку на лезвие. Производитель рекомендует устанавливать усиленный нож при температуре продукта ниже -5°C. Игнорирование этого требования может привести к поломке ножа или ультразвукового преобразователя.

Технические характеристики ультразвуковой машины для нарезки Ultrasonic GL-600

Преимущества ультразвуковой машины для нарезки Ultrasonic GL-600

• Два ножа с синхронной работой и производительностью на 80% выше одножевой модели. Каждый нож режет свой торт диаметром до 300 мм. Время цикла на два торта равно времени цикла на один торт для одножевой машины. При 12-секундном цикле на торт производительность составляет 300 тортов в час против 150 на GL-400.
• Независимая регулировка амплитуды ультразвука для каждого ножа. Левый нож можно настроить на максимальную амплитуду для замороженного бисквита, правый — на минимальную для нежного чизкейка. Оба продукта режутся одновременно в одном цикле с индивидуальными параметрами.
• Бесконтактный рез с локальным нагревом до 55°C. Ультразвуковые колебания создают микронагрев в зоне контакта, подплавляя жиры и сахара на поверхности среза. Глазурь не трескается, крем не прилипает к ножу, бисквит не крошится. Срез остается гладким с закрытыми порами.
• Работа с замороженными продуктами до -10°C. Традиционные ножи ломаются или тупятся на замороженных изделиях. Ультразвуковой нож режет заморозку за счет микроударного разрушения кристаллов льда без повреждения структуры продукта. Усиленный нож доступен для температур ниже -10°C.
• Автоматическая подстройка геометрии реза при изменении программы. Оператор меняет количество секций с 8 на 12 на сенсорной панели. Микропроцессор мгновенно пересчитывает угол поворота столов для двух ножей и точку остановки лезвий. Ручной перерасчет не требуется.
• Фотобарьерные рамки безопасности по всему периметру. Четыре фотодатчика контролируют зону движения ножей со всех сторон. При пересечении любого луча привод мгновенно отключается. Это исключает травмирование оператора при загрузке-выгрузке двух тортов одновременно.

Технология синхронной двухножевой ультразвуковой резки и расчет производительности

Ключевое преимущество GL-600 перед одножевыми моделями — синхронная работа двух ножей. В отличие от машин с одним ножом, где цикл последовательно выполняется для каждого торта, здесь два торта режутся параллельно. Механически это реализовано за счет двух независимых кареток, движущихся по общим направляющим. Каждый нож имеет свой ультразвуковой генератор, свою систему перемещения и свой поворотный стол.

Алгоритм синхронизации. Оператор устанавливает два торта на левый и правый столы. На сенсорной панели выбирает программу для левого и правого продукта или назначает синхронный режим для одинаковых изделий. При запуске цикла оба ножа одновременно опускаются, разрезают свои торты, одновременно поднимаются. Оба стола одновременно поворачиваются на рассчитанный угол. Цикл повторяется. Время цикла определяется самой медленной из двух операций. При одинаковых продуктах цикл выполняется за время, равное циклу одножевой машины.

Расчет производительности для круглых тортов диаметром 250 мм, нарезка на 12 секций. Время цикла одножевой машины: опускание ножа 1,5 сек, рез 2 сек, подъем 1,5 сек, поворот стола 1 сек, пауза 0,5 сек. Итого 6,5 секунд на один торт. Время цикла двухножевой машины в синхронном режиме — те же 6,5 секунд на два торта. Производительность одножевой: 3600 / 6,5 х 1 = 554 торта в час. Двухножевой: 3600 / 6,5 х 2 = 1108 тортов в час. Разница — ровно в два раза. Производитель указывает разницу 80% из-за потерь времени на загрузку-выгрузку двух тортов. Чистое машинное время — удвоение.

Для прямоугольных пластов нарезка линейная без поворота стола. Здесь двухножевая машина дает двойную производительность при ширине пласта до 600 мм. Один нож режет левую половину, второй — правую. За один проход нарезается весь пласт. На одножевой машине потребовалось бы два прохода с переустановкой пласта или перемещением ножа.

Практические ограничения двухножевой схемы. Максимальный диаметр каждого торта ограничен 300 мм из-за расстояния между осями ножей. Торты большего диаметра физически не помещаются на своих столах без пересечения зон вращения. Для тортов диаметром 300-400 мм требуется одножевая модель с увеличенным столом. Второе ограничение — высота продукта. При высоте более 70 мм синхронность движения двух ножей может нарушаться из-за разной нагрузки на сервоприводы. Опция увеличения высоты до 150 мм требует дополнительной калибровки синхронизации при пусконаладке.

Экономическая эффективность и окупаемость

Экономический эффект от использования двухножевой ультразвуковой машины складывается из трех составляющих: сокращение времени нарезки, снижение брака и уменьшение трудозатрат на загрузку-выгрузку при работе с двумя тортами.

Расчет окупаемости для производства 2000 тортов в смену 8 часов. Одножевая машина GL-400 производительностью 550 тортов в час при 12-секундном цикле. Для нарезки 2000 тортов потребуется 2000 / 550 = 3,64 часа чистой работы без учета загрузки. С учетом загрузки-выгрузки 10 секунд на торт дополнительные 2000 х 10 / 3600 = 5,55 часа. Итого 9,2 часа — превышает длительность смены. Требуется вторая машина или сверхурочная работа.

Двухножевая машина GL-600 производительностью 1100 тортов в час. Для нарезки 2000 тортов потребуется 2000 / 1100 = 1,82 часа чистой работы. Загрузка-выгрузка двух тортов одновременно занимает 12 секунд на пару. 2000 тортов = 1000 пар. 1000 х 12 / 3600 = 3,33 часа. Итого 5,15 часа. Операция выполняется за половину смены одним оператором.

Экономия трудозатрат. При работе в две смены на одножевой машине требуется два оператора, работающих с переработкой, или три оператора на две машины. На GL-600 достаточно одного оператора на смену. При ставке 400 руб/час экономия за смену 400 х 8 = 3 200 рублей. За 22 рабочих дня — 70 400 рублей в месяц. За год — 844 800 рублей.

Экономия от снижения брака. Для вязких и замороженных продуктов ультразвуковая резка снижает процент дефектов с 10-15% до 1-2% по сравнению с обычными ножами. При годовом объеме 500 000 тортов и средней цене 800 рублей потери от брака снижаются с 500 000 х 0,12 х 800 = 48 000 000 рублей до 500 000 х 0,015 х 800 = 6 000 000 рублей. Экономия 42 000 000 рублей в год. Стоимость ультразвуковой машины окупается за 1-3 месяца только за счет снижения брака.

Расчет приведен для примера понимания экономики. Точные цифры зависят от вашего объема, типа продукции и текущего процента брака. Актуальную стоимость оборудования и условия поставки уточняйте у менеджеров.

Ультразвуковая машина для нарезки Ultrasonic GL-600 — высокопроизводительное решение для кондитерских цехов с объемом производства от 1000 тортов в смену. Оборудование подходит для вязких, замороженных и слоеных изделий высотой до 70 мм. Ключевые преимущества: два ножа с независимой настройкой амплитуды, синхронная работа, производительность на 80% выше одножевых аналогов, фотобарьерная безопасность, работа с продуктами до -10°C.

Запросите коммерческое предложение с тестовой нарезкой ваших образцов на двухножевой конфигурации. Инженеры рассчитают точную производительность под ваши размеры тортов. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru.
