Ультразвуковая машина для нарезки тортов и бисквита Ultrasonic GL-400

Ультразвуковая машина для нарезки тортов и бисквита Ultrasonic GL-400: бесконтактная резка замороженных, слоеных и вязких кондитерских изделий

Ультразвуковая машина для нарезки Ultrasonic GL-400 предназначена для продукции, где традиционные ножи с металлическим лезвием деформируют, крошат или прилипают к срезу. Оборудование режет бисквитные пласты, круглые торты, пастилу, фруктовый грильяж, слоеные пироги, чизкейки и запеканки. Ультразвуковые колебания ножа обеспечивают гладкий срез без сдавливания и разрыва структуры продукта.

Ключевая техническая особенность — работа с замороженными изделиями при температуре не ниже -10°C. Для чизкейков порог снижен до -5°C или -8°C в зависимости от рецептуры. При более глубокой заморозке требуется установка специального усиленного ножа для твердых продуктов. Максимальная высота реза в базовой комплектации — 70 мм, опционально доступно увеличение до 150 мм на заказ.

Устройство и принцип работы ультразвуковой машины для нарезки Ultrasonic GL-400

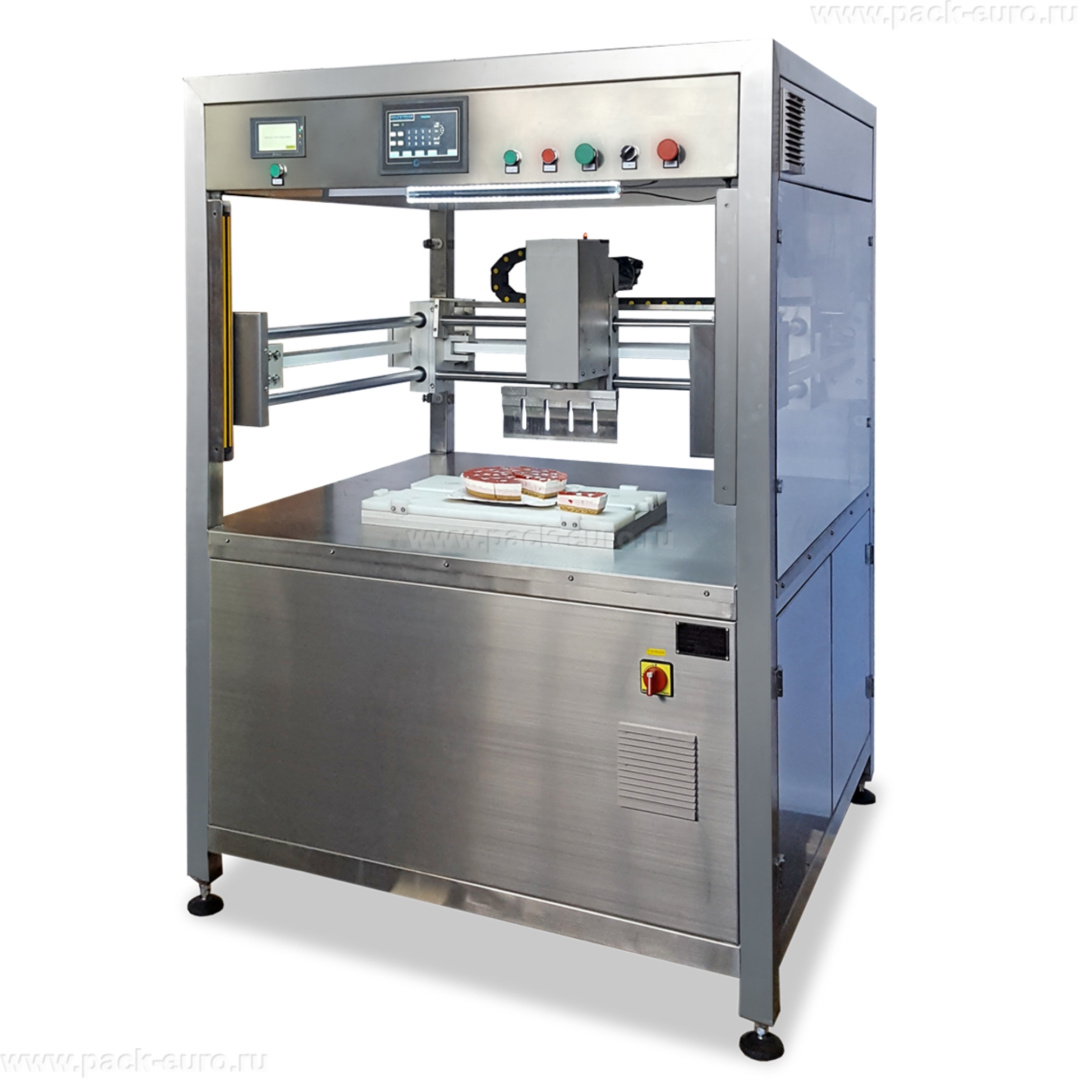

В основе конструкции Ultrasonic GL-400 — несущая рама из нержавеющей стали AISI 304 с регулируемыми по высоте ножками. Генератор ультразвука преобразует электрические колебания частотой 20-40 кГц в механические колебания ножа. Амплитуда колебаний регулируется в зависимости от типа продукта. Нож совершает микроперемещения с частотой до 40 000 раз в секунду, что обеспечивает бесконтактный рез.

Принципиальное отличие от обычных машин: нож не давит на продукт, а вибрирует с ультразвуковой частотой. Зона контакта нагревается до 40-50°C за счет внутреннего трения, что подплавляет жировые и сахаристые компоненты на поверхности среза. В результате получается идеально гладкий край без крошки, трещин и прилипшего крема. Процесс реза не зависит от твердости продукта: одинаково чисто нарезаются мягкая пастила и замороженный бисквит.

Продукт устанавливается на прямоугольный стол размером 600х400 мм. В базовой поставке стол прямоугольный. На нем возможно резать круглые торты диаметром до 300 мм, размещая каждое изделие по центру. Для увеличения производительности и удобства позиционирования предлагаются опциональные круглые столы с ограничителями. Оператор через русифицированную сенсорную панель задает параметры нарезки и запускает цикл. Система безопасности включает фотобарьерные рамки: при появлении постороннего предмета в зоне движения ножа машина мгновенно останавливается.

Конструкция и материалы. Особенности модели Ultrasonic GL-400

Корпус машины и все элементы, контактирующие с продуктом, выполнены из нержавеющей стали AISI 304. Материал устойчив к коррозии, не вступает в реакцию с кислыми фруктовыми начинками, легко очищается стандартными моющими средствами. Регулируемые ножки компенсируют неровности пола до 50 мм и обеспечивают жесткую фиксацию машины без вибрации.

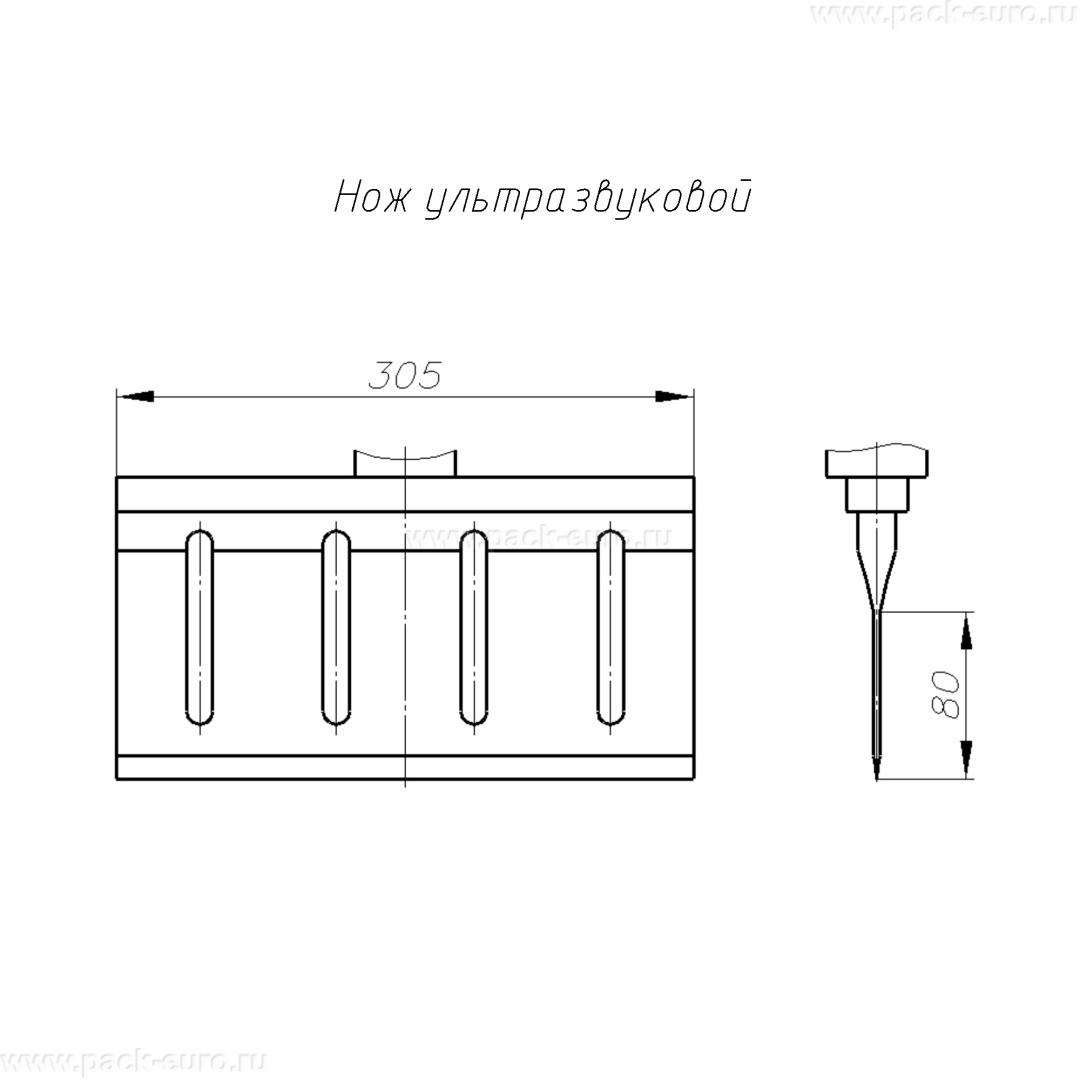

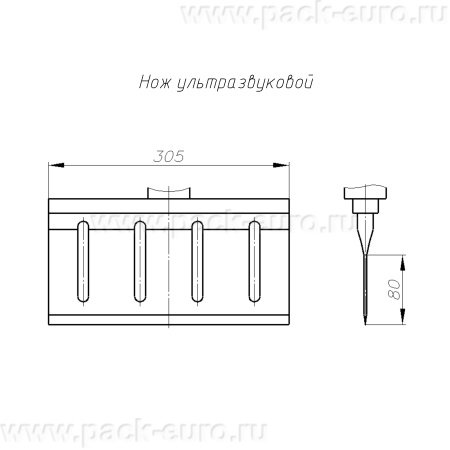

В машине установлен один нож общей длиной 305 мм. Этого достаточно для нарезки одного круглого торта диаметром 300 мм или прямоугольного пласта 600х400 мм. Нож изготовлен из специальной ультразвуковой стали с высокой устойчивостью к усталостным нагрузкам. Система автоматической чистки ножа срабатывает после каждого цикла нарезки. Ультразвуковая вибрация в сочетании со скребком удаляет остатки продукта, исключая необходимость ручной очистки и остановки производства.

Сенсорная панель управления русифицирована. Интерфейс позволяет создавать отдельную программу для каждого вида изделия. Оператор вводит геометрию реза: количество секций для круглого торта или шаг линейной нарезки для прямоугольного пласта. Микропроцессор автоматически подстраивает параметры движения ножа: скорость опускания, амплитуду ультразвука, выдержку в нижней точке. Изменения геометрии реза пересчитываются мгновенно без перезагрузки машины.

Мощность машины составляет 6 кВт. Основное потребление приходится на генератор ультразвука. Питание — стандартная сеть 220 В. Для стабильной работы рекомендуется отдельная линия с автоматом на 32 А.

Как выбрать ультразвуковую машину для нарезки Ultrasonic GL-400

При выборе Ultrasonic GL-400 оцените три параметра. Первый — тип и состояние продукта. Машина оптимальна для вязких и липких масс пастила, мармелад, грильяж, для слоеных изделий с риском расслоения, для замороженных тортов до -10°C. Для чизкейков требуется специальный нож уже при -5°C. Второй — высота продукта. Базовая версия режет до 70 мм. Если ваши торты выше — заказывайте опцию увеличения до 150 мм. Третий — требуемая производительность. Один нож позволяет резать один торт диаметром 300 мм за один цикл. Для двух тортов одновременно необходима модель Ultrasonic GL-600 с двумя ножами.

Сравните с обычной вертикальной машиной. Если ваш продукт — классический бисквитный торт с масляным кремом без заморозки — обычный нож с подогревом справится дешевле. Ультразвуковая машина нужна там, где обычный нож рвет, крошит или прилипает: замороженные изделия, пастила, чизкейки, рулеты с желе, безглютеновые бисквиты с хрупкой структурой.

Для максимальной эффективности используйте опциональные круглые столы с ограничителями. На прямоугольном столе оператор каждый раз вынужден центрировать торт вручную. Круглый стол с центрирующими кольцами обеспечивает точное позиционирование без выверки. Время установки продукта сокращается с 15 до 3 секунд.

Технические характеристики ультразвуковой машины для нарезки Ultrasonic GL-400

Преимущества ультразвуковой машины для нарезки Ultrasonic GL-400

• Бесконтактный рез без деформации продукта. Ультразвуковые колебания с частотой до 40 кГц позволяют ножу резать, не сдавливая материал. Структура замороженного бисквита не крошится, слоеное тесто не расслаивается, крем не вытекает. Срез остается гладким с закрытыми порами, что продлевает свежесть изделия.
• Универсальность по консистенции продукта. Машина одинаково чисто режет твердое замороженное изделие, вязкую пастилу и нежное желе. Традиционный нож застревает в липких массах и деформирует мягкие продукты. Ультразвук режет все, что держит форму при температуре от -10°C до комнатной.
• Автоматическая настройка геометрии реза. Оператор изменяет количество секций или размер порции на сенсорной панели. Микропроцессор мгновенно пересчитывает траекторию движения ножа, угол поворота стола и скорость реза. Перенастройка между партиями занимает 5-10 секунд.
• Индивидуальные программы для каждого изделия. В памяти машины хранятся настройки для всей продуктовой матрицы: диаметр торта, количество секций, амплитуда ультразвука, скорость опускания ножа. При смене продукта оператор выбирает программу из списка на русифицированной сенсорной панели и запускает процесс.
• Фотобарьерная безопасность оператора. Две рамки с фотоэлементами контролируют зону движения ножа. При пересечении луча рукой или посторонним предметом привод мгновенно отключается, нож фиксируется в верхнем положении. Исключается травмирование оператора при загрузке-выгрузке продукции.
• Корпус из нержавеющей стали AISI 304. Полная антикоррозийная защита при ежедневной влажной уборке. Отсутствие окрашенных деталей исключает риск попадания краски в продукт. Внешний вид сохраняется годами без ржавчины и потери блеска.

Технология ультразвуковой резки: физика процесса и преимущества для сложных продуктов

Обычный нож разрезает продукт за счет клинового эффекта. Лезвие раздвигает материал под высоким давлением. Для вязких продуктов это давление выдавливает массу наружу вместо разрезания. Для слоеных изделий — расслаивает структуру. Для замороженных — создает микротрещины. Ультразвуковой нож работает по другому принципу.

Генератор преобразует электрические колебания в механические. Нож вибрирует вдоль своей оси с частотой 20 000 — 40 000 Гц. Амплитуда колебаний — 20-100 микрон. На микронном уровне нож движется вверх-вниз с огромным ускорением до 50 000 g. В зоне контакта возникают три эффекта. Первый — микроударное разрушение структуры продукта без сдавливания. Второй — локальный нагрев до 40-55°C за счет внутреннего трения, подплавляющий жиры и сахара на поверхности среза. Третий — эффект кавитации в жидкой фазе, разрушающий межмолекулярные связи.

Практические результаты на кондитерском производстве. Чизкейк замороженный до -8°C режется без трещин по бокам и без вытекания крема после разморозки. Пастила и фруктовый грильяж не прилипают к ножу, не тянутся за лезвием, срез остается чистым без нитей. Замороженный слоеный торт не расслаивается, все слои режутся одновременно с одинаковой толщиной. Безглютеновый бисквит с хрупкой структурой не крошится даже по краям.

Ограничения технологии. При высоте продукта более 70 мм ровность среза начинает зависеть от свойств материала. Мягкие и вязкие продукты могут отклоняться от вертикали под собственным весом. Для изделий выше 70 мм рекомендуется делать предварительную подморозку до -5°C или заказывать машину с увеличенной высотой реза до 150 мм. Для чизкейков при температуре ниже -5°C требуется специальный усиленный нож, так как стандартный может сломаться из-за высокой нагрузки на ультразвуковой преобразователь.

Экономическая эффективность и окупаемость

Основные потери при нарезке сложных продуктов на традиционных машинах — брак по структуре и внешнему виду. Замороженный чизкейк, нарезанный обычным ножом, дает до 15-20% трещин и сколов. Слоеный торт расслаивается в 30% случаев. Пастила прилипает к ножу, рвется, теряет форму, процент выхода годного продукта падает до 70-75%. Ультразвуковая резка повышает выход годного до 98-99%.

Расчет окупаемости. Кондитерское производство выпускает 2000 чизкейков в месяц. Розничная цена одного чизкейка — 800 рублей. При нарезке обычным ножом брак по внешнему виду составляет 15% = 300 изделий. Прямые потери выручки — 240 000 рублей ежемесячно. Часть бракованных изделий реализуется со скидкой как десерты с нарушенной презентацией, чистая потеря выручки — 150 000 рублей в месяц. За год — 1 800 000 рублей.

Ультразвуковая машина Ultrasonic GL-400 снижает брак до 1-2% при условии корректной настройки и соблюдения температурных режимов. Экономия выручки в месяц — 150 000 рублей. Дополнительная экономия достигается за счет сокращения ручного труда. Нарезка на ультразвуке не требует дополнительной обрезки и подравнивания краев, время цикла сокращается на 30-40% по сравнению с обычными машинами. Стоимость ультразвуковой машины окупается за 6-12 месяцев в зависимости от объема и сложности продукции.

Расчет приведен для примера понимания экономики. Точные цифры зависят от вашего ассортимента, процента брака на текущем оборудовании и розничных цен. Актуальную стоимость оборудования и условия поставки уточняйте у менеджеров.

Ультразвуковая машина для нарезки Ultrasonic GL-400 — промышленное решение для кондитерских цехов, работающих с замороженными десертами, чизкейками, пастилой и слоеными изделиями. Оборудование подходит для продукции высотой до 70 мм и температурой от -10°C до комнатной. Ключевые преимущества: бесконтактный рез без деформации, универсальность по консистенции, память программ, фотобарьерная безопасность и автоматическая очистка ножа.

Запросите коммерческое предложение с тестовой нарезкой ваших образцов. Инженеры подберут режимы реза под конкретные продукты. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru.
