Газовый термоусадочный пистолет SHRINK PRO 10: мощность 40–60 кВт, расход газа 2,8 кг/ч, регулировка давления до 3,5 бар
Для формирования термоусадочных мешков из рулонного полиэтиленового рукава с последующей усадкой на паллетах или крупногабаритных изделиях требуется инструмент, сочетающий достаточную тепловую мощность с безопасностью и удобством длительной работы. Газовый термоусадочный пистолет SHRINK PRO 10 — это ручное устройство, которое выполняет две функции: локальный нагрев для сварки и отрезки рукава, а также термоусадку готового упаковочного колпака. Инструмент работает на пропане, развивает мощность от 40 до 60 кВт и расходует не более 2,8 кг/ч газа.
Основное назначение — упаковка паллетированных грузов, изделий сложной конфигурации и крупногабаритной продукции в термоусадочную полиэтиленовую пленку. Благодаря возможности подключения съемных удлинителей сопла пистолет применим на складах, в цехах, на открытых погрузочных площадках.
Конструкция и принцип работы

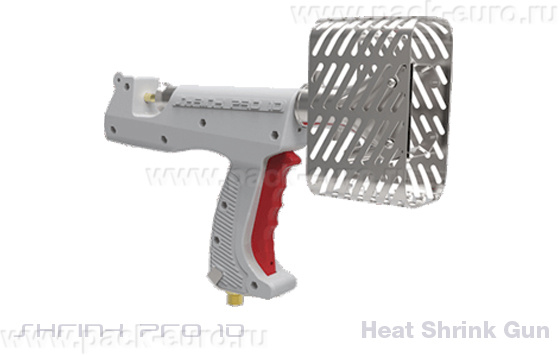

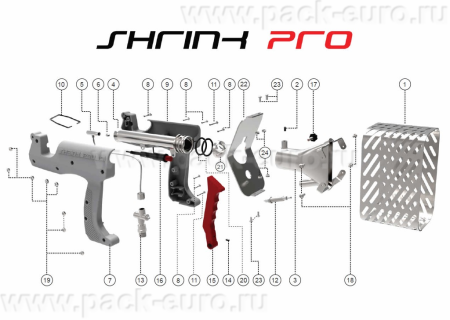

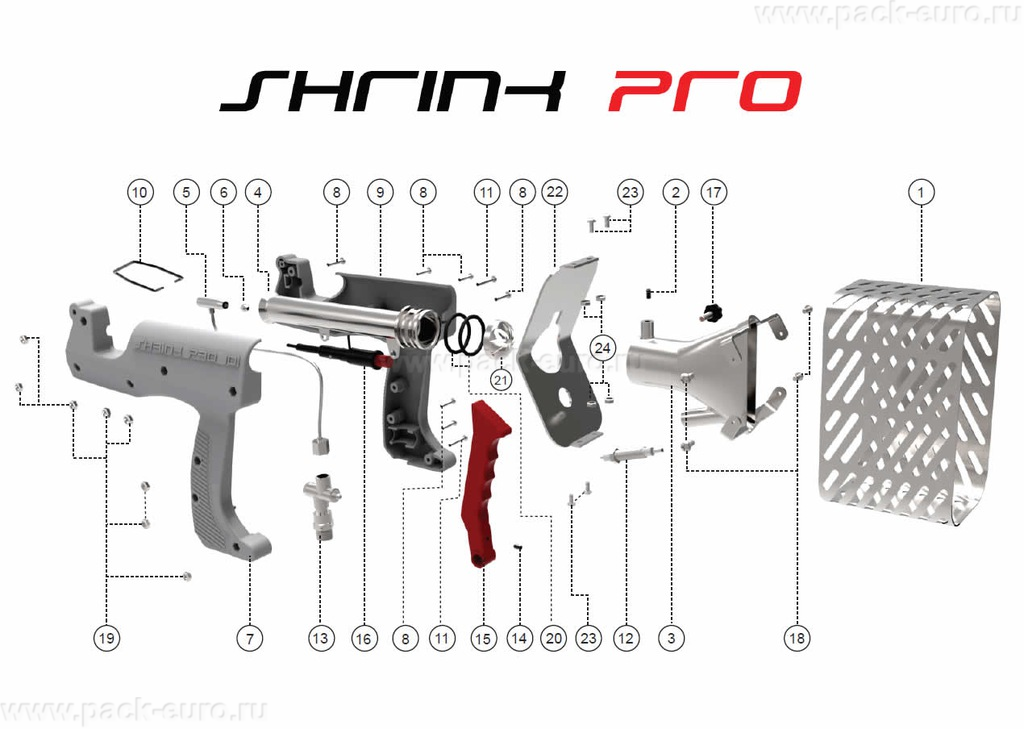

Инструмент выполнен в легком корпусе массой 1,19 кг при длине 350 мм и высоте 300 мм. Ширина сопла составляет 100 мм, что создает широкий тепловой факел для равномерного прогрева пленки на паллетах стандартных размеров. Корпус оснащен не нагревающимся в процессе работы кожухом, что позволяет оператору удерживать пистолет без термостойких перчаток.
Принцип работы: газ пропан из баллона через 8-метровый гибкий шланг поступает к регулировочному клапану на рукоятке. Оператор выставляет рабочее давление в диапазоне до 3,5 бар, что соответствует тепловой мощности 40–60 кВт. Пьезоэлектрический запал воспламеняет газовоздушную смесь. Поток горячего воздуха направляется на полиэтиленовую пленку, вызывая ее равномерную усадку. Расход газа фиксирован на уровне 2,8 кг/ч независимо от мощности, что достигается за счет стабилизации состава смеси в камере сгорания.
Наборное сопло позволяет использовать сменные удлинители, увеличивая рабочую зону до 1,5–2 метров. Это дает возможность упаковывать высокие штабеля без дополнительных подставок и обрабатывать труднодоступные участки крупных объектов.
Комплектация и области применения
SHRINK PRO 10 поставляется в пластиковом чемодане, который одновременно защищает инструмент при транспортировке и служит органайзером для аксессуаров. Базовая комплектация включает:
- термоусадочный пистолет с пьезорозжигом;
- 8-метровый гибкий газовый шланг с защитным оплетением от истирания;
- регулировочный клапан для подключения к баллону;
- запасной пьезоэлемент на случай выхода из строя основного;
- два гаечных ключа для монтажа штуцеров;
- термостойкие защитные перчатки и очки;
- силиконовую смазку для обслуживания подвижных соединений;
- руководство по эксплуатации.
Инструмент применяется в двух основных режимах. Первый — формирование мешков из рулонного ПЭ рукава: пистолетом оплавляют край рукава, создавая дно будущего мешка, затем отрезают и запаивают вторую сторону. Второй режим — термоусадка готового колпака на паллете или изделии сложной формы.
Как выбрать газовый термоусадочный пистолет: критерии для профессионала
Первый критерий — мощность и расход газа. У модели SHRINK PRO 10 мощность регулируется от 40 до 60 кВт при расходе 2,8 кг/ч. Этого достаточно для усадки ПЭ пленки толщиной 80–150 мкм на паллетах 1200×800 мм. Если большая часть работ приходится на тонкие пленки до 80 мкм, достаточно мощности 40 кВт. Для армированных и толстослойных пленок выбирайте верхнюю границу диапазона 60 кВт.
Второй параметр — безопасность и защита оператора. Модель оснащена системой автоматического прекращения подачи газа при обрыве шланга, утечке или падении давления. Кожух пистолета не нагревается даже при длительной работе на максимальной мощности, что исключает ожоги и снижает утомляемость. Защитные перчатки и очки уже входят в комплект поставки.
Третий критерий — возможность использования удлинителей. Стандартная длина сопла формирует тепловое пятно достаточное для обработки паллет высотой до 1,2 метра с земли. Для работы с высокими штабелями до 2,5 метров требуются дополнительные насадки-удлинители, которые заказываются отдельно. Уточняйте совместимость перед покупкой.
Четвертый параметр — простота обслуживания и замена расходных элементов. Запасной пьезоэлемент размещен в рукоятке и заменяется за 30 секунд без инструментов. Силиконовая смазка в комплекте позволяет обслуживать газовый клапан каждые 200 часов работы, продлевая ресурс уплотнителей.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
SHRINK PRO 10
|
|
Тип топлива
|
Пропан
|
|
Регулируемое давление газа
|
до 3,5 бар
|
|
Мощность
|
40 – 60 кВт
|
|
Расход газа
|
2,8 кг/ч
|
|
Масса инструмента
|
1,19 кг
|
|
Длина / Высота / Ширина сопла
|
350 / 300 / 100 мм
|
|
Длина шланга в комплекте
|
8 м
|
|
Не нагревающийся кожух
|
есть
|
|
Защита от утечки газа и обрыва шланга
|
автоматическая
|
|
Гарантия
|
12 месяцев
|
Преимущества оборудования
- Простота освоения и управления. Управление пистолетом сводится к подключению шланга к баллону, регулировке давления клапаном и нажатию кнопки пьезорозжига. Оператор без специальной подготовки осваивает инструмент за 15–20 минут. Никаких сложных настроек PLC или калибровки температуры.
- Не нагревающийся кожух. Внешняя поверхность корпуса остается холодной даже при непрерывной работе в течение часа. Это достигается за счет двухконтурной системы воздушного охлаждения. Оператор может перехватывать пистолет за кожух свободной рукой без риска ожога.
- Автоматическая система безопасности подачи газа. При обрыве шланга, падении давления в магистрали или утечке газа запорный клапан перекрывает магистраль за доли секунды. Исключены ситуации, когда инструмент продолжает гореть при падении или после отсоединения шланга.
- Экономичный расход газа 2,8 кг/ч. При мощности 60 кВт расход не превышает 2,8 кг пропана в час. Для сравнения: аналоги с мощностью 50–60 кВт расходуют 3,2–4,0 кг/ч. Экономия на каждом баллоне составляет 15–20% без потери производительности.
- Компактность и малая масса 1,19 кг. Пистолет легче большинства моделей аналогичного класса на 15–20%. Оператор не испытывает повышенной нагрузки на кисть и предплечье даже при сменной работе 6–8 часов. Возможность работы одной рукой позволяет второй рукой поправлять пленку или перемещаться вокруг паллеты.
- Универсальность сменных удлинителей сопла. С дополнительными насадками пистолет превращается в инструмент для упаковки высоких штабелей до 2,5 метров, труднодоступных зон крупногабаритного оборудования или глубоких ниш. Сопло снимается и устанавливается без инструмента за 10 секунд.
- Полная комплектация для начала работы. В чемодане уже есть 8-метровый шланг, регулировочный клапан, запасной пьезоэлемент, защитные перчатки и очки, силиконовая смазка и ключи. Покупателю остается приобрести пропановый баллон с редуктором — и инструмент готов к эксплуатации.
Формирование мешков из рулонного ПЭ рукава: технологический процесс
SHRINK PRO 10 успешно применяется в двухстадийной упаковке паллет. На первой стадии из рулонного полиэтиленового рукава формируется мешок нужной длины. Это происходит следующим образом:
- Оператор отматывает рукав из рулона на длину, на 30–40 см превышающую высоту паллеты.
- Пистолетом кратковременно нагревают край рукава на расстоянии 3–5 см от среза. При температуре 180–200 °С полиэтилен оплавляется и сваривается, формируя герметичное дно мешка.
- Полученный мешок надевают на паллету, после чего лишнюю пленку сверху срезают, а край оплавляют для герметизации.
На второй стадии готовый колпак обжигают пистолетом на мощности 50–60 кВт, перемещая сопло вдоль граней паллеты сверху вниз. Пленка равномерно усаживается, плотно облегая груз. Благодаря широкому тепловому факелу 100 мм оператор обрабатывает полосу пленки за одно движение.
Экономическая эффективность и окупаемость
Рассчитаем стоимость замены ручной упаковки паллет стрейч-пленкой на термоусадку с помощью SHRINK PRO 10. При ручной упаковке стрейчем расходуется 250–300 граммов пленки на паллету при стоимости 140 руб/кг. Затраты на материал на одну паллету: 0,3 кг × 140 руб = 42 руб. Время упаковки стрейчем — 6 минут на паллету. Стоимость часа оператора — 400 руб. Трудозатраты на одну паллету: 400 × 0,1 часа = 40 руб. Итого стоимость ручной упаковки стрейчем: 42 + 40 = 82 руб за паллету.
При термоусадке ПЭ колпаком, сформированным и усаженным пистолетом SHRINK PRO 10, стоимость материалов: ПЭ рукав толщиной 100 мкм стоит 22 руб/м. На паллету высотой 1,5 метра требуется 1,7 метра рукава с запасом на сварку дна и верхнего края. Затраты на пленку: 1,7 × 22 = 37,4 руб. Расход пропана на усадку одной паллеты при мощности 50 кВт — 0,2 кг при цене 45 руб/кг — 9 руб. Итого материалы: 37,4 + 9 = 46,4 руб.
Время усадки одной паллеты пистолетом: 2 минуты (сварка дна, надевание, обрезка, усадка). Трудозатраты при ставке 400 руб/час: 400 × 0,033 часа = 13,3 руб. Итого стоимость термоусадочной упаковки паллеты: 46,4 + 13,3 = 59,7 руб. Экономия на одной паллете: 82 — 59,7 = 22,3 руб.
При объеме 100 паллет в смену экономия на материале и труде: 100 × 22,3 = 2230 руб за смену. При 22 рабочих днях — 49 060 руб в месяц. Окупаемость газового термоусадочного пистолета SHRINK PRO 10 с учетом покупки газового баллона и редуктора составляет от 1 до 3 месяцев в зависимости от интенсивности использования.
Расчет носит информационный характер. Актуальная стоимость газового термоусадочного пистолета SHRINK PRO 10 указана на сайте компании Европактрейд. Точные сроки окупаемости зависят от объема паллетирования, стоимости расходных материалов в вашем регионе и текущего метода упаковки.
Вывод: газовый термоусадочный пистолет SHRINK PRO 10 предназначен для складов, производственных цехов и распределительных центров с объемом паллетирования от 50 единиц в смену. Главные преимущества — мощность 60 кВт, расход газа 2,8 кг/ч, не нагревающийся кожух, полная комплектация защитными средствами и возможность формирования мешков из рулонного рукава. Компания Европактрейд поставляет оборудование с гарантией 12 месяцев и предлагает дополнительные насадки-удлинители для работы с высокими штабелями.
