Газовый термоусадочный пистолет RIPACK 3000: мощность 45–76 кВт, усадка европаллеты за 50 секунд – 2,5 минуты

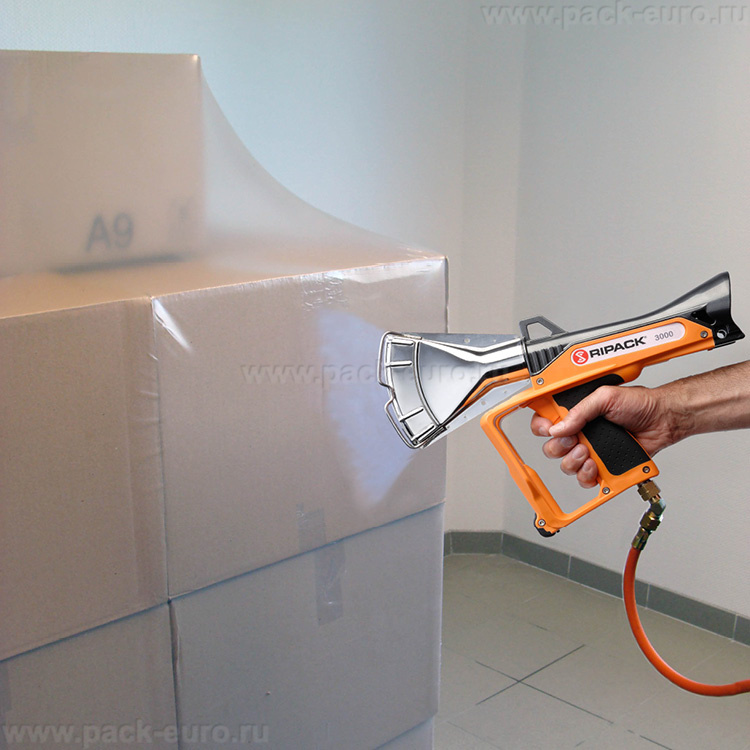

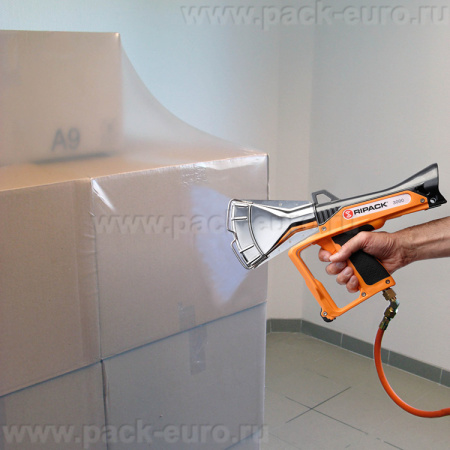

Для упаковки паллетированных грузов, крупногабаритной техники и строительных конструкций в термоусадочную пленку электрические пистолеты и камерные машины неэффективны — либо не хватает мощности, либо габариты объекта превышают рабочую зону. Газовый термоусадочный пистолет RIPACK 3000 — профессиональный ручной инструмент французского производства, генерирующий тепловую мощность от 45 до 76 кВт. Этого достаточно для усадки стандартного европаллета 1200×800×1000 мм за 50 секунд при работе с тонкой пленкой и до 2,5 минут — с армированной толстослойной.

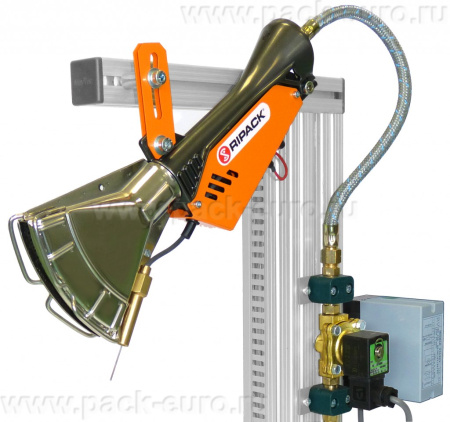

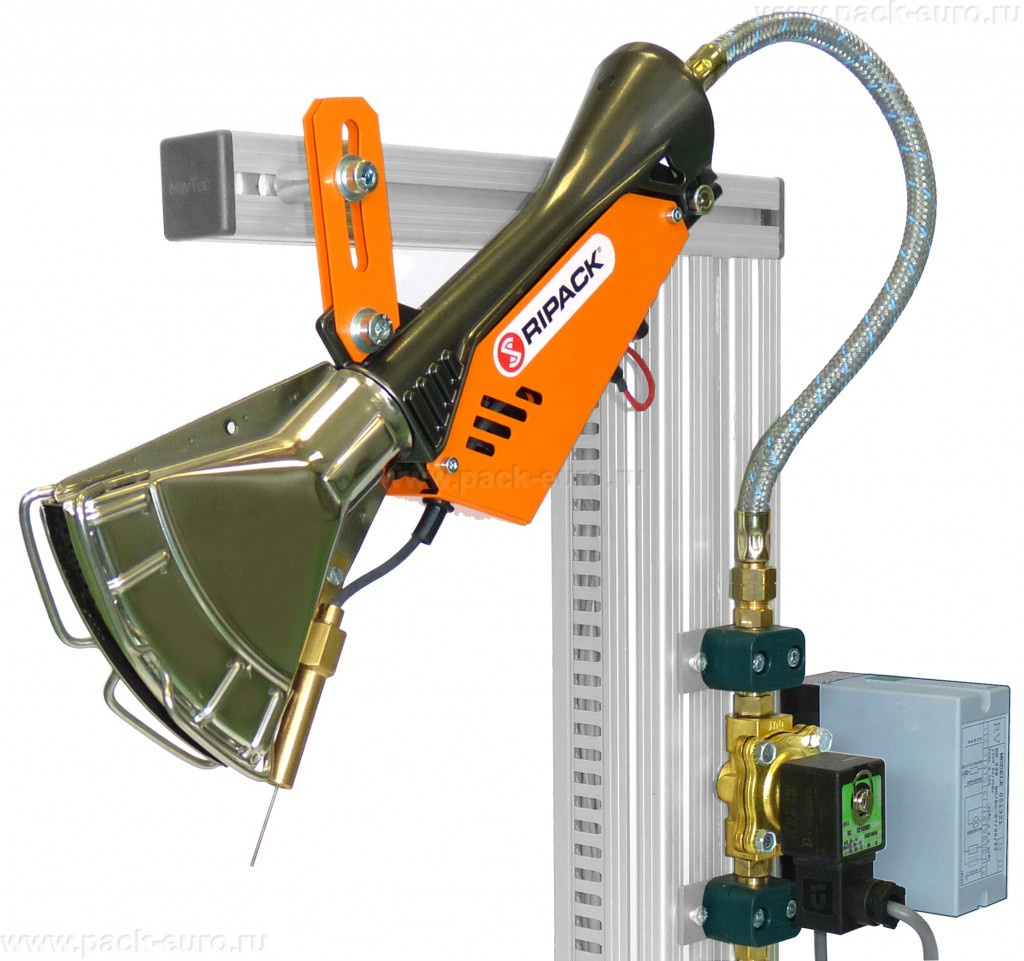

Области применения: упаковка газобетонных блоков перед транспортировкой, консервация техники и строительных конструкций, термоусадка грузов неправильной формы на складах и в логистических центрах. Инструмент работает на пропане от переносного баллона или централизованной газовой магистрали.
Конструкция и принцип работы

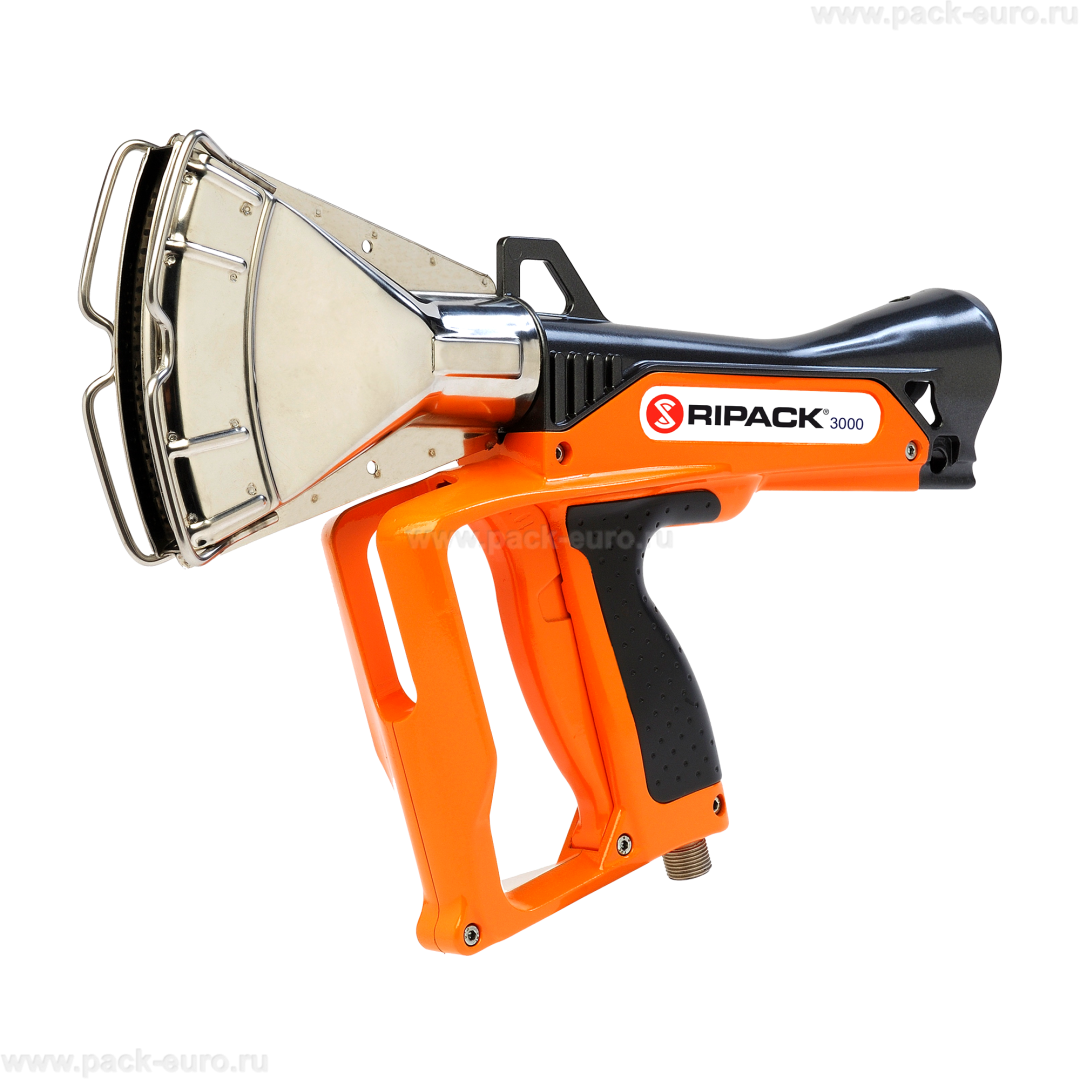

Корпус пистолета выполнен из литого под давлением алюминия, сопло — из нержавеющей стали. Длина инструмента составляет 375 мм, высота 262 мм, вес нетто — 1220 граммов. Такая масса позволяет работать одной рукой без дополнительной подвески, хотя при длительных циклах усадки рекомендуется использовать тележку для баллона с креплением для пистолета.
Принцип работы: пропан из баллона через регулятор давления и шланг длиной 8 метров поступает в камеру смешения. Пьезоэлектрический запал воспламеняет смесь. Выходящий из сопла высокотемпературный поток воздуха направляется на термоусадочную пленку. Расход газа регулируется в диапазоне от 2,9 до 5,2 кг/ч, что соответствует тепловой мощности от 45 до 76 кВт. Забор воздуха составляет от 39 до 70 м³/ч, создавая интенсивный воздушный поток для равномерного прогрева пленки на больших площадях.

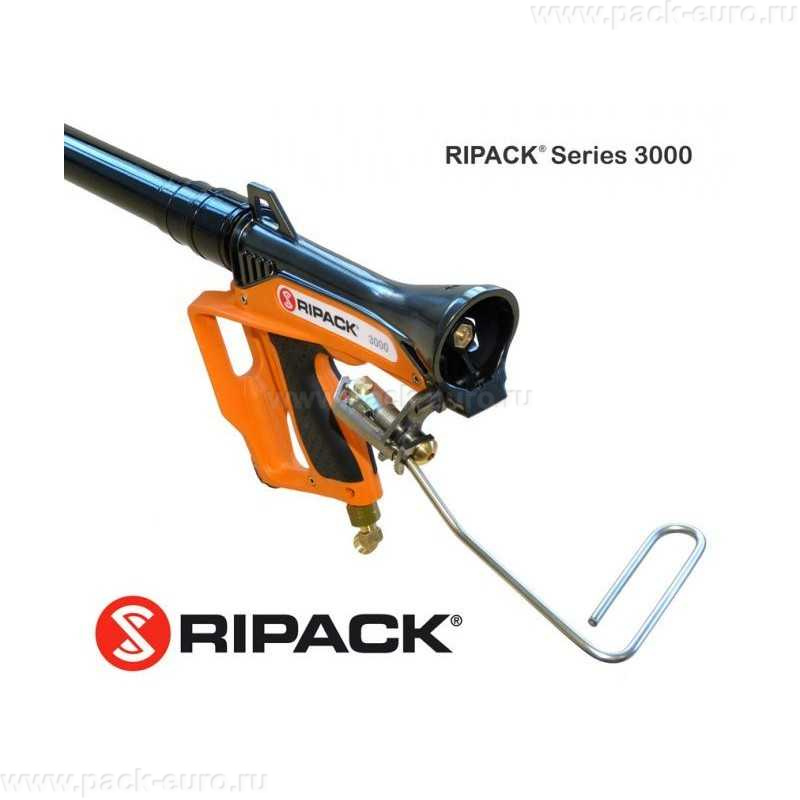

Насадка сопла может быть удлинена с помощью съемных насадок до 2 метров. Это позволяет упаковывать высокие штабеля или работать с труднодоступными участками крупногабаритного оборудования без использования стремянок и вышек.
Системы безопасности: холодное сопло и клапан защиты
Инструмент спроектирован с приоритетом безопасности оператора. Первая система — «холодное сопло». Внешняя поверхность сопла не нагревается даже при длительной работе на максимальной мощности. Температура внешней стенки не превышает 50–60 °С, что позволяет регулировать направление потока рукой без термостойких перчаток. Это достигается за счет двухслойной конструкции и воздушного зазора между внутренним пламенным каналом и внешним кожухом.
Вторая система — клапан безопасности Securipack, устанавливаемый в месте крепления шланга к баллону. Клапан автоматически перекрывает подачу газа в трех случаях: при падении давления в системе ниже установленного порога, при обрыве шланга или при обнаружении утечки газа. Время срабатывания клапана не превышает 0,5 секунды.
Третья система — курковый механизм ручного действия. Подача газа осуществляется только при нажатии на курок в рукоятке. При ослаблении хвата или падении пистолета подача газа мгновенно прекращается. Это исключает случайное воспламенение, работу инструмента в горизонтальном положении и нагрев окружающих предметов при падении.
Содержание угарного газа в выхлопе составляет от 0,0052% до 0,0021% в зависимости от режима работы, углекислого газа — от 2,81% до 4%. Уровень шума не превышает 85 дБА, что соответствует нормам для промышленных помещений без обязательного использования шумозащитных наушников.
Как выбрать газовый термоусадочный пистолет: критерии для профессионала
Первый критерий — тепловая мощность. Для усадки тонких пленок толщиной 50–80 мкм на паллетах стандартного размера достаточно 45–50 кВт. Для толстослойных армированных пленок толщиной 150–200 мкм или для работы в условиях низких температур воздуха (ниже +5 °С) требуется мощность 70–76 кВт. Модель RIPACK 3000 перекрывает весь диапазон регулировкой расхода газа.
Второй параметр — длина шланга и возможность удлинения сопла. Штатный шланг 8 метров позволяет укладывать паллеты по периметру без перестановки баллона. Для работы с высокими штабелями от 2 метров или при упаковке стационарных конструкций используются удлинительные насадки на сопло до 2 метров. Без насадок максимальное расстояние от оператора до зоны усадки ограничено длиной руки — около 80 см.
Третий критерий — время усадки одной паллеты. При производительности 50 секунд на европаллет с тонкой пленкой и 2,5 минуты — с толстой. Рассчитайте потребность в упаковке за смену. При 100 паллетах в смену чистое время усадки составит от 1,5 до 4 часов. Остальное время — перемещение между паллетами, замена пленки, переустановка баллона.
Четвертый критерий — наличие систем безопасности и эргономика. «Холодное сопло» обязательно для комфортной работы без термостойких перчаток. Поворотный упор для руки облегчает работу с длинными насадками массой до 2 кг. Широкая петля для крепления на тележке с баллоном разгружает руку при длительных циклах.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
RIPACK 3000
|
|
Регулируемая мощность
|
45 – 76 кВт
|
|
Расход газа
|
2,9 – 5,2 кг/ч
|
|
Рабочее давление
|
1,5 – 3,5 бар
|
|
Забор воздуха
|
39 – 70 м³/ч
|
|
Содержание CO в выхлопе
|
0,0021 – 0,0052%
|
|
Содержание CO₂ в выхлопе
|
2,81 – 4%
|
|
Уровень шума
|
менее 85 дБА
|
|
Длина / Высота
|
375 / 262 мм
|
|
Вес нетто
|
1220 грамм
|
|
Тип газа
|
Пропан
|
|
Длина шланга в комплекте
|
8 метров
|
|
Максимальная длина сопла с насадками
|
до 2 метров
|
Преимущества оборудования
- Усадка европаллеты за 50 секунд – 2,5 минуты. При мощности 76 кВт тонкая пленка толщиной 50–80 мкм усаживается за 50 секунд. Толстослойная армированная пленка до 200 мкм требует до 2,5 минут. Это в 2–3 раза быстрее, чем у электрических тепловых пушек мощностью 15–20 кВт.
- Корпус из литого под давлением алюминия и сопло из нержавеющей стали. Алюминиевый корпус отводит избыточное тепло от газового тракта, предотвращая перегрев рукоятки. Нержавеющее сопло устойчиво к коррозии и термическим циклам — ресурс сопла превышает 5000 часов работы.
- Съемные насадки для удлинения сопла до 2 метров. В стандартной комплектации поставляется базовое сопло. Дополнительные насадки позволяют упаковывать высокие штабеля до 3 метров без стремянки, а также обжигать труднодоступные места на крупногабаритном оборудовании при консервации.
- Мгновенная замена пьезоэлемента без инструментов. Запасной запал находится внутри рукоятки. Чтобы заменить вышедший из строя пьезоэлемент, достаточно откинуть курок и извлечь запал рукой. Время замены — 30 секунд без остановки работы бригады.
- Чемодан-подставка, выдерживающий 120 кг. Поставляемый кейс служит не только для транспортировки, но и как подножка при упаковке высоких грузов. Высота подставки — 25 см, что позволяет оператору работать с паллетами высотой до 1,8 метра без дополнительных приспособлений.
- Поворотный упор для руки при работе с удлинительными насадками. Длинные насадки смещают центр тяжести инструмента вперед. Поворотный упор перераспределяет нагрузку на предплечье, снижая утомляемость. После работы упор складывается заподлицо с корпусом.
- Расход пропана снижен на 10% по сравнению с аналогами. При той же тепловой мощности RIPACK 3000 потребляет 2,9–5,2 кг/ч против 3,2–5,8 кг/ч у конкурирующих моделей. Экономия на одном пистолете при 8-часовой смене составляет до 3 кг пропана, или 135 руб в смену.
Безопасность: три уровня защиты оператора
Газовый термоусадочный пистолет RIPACK 3000 оснащен комплексной системой безопасности, не имеющей аналогов в своем классе:
- Холодное сопло. Двухслойная конструкция сопла с воздушным зазором обеспечивает температуру внешней стенки не выше 60 °С даже при работе на максимальной мощности. Оператор регулирует направление теплового потока голыми руками, не рискуя получить ожог. Это особенно важно при частой смене положения пистолета при обходе паллеты по периметру.
- Клапан безопасности Securipack. Устанавливается на линии подачи газа между шлангом и баллоном. Срабатывает при трех условиях: падение давления ниже 1,2 бар (истощение баллона), обрыв шланга или утечка газа более 5% от номинального расхода. Время перекрытия — менее 0,5 секунды.
- Курковый механизм ручного действия. Газ поступает в камеру смешения только при нажатом курке. Усилие нажатия — 1,2 кг. При случайном падении или ослаблении хвата курок возвращается в нейтральное положение, подача газа прекращается. Это исключает работу пистолета в горизонтальном положении и нагрев пола или окружающих предметов.
Экономическая эффективность и окупаемость
Рассчитаем замену электрической тепловой пушки мощностью 20 кВт на газовый пистолет RIPACK 3000 при объеме упаковки 50 европаллет в смену. Время усадки одной паллеты электрической пушкой — 6 минут при тарифе 7 руб/кВт·ч. Затраты на электроэнергию в час: 20 кВт × 7 руб = 140 руб/час. Время усадки 50 паллет: 50 × 6 мин / 60 = 5 часов. Затраты на электроэнергию на 50 паллет: 140 руб × 5 ч = 700 руб.
На газовом пистолете RIPACK 3000 время усадки одной паллеты — 1 минута 40 секунд при среднем расходе газа 4 кг/ч. Время усадки 50 паллет: 50 × 1,67 мин / 60 = 1,39 часа. Расход газа: 4 кг/ч × 1,39 ч = 5,56 кг. При цене пропана 45 руб/кг затраты: 5,56 × 45 = 250 руб. Экономия на энергоносителе на 50 паллетах: 700 — 250 = 450 руб за смену. При 22 рабочих днях — 9900 руб в месяц.
Дополнительная экономия — снижение трудозатрат. При усадке электрической пушкой оператор тратит 6 минут на паллету, при газовом пистолете — 1 минуту 40 секунд. Экономия времени на 50 паллетах: 50 × (6 — 1,67) = 216,5 минуты, или 3,6 часа. При ставке оператора 400 руб/час экономия на оплате труда: 400 × 3,6 = 1440 руб за смену, или 31 680 руб в месяц.
Общая экономия при использовании газового пистолета RIPACK 3000 вместо электрической пушки на 50 паллетах в смену составляет: 450 руб (энергия) + 1440 руб (трудозатраты) = 1890 руб за смену, 41 580 руб в месяц. Окупаемость инструмента с учетом покупки газового баллона и редуктора составляет от 2 до 4 месяцев в зависимости от интенсивности использования.
Расчет носит информационный характер. Актуальная стоимость газового термоусадочного пистолета RIPACK 3000 указана на сайте компании Европактрейд. Точные сроки окупаемости зависят от объема паллетирования, тарифов на электроэнергию и пропана в вашем регионе.
Вывод: газовый термоусадочный пистолет RIPACK 3000 предназначен для складов, производственных цехов и логистических центров с объемом паллетирования от 30 единиц в смену. Главные преимущества — мощность до 76 кВт, усадка европаллеты за 50 секунд, холодное сопло и клапан безопасности. Компания Европактрейд поставляет оборудование с гарантией и предлагает комплекты: пистолет + тележка для баллона + сменные насадки под ваши задачи.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы паллетирования.
