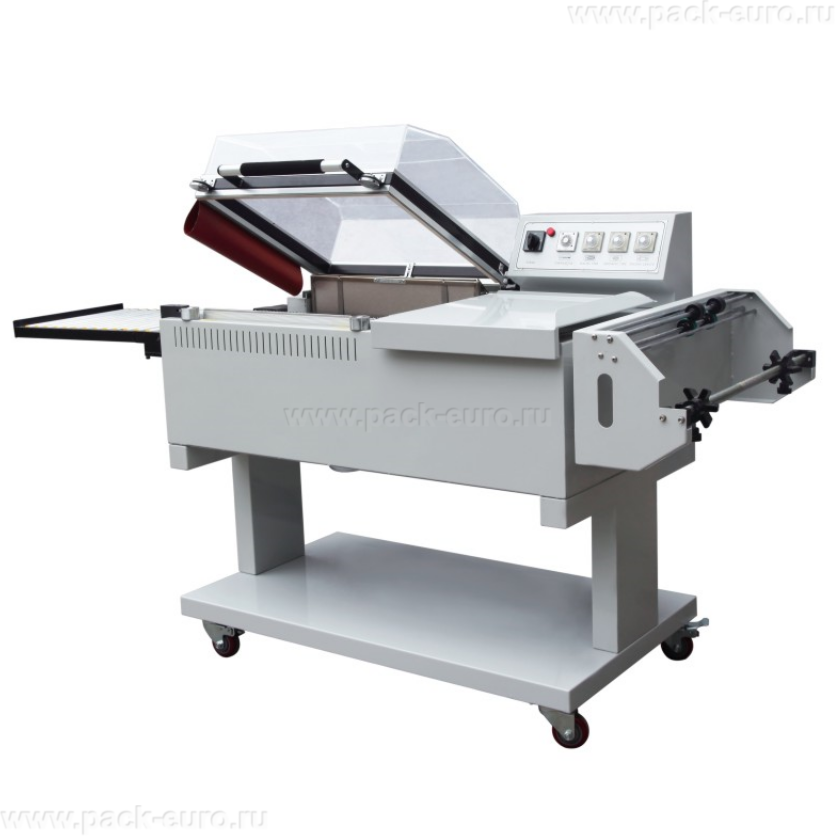

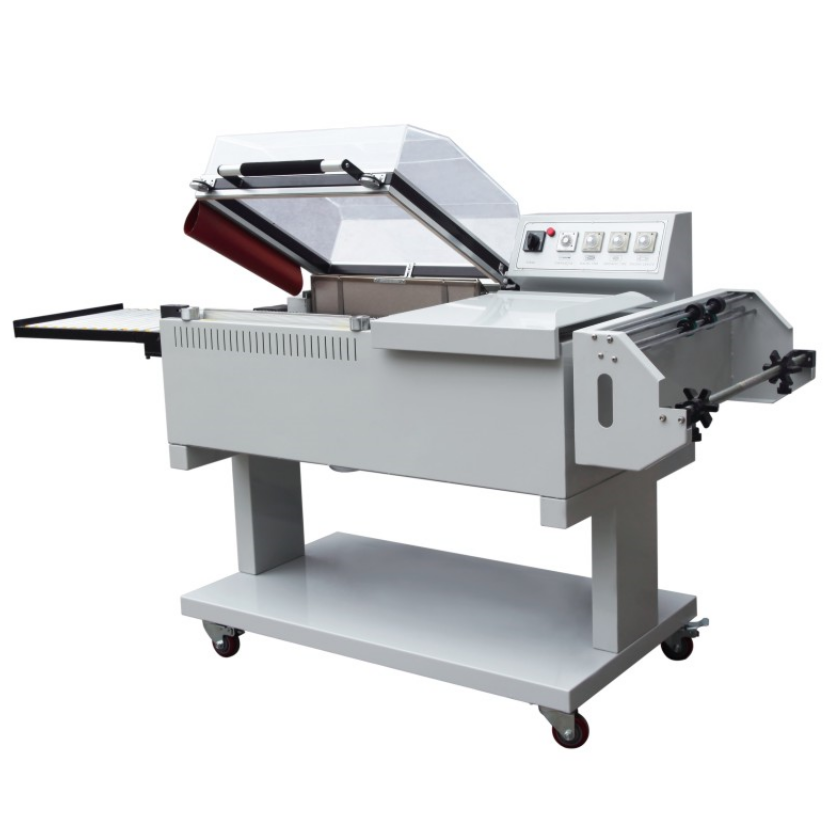

Термоусадочная упаковочная машина BSF-5540A: полуавтомат с конвейерной выгрузкой
Термоусадочная упаковочная машина BSF-5540A — это модификация базовой модели BSF-5540, оснащенная регулируемым конвейером для автоматического отвода упакованной продукции. Аппарат выполняет полный цикл упаковки в термоусадочную пленку: L-образную запайку, отрезку излишков и термоусадку. Ключевые козыри модели: автоматическая выгрузка на конвейере, рабочая плоскость 550×400 мм, нихромовый нож с антипригарным покрытием, прозрачная термостойкая крышка, регулируемый держатель пленки и механизм перфорации для удаления воздуха.
Важное уточнение: BSF-5540A — это полуавтомат, а не автомат. Подача продукта и запуск цикла выполняются оператором вручную. Автоматизирована только выгрузка: после завершения усадки стол наклоняется или конвейер выталкивает готовую упаковку. Полностью автоматическая линия требует отдельного конвейерного запайщика (например, BSF-5640LG) и проходного термотуннеля.
Устройство и принцип работы
Аппарат BSF-5540A состоит из L-образного запайщика, термокамеры и выгрузного конвейера. Оператор вручную помещает продукт на рабочий стол, предварительно завернув его в рукав термоусадочной пленки, либо использует регулируемый держатель рулона. При опускании прозрачной крышки происходит L-образная запайка (размер 550×400 мм) и отрезка излишков нихромовым ножом. Затем включаются ТЭНы мощностью 4200 Вт, и горячий воздух равномерно усаживает пленку по форме товара. Механизм перфорации прокалывает пленку для выхода воздуха. После завершения цикла конвейер автоматически выводит упакованный продукт из рабочей зоны. Полный цикл занимает 8-15 секунд. Аппарат оснащен колесами для перемещения и фиксаторами.
Комплектация и материалы
В базовую комплектацию входят: L-образная сварочная рама с нихромовым ножом (размер запайки 550×400 мм), термокамера с ТЭНами мощностью 4200 Вт, выгрузной регулируемый конвейер (транспортерная лента), прозрачная крышка из термостойкого пластика, регулируемый держатель пленки, механизм прокалывания пленки (перфоратор), выдвижной рабочий стол, контрольная панель с регуляторами температуры и времени. Корпус выполнен из металла с порошковым покрытием. Аппарат установлен на четыре колеса с фиксаторами. Габариты в упаковке — 1400×870×780 мм, вес брутто — 192 кг.
Как выбрать термоусадочную машину BSF-5540A: 4 критерия
Критерий 1: соответствие размеров товара. Максимальные габариты упаковываемого продукта рассчитываются по формуле Ш + В < 500 мм, при этом Ш < 380 мм, Д < 500 мм, В < 100 мм. Например, коробка с косметикой шириной 300 мм и высотой 80 мм проходит (сумма 380 мм). Упаковка электроники шириной 350 мм и высотой 90 мм также проходит (сумма 440 мм). Продукт шириной 370 мм и высотой 95 мм не пройдет (сумма 465 мм), но ширина 370 мм допустима, если сумма не превышает 500 мм.
Критерий 2: тип пленки. Машина работает с термоусадочными пленками ПОФ толщиной 12-15 мкм и ПВХ толщиной 15-20 мкм. ПОФ (полиолефин) не имеет запаха и предпочтителен для пищевых продуктов. ПВХ дешевле на 20-30%, но требует вытяжки. В отличие от BSF-7060, эта модель поддерживает оба типа пленки.
Критерий 3: производительность с конвейерной выгрузкой. Расчетная производительность — 300-500 штук в час (5-8 штук в минуту). Конвейерная выгрузка ускоряет работу на 20-30% по сравнению с базовой BSF-5540, так как оператору не нужно вручную доставать готовый продукт и убирать его со стола. При упаковке 400 штук в час экономия времени оператора — 10-15 минут в час.
Критерий 4: мощность и время выхода на режим. Мощность 4200 Вт — среднее значение в линейке BSF (BSF-4030 — 2500 Вт, BSF-7060 — 4800 Вт). Выход на рабочую температуру занимает 4 минуты. Этого достаточно для упаковки продукции размером до 500×400×100 мм. Для более крупных товаров потребуется более мощная модель.
Технические характеристики BSF-5540A
|
Параметр
|
Значение
|
Единица измерения
|
|
Напряжение питания
|
220
|
В
|
|
Мощность
|
4200
|
Вт
|
|
Размер запайки и обрезки
|
550×400
|
мм
|
|
Расчетная производительность
|
300-500
|
шт/час
|
|
Максимальная длина продукта
|
500
|
мм
|
|
Максимальная ширина продукта
|
380
|
мм
|
|
Максимальная высота продукта
|
100
|
мм
|
|
Ширина + высота ≤
|
500
|
мм
|
|
Тип пленки
|
ПОФ 12-15 / ПВХ 15-20
|
мкм
|
|
Вес брутто
|
192
|
кг
|
|
Габариты в упаковке (Д×Ш×В)
|
1400×870×780
|
мм
|
|
Цена
|
174 355
|
руб.
|
Преимущества оборудования
- Регулируемый конвейер для автоматического отвода упаковки. После завершения цикла транспортерная лента автоматически выводит готовый продукт из рабочей зоны. Оператор не тратит время на извлечение упаковки — сразу загружает следующий товар. Скорость конвейера регулируется, ширина транспортерной ленты настраивается под размер продукции. По сравнению с базовой BSF-5540 производительность повышается на 20-30%.
- Рабочая плоскость 550×400 мм. Оптимальный размер для большинства потребительских товаров: упаковки с косметикой, коробки с медикаментами, блистеры с электроникой, кондитерские изделия. Площадь достаточно большая, чтобы упаковывать несколько мелких товаров за один цикл (например, 6 коробок конфет на поддоне).
- Прозрачная крышка из термостойкого материала. Вы видите момент завершения усадки и можете остановить цикл раньше таймера, если пленка уже села. Это предотвращает перегрев продукции. Крышка не мутнеет и не деформируется при нагреве до 200°C.
- Нихромовый нож с антипригарным покрытием. Нихромовый сплав выдерживает 15 000 циклов запайки без обрыва. Специальное покрытие исключает налипание расплавленной пленки на нож. Нож выполняет L-образную запайку и отрезку излишков за одно движение.
- Регулируемый держатель пленки. Вы перемещаете рулонодержатель влево-вправо, подстраивая ширину подачи пленки под размер продукта. При упаковке узких товаров держатель сужается — пленка не провисает. При упаковке широких товаров держатель расширяется. Это сокращает расход пленки на 15-20%.
- Устройство прокалывания пленки (перфоратор). Механизм делает микроотверстия в пленке перед усадкой. Воздух из подпленочного пространства выходит, а не создает пузыри. Для упаковки пластиковых контейнеров, блистеров и гладких товаров перфорация обязательна — брак снижается с 15% до 1%.
- Встроенные колеса с фиксаторами. Четыре колеса позволяют перемещать аппарат весом 192 кг по цеху без погрузчика. Фиксаторы блокируют колеса во время работы, исключая самопроизвольное движение.
- Низкое энергопотребление для своей мощности. При мощности 4200 Вт аппарат потребляет электроэнергию только в момент нагрева (первые 4 минуты) и в циклах усадки (8-15 секунд на изделие). В режиме ожидания поддержание температуры требует 300-500 Вт. При упаковке 500 штук в час фактический расход — 2,5-3 кВт/час.
Конвейерная выгрузка vs ручная выгрузка: сравнение производительности
Базовые колпаковые машины (BSF-4030, BSF-5540) не имеют конвейера. После завершения цикла оператор должен вручную открыть крышку, подождать 1-2 секунды (чтобы не обжечься паром), затем достать готовую упаковку и убрать ее со стола. На эти операции уходит 3-5 секунд на каждый цикл. При 400 циклах в час это 20-33 минуты чистого времени, когда оператор не загружает новый товар.
BSF-5540A с конвейерной выгрузкой решает эту проблему. После завершения усадки крышка автоматически приподнимается (или оператор поднимает ее вручную), и конвейер выталкивает готовую упаковку за 1 секунду. Оператор не тратит время на извлечение — сразу загружает следующий товар. Конвейер можно направить на накопительный стол или в тару для готовой продукции.
Реальная прибавка производительности: без конвейера — 350-400 упаковок в час при среднем цикле 10 секунд плюс 4 секунды на извлечение (14 секунд на изделие). С конвейером — 450-500 упаковок в час (10 секунд цикл плюс 1 секунда выгрузка = 11 секунд на изделие). При 8-часовой смене разница — 600-800 упаковок. При стоимости упаковки одного изделия 3 рубля дополнительная экономия в смену — 1800-2400 рублей.
Экономическая эффективность и окупаемость
Рассчитаем окупаемость для упаковки 3000 изделий в смену. Цена аппарата BSF-5540A — 174 355 рублей. Сравниваем с базовой BSF-5540 без конвейера (цена около 150 000 рублей). Разница в цене — 24 355 рублей.
Производительность BSF-5540A с конвейером — 500 упаковок в час при максимальной загрузке. BSF-5540 без конвейера — 400 упаковок в час (из-за времени на извлечение). За 8-часовую смену: с конвейером — 4000 упаковок (при 100% загрузке), без конвейера — 3200 упаковок. Разница — 800 упаковок в смену.
При стоимости упаковки одного изделия силами оператора 3 рубля (зарплата плюс накладные) дополнительная прибыль в смену — 800 * 3 = 2400 рублей. За 22 смены — 52 800 рублей. Окупаемость конвейерной системы: 24 355 / (52 800 / 1,5) ≈ 0,7 месяца, то есть 15-16 рабочих дней.
Сравнение с ручной упаковкой (без машины): ручная упаковка одного товара занимает 30 секунд (запайка отдельным аппаратом 5 сек, усадка феном 25 сек). За смену — 960 штук. На BSF-5540A — 4000 штук. Разница — 3040 штук в смену. При 3 рублях за штуку экономия в смену — 9120 рублей, за месяц — 200 640 рублей. Окупаемость BSF-5540A: 174 355 / 200 640 = 0,87 месяца (около 19 рабочих дней). Данные приблизительные, зависят от типа продукции и организации труда.
Итог: термоусадочная упаковочная машина BSF-5540A — оптимальный выбор для производств с объемом упаковки 2000-5000 штук в смену, где важна каждая секунда рабочего времени оператора. Конвейерная выгрузка ускоряет цикл на 20-30% по сравнению с базовыми моделями. Поддерживает оба типа пленки (ПОФ и ПВХ). Компания «Европактрейд» поставляет модель с гарантией завода-изготовителя. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru для консультации по выбору пленки и расчета окупаемости под ваши задачи.
