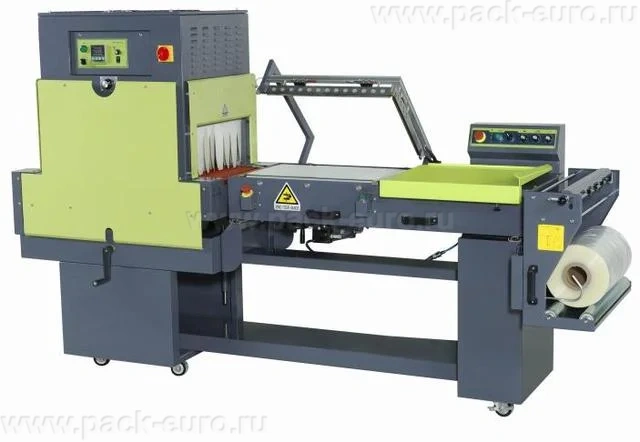

Термоусадочная машина туннельного типа EKL-455PT EXTEND: L-обрезчик 400×550 мм, мощность 9,0 кВт, производительность до 900 уп/час
Для предприятий, которым требуется полуавтоматическая линия, объединяющая пневматический L-образный обрезчик и термоусадочный тоннель, оптимальным решением становится компактная машина туннельного типа. Термоусадочная машина туннельного типа EKL-455PT EXTEND оснащена пневматическим L-образным обрезчиком с размером сварочной зоны 400×550 мм и термоусадочным тоннелем с входным окном 400×200 мм. Производительность достигает 900 упаковок в час при мощности 9,0 кВт.
Оборудование предназначено для упаковки продукции в полиолефиновую (ПОФ) и поливинилхлоридную (ПВХ) пленку на предприятиях пищевой промышленности, фармацевтики, косметического производства, полиграфии и других отраслей. Модель оснащена конвейерами, регулируемым рабочим столом и электронным контролем всех функций.
Конструкция и принцип работы
Машина представляет собой единую линию, состоящую из трех основных узлов: входной конвейер, пневматический L-образный обрезчик с фиксацией сварочных планок магнитами, термоусадочный тоннель и выходной конвейер. Высота рабочего стола составляет 900 мм и регулируется под рост оператора и технологическую линию.
Принцип работы: оператор укладывает продукт на входной конвейер, предварительно обернув его пленкой. Пневматический L-образный обрезчик приводится в действие. Сварочные планки сваривают и обрезают пленку по переднему и правому краю. Левый и задний края формируются из сгиба рукавной пленки. Фиксация сварочных планок осуществляется с помощью магнитов, что обеспечивает плотный прижим и равномерный шов. Планки закрываются вручную и открываются автоматически после завершения цикла сварки. Затем продукт автоматически перемещается через конвейер в термоусадочный тоннель, где пленка усаживается под воздействием горячего воздуха. На выходе из тоннеля готовая упаковка поступает на приемный конвейер.
Максимальная высота упаковки составляет 150 мм. Размер входа в термотуннель — 400×200 мм, что позволяет упаковывать продукцию высотой до 150 мм с запасом 50 мм. Максимальный размер пленки — 600 мм по ширине рукава и 300 мм диаметр рулона.
Электронный контроль и настройки
Модель EKL-455PT EXTEND оснащена электронной системой управления, позволяющей точно настраивать все параметры упаковочного процесса:
- Регулировка длительности сварки. Оператор устанавливает время нагрева сварочных планок в зависимости от типа и толщины пленки. Для тонкой ПОФ пленки достаточно 0,5–0,8 секунды, для плотной ПВХ — 1,0–1,5 секунды.
- Регулировка температуры термоусадки. Температура в тоннеле настраивается в зависимости от типа пленки. Рекомендуемый диапазон: для ПОФ — 150–170 °С, для ПВХ — 130–150 °С.
- Регулировка длительности термоусадки. Время нахождения упаковки в тоннеле регулируется изменением скорости конвейеров. Для полной усадки требуется от 4 до 8 секунд.
- Регулировка скорости движения конвейеров. Скорость входного, промежуточного и выходного конвейеров синхронизирована и регулируется бесступенчато. Это позволяет адаптировать линию под разную производительность и типы продукции.
Электронная система обеспечивает стабильность параметров от цикла к циклу, исключая влияние человеческого фактора на качество упаковки.
Как выбрать термоусадочную машину туннельного типа: критерии для профессионала
Первый критерий — размер L-образного обрезчика. У модели EKL-455PT размер сварочной зоны составляет 400×550 мм. Длина 550 мм позволяет упаковывать длинные изделия, например, батоны колбасы, строительные профили, длинные коробки. Ширина 400 мм ограничивает максимальную ширину упаковки до 350–370 мм с учетом запаса на швы.
Второй параметр — максимальная высота упаковки и размер входа в тоннель. Высота упаковки ограничена 150 мм. Размер входа в тоннель — 400×200 мм, то есть запас по высоте составляет 50 мм. Этого достаточно для свободного прохода упаковки без касания стенок тоннеля. Для продукции выше 150 мм требуются машины с большей высотой тоннеля.
Третий критерий — тип привода L-образного обрезчика. Пневматический привод обеспечивает стабильное усилие сжатия сварочных планок, независимо от усталости оператора. В отличие от ручных машин, где качество шва зависит от физической силы оператора, пневматический привод гарантирует одинаковое усилие на каждом цикле.
Четвертый параметр — производительность. До 900 упаковок в час — это 15 упаковок в минуту. Фактическая производительность зависит от размера продукции и скорости оператора. При упаковке мелких изделий (например, коробок 100×100×50 мм) реальная производительность приближается к максимальной. При упаковке крупных изделий производительность снижается.
Пятый критерий — фиксация сварочных планок магнитами. Магнитная фиксация обеспечивает более равномерное распределение давления по всей длине сварочной планки по сравнению с механическими защелками. Это особенно важно при упаковке длинных изделий, где перекос планки может привести к непропаю на одном из краев.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
EKL-455PT EXTEND
|
|
Применяемая пленка
|
ПОФ, ПВХ
|
|
Размер L-образного обрезчика Ш×Д
|
400 × 550 мм
|
|
Привод L-образного обрезчика
|
пневматический
|
|
Максимальная высота упаковки
|
150 мм
|
|
Размер входа в термотуннель Ш×В
|
400 × 200 мм
|
|
Максимальный размер пленки Ш × диаметр
|
600 × Ø300 мм
|
|
Производительность
|
до 900 уп/час
|
|
Максимальная потребляемая мощность
|
9,0 кВт
|
|
Высота рабочего стола
|
900 мм (регулируемая)
|
|
Фиксация сварочных планок
|
магнитная
|
|
Управление
|
электронное
|
Преимущества оборудования
- Пневматический привод L-образного обрезчика. Стабильное усилие сжатия сварочных планок на каждом цикле гарантирует одинаковое качество шва независимо от оператора. В отличие от ручных машин, здесь нет риска недопоя из-за недостаточной физической силы или усталости. Пневматика также снижает нагрузку на оператора, позволяя работать без перерывов в течение всей смены.
- Фиксация сварочных планок с помощью магнитов. Магнитная система обеспечивает равномерное распределение давления по всей длине сварочной планки — 550 мм. В механических системах часто происходит перекос: с одной стороны давление выше, с другой — ниже. Магнитная фиксация исключает этот эффект, гарантируя герметичный шов по всей длине упаковки.
- Автоматическое открывание сварочных планок после завершения цикла. Оператору не нужно вручную поднимать планки после сварки. Планки открываются автоматически, и продукт передается на конвейер в тоннель. Это сокращает время цикла на 1–2 секунды и снижает утомляемость оператора.
- Автоматическое перемещение продукта в туннель. После запайки конвейер автоматически передает упаковку в термоусадочный тоннель. Оператор не тратит время на перемещение продукта вручную. Это особенно важно при упаковке тяжелых изделий.
- Электронный контроль всех функций и регулировка параметров. Оператор настраивает длительность сварки, температуру и время усадки, скорость конвейеров через электронную панель. Параметры сохраняются и воспроизводятся на каждом цикле. Исключены ошибки, связанные с ручной регулировкой.
- Регулировка высоты рабочего стола 900 мм. Стандартная высота рабочего стола соответствует эргономическим требованиям для работы стоя. При необходимости высота регулируется под рост оператора или под высоту других единиц оборудования в технологической линии.
- Производительность до 900 упаковок в час. При размере упаковки 200×150×100 мм реальная производительность достигает 800–900 упаковок в час. Это в 3–4 раза выше, чем на ручных L-образных запайщиках с отдельным тоннелем.
Особенности эксплуатации: настройка параметров сварки и усадки
Машина EKL-455PT EXTEND требует начальной настройки при смене типа пленки или типоразмера продукции. Рекомендованные режимы:
- ПОФ пленка толщиной 12–15 мкм: длительность сварки 0,6–0,8 сек, температура в тоннеле 150–160 °С, скорость конвейера 6–8 м/мин.
- ПВХ пленка толщиной 20–25 мкм: длительность сварки 1,0–1,3 сек, температура в тоннеле 130–140 °С, скорость конвейера 5–7 м/мин.
- Пленка сомнительного происхождения: начинайте с минимальных значений, увеличивайте параметры до получения качественной упаковки.
Перед началом работы проверьте давление в пневмосистеме. Рекомендуемое давление — 5–6 бар. При недостаточном давлении сварочные планки могут не обеспечивать герметичный шов.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене ручного L-ножа и отдельного тоннеля на полуавтоматическую машину EKL-455PT EXTEND. При объеме 800 упаковок в смену затраты на оплату труда двух операторов на ручной линии составляют около 6400 руб за смену. На машине EKL-455PT достаточно одного оператора с оплатой 3200 руб за смену. Экономия на зарплате — 3200 руб за смену, или 70 400 руб в месяц.
Дополнительный эффект — снижение времени цикла. На ручной линии цикл занимает 18–20 секунд, на EKL-455PT — 10–12 секунд. При 800 упаковках экономия времени составляет около 2 часов в смену, которые оператор может использовать для других задач.
Расчет носит информационный характер. Актуальная стоимость машины указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 6 до 10 месяцев.
Вывод: термоусадочная машина туннельного типа EKL-455PT EXTEND с пневматическим L-обрезчиком предназначена для предприятий с объемом упаковки от 500 до 1500 единиц в смену. Главные преимущества — пневматический привод, магнитная фиксация планок, электронный контроль параметров и производительность до 900 упаковок в час. Компания Европактрейд поставляет оборудование с гарантией.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
