Термоусадочная машина ручная Golfpack-5540

Термоусадочная машина ручная Golfpack-5540: мощность 4,8 кВт, производительность до 4 шт/мин, камера 450×330×150 мм

Для небольших производственных цехов, лабораторий, магазинов и упаковочных участков, где рабочее пространство ограничено, а объем упаковки не требует крупногабаритного автоматического оборудования, оптимальным решением становится ручная термоусадочная машина камерного типа. Термоусадочная машина ручная Golfpack-5540 — это напольный аппарат с термокамерой, объединяющий функции запайки пленки и ее термоусадки в одном корпусе. Производительность составляет до 4 готовых упаковок в минуту при мощности 4,8 кВт и питании от стандартной сети 220 В.

Машина предназначена для упаковки пищевой продукции, косметики, полиграфии, сувениров, канцелярии, мелких электронных компонентов и других товаров в термоусадочную пленку. Модель незаменима в условиях серийной упаковки малых и средних партий, где установка полноразмерной автоматической линии экономически нецелесообразна.

Конструкция и принцип работы

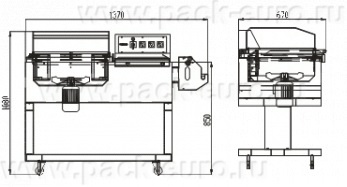

Машина выполнена в напольном исполнении на прочных колесах, что позволяет перемещать ее по цеху без использования подъемных механизмов. Габариты оборудования: 1370×670×1080 мм, вес — 130 кг. Конструкция цельнометаллическая, с термоизоляцией камеры для снижения теплопотерь и защиты оператора от ожогов.

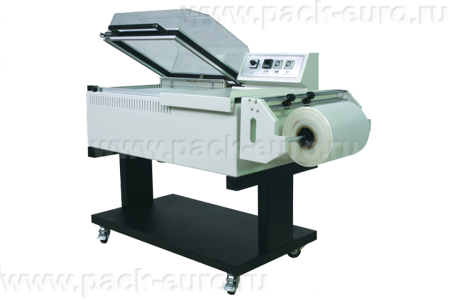

Основные узлы: нижняя платформа с двумя полноразмерными валами для центровки рукавной пленки, верхняя термокамера с прозрачным кожухом, сварочный нож с тефлоновым покрытием, панель управления с выбором режимов работы.

Принцип работы: оператор отматывает термоусадочную пленку из рулона, заправленного в валы центра сгиба. Пленка формирует рукав, внутрь которого помещается продукт. Платформа с продуктом вдвигается под термокамеру. При закрытии камеры происходит нагрев и сварка пленки по периметру L-образным ножом при выборе режима «запайка» либо подается горячий воздух для усадки уже запаянной упаковки в режиме «усадка». Прозрачный кожух из термостойкого материала позволяет оператору контролировать процесс без открытия камеры.

Камера регулируется по высоте. Максимальная высота упаковки составляет 150 мм. При этом максимальная допустимая длина продукта не должна превышать 450 мм с учетом припуска, ширина — 330 мм. Для низких продуктов высотой менее 150 мм камеру опускают, сокращая объем прогреваемого воздуха и экономя электроэнергию.

Два режима работы: запайка и усадка

Особенность модели Golfpack-5540 — наличие двух независимых режимов работы, выбираемых оператором в зависимости от стадии упаковочного процесса:

• Режим «запайка». Термокамера работает как L-образный термонож. Пленка сваривается по периметру и одновременно обрезается. Режим используется для формирования герметичного конверта вокруг продукта без термоусадки. Применяется, когда требуется жесткая, но не обтягивающая упаковка, или когда усадка будет производиться отдельно в другом оборудовании.
• Режим «усадка». Термокамера работает как мини-тоннель. Включаются ТЭНы и вентилятор, создающий поток горячего воздуха. Уже запаянная упаковка помещается в камеру, где пленка равномерно обтягивает продукт. Этот режим используется как завершающий этап упаковки.

Наличие двух режимов в одной машине исключает необходимость покупки отдельного термоножа и отдельного тоннеля для малых объемов упаковки. Оператор может сначала запаять пленку в одном цикле, а затем, не перемещая продукт, включить режим усадки.

Сварочный нож с тефлоновым покрытием

Качество реза и сварного шва напрямую зависит от состояния сварочного элемента. В модели Golfpack-5540 используется нож с тефлоновым покрытием. Тефлон обладает тремя критически важными свойствами:

• Антипригарные свойства. Расплавленная термопленка не прилипает к ножу, даже при работе с ПВХ и полиэтиленом, склонными к налипанию.
• Химическая инертность. Покрытие не вступает в реакцию с компонентами пленки и не выделяет токсичных веществ при нагреве.
• Равномерное распределение температуры. Тефлон не создает локальных перегревов, шов получается одинаково прочным по всей длине.

Ресурс тефлонового покрытия при правильной эксплуатации составляет от 5000 до 10 000 циклов. Замена покрытия выполняется на месте без специального инструмента.

Как выбрать ручную термоусадочную машину: критерии для профессионала

Первый критерий — максимальные размеры упаковки. Машина Golfpack-5540 рассчитана на продукцию с длиной не более 450 мм и шириной не более 330 мм при высоте до 150 мм. Пример расчета для коробки 300×200×100 мм: длина 300 мм (допустимо), ширина 200 мм (допустимо), высота 100 мм (допустимо). Для коробки 350×250×120 мм: длина 350 мм (допустимо), ширина 250 мм (допустимо), высота 120 мм (допустимо). Для коробки 400×300×140 мм: длина 400 мм (допустимо), ширина 300 мм (допустимо), высота 140 мм — в пределах нормы.

Второй параметр — производительность. До 4 упаковок в минуту означает, что за час машина обработает до 240 изделий. Это оптимально для производств с объемом упаковки 500–1500 единиц в смену. При больших объемах потребуется полуавтоматический или автоматический L-нож с отдельным тоннелем.

Третий критерий — наличие двух режимов. Если ваше производство требует и запайки, и усадки, а бюджет на покупку двух отдельных аппаратов ограничен, универсальная машина с двумя режимами — оптимальный выбор. Если же усадка уже выполняется на другом оборудовании, можно рассмотреть моноблок только для запайки.

Четвертый параметр — колесная база и возможность перемещения. Машина весом 130 кг оснащена прочными колесами диаметром не менее 50 мм с фиксаторами-стопорами. Это позволяет перекатывать оборудование к разным рабочим столам или в зону хранения после смены. Два оператора справляются с перемещением без использования гидравлической тележки.

Технические характеристики

Преимущества оборудования

• Два режима работы в одном корпусе: запайка и усадка. Оператор выполняет полный цикл упаковки на одной машине, не перемещая продукт между разными агрегатами. Это сокращает время цикла и исключает потери от остывания пленки между операциями. Экономия производственной площади по сравнению с раздельным размещением L-ножа и тоннеля составляет до 40%.
• Прозрачный кожух для визуального контроля. Кожух из термостойкого материала позволяет наблюдать за процессом запайки и усадки без открытия камеры. Оператор видит, равномерно ли усаживается пленка, нет ли складок или прожогов, и при необходимости корректирует время цикла или температуру.
• Сварочный нож с тефлоновым покрытием. Тефлон исключает прилипание расплавленной пленки к ножу, что характерно для незащищенных стальных ножей при работе с ПВХ и полиэтиленом. Чистый рез и ровный сварной шов без пропусков достигаются на протяжении всего ресурса покрытия без регулярной очистки ножа.
• Два полноразмерных вала центра сгиба пленки. Валы обеспечивают ровную подачу рукавной пленки без перекосов. Ширина валов соответствует максимальной ширине упаковки, что позволяет использовать пленку любого типоразмера без перенастройки. Регулировка натяжения пленки осуществляется вручную за 30 секунд.
• Регулируемая по высоте термокамера. Для низких продуктов высотой 20–30 мм камеру опускают максимально близко к продукту. Это сокращает объем прогреваемого воздуха на 40–60%, снижая энергопотребление и ускоряя цикл усадки. Для высоких продуктов до 150 мм камеру поднимают.
• Металлическая конструкция с колесами для легкого передвижения. Несущая рама из стального профиля обеспечивает жесткость и устойчивость при работе с тяжелыми упаковками. Четыре колеса с двумя фиксаторами позволяют перемещать 130-килограммовую машину по цеху силами одного-двух операторов и фиксировать ее в рабочем положении.
• Питание от сети 220 В. В отличие от промышленных тоннелей на 380 В, машина подключается к обычной розетке с автоматом на 25 А. Для запуска не требуется вызов электрика для монтажа трехфазной линии.

Особенности эксплуатации: настройка под тип продукции

Машина Golfpack-5540 не имеет автоматической системы определения типа пленки или продукта. Оператор задает параметры вручную. Рекомендованные режимы:

• Тонкая POF пленка 12–15 мкм, продукт без острых углов: режим «усадка», температура 140–160 °С, время цикла 8–10 секунд.
• ПВХ пленка 20–25 мкм, продукт со сложной формой: режим «усадка», температура 120–140 °С, время цикла 12–15 секунд.
• Формирование мешка без усадки: режим «запайка», время нагрева ножа 2–3 секунды, выдержка 1 секунда.

Перед началом смены рекомендуется прогреть машину в режиме «усадка» в течение 3–5 минут для выхода ТЭНов на рабочий режим. Для разных типов пленки требуется разное время выдержки — подбирайте экспериментально на тестовых образцах.

Экономическая эффективность и окупаемость

Главная статья экономии при переходе с ручного фена на Golfpack-5540 — сокращение времени упаковки и снижение затрат на электроэнергию. Упаковка одного изделия в ручную занимает 30–40 секунд и требует 2–3 кВт·ч электроэнергии в час. На Golfpack-5540 цикл сокращается до 15 секунд при потреблении 4,8 кВт·ч. Важно: машина тратит больше энергии в час, но за счет скорости упаковывает в 2 раза больше изделий за то же время.

Формула расчета: (Затраты на оплату труда + энергозатраты до покупки) минус (Затраты после покупки). При объеме от 500 упаковок в день экономия составляет от 500 до 1000 рублей в смену. При полной загрузке оборудования окупаемость наступает через 6–12 месяцев.

Расчет носит информационный характер. Точные цифры зависят от стоимости электроэнергии, зарплаты оператора и объема упаковки в вашем регионе. Актуальную цену оборудования уточняйте на сайте.
