Ручная термоусадочная машина ECOpack-5540: мощность 3,8 кВт, размер упаковки 450×300×150 мм, производительность до 4 шт/мин

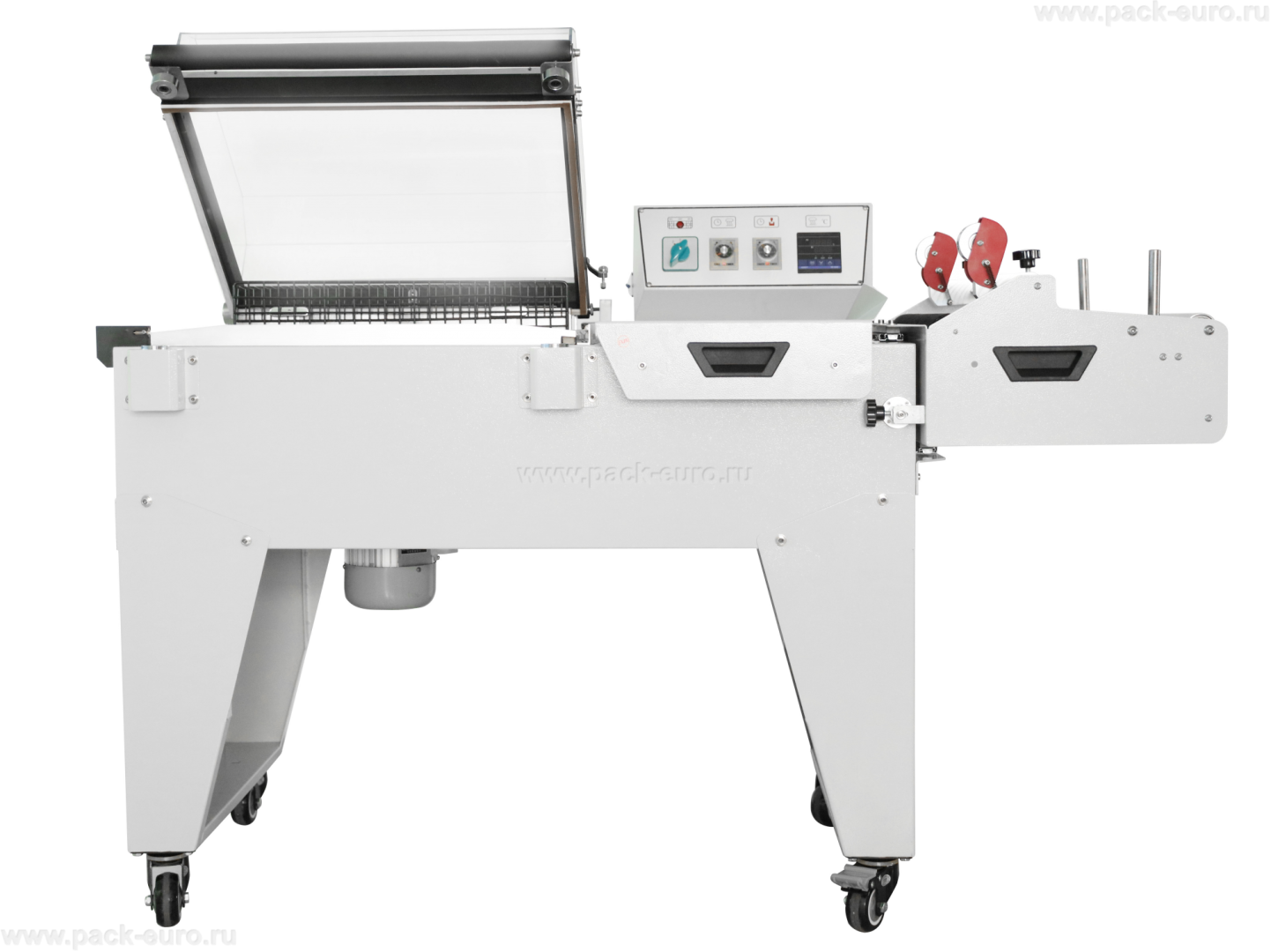

Для небольших цехов, упаковочных участков и лабораторий, где рабочее пространство ограничено, а объем упаковки не требует крупногабаритного автоматического оборудования, оптимальным решением становится ручная термоусадочная машина камерного типа. Ручная термоусадочная машина ECOpack-5540 — это напольный аппарат на колесах с термокамерой, объединяющий функции запайки пленки и ее термоусадки в одном корпусе. Производительность составляет до 4 готовых упаковок в минуту при мощности 3,8 кВт и питании от стандартной сети 220 В. Максимальный размер упаковки: 450×300×150 мм, длина упаковки (длина + высота) — до 500 мм при высоте не более 200 мм, ширина упаковки (ширина + высота) — до 400 мм при высоте не более 200 мм.
Машина предназначена для упаковки пищевой, косметической, полиграфической и другой продукции в термоусадочную пленку. Модель незаменима в условиях серийной упаковки малых и средних партий. Упаковка осуществляется в двух режимах: усадка и запайка. Контролировать рабочие операции можно через прозрачный кожух. Высокое качество реза обеспечивается использованием сварочного ножа с тефлоновым покрытием.
Конструкция и принцип работы
Машина выполнена в напольном исполнении на прочных колесах, что позволяет перемещать ее по цеху без использования подъемных механизмов. Габариты: 1400×730×1450 мм, вес — 128 кг. Конструкция цельнометаллическая, с термоизоляцией камеры для снижения теплопотерь и защиты оператора. В составе оборудования: нижняя платформа с двумя полноразмерными валами для центровки рукавной пленки, верхняя термокамера с прозрачным кожухом, сварочный нож с тефлоновым покрытием, панель управления с выбором режимов работы. Камера регулируется по высоте.
Принцип работы: оператор отматывает термоусадочную пленку из рулона, заправленного в валы центра сгиба. Пленка формирует рукав, внутрь которого помещается продукт. Платформа с продуктом вдвигается под термокамеру. При закрытии камеры происходит нагрев и сварка пленки по периметру L-образным ножом при выборе режима «запайка» либо подается горячий воздух для усадки уже запаянной упаковки в режиме «усадка». Прозрачный кожух из термостойкого материала позволяет оператору контролировать процесс без открытия камеры.
Камера регулируется по высоте. Максимальный размер упаковки: 450×300×150 мм. Длина упаковки (длина + высота) — до 500 мм при высоте не более 200 мм. Ширина упаковки (ширина + высота) — до 400 мм при высоте не более 200 мм. Для низких продуктов высотой менее 150 мм камеру опускают, сокращая объем прогреваемого воздуха и экономя электроэнергию.
Два режима работы: запайка и усадка
Особенность модели ECOpack-5540 — наличие двух независимых режимов работы, выбираемых оператором в зависимости от стадии упаковочного процесса:
- Режим «запайка». Термокамера работает как L-образный термонож. Пленка сваривается по периметру и одновременно обрезается. Режим используется для формирования герметичного конверта вокруг продукта без термоусадки. Применяется, когда требуется жесткая, но не обтягивающая упаковка.
- Режим «усадка». Термокамера работает как мини-тоннель. Включаются ТЭНы и вентилятор, создающий поток горячего воздуха. Уже запаянная упаковка помещается в камеру, где пленка равномерно обтягивает продукт. Этот режим используется как завершающий этап упаковки.
Наличие двух режимов в одной машине исключает необходимость покупки отдельного термоножа и отдельного тоннеля для малых объемов упаковки. Оператор может сначала запаять пленку в одном цикле, а затем, не перемещая продукт, включить режим усадки.
Сварочный нож с тефлоновым покрытием
Качество реза и сварного шва напрямую зависит от состояния сварочного элемента. В модели ECOpack-5540 используется нож с тефлоновым покрытием. Тефлон обладает тремя критически важными свойствами:
- Антипригарные свойства. Расплавленная термопленка не прилипает к ножу, даже при работе с ПВХ и полиэтиленом.
- Химическая инертность. Покрытие не вступает в реакцию с компонентами пленки и не выделяет токсичных веществ при нагреве.
- Равномерное распределение температуры. Тефлон не создает локальных перегревов, шов получается одинаково прочным по всей длине.
Как выбрать ручную термоусадочную машину: критерии для профессионала
Первый критерий — максимальные размеры упаковки. У модели ECOpack-5540 максимальный размер упаковки 450×300×150 мм, а также длина + высота до 500 мм и ширина + высота до 400 мм при высоте не более 200 мм. Пример для коробки 350×250×100 мм: все параметры в пределах допустимых значений. Для продукции большего размера требуется более крупное оборудование.
Второй параметр — производительность. До 4 упаковок в минуту означает, что за час машина обработает до 240 изделий. Это оптимально для производств с объемом упаковки 500–1500 единиц в смену.
Третий критерий — наличие двух режимов. Если производство требует и запайки, и усадки, а бюджет на покупку двух отдельных аппаратов ограничен, универсальная машина с двумя режимами — оптимальный выбор.
Четвертый параметр — колесная база и возможность перемещения. Машина весом 128 кг оснащена прочными колесами с фиксаторами. Это позволяет перекатывать оборудование к разным рабочим столам или в зону хранения после смены.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
ECOpack-5540
|
|
Тип оборудования
|
ручная термоусадочная машина камерного типа
|
|
Производительность
|
до 4 шт/мин (до 240 шт/ч)
|
|
Мощность
|
3,8 кВт
|
|
Напряжение питания
|
220 В
|
|
Размер упаковки (Д×Ш×В)
|
450 × 300 × 150 мм
|
|
Длина упаковки (Д + В) при H ≤ 200 мм
|
500 мм
|
|
Ширина упаковки (Ш + В) при H ≤ 200 мм
|
400 мм
|
|
Количество режимов работы
|
2 (запайка / усадка)
|
|
Материал ножа
|
сталь с тефлоновым покрытием
|
|
Валы центра сгиба пленки
|
2 шт, полноразмерные
|
|
Габариты (Ш×Г×В)
|
1400 × 730 × 1450 мм
|
|
Вес
|
128 кг
|
|
Колеса для перемещения
|
есть, с фиксаторами
|
|
Гарантия
|
12 месяцев
|
Преимущества оборудования
- Два режима работы в одном корпусе: запайка и усадка. Оператор выполняет полный цикл упаковки на одной машине. Экономия производственной площади по сравнению с раздельным размещением L-ножа и тоннеля составляет до 40%.
- Прозрачный кожух для визуального контроля. Кожух из термостойкого материала позволяет наблюдать за процессом запайки и усадки без открытия камеры. Оператор видит, равномерно ли усаживается пленка, и при необходимости корректирует параметры.
- Сварочный нож с тефлоновым покрытием. Тефлон исключает прилипание расплавленной пленки к ножу. Чистый рез и ровный сварной шов без пропусков достигаются на протяжении всего ресурса покрытия.
- Два полноразмерных вала центра сгиба пленки. Валы обеспечивают ровную подачу рукавной пленки без перекосов. Ширина валов соответствует максимальной ширине упаковки, что позволяет использовать пленку любого типоразмера.
- Регулируемая по высоте термокамера. Для низких продуктов камеру опускают, сокращая объем прогреваемого воздуха на 40–60%, снижая энергопотребление и ускоряя цикл усадки.
- Металлическая конструкция с колесами для легкого передвижения. Несущая рама из стального профиля обеспечивает жесткость и устойчивость. Четыре колеса с двумя фиксаторами позволяют перемещать 128-килограммовую машину по цеху силами одного-двух операторов.
- Питание от сети 220 В. В отличие от промышленных тоннелей на 380 В, машина подключается к обычной розетке с автоматом на 20 А.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене ручной усадки газовым пистолетом на работу с машиной ECOpack-5540. При объеме 500 упаковок в смену затраты на газ и труд оператора с газовым пистолетом составляют около 1800 руб за смену. При использовании ECOpack-5540 затраты на электроэнергию и труд снижаются до 1000 руб за смену. Экономия — 800 руб в смену, или 17 600 руб в месяц.
Расчет носит информационный характер. Актуальная стоимость ручной термоусадочной машины ECOpack-5540 указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 4 до 8 месяцев.
Вывод: ручная термоусадочная машина ECOpack-5540 предназначена для малых и средних производств с объемом упаковки от 300 до 1500 изделий в смену. Главные преимущества — два режима работы (запайка и усадка) в одном корпусе, прозрачный кожух, сварочный нож с тефлоновым покрытием, регулируемая высота камеры, питание от сети 220 В. Компания Европактрейд поставляет оборудование с гарантией 12 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
