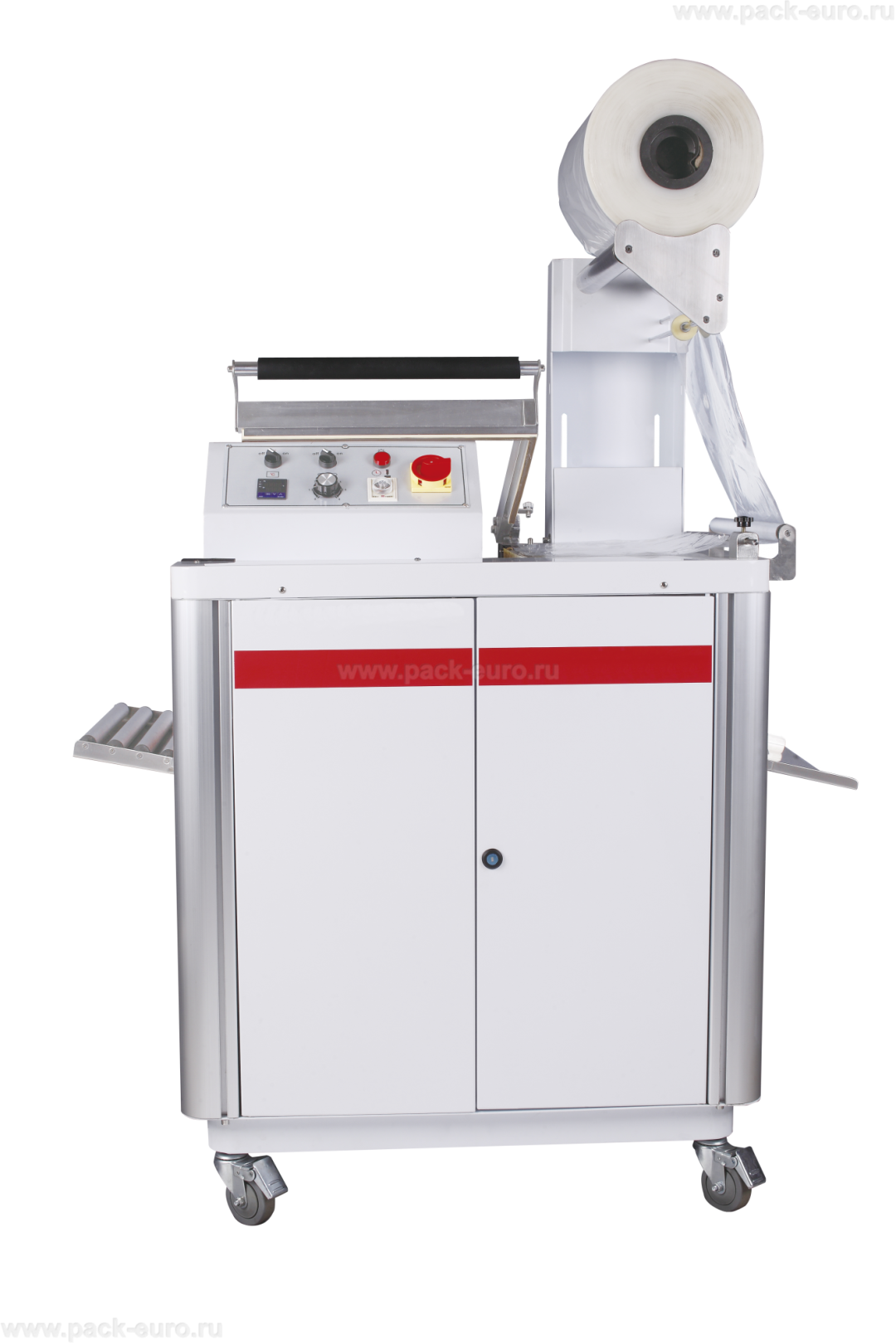

Ручная термоусадочная машина ECOpack-380DUAL: мощность 4,5 кВт, размер упаковки 400×400×200 мм, производительность 6–10 шт/мин
Для небольших цехов, лабораторий и упаковочных участков, где рабочее пространство ограничено, а объем упаковки требует производительности выше, чем у настольных моделей, но не достигает уровня автоматических линий, оптимальным решением становится ручная термоусадочная машина камерного типа с увеличенным размером рабочей зоны. Ручная термоусадочная машина ECOpack-380DUAL — это напольный аппарат с термокамерой, объединяющий функции запайки пленки и ее термоусадки в одном корпусе. Размер упаковки составляет 400×400×200 мм, производительность — от 6 до 10 готовых упаковок в минуту при мощности 4,5 кВт и питании от стандартной сети 220 В.
Машина предназначена для упаковки пищевой, косметической, полиграфической и другой продукции в термоусадочную пленку. Модель незаменима в условиях серийной упаковки малых и средних партий, где установка полноразмерной автоматической линии экономически нецелесообразна. Упаковка осуществляется в двух режимах: усадка и запайка. Высокое качество реза обеспечивается использованием сварочного ножа с тефлоновым покрытием. Габариты машины: 1050×740×1340 мм, вес — 168 кг.
Конструкция и принцип работы
Машина выполнена в напольном исполнении. Габариты: 1050×740×1340 мм, вес — 168 кг. Конструкция цельнометаллическая, с термоизоляцией камеры для снижения теплопотерь и защиты оператора от ожогов. В составе оборудования: нижняя платформа с механизмом центровки пленки, верхняя термокамера с L-образным сварочным ножом, имеющим тефлоновое покрытие, панель управления с выбором двух режимов работы: усадка или запайка.
Принцип работы: оператор отматывает термоусадочную пленку из рулона, формирует рукав, внутрь которого помещается продукт. Платформа с продуктом вдвигается под термокамеру. При закрытии камеры происходит нагрев и сварка пленки по периметру L-образным ножом при выборе режима «запайка» либо подается горячий воздух для усадки уже запаянной упаковки в режиме «усадка». Максимальный размер упаковки: 400×400×200 мм.
Тефлоновое покрытие сварочного ножа исключает прилипание расплавленной пленки, обеспечивая аккуратный рез и ровный сварной шов без пропусков. Производительность составляет от 6 до 10 упаковок в минуту в зависимости от размера продукции и опыта оператора. Два режима работы позволяют выполнять полный цикл упаковки на одной машине, без перемещения продукта между разными агрегатами.
Два режима работы: усадка или запайка
Особенность модели ECOpack-380DUAL — наличие двух независимых режимов работы, выбираемых оператором в зависимости от стадии упаковочного процесса:
- Режим «запайка». Термокамера работает как L-образный термонож. Пленка сваривается по периметру и одновременно обрезается. Режим используется для формирования герметичного конверта вокруг продукта без термоусадки. Применяется, когда требуется жесткая, но не обтягивающая упаковка, или когда усадка будет производиться отдельно на другом оборудовании.
- Режим «усадка». Термокамера работает как мини-тоннель. Включаются ТЭНы и вентилятор, создающий поток горячего воздуха. Уже запаянная упаковка помещается в камеру, где пленка равномерно обтягивает продукт. Этот режим используется как завершающий этап упаковки.
Наличие двух режимов в одной машине исключает необходимость покупки отдельного термоножа и отдельного тоннеля для малых и средних объемов упаковки. Оператор может сначала запаять пленку в одном цикле, а затем, не перемещая продукт, включить режим усадки.
Как выбрать ручную термоусадочную машину: критерии для профессионала
Первый критерий — максимальные размеры упаковки. У модели ECOpack-380DUAL размер упаковки составляет 400×400×200 мм. Пример расчета для коробки 350×350×150 мм: длина 350 мм допустима, ширина 350 мм допустима, высота 150 мм допустима. Для продукции длиннее 400 мм, шире 400 мм или выше 200 мм эта модель не подходит.
Второй параметр — производительность. От 6 до 10 упаковок в минуту соответствует 360–600 упаковкам в час. Это оптимальный показатель для производств с объемом упаковки 1500–3000 единиц в смену. При больших объемах потребуется полуавтоматический или автоматический L-нож с отдельным тоннелем.
Третий критерий — наличие двух режимов. Если ваше производство требует и запайки, и усадки, а бюджет на покупку двух отдельных аппаратов ограничен, универсальная машина с двумя режимами — оптимальный выбор. Если же усадка уже выполняется на другом оборудовании, можно рассмотреть моноблок только для запайки.
Четвертый параметр — мощность и напряжение питания. 4,5 кВт при 220 В требуют отдельной силовой линии с автоматом на 20–25 А. Подключение к стандартной розетке возможно при условии, что розетка и проводка выдерживают ток 20 А.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
ECOpack-380DUAL
|
|
Тип оборудования
|
ручная термоусадочная машина камерного типа
|
|
Производительность
|
6 – 10 шт/мин (360–600 шт/ч)
|
|
Мощность
|
4,5 кВт
|
|
Напряжение питания
|
220 В
|
|
Размер упаковки (Ш × Г × В)
|
400 × 400 × 200 мм
|
|
Количество режимов работы
|
2 (запайка / усадка)
|
|
Материал ножа
|
сталь с тефлоновым покрытием
|
|
Габариты Ш×Г×В
|
1050 × 740 × 1340 мм
|
|
Вес
|
168 кг
|
|
Способ установки
|
напольный
|
|
Гарантия
|
12 месяцев
|
Преимущества оборудования
- Два режима работы в одном корпусе: запайка и усадка. Оператор выполняет полный цикл упаковки на одной машине, не перемещая продукт между разными агрегатами. Экономия производственной площади по сравнению с раздельным размещением L-ножа и тоннеля составляет до 40%.
- Сварочный нож с тефлоновым покрытием. Тефлон исключает прилипание расплавленной пленки к ножу, что характерно для незащищенных стальных ножей при работе с ПВХ и полиэтиленом. Чистый рез и ровный сварной шов без пропусков достигаются на протяжении всего ресурса покрытия без регулярной очистки ножа.
- Производительность 6–10 упаковок в минуту. Цикл занимает от 6 до 10 секунд в зависимости от размера продукции и опыта оператора. За 8-часовую смену машина обрабатывает до 3000–4800 упаковок. Оптимальный показатель для средних производств.
- Размер упаковки 400×400×200 мм. Квадратная форма камеры 400×400 мм удобна для упаковки коробок стандартных форматов, книг, полиграфической продукции, косметики. Высота 200 мм позволяет упаковывать высокие бутылки, банки, коробки.
- Питание от сети 220 В при мощности 4,5 кВт. В отличие от промышленных тоннелей на 380 В, машина подключается к стандартной розетке с автоматом на 20–25 А. Для запуска не требуется вызов электрика для монтажа трехфазной линии.
- Напольная установка и вес 168 кг. Устойчивая конструкция не требует дополнительного крепления к полу. Вес 168 кг обеспечивает стабильность при работе на максимальной производительности. Регулируемые опоры компенсируют неровности основания.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене ручной усадки газовым пистолетом на работу с машиной ECOpack-380DUAL. При объеме 2000 упаковок в смену затраты на газ и труд оператора с газовым пистолетом составляют около 2500 руб за смену. При использовании ECOpack-380DUAL затраты на электроэнергию и труд снижаются до 1500 руб за смену. Экономия — 1000 руб в смену, или 22 000 руб в месяц.
Расчет носит информационный характер. Актуальная стоимость ручной термоусадочной машины ECOpack-380DUAL указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 6 до 10 месяцев.
Вывод: ручная термоусадочная машина ECOpack-380DUAL предназначена для небольших цехов и производств с объемом упаковки от 1000 до 3000 единиц в смену. Главные преимущества — два режима работы (запайка и усадка) в одном корпусе, сварочный нож с тефлоновым покрытием, производительность до 10 упаковок в минуту, размер упаковки 400×400×200 мм, питание от сети 220 В. Компания Европактрейд поставляет оборудование с гарантией 12 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
