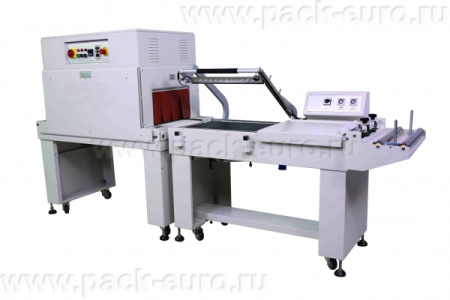

Полуавтоматическая термоусадочная машина Golfpack-5545TB: производительность 15–18 шт/мин, мощность 10,2 кВт, размер упаковки 500×400×200 мм
Для предприятий с объемом упаковки от 500 до 2000 единиц в смену, где полностью автоматическая линия избыточна по стоимости, а ручная упаковка уже не справляется с нагрузкой, оптимальным решением становится полуавтоматическая линия. Полуавтоматическая термоусадочная машина Golfpack-5545TB состоит из автоматического L-образного термоножа с датчиками наличия продукта и термоусадочного тоннеля. Производительность составляет от 15 до 18 готовых упаковок в минуту при общей мощности 10,2 кВт.
Оборудование предназначено для упаковки пищевой, косметической, полиграфической и другой продукции в термоусадочную пленку. Линия универсальна: может устанавливаться как в небольших цехах, так и на крупных производственных объектах. Максимальные размеры упаковки: длина (длина продукта + высота) — до 500 мм, ширина (ширина продукта + высота) — до 400 мм при высоте продукта не более 200 мм.
Конструкция и принцип работы

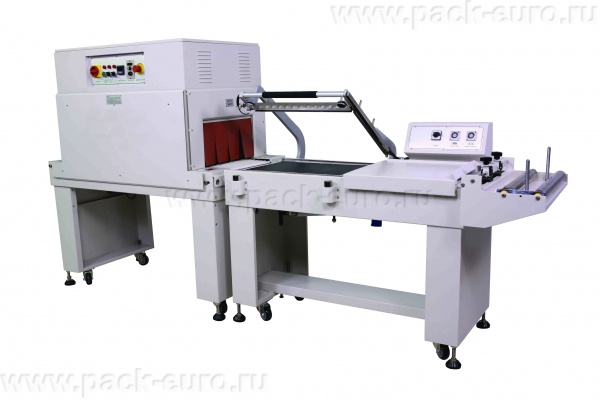

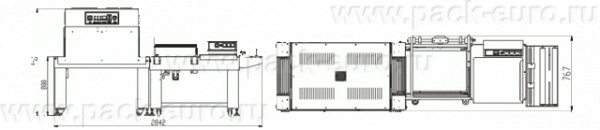

Линия Golfpack-5545TB представляет собой единую напольную конструкцию на поворотных колесах, что позволяет легко перемещать оборудование по цеху. Габариты линии: 2842×767×1465 мм, вес — 395 кг. В составе линии: входная зона, автоматический L-образный термонож, соединительный конвейер, термоусадочный тоннель и выходной конвейер.
Принцип работы: оператор укладывает продукцию на входную зону, предварительно обернув ее термоусадочной пленкой, или использует рукавную пленку, надетую на продукт. Датчики наличия продукта автоматически определяют положение изделия и запускают цикл запайки. Автоматический L-образный термонож опускается, сваривая и обрезая пленку по переднему и правому краю. После завершения цикла конвейер автоматически передает упаковку в термоусадочный тоннель, где пленка равномерно усаживается. Готовая упаковка поступает на выходной конвейер для снятия оператором.
Узлы, с которыми соприкасается оператор, выполнены из керамических материалов, что оберегает от ожогов и травм даже при длительной работе. Замена рулона пленки предельно проста и занимает не более 2–3 минут.
Автоматический термонож с датчиками наличия продукта
Ключевой элемент линии — автоматический L-образный термонож, оснащенный датчиками наличия продукта. Эта система обеспечивает два важных преимущества:
- Повышенная производительность. Датчики запускают цикл запайки автоматически, как только продукт оказывается в правильной позиции. Оператору не нужно нажимать кнопки или педали. Время цикла сокращается до 3–4 секунд, что обеспечивает производительность 15–18 упаковок в минуту.
- Безопасность оператора. Система не запускает цикл, если датчики обнаруживают посторонний предмет или руки оператора в зоне запайки. Это исключает риск травмирования при случайном попадании рук под нож.
Датчики работают в инфракрасном диапазоне и не требуют физического контакта с продуктом. Порог срабатывания регулируется, что позволяет настраивать чувствительность под разную продукцию — от мелких коробок до крупных изделий.
Термоусадочный тоннель и системы безопасности
Термоусадочный тоннель линии Golfpack-5545TB имеет размер входного окна, соответствующий максимальной высоте упаковки 200 мм. Внутренняя камера выполнена из нержавеющей стали, нагревательные элементы — металлические ТЭНы. Температура регулируется в диапазоне до 200 °С. Встроенные вентиляторы обеспечивают равномерную циркуляцию горячего воздуха.
Безопасность оператора обеспечена на нескольких уровнях:
- Керамические материалы узлов. Панели и ручки, с которыми соприкасается оператор, выполнены из керамики. Керамика обладает низкой теплопроводностью и не нагревается даже при длительной работе линии. Температура внешних поверхностей не превышает 45–50 °С.
- Термоизоляция тоннеля. Корпус тоннеля имеет слой термоизоляции, снижающий температуру внешних стенок до безопасных значений. Оператор может работать в непосредственной близости от тоннеля без риска ожогов.
- Автоматическая остановка при открытии защитного кожуха. При открытии кожуха тоннеля или термоножа подача питания на нагреватели и приводы автоматически отключается.
Как выбрать полуавтоматическую термоусадочную машину: критерии для профессионала
Первый критерий — производительность в штуках в минуту. Линия Golfpack-5545TB выдает 15–18 упаковок в минуту, что соответствует 900–1080 упаковкам в час. Для предприятий с объемом упаковки 1000–2000 единиц в смену это оптимальный показатель. При больших объемах потребуется полностью автоматическая линия с производительностью 20–25 упаковок в минуту.
Второй параметр — максимальные размеры упаковки. Максимальная длина (длина продукта + высота) — 500 мм, ширина (ширина продукта + высота) — 400 мм при высоте продукта не более 200 мм. Пример расчета для коробки 350×250×150 мм: длина + высота = 500 мм (допустимо), ширина + высота = 400 мм (допустимо). Для продукции выше 200 мм или с большей длиной/шириной линия не подходит.
Третий критерий — тип привода термоножа. Автоматический термонож с датчиками наличия продукта запускает цикл без участия оператора. Это основной фактор, обеспечивающий производительность 15–18 упаковок в минуту. Полуавтоматические машины с педальным или кнопочным запуском дают не более 8–10 упаковок в минуту.
Четвертый параметр — мобильность и удобство обслуживания. Поворотные колеса диаметром не менее 50 мм позволяют перемещать 395-килограммовую линию по цеху силами двух операторов. Легкая замена рулона пленки — важный фактор, если вы работаете с разными типами пленки и часто меняете рулоны.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
Golfpack-5545TB
|
|
Тип оборудования
|
полуавтоматический (термонож + тоннель)
|
|
Производительность
|
15 – 18 шт/мин
|
|
Мощность
|
10,2 кВт
|
|
Напряжение питания
|
380 В
|
|
Максимальная длина упаковки (Д + В)
|
500 мм при H ≤ 200 мм
|
|
Максимальная ширина упаковки (Ш + В)
|
400 мм при H ≤ 200 мм
|
|
Максимальная высота продукта
|
200 мм
|
|
Габариты Ш×Г×В
|
2842 × 767 × 1465 мм
|
|
Вес
|
395 кг
|
|
Тип термоножа
|
автоматический, с датчиками наличия продукта
|
|
Материалы узлов
|
керамические (зоны контакта с оператором)
|
|
Колеса для перемещения
|
есть, поворотные
|
|
Гарантия
|
12 месяцев
|
Преимущества оборудования
- Автоматический термонож с датчиками наличия продукта. Цикл запайки запускается автоматически, как только продукт оказывается в рабочей зоне. Оператору не нужно нажимать кнопки или педали. Производительность достигает 18 упаковок в минуту — в 2–3 раза выше, чем на полуавтоматах с ручным пуском. Датчики также предотвращают травмирование оператора.
- Керамические материалы узлов, с которыми соприкасается оператор. Керамика обладает низкой теплопроводностью. Даже при длительной работе линии внешние поверхности остаются холодными. Оператор может регулировать настройки и поправлять упаковку без риска ожогов, не надевая термостойкие перчатки.
- Поворотные колеса для легкого перемещения. Линия весом 395 кг оснащена четырьмя поворотными колесами диаметром 50–75 мм. Два колеса имеют фиксаторы для стопорения на рабочем месте. Перемещение линии по цеху для перенастройки или уборки выполняется силами двух операторов без использования гидравлической тележки.
- Легкая замена рулона упаковочной пленки. Конструкция размоточного узла позволяет заменить рулон за 2–3 минуты без использования инструментов. Это особенно важно при частой смене типов пленки (ПОФ, ПВХ) или при использовании пленки разных цветов.
- Широкий диапазон габаритных размеров упаковки. Максимальные размеры упаковки 500×400×200 мм перекрывают 90% типов продукции малого и среднего бизнеса: коробки с косметикой, упаковки бытовой химии, книжные блоки, настольные игры, мелкая электроника. При этом линия успешно упаковывает и мелкую продукцию (от 50×50×20 мм).
- Возможность использования различных видов упаковочных пленок. Линия работает с ПОФ и ПВХ пленками, а также с некоторыми типами полиэтиленовых пленок (PE) при соответствующей настройке температуры. Это позволяет использовать оптимальный материал под каждый тип продукции.
- Безопасность оператора сведена к минимуму рисков. Датчики наличия продукта предотвращают включение термоножа при нахождении рук оператора в рабочей зоне. Термоизоляция тоннеля и керамические материалы исключают ожоги. Защитные шторки на входе и выходе тоннеля предотвращают выбивание горячего воздуха.
Особенности эксплуатации: настройка под разные виды пленки
Линия Golfpack-5545TB требует начальной настройки при смене типа пленки. Рекомендованные режимы:
- ПОФ пленка толщиной 12–15 мкм: температура запайки 150–160 °С, температура в тоннеле 150–170 °С, скорость конвейера 6–8 м/мин.
- ПВХ пленка толщиной 20–25 мкм: температура запайки 130–140 °С, температура в тоннеле 130–150 °С, скорость конвейера 5–7 м/мин.
- Полиэтилен PE толщиной 50–80 мкм: температура запайки 170–190 °С, температура в тоннеле 180–200 °С, скорость конвейера 3–5 м/мин.
При переходе с одного типоразмера продукции на другой перенастройка занимает 10–15 минут. Оператору нужно отрегулировать положение направляющих на входном конвейере и чувствительность датчиков наличия продукта.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене ручной линии (ручной L-нож + отдельный тоннель) на полуавтоматическую линию Golfpack-5545TB. При объеме 1000 упаковок в смену затраты на оплату труда двух операторов на ручной линии составляют около 6400 руб за смену. На линии Golfpack-5545TB достаточно одного оператора с оплатой 3200 руб за смену. Экономия на зарплате — 3200 руб за смену, или 70 400 руб в месяц.
Дополнительный эффект — повышение производительности. На ручной линии при 1000 упаковках чистое время работы составляет 5–6 часов. На полуавтоматической линии с производительностью 15 упаковок в минуту 1000 упаковок упаковывается за 67 минут чистого времени. Высвободившееся время оператор может использовать для других задач.
Расчет носит информационный характер. Актуальная стоимость линии Golfpack-5545TB указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 8 до 14 месяцев.
Вывод: полуавтоматическая термоусадочная машина Golfpack-5545TB предназначена для предприятий с объемом упаковки от 500 до 2000 единиц в смену. Главные преимущества — автоматический термонож с датчиками продукта, производительность до 18 упаковок в минуту, керамические узлы для безопасности оператора, мобильность на колесах. Компания Европактрейд поставляет оборудование с гарантией 12 месяцев.
