Термоусадочная машина EKH-680 EXTEND: размер сварочного узла 800×620 мм, высота упаковки до 250 мм, производительность до 400 уп/ч
Для производств со средними объемами выпуска продукции, где требуется упаковывать крупногабаритные товары, не помещающиеся в стандартные камеры, необходимо оборудование с увеличенной рабочей зоной. Термоусадочная машина EKH-680 EXTEND — самая большая модель в линейке EKH, с размером сварочного узла 800×620 мм и максимальной высотой упаковки 250 мм. Производительность составляет до 400 упаковок в час при максимальной потребляемой мощности 5,3 кВт.
Аппарат предназначен для упаковки широкого спектра продукции: от документов и книг до продуктов питания, техники, канцелярии, печатной продукции, сувениров и игрушек. Работает с прозрачной термопленкой ПОФ, ПВХ и ПЭ. Упаковка в прозрачную пленку позволяет сохранить просматриваемость и презентабельность товара, обеспечивая защиту от грязи, царапин и воздействия внешней среды.
Конструкция и принцип работы

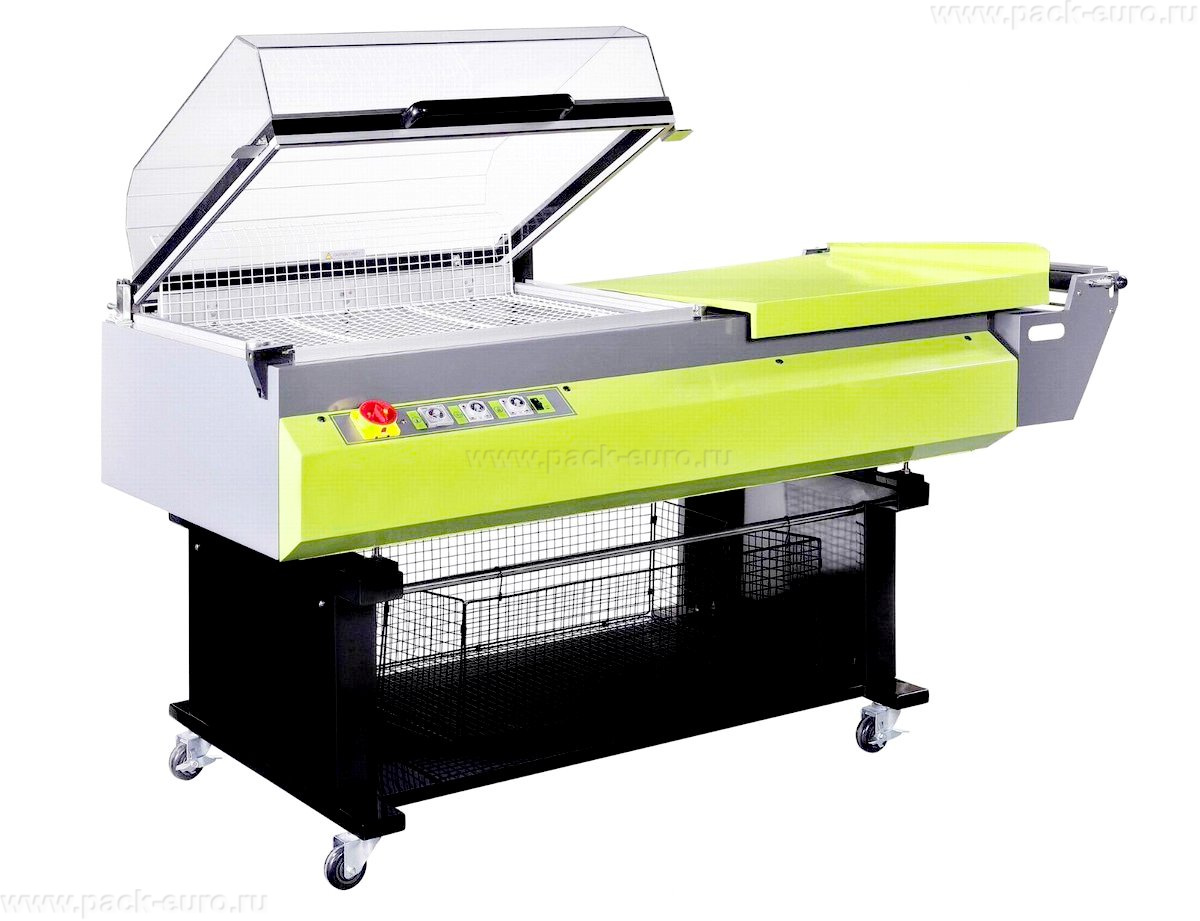

Машина выполнена в напольном исполнении. Габариты: 1575×1200×645 мм. Подставка на колесиках доступна как опция для удобного перемещения. Высота стола термоусадочной камеры регулируется. В составе оборудования: термокамера с L-образным сварочным узлом, система перфорации пленки, панель управления с выбором режимов работы.
Принцип работы: оператор отматывает термоусадочную пленку из рулона максимальным размером 800×250 мм, складывает ее пополам. Нижний слой заводится под зеленую панель, верхний укладывается на нее. При первом использовании рулона термонож на крышке камеры формирует первый шов. В дальнейшем на этом рулоне остается шов от предыдущей спайки. Продукт помещается между слоями пленки. При закрытии камеры происходит одновременная сварка, обрезка пленки и термоусадка система «один шаг».
Машина проста в обслуживании. Специальный магнит фиксирует крышку термоусадочной камеры в закрытом положении. Система перфорации прокалывает пленку перед усадкой, удаляя воздух и обеспечивая плотное облегание продукта.
Три рабочих режима и система один шаг
Модель EKH-680 EXTEND оснащена тремя рабочими режимами, выбираемыми оператором в зависимости от типа упаковки и используемой пленки:
- Режим 1: сварка, обрезка и термоусадка. Полный цикл: машина сваривает и обрезает пленку по периметру, затем производит термоусадку. Подходит для большинства типов продукции и пленок.
- Режим 2: сварка, обрезка и термоусадка с задержкой. Между сваркой и усадкой вводится регулируемая пауза. Используется для толстых пленок или продукции с высокой теплоемкостью, которой требуется время для прогрева.
- Режим 3: сварка и обрезка без термоусадки. Формируется пакет вокруг продукта без усадки. Используется, когда термоусадка будет производиться отдельно на другом оборудовании.
Система «один шаг» означает, что сварка, обрезка и термоусадка выполняются в одном цикле без перемещения продукта между разными узлами. Это сокращает время упаковки и исключает потери тепла между операциями. Регулируемые параметры: длительность сварки, время термоусадки и температура нагрева.
Как выбрать термоусадочную машину: критерии для профессионала
Первый критерий — размер сварочного узла. У модели EKH-680 размер составляет 800×620 мм, максимальная высота упаковки — 250 мм. Фактический размер продукции должен быть меньше на 30–50 мм по каждой стороне для формирования запаса на швы. Пример для коробки 700×500×200 мм: запас по длине 100 мм, по ширине 120 мм, высота 200 мм допустима.
Второй параметр — производительность. До 400 упаковок в час соответствует 6–7 упаковкам в минуту. Это оптимальный показатель для средних производств с объемом упаковки 1500–2500 единиц в смену. При больших объемах требуются полностью автоматические линии.
Третий критерий — тип пленки и режимы работы. Машина работает с ПОФ, ПВХ и ПЭ пленками. Три режима работы позволяют адаптировать процесс под конкретные материалы. Для ПОФ достаточно режима 1, для толстого ПЭ может потребоваться режим 2 с задержкой.
Четвертый параметр — напряжение питания. Машина может работать от 220 В однофазной сети или от 380 В трехфазной. Максимальная потребляемая мощность 5,3 кВт требует отдельной линии с автоматом на 25 А при 220 В или на 16 А при 380 В.
Пятый параметр — система перфорации пленки. Эта функция удаляет воздух из упаковки, обеспечивая высокую плотность усадки. Обязательна при упаковке продукции со сложной формой или при групповой упаковке нескольких предметов.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
EKH-680 EXTEND
|
|
Тип оборудования
|
полуавтоматическая термоусадочная машина
|
|
Размер сварочного узла
|
800 × 620 мм
|
|
Максимальная высота упаковки
|
250 мм
|
|
Производительность
|
до 400 уп/ч
|
|
Максимальная потребляемая мощность
|
5,3 кВт
|
|
Средняя потребляемая мощность
|
2,3 – 3,4 кВт
|
|
Напряжение питания
|
220 В, 50 Гц, 3 фазы
|
|
Максимальные размеры пленки
|
800 мм × Ø250 мм
|
|
Габариты Д×Ш×В
|
1575 × 1200 × 645 мм
|
|
Количество рабочих режимов
|
3
|
|
Система один шаг
|
сварка + обрезка + усадка
|
|
Перфорация пленки
|
есть
|
|
Фиксация крышки магнитом
|
есть
|
|
Регулируемая высота стола
|
есть
|
|
Гарантия
|
12 месяцев
|
Преимущества оборудования
- Самый большой размер сварочного узла в линейке EKH: 800×620 мм. Упаковывает товары размером до 80×25 см. Это расширяет перечень продукции: от документов и книг до крупных коробок с техникой, настольных игр, строительных материалов. Для сравнения, младшие модели серии имеют размер сварочного узла 550×450 мм или 400×550 мм.
- Система «один шаг»: сварка, обрезка и термоусадка в одном цикле. Продукт не перемещается между разными узлами. Время цикла сокращается на 20–30% по сравнению с раздельными схемами. Оператору не нужно перекладывать упаковку из L-ножа в тоннель, снижается риск повреждения продукции.
- Три рабочих режима под разные типы пленок и продукции. Режим 1 для стандартной упаковки, режим 2 с задержкой для толстых пленок, режим 3 только сварка и обрезка без усадки. Гибкость настроек позволяет использовать машину с ПОФ, ПВХ и ПЭ пленками.
- Регулируемая длительность сварки, термоусадки и температуры. Оператор точно настраивает параметры под конкретную пленку. Для тонкой ПОФ достаточно минимальных значений, для толстого ПЭ требуется увеличенное время. Качество упаковки стабильно от цикла к циклу.
- Экономное потребление энергии — средняя мощность 2,3–3,4 кВт. Несмотря на максимальную мощность 5,3 кВт, среднее потребление ниже за счет импульсного режима работы. Экономия электроэнергии по сравнению с постоянно работающими тоннелями составляет 30–40%.
- Перфорация пленки перед усадкой. Система прокалывает пленку в нескольких точках, удаляя воздух из упаковки. Пленка плотно облегает продукт без пузырей и складок. Особенно важно при упаковке продукции со сложной формой.
- Простота обслуживания и надежная конструкция. Специальный магнит фиксирует крышку камеры. Регулируемая высота стола позволяет адаптировать оборудование под рост оператора. Подставка на колесиках опционально доступна для мобильности.
Система «один шаг»: совмещение трех операций в одном цикле
Большинство термоусадочных машин требуют раздельного выполнения операций: сначала L-нож формирует пакет, затем продукт вручную или конвейером передается в тоннель для усадки. Система «один шаг» в EKH-680 EXTEND объединяет эти процессы.
Принцип работы системы:
- Продукт помещается между слоями пленки на платформе камеры.
- Крышка камеры закрывается. L-образный сварочный узел одновременно сваривает и обрезает пленку по периметру.
- Немедленно после сварки включаются ТЭНы и вентилятор, создавая поток горячего воздуха для термоусадки.
- После завершения цикла крышка открывается, оператор извлекает готовую упаковку.
Преимущества системы «один шаг»:
- Упаковка не остывает между сваркой и усадкой, что улучшает качество облегания пленки.
- Исключается риск повреждения продукции при ручной передаче.
- Сокращается время цикла на 20–30% по сравнению с раздельными схемами.
- Не требуется дополнительное оборудование — тоннель или камера усадки встроены.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене ручной упаковки скотчем или стретч-пленкой на работу с термоусадочной машиной EKH-680 EXTEND. При объеме 1500 упаковок в смену стоимость материалов для ручной упаковки скотчем составляет около 15 руб на коробку, или 22 500 руб за смену. На термоусадочной машине стоимость пленки — 8 руб на упаковку, или 12 000 руб за смену. Экономия на материале — 10 500 руб за смену, или 231 000 руб в месяц.
Дополнительный эффект — сокращение времени упаковки. Ручная упаковка скотчем занимает 30–40 секунд на коробку, на EKH-680 — 9–10 секунд. При 1500 упаковках экономия времени — около 12 часов в смену, что позволяет перенаправить персонал на другие задачи.
Расчет носит информационный характер. Актуальная стоимость термоусадочной машины EKH-680 EXTEND указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 3 до 6 месяцев.
Вывод: термоусадочная машина EKH-680 EXTEND предназначена для производств со средними объемами выпуска и крупногабаритной продукцией до 800×620×250 мм. Главные преимущества — самый большой размер сварочного узла в линейке, система «один шаг», три рабочих режима, перфорация пленки и экономное энергопотребление. Компания Европактрейд поставляет оборудование с гарантией 12 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
