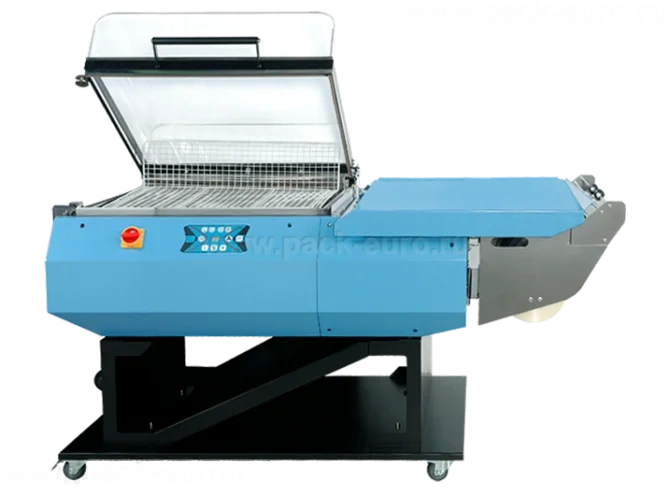

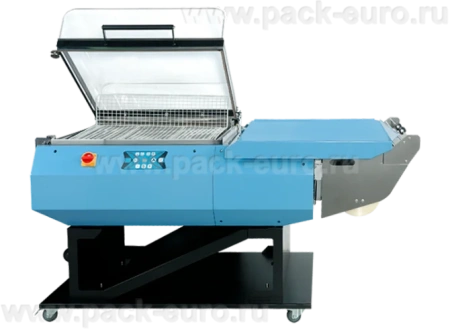

Термоусадочная машина EKH-168 EXTEND: камерная упаковка товаров до 800×615×340 мм
Термоусадочная машина EKH-168 EXTEND — это полуавтоматическая камерная машина для упаковки продукции в термоусадочную пленку. Оборудование предназначено для предприятий, складов и упаковочных цехов, где требуется периодическая или серийная упаковка товаров разных габаритов. Максимальный размер упаковываемого изделия — 800×615×340 мм, что позволяет обрабатывать крупную промышленную продукцию или групповые наборы из нескольких позиций.
Машина работает с тремя основными типами термоусадочных пленок: ПОФ, ПВХ и ПЭ. Это закрывает потребности как пищевых производств, так и непищевых сегментов. Универсальность достигается за счет возможности регулировки температуры камеры и времени цикла усадки.
Конструкция и принцип работы камерной термоусадочной машины EKH-168
Принцип работы организован в два этапа. На первом оператор оборачивает товар пленкой на рабочем столе, расположенном в правой части машины. Обрезка пленки выполняется термоножом, встроенным в крышку камеры. На втором этапе запаянная заготовка помещается внутрь камеры, где под воздействием горячего воздуха происходит равномерная усадка пленки по контуру изделия.
Основные узлы и комплектация
В конструкцию входят рабочая камера с системой обдува, стол для предварительной оборачивания пленки, термонож для отрезки и запайки, а также блок управления с регулировкой температуры и времени цикла. Корпус выполнен из окрашенной стали, рассчитанной на интенсивную эксплуатацию.
- Рабочая камера — внутренние размеры 800×615×340 мм позволяют упаковывать крупные изделия или одновременно до 10-15 мелких предметов при соблюдении зазора 1-1.5 см между ними.
- Термонож — расположен на крышке камеры, одновременно отрезает и запаивает пленку. Длина сварочного узла составляет 800×615 мм.
- Система обдува — обеспечивает циркуляцию горячего воздуха внутри камеры для равномерной усадки пленки со всех сторон.
Как выбрать камерную термоусадочную машину: критерии для мастера упаковки
Первым делом оцените максимальные габариты вашей продукции. Термоусадочная машина EKH-168 EXTEND работает с изделиями высотой до 340 мм. Этого достаточно для упаковки коробок, поддонов с продукцией, книжных блоков, сувенирных наборов и промышленных деталей.
Второй параметр — тип используемой пленки. Для пищевых продуктов необходима пленка ПОФ с допуском к контакту с пищей. Для промышленной упаковки в плотную пленку используйте ПЭ. Для косметики, печатной и сувенирной продукции оптимальна тонкая ПВХ. Машина EKH-168 работает со всеми тремя типами без замены узлов.
Третий критерий — производительность. Учитывайте, что при упаковке мелких изделий их можно размещать в камере группами, сокращая время цикла на единицу продукции. Минимальный зазор между соседними предметами должен составлять 1-1.5 см, иначе при усадке пленка склеит их в единый блок.
Четвертый аспект — потребляемая мощность. Машина потребляет в среднем 2.3-3.4 кВт/ч, пиковая нагрузка при запуске всех ТЭНов достигает 5.3 кВт. Это важно учитывать при подключении к существующей электросети.
Технические характеристики термоусадочной машины EKH-168 EXTEND
|
Параметр
|
Значение
|
|
Тип оборудования
|
Камерная термоусадочная машина
|
|
Применяемая пленка
|
ПОФ, ПВХ, ПЭ
|
|
Размер сварочного узла, мм
|
800×615
|
|
Максимальная высота упаковки, мм
|
340
|
|
Максимальный размер пленки (Ш×диаметр), мм
|
800×250
|
|
Средняя потребляемая мощность, кВт/ч
|
2.3–3.4
|
|
Максимальная потребляемая мощность, кВт
|
5.3
|
|
Гарантийный срок, лет
|
1
|
|
Страна производства
|
Тайвань
|
Преимущества оборудования
- Три типа поддерживаемых пленок — машина работает с полиолефиновой ПОФ (с допуском к пище), поливинилхлоридной ПВХ и полиэтиленовой ПЭ. Замена пленки не требует перенастройки узлов, достаточно скорректировать температуру и время цикла.
- Крупная рабочая камера 800×615×340 мм — позволяет упаковывать габаритные товары или до 15 мелких предметов за один цикл при соблюдении зазора 1-1.5 см между ними. Это сокращает время упаковки партии пропорционально количеству изделий.
- Совмещенная резка и запайка термоножом — оператор за один проход отрезает пленку от рулона и формирует герметичный шов. Это исключает необходимость в отдельном запаечном устройстве и ускоряет подготовку к усадке.
- Широкий спектр упаковываемой продукции — от промышленных деталей в плотном полиэтилене до печатной, сувенирной и бытовой продукции в тонкой ПВХ. Пищевые продукты упаковываются в пленку ПОФ.
Групповая упаковка: как ускорить работу с мелкими изделиями
Одна из ключевых возможностей камерной машины EKH-168 — одновременная усадка нескольких мелких предметов за один цикл. Это особенно актуально для упаковки книг, блокнотов, мыла, косметики, сувениров и мелких промышленных деталей.
Правила групповой усадки:
- Каждый предмет предварительно оборачивается пленкой и запаивается термоножом на столе.
- Затем заготовки укладываются в камеру с зазором 1-1.5 см по всем сторонам.
- При соблюдении зазора пленка усаживается на каждом изделии отдельно, без слипания.
- При нарушении зазора предметы склеиваются и требуют разделения ножом, что повреждает упаковку.
Максимальное количество предметов за один цикл ограничено только площадью камеры 800×615 мм. Например, для изделий размером 150×100 мм в камеру помещается до 15 штук при правильной раскладке. Это повышает производительность в 3-5 раз по сравнению с поштучной усадкой.
Экономическая эффективность и окупаемость
Рассчитаем экономию при переходе с ручной упаковки строительным феном на камерную машину EKH-168. Оператор на фене обрабатывает до 40 упаковок в час. Машина при групповой загрузке из 10 изделий за цикл выдает до 120 упаковок в час (12 циклов × 10 шт) — рост производительности в 3 раза. При зарплате оператора 500 рублей в час и односменной работе экономия на ФОТ составляет 500 × 1 × 20 × 2 = 20 000 рублей в месяц.
Снижение расхода пленки: ручная усадка перерасходует 20% из-за неравномерного натяжения, машина — 5%. При расходе 10 кг пленки в день и цене 250 руб/кг экономия составляет 10 × 0.15 × 250 × 22 = 8 250 руб/мес. Суммарная экономия — 28 250 руб/мес. Стоимость оборудования уточняйте на сайте. Срок окупаемости для малого производства с загрузкой 4 часа в день составляет от 8 до 14 месяцев. Расчет носит ознакомительный характер, фактические цифры зависят от объемов выпуска и стоимости пленки.
Термоусадочная машина EKH-168 EXTEND — это решение для предприятий, которым нужна универсальная камерная упаковка продукции от промышленных деталей до пищевых продуктов. Модель подходит мастерам упаковочных цехов и владельцам производств, ценящим гибкость в выборе пленки (ПОФ, ПВХ, ПЭ) и возможность групповой усадки мелких изделий. Главные плюсы: камера 800×615×340 мм, совмещенный термонож, год гарантии и тайваньская сборка.
Для консультации по подбору режимов усадки под вашу пленку и уточнения наличия термоусадочной машины EKH-168 EXTEND свяжитесь со специалистами компании Европактрейд. Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с учетом ваших задач по камерной упаковке.
