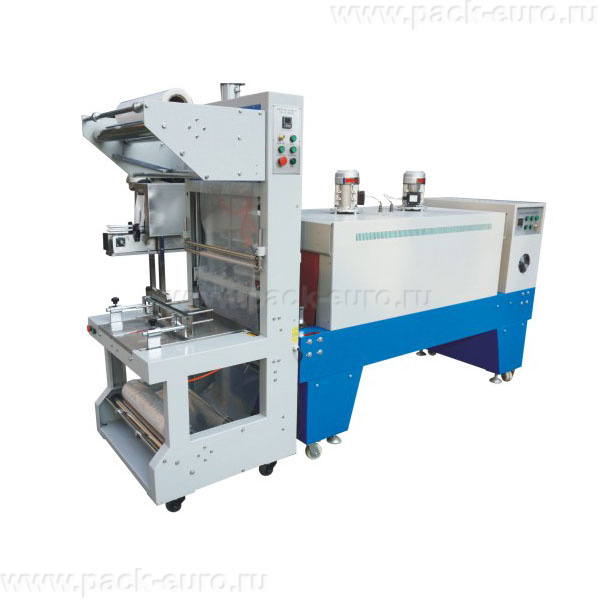

Полуавтоматическая термоусадочная линия ST-6030 Foodatlas: обрезка и термоусадка, производительность 600 уп/час, мощность 21,8 кВт
Для предприятий с крупногабаритной продукцией и высокими требованиями к качеству упаковки, где полностью автоматические линии экономически нецелесообразны из-за частой смены типоразмеров, оптимальным решением становится полуавтоматическая линия с расширенными возможностями. Полуавтоматическая термоусадочная линия ST-6030 Foodatlas объединяет L-образный узел обрезки и термоусадочный тоннель с 15 нагревательными элементами и 5 вентиляторами. Производительность составляет 600 упаковок в час при мощности 21,8 кВт. Ширина ленты конвейера — 400 мм.
Линия предназначена для упаковки продукции в термоусадочную пленку на предприятиях пищевой промышленности, логистики и складского хозяйства. Оборудование оснащено двумя упаковочными местами и может работать от сети 220 В или 380 В. Максимальная нагрузка на конвейер — 35 кг.
Конструкция и принцип работы
Линия представляет собой единую напольную конструкцию длиной 3830 мм, глубиной 850 мм и высотой 1970 мм. Вес оборудования без упаковки составляет 600 кг. В составе линии: входная зона с роликовым конвейером, L-образный узел обрезки с ручной подачей, термоусадочный тоннель с 15 металлическими ТЭНами, расположенными по бокам, и 5 вентиляторами для принудительной циркуляции воздуха, выходной конвейер.
Принцип работы: оператор укладывает продукцию на входной конвейер, предварительно обернув ее термоусадочной пленкой. При опускании L-образного узла происходит одновременная сварка и обрезка пленки. После завершения цикла оператор передает упаковку на ленту конвейера, которая перемещает ее через термоусадочный тоннель. Благодаря 15 ТЭНам и 5 вентиляторам создается равномерный турбулентный поток горячего воздуха, обеспечивающий качественную усадку пленки даже на продукции сложной формы. Температура в тоннеле регулируется в диапазоне 0–400 °С, скорость ленты — до 15 м/мин.
Линия оснащена двумя упаковочными местами, что позволяет оператору подготавливать следующую упаковку, пока предыдущая проходит термоусадку.
Особенности конструкции: 15 ТЭНов и 5 вентиляторов
Термоусадочный тоннель линии ST-6030 имеет 15 металлических нагревательных элементов, расположенных по бокам камеры. Такое количество ТЭНов обеспечивает:
- Равномерное тепловое поле по всей длине тоннеля. Отсутствуют холодные зоны, пленка усаживается одинаково на входе, в середине и на выходе камеры.
- Быстрый выход на рабочий режим. 15 ТЭНов суммарной мощностью 21,8 кВт разогревают камеру до рабочей температуры за 4–5 минут.
- Стабильность температуры при интенсивной загрузке. Даже при непрерывной подаче холодных упаковок температура не опускается ниже заданной.
Пять вентиляторов создают мощный турбулентный поток, омывающий упаковку со всех сторон. В отличие от тоннелей с одним или двумя вентиляторами, здесь исключены зоны с недостаточным обдувом.
Как выбрать полуавтоматическую термоусадочную линию: критерии для профессионала
Первый критерий — производительность. Линия ST-6030 выдает 600 упаковок в час при работе с продукцией среднего размера. Это оптимальный показатель для предприятий с объемом упаковки 3000–5000 единиц в смену. При больших объемах требуются полностью автоматические линии.
Второй параметр — максимальная нагрузка на конвейер. 35 кг — высокий показатель для полуавтоматического оборудования. Конвейер выдерживает тяжелые ящики с инструментом, металлические заготовки, блоки напитков, мешки с сыпучими материалами. Усиленная конструкция ленты и привода обеспечивает ресурс при работе с тяжелой продукцией.
Третий критерий — ширина ленты конвейера. 400 мм — это максимальная ширина продукции, которую можно упаковывать. Фактическая ширина изделия не должна превышать 350–370 мм с учетом запаса на швы. Для более широкой продукции требуются линии с шириной ленты от 500 мм.
Четвертый критерий — напряжение питания. Линия может работать от 220 В или 380 В. Мощность 21,8 кВт при подключении к 220 В требует отдельной силовой линии с автоматом на 100 А, что не всегда возможно. Рекомендуемое подключение — 380 В с автоматом на 40–50 А.
Пятый критерий — габариты и вес. Длина 3830 мм и вес 600 кг требуют выделенной зоны на производственном полу и дверного проема шириной не менее 2 метров для завоза оборудования.
Технические характеристики
|
Параметр
|
Значение
|
|
Модель
|
ST-6030 Foodatlas
|
|
Тип оборудования
|
полуавтоматическая термоусадочная линия обрезка + тоннель
|
|
Производительность
|
600 уп/час
|
|
Мощность
|
21,8 кВт
|
|
Напряжение питания
|
220 В / 380 В
|
|
Количество нагревательных элементов
|
15 шт, металлические ТЭНы
|
|
Расположение ТЭНов
|
по бокам
|
|
Количество вентиляторов
|
5 шт
|
|
Температурный режим
|
0 – 400 °С
|
|
Скорость ленты конвейера
|
0 – 15 м/мин
|
|
Ширина ленты
|
400 мм
|
|
Максимальная нагрузка на конвейер
|
35 кг
|
|
Габариты Д×Ш×В
|
3830 × 850 × 1970 мм
|
|
Вес нетто / брутто
|
600 кг / 700 кг
|
|
Материал корпуса
|
окрашенный металл
|
|
Количество упаковочных мест
|
2
|
|
Управление
|
полуавтоматическое
|
|
Наличие терморегулятора
|
да
|
|
Гарантия
|
6 месяцев
|
Преимущества оборудования
- 15 металлических ТЭНов, расположенных по бокам тоннеля. Боковое расположение нагревателей обеспечивает равномерный прогрев пленки по всей высоте упаковки. В отличие от верхних и нижних ТЭНов, боковые не создают перегрева верхней грани и недогрева нижней. Это особенно важно при упаковке высоких изделий.
- Пять вентиляторов в термоусадочном тоннеле. Турбулентный поток от пяти вентиляторов омывает упаковку со всех сторон, исключая образование холодных зон. Даже продукция сложной формы с глубокими выемками получает равномерную усадку без пропусков и складок.
- Максимальная нагрузка на конвейер 35 кг. Усиленная конструкция конвейера и привода рассчитана на тяжелую продукцию: ящики с напитками до 20–25 кг, металлические заготовки, мешки с сыпучими материалами, корпуса оборудования.
- Ширина ленты 400 мм и производительность 600 уп/час. Линия подходит для упаковки широкой продукции: коробок, поддонов, блоков товаров. При размере упаковки 350×250 мм производительность достигает 600 единиц в час.
- Два упаковочных места. Оператор подготавливает следующую упаковку на входном столе, пока предыдущая проходит термоусадку. Рабочее время используется без простоев, производительность выше, чем у линий с одним упаковочным местом.
- Диапазон температур 0–400 °С и скорость ленты до 15 м/мин. Широкий диапазон настроек позволяет работать с любыми типами термоусадочных пленок: PVC, POF, полиэтилен. Скорость ленты регулируется под конкретный тип пленки и толщину материала.
- Возможность подключения к 220 В или 380 В. Гибкость в выборе напряжения питания упрощает ввод оборудования в эксплуатацию в помещениях с разной электрической инфраструктурой.
Два упаковочных места: оптимизация рабочего потока
Конструктивной особенностью линии ST-6030 является наличие двух упаковочных позиций. Это инженерное решение позволяет синхронизировать разные по длительности операции:
- Упаковочное место №1 — зона L-образной обрезки. Оператор укладывает продукцию, обернутую пленкой, и производит сварку с обрезкой. Время операции — 3–5 секунд.
- Упаковочное место №2 — зона выхода из тоннеля и приемный стол. Время нахождения упаковки в тоннеле составляет от 6 до 15 секунд в зависимости от типа пленки и скорости ленты.
Благодаря разделению зон оператор не ожидает завершения усадки предыдущей упаковки. Пока одна упаковка проходит через тоннель, оператор уже обрабатывает следующую. Конвейерная лента шириной 400 мм с роликовым механизмом обеспечивает плавную передачу без задержек.
Экономическая эффективность и окупаемость
Рассчитаем экономию при замене раздельного оборудования ручной L-нож и отдельный тоннель на полуавтоматическую линию ST-6030. При объеме 3000 упаковок в смену затраты на оплату труда 2 операторов на раздельном оборудовании составляют около 6400 руб за смену. На линии ST-6030 достаточно одного оператора с оплатой 3200 руб за смену. Экономия на зарплате — 3200 руб за смену, или 70 400 руб в месяц.
Дополнительный эффект — снижение брака. При раздельной работе у оператора больше времени на ошибку при передаче упаковки из ножа в тоннель. На единой линии с конвейерной передачей процент брака снижается с 1,5–2% до 0,3–0,5%. Экономия на переупаковке — 500–1000 руб в смену.
Расчет носит информационный характер. Актуальная стоимость линии ST-6030 указана на сайте компании Европактрейд. Окупаемость оборудования при работе в одну смену составляет от 8 до 14 месяцев.
Вывод: полуавтоматическая термоусадочная линия ST-6030 Foodatlas с обрезкой и термоусадкой предназначена для предприятий с объемом упаковки от 2000 до 6000 единиц в смену, работающих с крупногабаритной и тяжелой продукцией. Главные преимущества — 15 боковых ТЭНов, 5 вентиляторов, нагрузка до 35 кг, ширина ленты 400 мм и два упаковочных места. Компания Европактрейд поставляет оборудование с гарантией 6 месяцев.
Звоните: 8 (800) 500-00-14 или пишите на info@pack-euro.ru. Запросите коммерческое предложение с расчетом окупаемости под ваши объемы упаковки.
